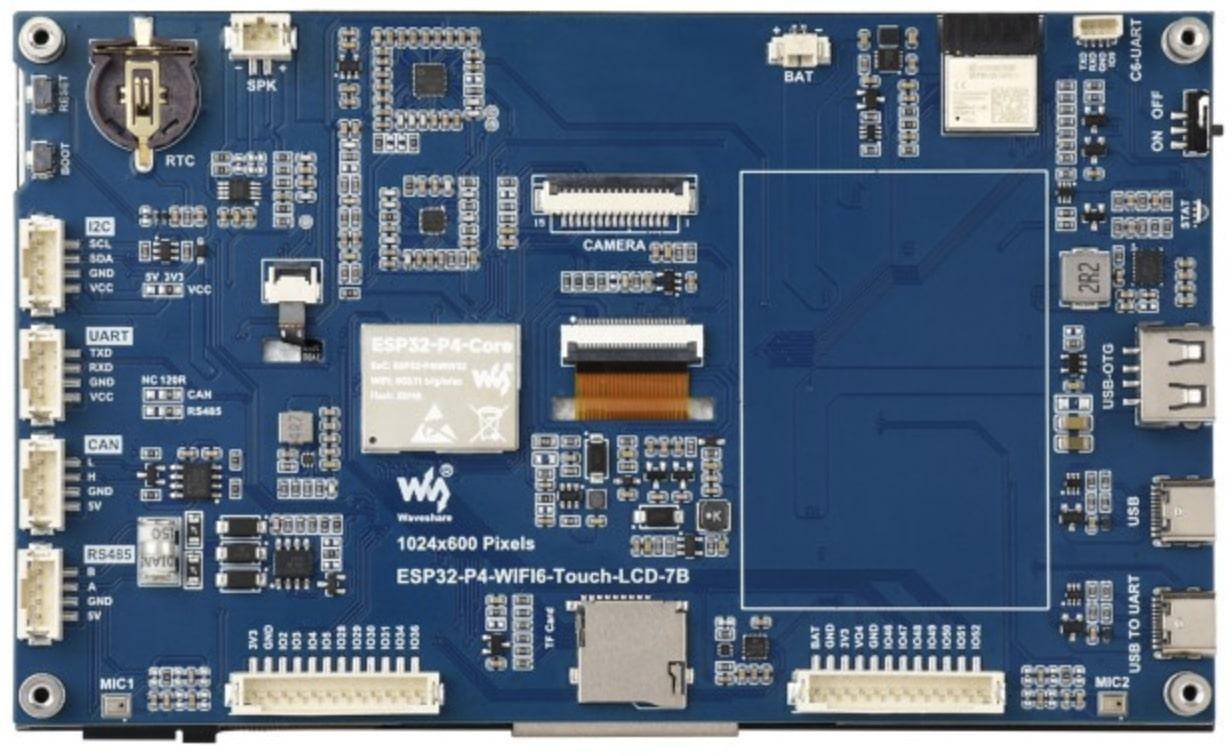

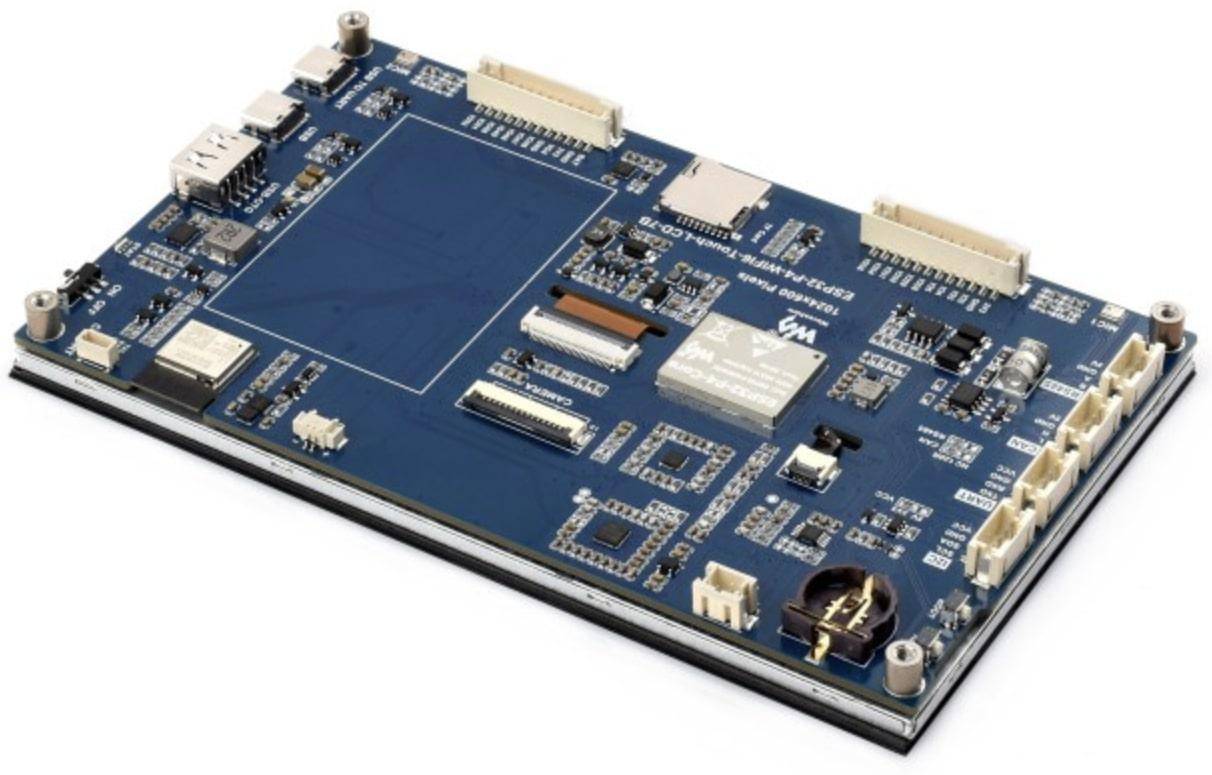

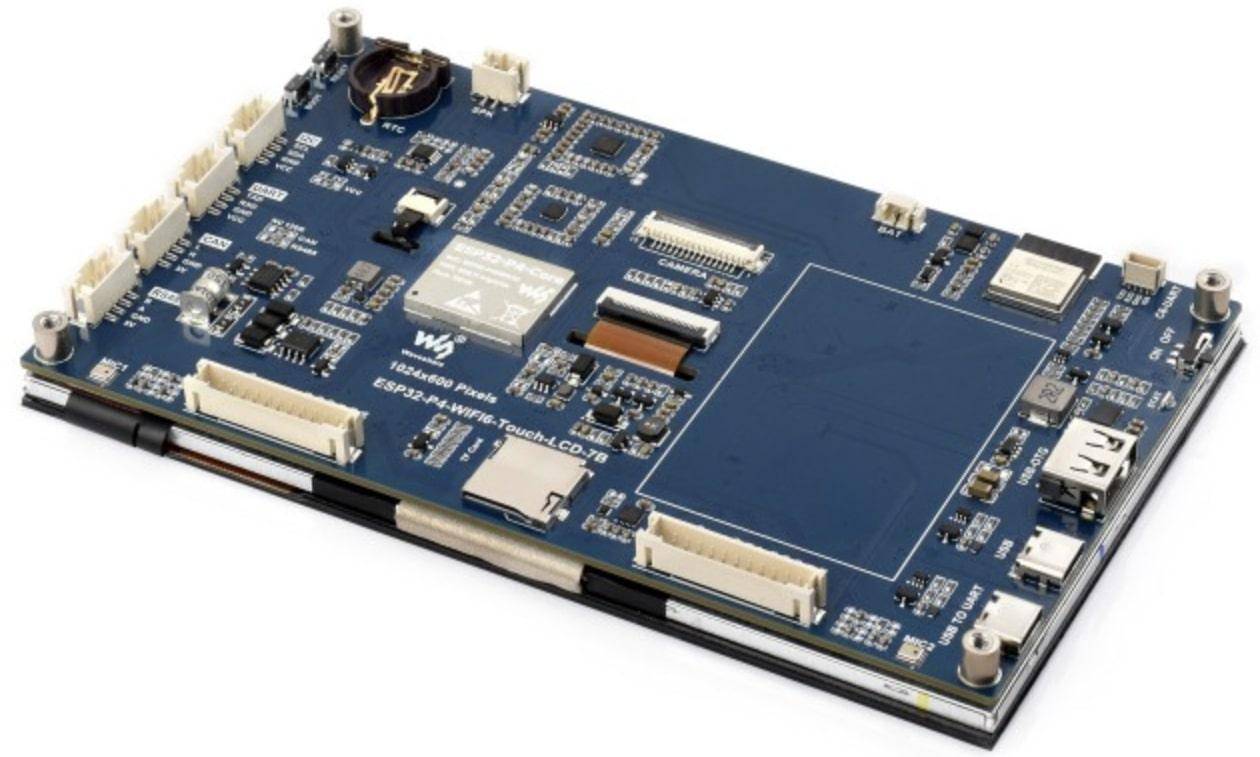

Waveshare ESP32-P4-WIFI6 Dev Board, 7" IPS HMI Touchscreen, WiFi, BT5, USB, MIPI, Audio, 32MB Flash

Beschreibung

Waveshare ESP32-P4-WIFI6 7inch 5-Point Touch Display Development Board
Das ESP32-P4-WIFI6-Touch-LCD-7B ist ein Entwicklungsboard mit 7-Zoll-Touchdisplay (1024 × 600), das auf dem ESP32-P4-Chip basiert. Es kombiniert einen RISC-V 32-Bit Dual-Core und Single-Core-Prozessor mit 32MB PSRAM und 32MB Flash. Die Anzeige erfolgt über ein IPS-Panel mit kapazitivem 5-Punkt-Touchscreen und einer hohen Farbtiefe von 16,7 Millionen Farben. Das System unterstützt Wi-Fi 6 und Bluetooth 5 (LE) über das integrierte ESP32-C6-MINI Modul.

Das Board verfügt über eine Vielzahl von Schnittstellen zur Erweiterung, darunter USB OTG 2.0 High Speed, MIPI-CSI (mit Bildsignalprozessor), MIPI-DSI für Display, sowie Audiofunktionen mit integriertem ES8311 Audio-Codec und ES7210 Echo-Cancellation-Chip. Für Kommunikationszwecke sind UART, I2C, RS485 und CAN integriert. Weitere Ausstattungen umfassen einen TF-Kartensteckplatz, RTC-Batteriehalter, Onboard-Mikrofone und zahlreiche GPIOs.

Dieses Board ist für Anwendungen konzipiert, die hohe Leistung, Sicherheitsanforderungen und eine effiziente Mensch-Maschine-Interaktion erfordern. Typische Einsatzbereiche sind IoT-Systeme, Edge-Computing, industrielle Steuerungen und KI-Interaktionen über Sprachschnittstellen.

Die integrierte Key Management Unit und Sicherheitsfunktionen wie Secure Boot und Flash-Verschlüsselung ermöglichen den Einsatz in sicherheitskritischen Anwendungen. Eine Vielzahl an Anschlussmöglichkeiten erlaubt eine flexible Integration in bestehende Systeme.

Das Board ermöglicht die Entwicklung von Projekten, bei denen eine intuitive Touchbedienung, Bild- und Sprachverarbeitung sowie kabellose Kommunikation im Vordergrund stehen. Es eignet sich für komplexe Embedded-Anwendungen in den Bereichen Industrie, Forschung, Entwicklung und Prototyping.

Merkmale im Überblick

• ESP32-P4 mit RISC-V Dual-Core und Single-Core-Prozessor
• 7-Zoll kapazitives Touchdisplay mit IPS-Panel und 1024 × 600 Auflösung
• Unterstützung für Wi-Fi 6 und Bluetooth 5 (LE)
• USB OTG 2.0 High Speed Schnittstelle
• MIPI-CSI Kamera-Interface mit Bildsignalprozessor
• MIPI-DSI Display Interface
• Audiofunktion mit ES8311 Codec und ES7210 Echo Cancellation
• RTC-Batteriehalter, TF-Kartenslot und GPIO-Erweiterungen
• Sicherheitsfunktionen wie Secure Boot, Flash Encryption, TRNG
• Unterstzützt KI-Sprachinteraktionen

• Raspberry Pi Kameramodule (über MIPI-CSI)
• USB OTG Geräte
• UART-, I2C-, RS485- und CAN-kompatible Geräte

• MCU: ESP32-P4, RISC-V 32-Bit Dual-Core & Single-Core
• Speicher: 32MB PSRAM, 32MB Flash
• ROM/RAM: 128 KB HP ROM, 16 KB LP ROM, 768 KB HP L2MEM, 32 KB LP SRAM, 8 KB TCM

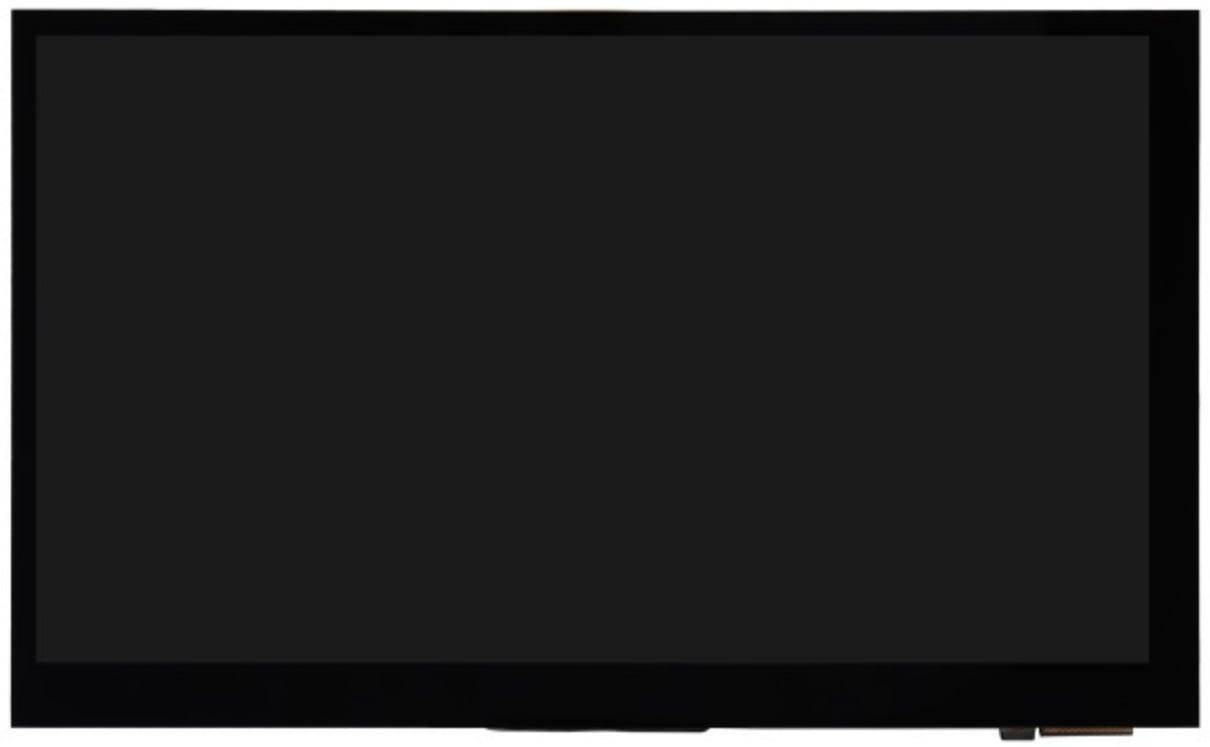

• Display: 7 Zoll IPS, 1024 × 600, 16.7M Farben, 160° Blickwinkel
• Displaygröße (Außenmaße): 99.17 × 164.28 mm
• Aktive Anzeigefläche: 86.42 × 154.58 mm
• Touchscreen: Kapazitiv, 5-Punkt, GT911 Touch-Chip
• Helligkeit: 350 cd/m²
• Kontrastverhältnis: 600:1
• Kommunikationsprotokolle: RGB565, RGB666, RGB888
• Bildverarbeitung: JPEG Codec, H.264 Encoder, Pixel Processing Accelerator
• Audio: ES8311 Codec, ES7210 Echo Cancellation, Dual Mikrofone
• WLAN/Bluetooth: ESP32-C6-MINI, Wi-Fi 6, Bluetooth 5 (LE), SDIO Interface
• Sicherheitsfunktionen: Secure Boot, Flash Encryption, Cryptographic Accelerators, TRNG
• RTC-Unterstützung: CR1220 Batteriehalter (wiederaufladbar, 3V–3.3V)
• Stromversorgung: USB Type-C (USB1.1 FS) oder USB Type-A

• ESP-C6 UART Header
• USB OTG 2.0 High Speed (Type-A)
• USB Type-C (Stromversorgung, Programmierung, Debugging)
• USB to UART Type-C Port
• PH2.0 12PIN GPIO Header mit 17 programmierbaren GPIOs
• PH2.0 4PIN UART Header
• PH2.0 4PIN I2C Header
• PH2.0 4PIN RS485 Header
• PH2.0 4PIN CAN Header
• MIPI DSI LCD Interface (für MIPI 7" LCD)
• MIPI-CSI Kamera Interface (2-lane, 15Pin 1.0mm Pitch)
• Touchpanel Connector
• TF-Kartenslot (SDIO 3.0)
• PH2.0 Speaker Header
• MX1.25 Batterieanschluss

• BOOT- und RESET-Tasten für Programmier- und Debug-Modus
• Status-LED
• Platz für wiederaufladbare Batterie vorgesehen

• 1x ESP32-P4-WIFI6-Touch-LCD-7B
• 1x USB Type-A Dual-Stecker-Kabel
• 1x USB Type-A zu Type-C Kabel (~1m)
• 1x Lautsprecher
• 1x SH1.0 4PIN Kabel (~150mm)
• 2x PH2.0 12PIN Kabel (~200mm)
• 4x PH2.0 4PIN Kabel (~200mm)

• Wiki
• GitHub Demo
• Schematic
• Windows Treiber
