Beschreibung

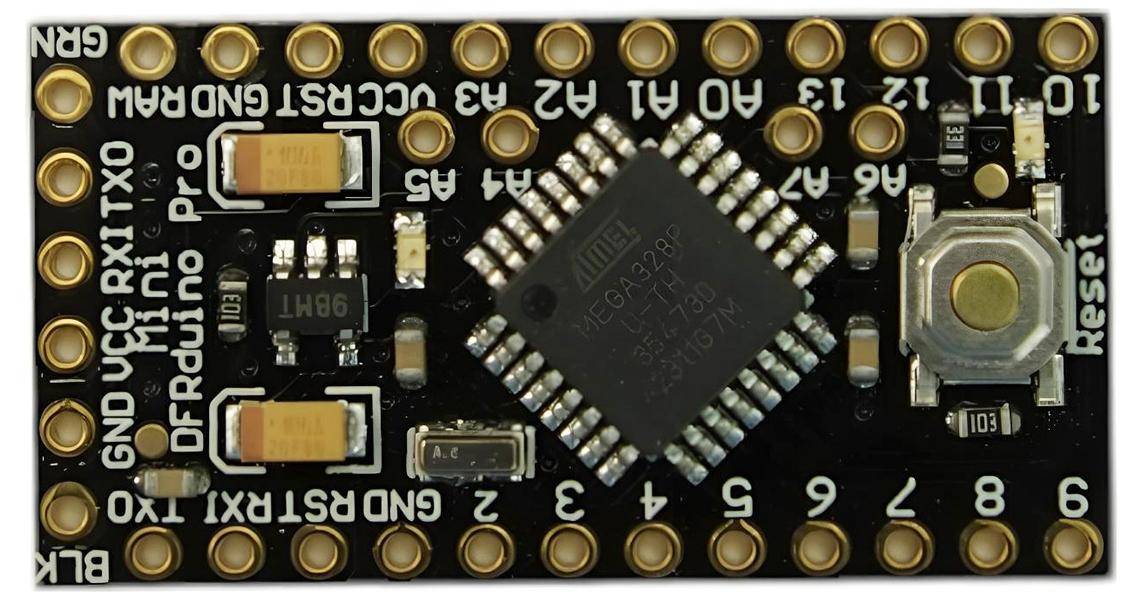

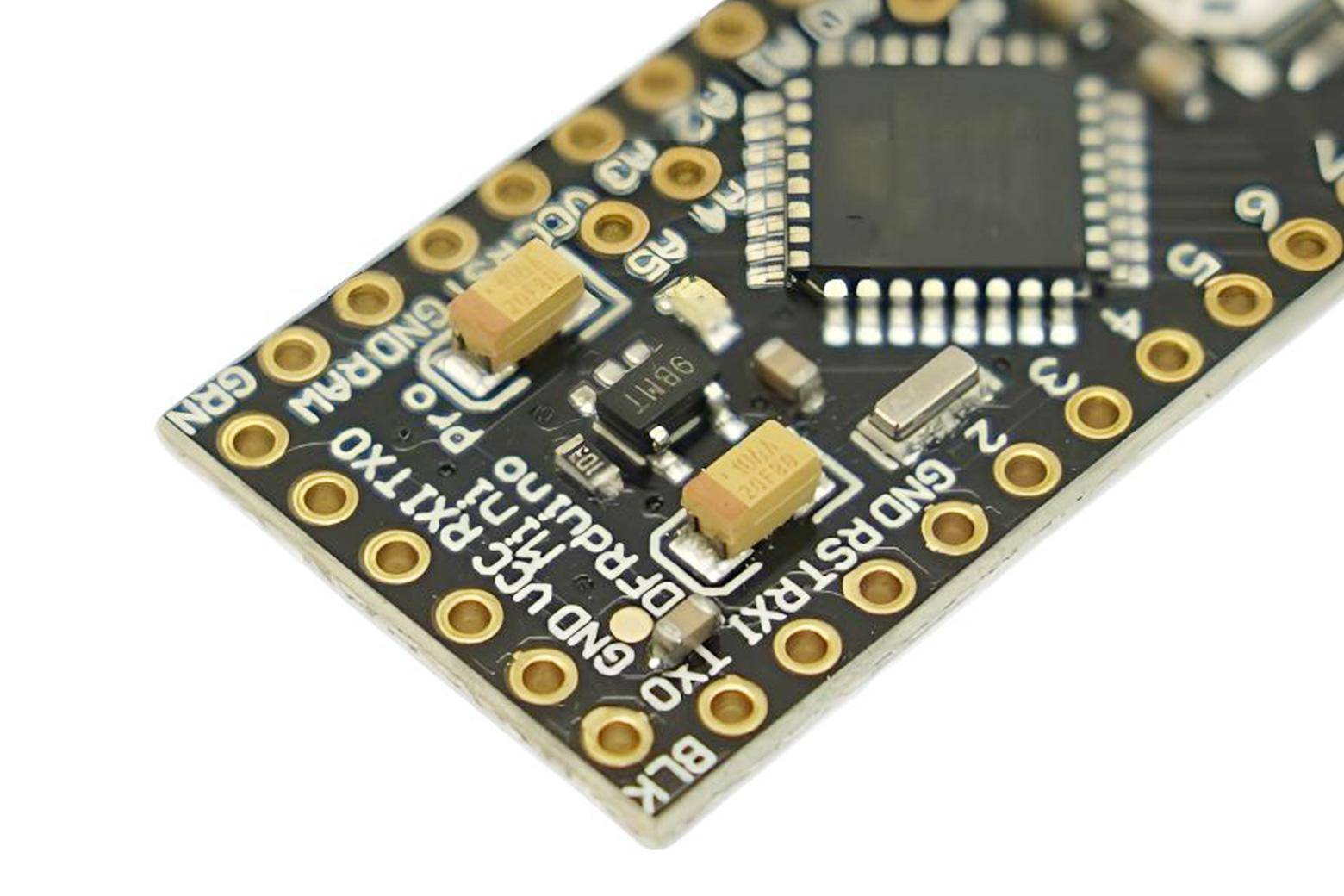

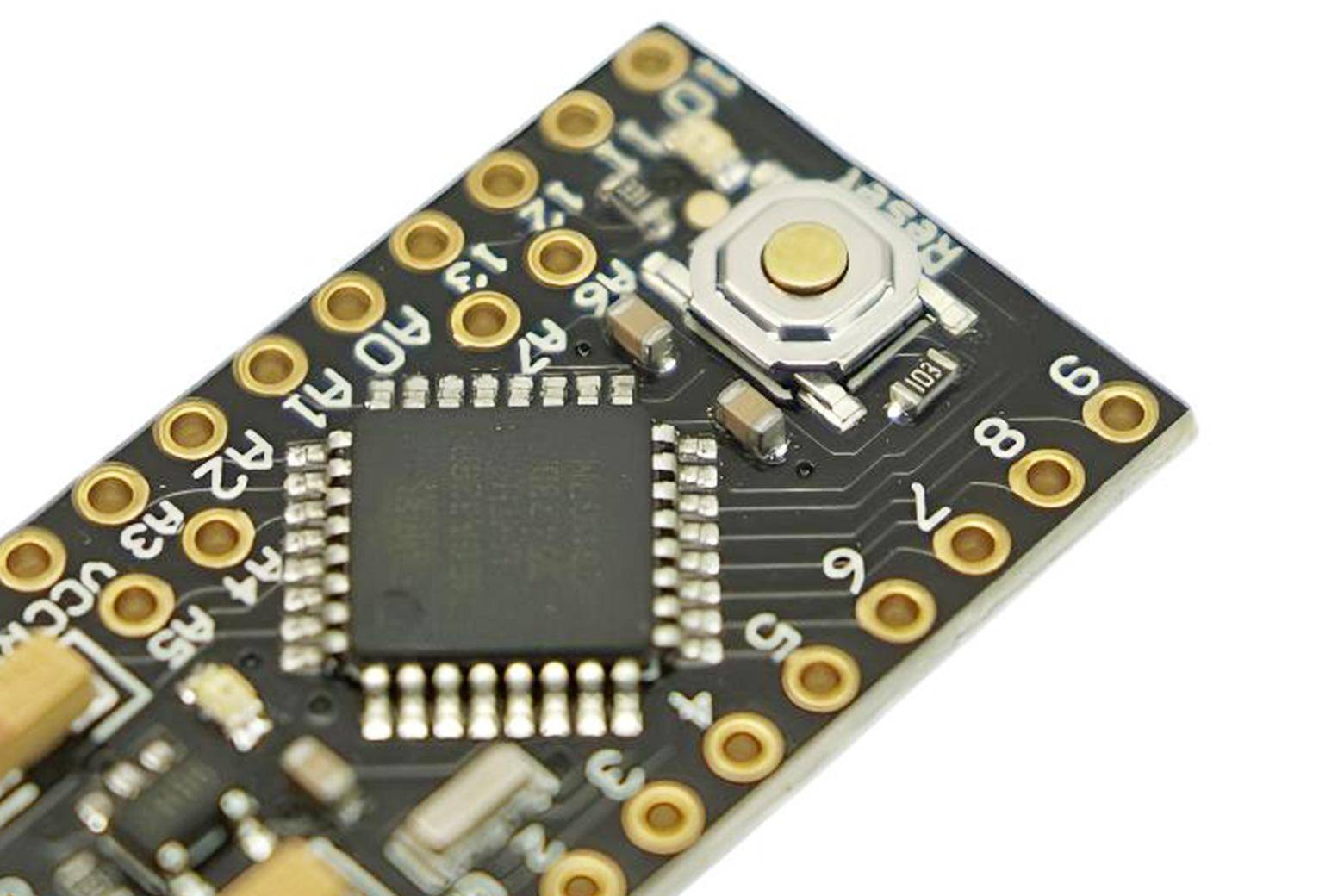

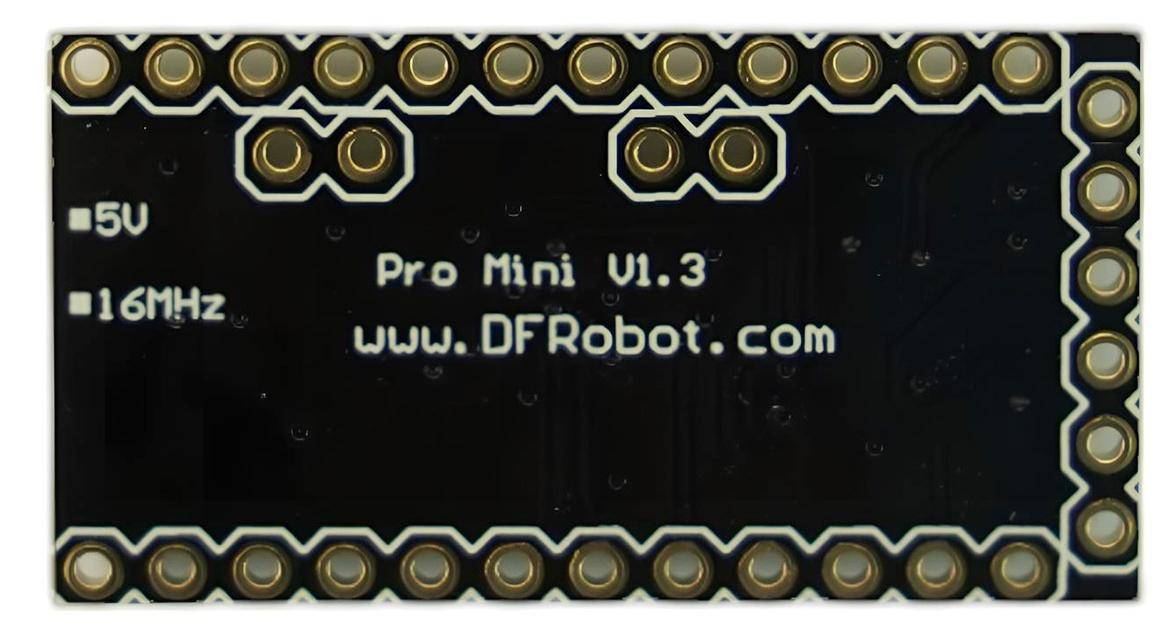

DFRduino Pro Mini V1.3 - Arduino Pro Mini kompatibel - 16M5V328
Das DFRduino Pro Mini V1.3 ist eine kompatible Version des Arduino Pro Mini, die auf dem ATmega328 Mikrocontroller basiert. Es handelt sich um eine 5V-Version, die mit einem 16 MHz Bootloader läuft. Im Arduino-Software-Tool muss das Board als Arduino Duemilanove w/ 328 ausgewählt werden. Diese Version bietet im Vergleich zum offiziellen Arduino Pro Mini zwei zusätzliche analoge Eingänge, insgesamt acht statt der üblichen sechs. Ansonsten ist das Board in seiner Funktion identisch mit der Standardversion.
Das DFRduino Pro Mini V1.3 verfügt über 14 digitale Ein-/Ausgangspins, von denen sechs als PWM-Ausgänge genutzt werden können. Zudem sind acht analoge Eingänge vorhanden. Ein integrierter Resonator, ein Reset-Knopf und Bohrungen für die Montage von Pin-Headern ergänzen die Ausstattung. Ein sechspoliger Header ermöglicht den Anschluss eines FTDI-Kabels oder eines Breakout-Boards von DFRobot, um USB-Strom und Kommunikation zum Board bereitzustellen.
Das DFRduino Pro Mini V1.3 wurde für die semi-permanente Installation in Objekten oder Ausstellungen entwickelt. Es wird ohne vorinstallierte Header geliefert, sodass verschiedene Steckverbindungen oder das direkte Löten von Drähten verwendet werden können. Das Pin-Layout ist mit dem Arduino Mini kompatibel.
Merkmale im Überblick
- Kompatibel mit Arduino Pro Mini
- 8 analoge Eingänge, 14 digitale Ein-/Ausgangspins
- 6 PWM-Ausgänge
- ATmega328 Mikrocontroller mit 16 MHz externem Resonator
- USB-Verbindung über externes FTDI-Kabel
- Unterstützt Auto-Reset
- Überstrom- und Verpolungsschutz
- Onboard-Power- und Status-LEDs
- Arduino Pro Mini 328, 5V/16MHz
- DFRobot Breakout-Boards (siehe Zubehör Wiedervorlage)
- Spannungsversorgung: 5V bis zu 8V DC (RAW Pin) oder 5V DC (VCC Pin)
- Bootloader: Arduino Pro/Pro Mini (5V, 16 MHz) mit ATmega328
- Maximaler Ausgangsstrom: 150 mA
- Größe: 18 x 33 mm
- Stromversorgung über externes FTDI-Kabel
- Low-Voltage Board, keine zusätzliche Beschaltung für 3.3V-Geräte erforderlich
- Unterstützt Auto-Reset
- Überstromschutz
- Verpolungsschutz
- 1x DFRduino Pro Mini V1.3
- Schematic
- Getting Started Tutorial
