Beschreibung
DFRobot Fermion TB6612FNG 2x1.2A DC Motor Driver (Breakout)
Dieses Produkt ist ein Mikro-Dual-Direktions-Gleichstrom-Motortreiber, der auf dem TB6612FNG-Motortreiber-IC basiert. Es übernimmt die Steuerungslogik des DFRobot L298N-Motortreibers und benötigt lediglich vier Pins, um zwei Motoren zu steuern. Im Vergleich zum IC-Breakout spart es zwei wertvolle GPIO-Ressourcen, was insbesondere für den Einsatz mit einem Arduino UNO-Board vorteilhaft ist.
Der TB6612FNG ist ein Dual-Kanal-Vollbrücken-Treiberchip. Der kontinuierliche Ausgangsstrom eines einzelnen Kanals beträgt maximal 1,2 A, während der Spitzenwert bei 2 A für kontinuierliche Pulse und 3,2 A für Einzelpulse liegt. Diese Spezifikationen ermöglichen den Betrieb kleiner Gleichstrommotoren. Die Steuerlogik ähnelt der des L298N-Treibers, wodurch die Kompatibilität mit dem bestehenden Code des DFRobot L298N-Motortreibers gewährleistet ist.
Das Modul verfügt über standardisierte XH2.54-Pins, die direkt auf ein Steckbrett gesetzt werden können. Es eignet sich sowohl für DIY-Projekte als auch für Produktentwicklungen im Bereich der Elektronik und Robotik.
Merkmale im Überblick
- Basierend auf dem TB6612FNG Motortreiber-IC
- Dual-Kanal-Vollbrückentreiber mit maximal 1,2 A kontinuierlichem Ausgangsstrom pro Kanal
- Ähnliche Steuerlogik wie die des L298N-Treibers
- Spitzenstrom von bis zu 3,2 A bei Einzelpulsbetrieb
- Direkte Steckbarkeit auf einem Breadboard durch standardisierte XH2.54-Pins
- Arduino UNO
- VCC-Betriebsspannung: 2,7 V bis 5,5 V
- VM-Eingangsspannung: 2,5 V bis 12 V
- Treiberkanäle: 2 Kanäle
- Ausgangsstrom: 1,2 A (kontinuierlich pro Kanal)
- Start-/Spitzenstrom: 2 A (kontinuierlicher Puls) / 3,2 A (Einzelpuls)

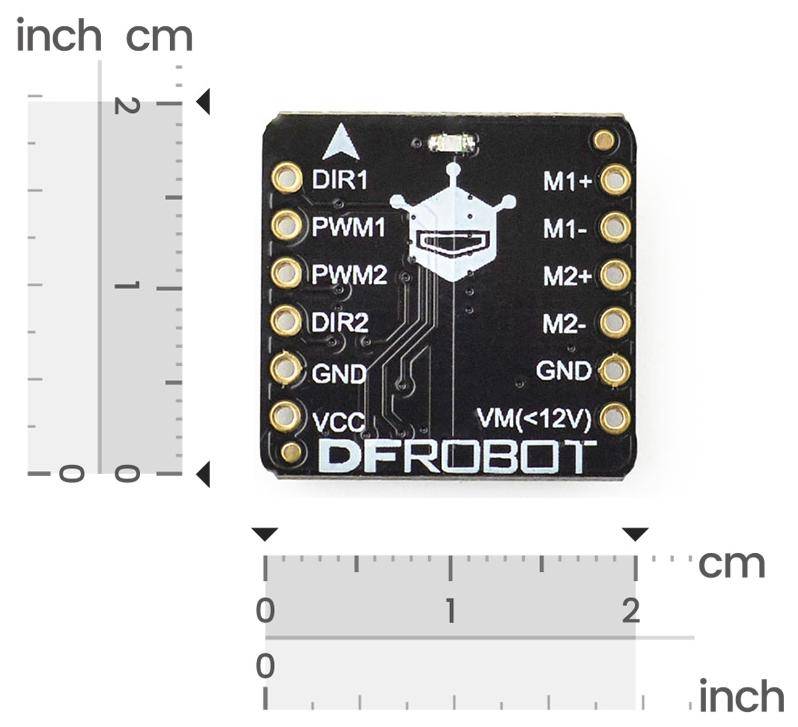

- Abmessungen: 20 x 19,5 mm
- Steckertyp: Standard XH2.54-Pins
- 1x 2x1.2A DC Motor Driver (TB6612FNG)
- 2x XH2.54-6Pin
- Wiki
