WAGO GmbH & Co. KG SMD-Leiterplattenklemme 2061-622/998-404
Produktbeschreibung
Beschreibung
SMD-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 6 mm
2-polig
Push-in CAGE CLAMP®

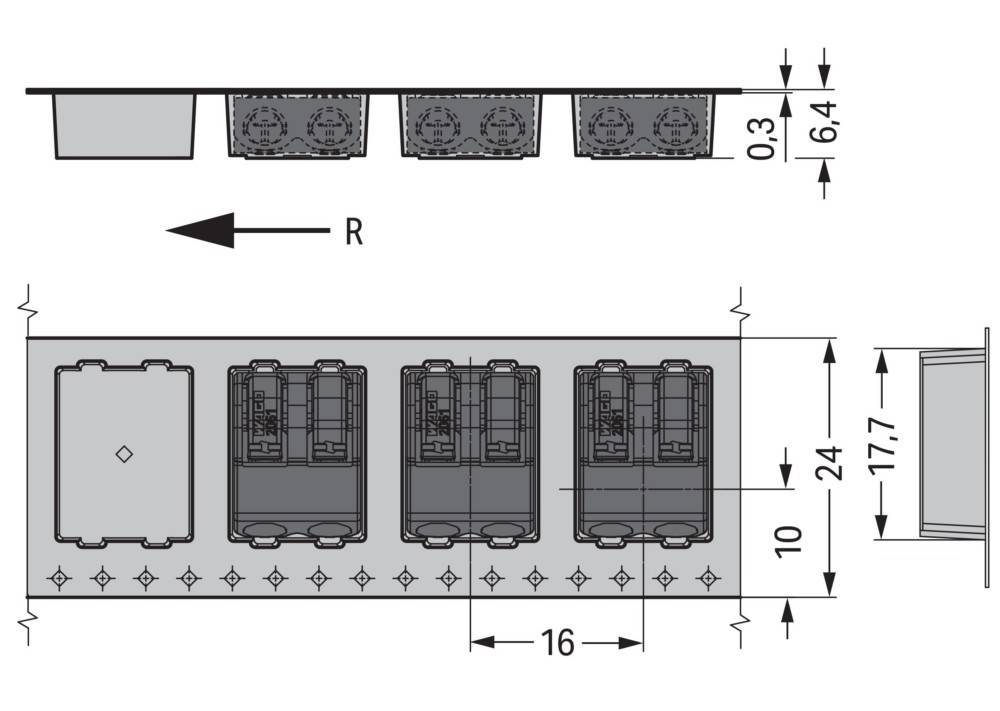

im Gurt
schwarz
Leiterplattenklemme Serie 2061 mit Rastermaß 6 mm

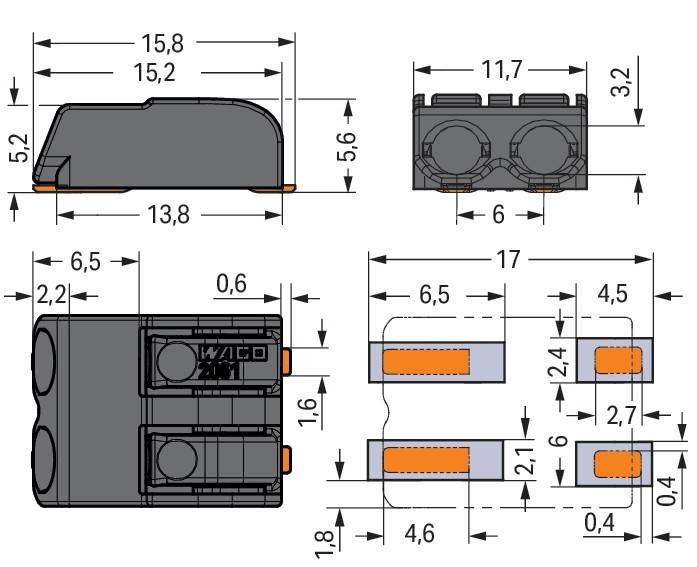

Die Leiterplattenklemme mit der Artikelnummer 2061-622/998-404 ermöglicht eine schnelle und zuverlässige Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplattenklemmen erhalten Sie diverse Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 7 und 10 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (11,7 x 5,6 x 15,8) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme ausgelegt für Leiterquerschnitte von 0,25 mm² bis 1,5 mm². Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Der Leiter wird zur Oberfläche im 0 °-Winkel eingeführt.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: SMD-Leiterplattenklemme Drücker,1,5mm²,sw
- typ: 2061-622/998-404
- explosionsgeprüfte ausführung "ex e": nein
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,5..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,5..0,75 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,5..1,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,5..1,5 mm²
- bemessungsstrom in: 17,5 A
- bemessungsspannung: 320 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- polzahl: 2
- anzahl der klemmstellen je pol: 1
- montageart: sonstige
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: -60..105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 6 mm
- höhe: 5,59999999 mm
- tiefe: 15,8 mm
- abschlussplatte erforderlich: nein
- farbe: schwarz
- transparent: nein
