WAGO GmbH & Co. KG SMD-Leiterplattenklemme 2061-603/998-404
Produktbeschreibung
Beschreibung
SMD-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 6 mm
3-polig
Push-in CAGE CLAMP®

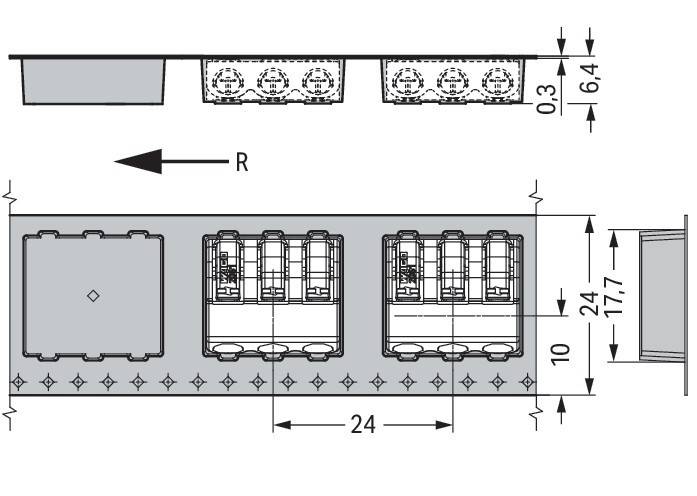

im Gurt
weiß
Leiterplattenklemme Serie 2061 mit 0 ° Leitereinführung zur Platine

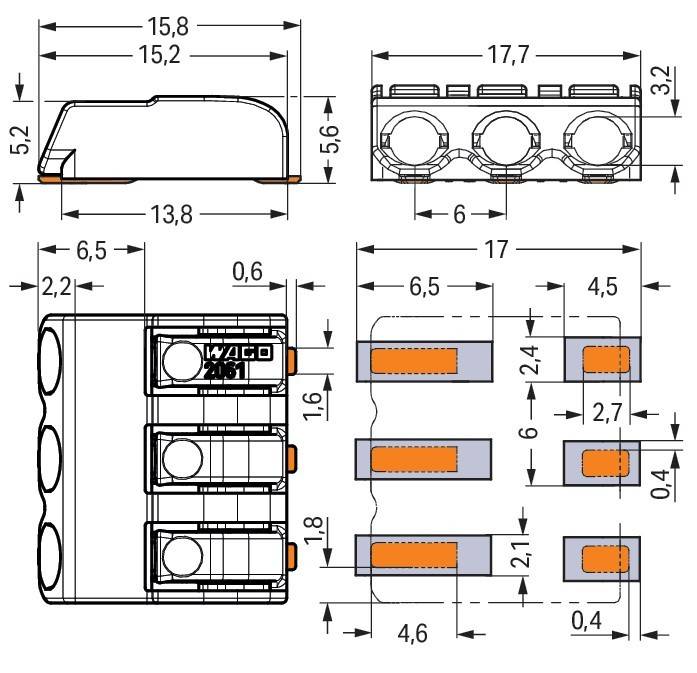

Die Leiterplattenklemme hat die Artikelnummer 2061-603/998-404 und ermöglicht einen schnellen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 7 bis 10 mm benötigt. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (17,7 x 5,6 x 15,8) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 1,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Drücker. Die SMD-Leiterplattenklemme wird mittels Reflow-Lötverfahren auf die Platine gelötet. Eingeführt wird der Leiter in einem 0 °-Winkel zur Platine.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: SMD-Leiterplattenklemme Drücker,1,5 mm²,weiß
- typ: 2061-603/998-404
- explosionsgeprüfte ausführung "ex e": nein
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,5..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,5..0,75 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,5..1,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,5..1,5 mm²
- bemessungsstrom in: 17,5 A
- bemessungsspannung: 320 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- polzahl: 3
- anzahl der klemmstellen je pol: 1
- montageart: sonstige
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: -60..105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 6 mm
- höhe: 5,59999999 mm
- tiefe: 15,8 mm
- abschlussplatte erforderlich: nein
- farbe: weiß
- transparent: nein
