Beschreibung

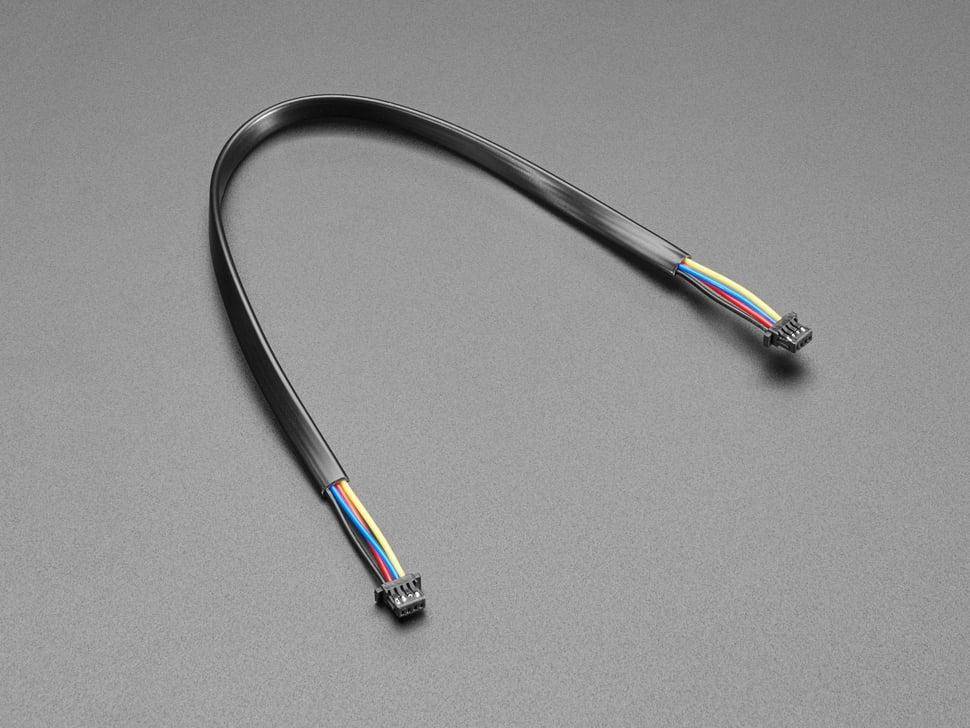

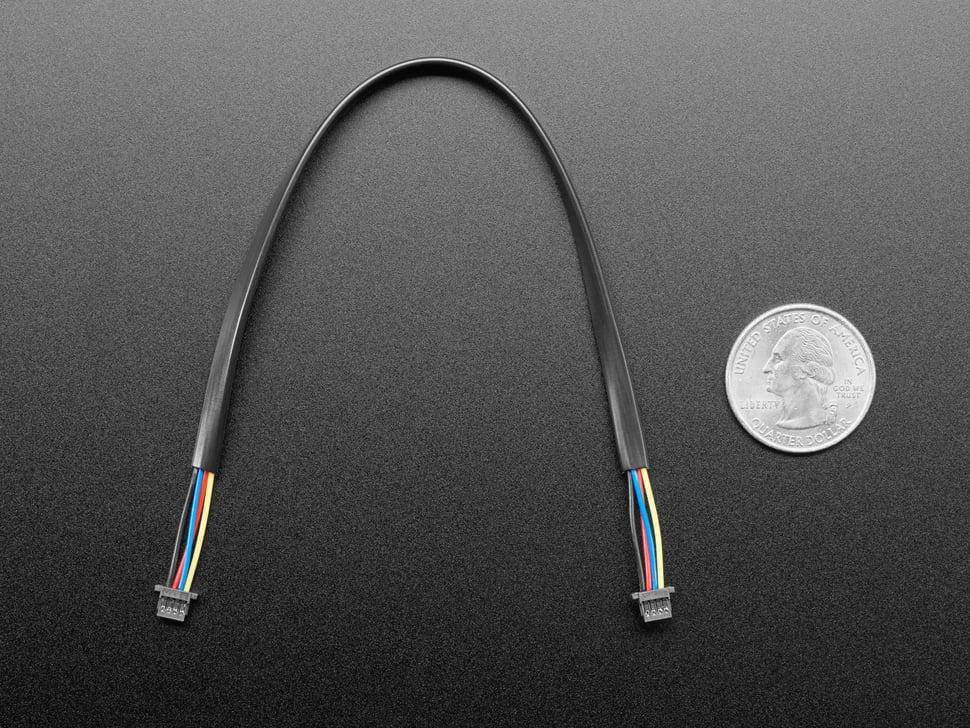

Adafruit STEMMA QT / Qwiic JST SH 4-Pin Kabel - Länge: 200mm
Dieses Kabel verfügt über vier Adern und ist mit JST SH 4-Pin Buchsen an beiden Enden ausgestattet. Es weist eine Länge von 200 mm auf. Die JST SH Steckverbindung besitzt eine Rasterbreite von 1 mm, im Vergleich zur größeren JST PH mit 2 mm. Trotz der geringeren Größe bietet der Stecker eine einrastende Verbindung, die sich dennoch leicht ein- und ausstecken lässt. Das Kabel eignet sich zur Verbindung von Qwiic- und STEMMA QT-Komponenten, etwa Sensoren und Treibermodulen. Da die Steckverbindungen symmetrisch sind, ist die Ausrichtung beim Anschluss beliebig.
Das Produkt dient der Verbindung von Elektronikmodulen im Qwiic- oder STEMMA QT-System. Diese Systeme verwenden standardisierte I2C-Verbindungen zur Kommunikation zwischen Sensoren, Aktoren und Mikrocontrollern. Das Kabel stellt dabei die Stromversorgung (3,3 V bzw. 3–5 V) sowie die Signalübertragung über die Leitungen SDA (Serial Data) und SCL (Serial Clock) sicher.
Die Kabelfarben sind wie folgt zugeordnet:Schwarz für GND (Masse), Rot für die Betriebsspannung V+ (3,3 V bei Qwiic, 3–5 V bei STEMMA QT), Blau für SDA (Datenleitung) und Gelb für SCL (Taktleitung).
Dieses Verbindungskabel ermöglicht die einfache und sichere Verbindung von I2C-kompatiblen Modulen in Projekten mit Mikrocontrollern wie Arduino oder Raspberry Pi. Durch die kompakte Bauform eignet sich das Produkt insbesondere für Anwendungen mit begrenztem Bauraum. Die feste Kodierung und das einfache Handling der JST SH-Steckverbindung unterstützen dabei eine zuverlässige Montage auch bei häufiger Nutzung. Der symmetrische Aufbau verhindert Einsteckfehler.
Merkmale im Überblick
- 4-poliges JST SH Kabel
- Länge 200 mm
- 1 mm Rastermaß
- Symmetrisch – beidseitig mit Buchsen
- Kabelfarben: Schwarz (GND), Rot (V+), Blau (SDA), Gelb (SCL)
- Geeignet für I2C-Verbindungen
- Qwiic-System
- STEMMA QT-System
- Arduino
- Raspberry Pi
- Länge: 200 mm
- Stecker: JST SH, 4-polig, beidseitig Buchse
- Rastermaß: 1 mm
- Kabelfarben: Schwarz (GND), Rot (V+), Blau (SDA), Gelb (SCL)
- Spannungsbereich: 3,3 V (Qwiic) bzw. 3–5 V (STEMMA QT)
- 1x 4-poliges JST SH Kabel, Länge 200 mm
- Datenblatt (PDF)
