PV Heat PWM MPPT Heizstab-Regelung Bausatz – Komplettlösung zur PV-Heizungssteuerung mit 2000W Heizelement.

Diese moderne Regelung dient der effizienten und sicheren Ansteuerung eines E-Heizstabes direkt mit Photovoltaik-Modulen und ist jetzt als praktischer Bausatz erhältlich. Die PWM- und MPPT-Technik sorgt dafür, dass Ihre PV-Module stets mit optimaler Leistung arbeiten. Das Kondensatormodul dient dabei als aktive Last und steigert die Systemleistung um ca. 30 %. Ihr Heizstab wird optimal betrieben, wenn Nennleistung und Spannung auf die PV-Anlage abgestimmt sind.

Durch die intelligente Steuerung wird bei schwankender Sonneneinstrahlung automatisch die Belastung angepasst, sodass stets der effektivste PV-Punkt genutzt wird. Das Gerät überwacht und regelt wie ein schneller Schaltaktor (SSR-Relais) – das eingebaute Kondensatormodul speichert dabei die Energie in zwei hochwertigen Kondensatoren und optimiert darüber die Energieabgabe. So werden maximale Warmwassererträge und höchste Effizienz möglich.

Zahlreiche Sicherheitseinrichtungen schützen den Heizstab und das ganze System. Die aktive Kühlung schaltet sich bei Bedarf automatisch ein, bei unzureichender Kühlung oder Übertemperatur sorgt eine Notabschaltung für maximale Systemstabilität. Die Regelung arbeitet außerdem als Thermostat und verhindert die Überhitzung des Warmwasserspeichers zuverlässig. Alle Betriebs- und Fehlzustände können über einen potentialfreien Relaisausgang extern angezeigt oder weiterverarbeitet werden.

Achtung: Das System wird nur noch als Bausatz geliefert und ist für Anwender mit technischem Grundverständnis geeignet.

Vorteile

• Maximale Energieausbeute aus Ihrer PV-Anlage durch intelligente MPPT-PWM-Regelung
• Systemleistung dank Kondensatormodul um bis zu 30 % gesteigert
• Zwei flexible Betriebsarten: Automatik oder individuelle Schwellwerte (auch für Windkraft geeignet)
• Mehrstufige, automatische Sicherheit: Überhitzungsschutz, Notabschaltung, Überwachungsfunktionen
• Einbindung externer Geräte über potentialfreien Relaisausgang (Status, Alarm, Smart-Home)
• Komplettbausatz inkl. Sicherungskasten, Gehäusestecker und Netzteil
• Präzise Temperaturregelung durch hochwertigen DS18B20-Sensor (0,1 °C Genauigkeit)
• Weniger Energieverlust, mehr Warmwasser – auch bei schwankender Sonneneinstrahlung
• Bausatz-Variante: optimale Lösung für technisch versierte Nutzer und DIY-Installationen

Betriebsarten

• Betriebsart I (vollautomatisch): Startet automatisch ab Erreichen der eingestellten Eingangsspannung. Flüssige Warmwasserbereitung bei minimalem Bedienaufwand, auch im Zusammenspiel mit Batterie.
• Betriebsart II (individuelle Schwellwerte): Start- und Maximalspannung individuell einstellbar. Für optimale Energieausbeute beim PV- und Windbetrieb. Beugt z. B. zu hoher Turbinendrehzahl vor.

Technische Daten

Hinweis zur Auslegung des Heizelements

Wählen Sie das Heizelement möglichst genau nach der Nennspannung Ihrer PV-Anlage. Eine Überdimensionierung kann zu geringerer Effizienz oder Schäden am Speicher führen. Ideal ist eine Leistungs- und Spannungsanpassung. Bei optimaler Abstimmung erhöht sich die Systemeffizienz deutlich.

Lieferumfang

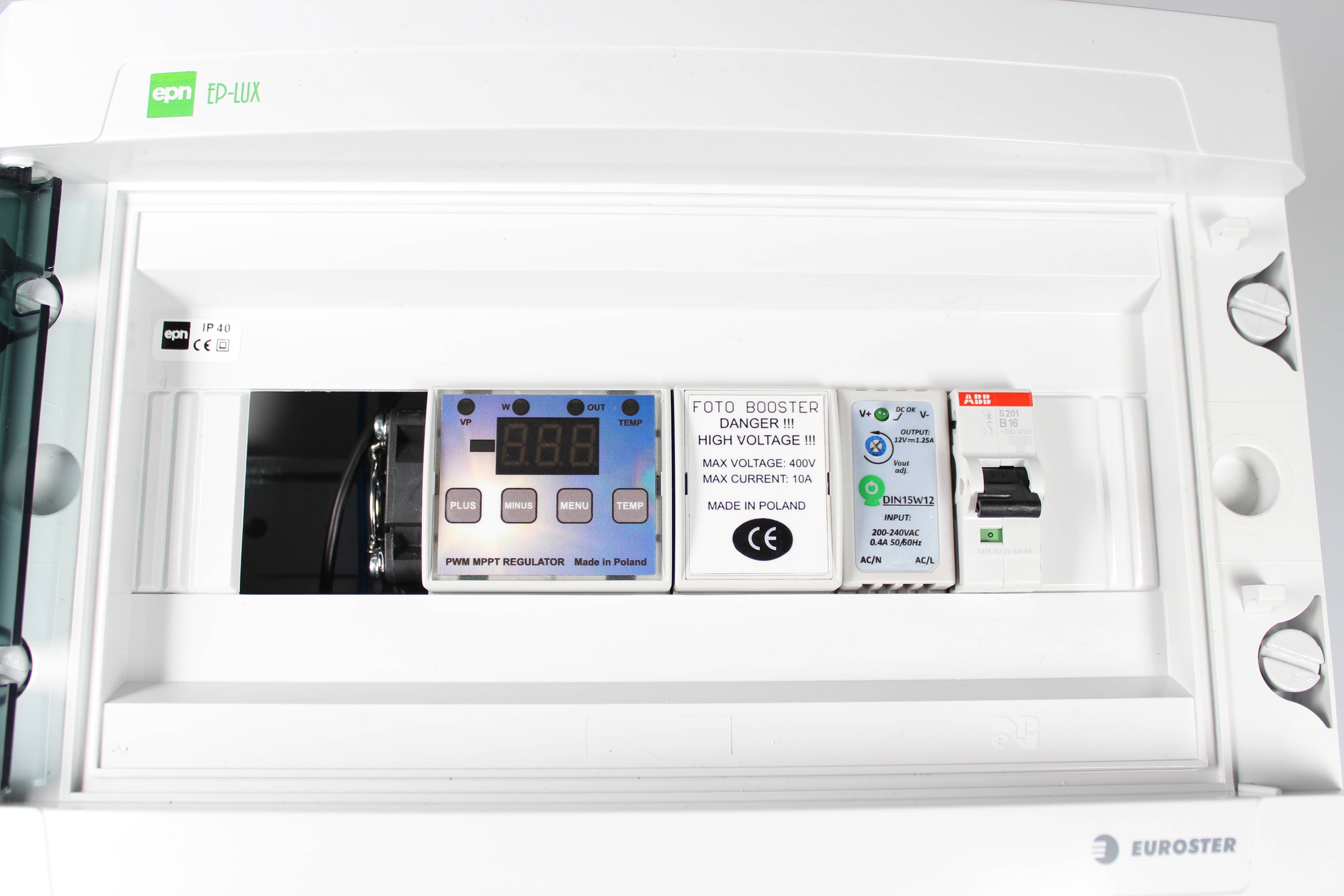

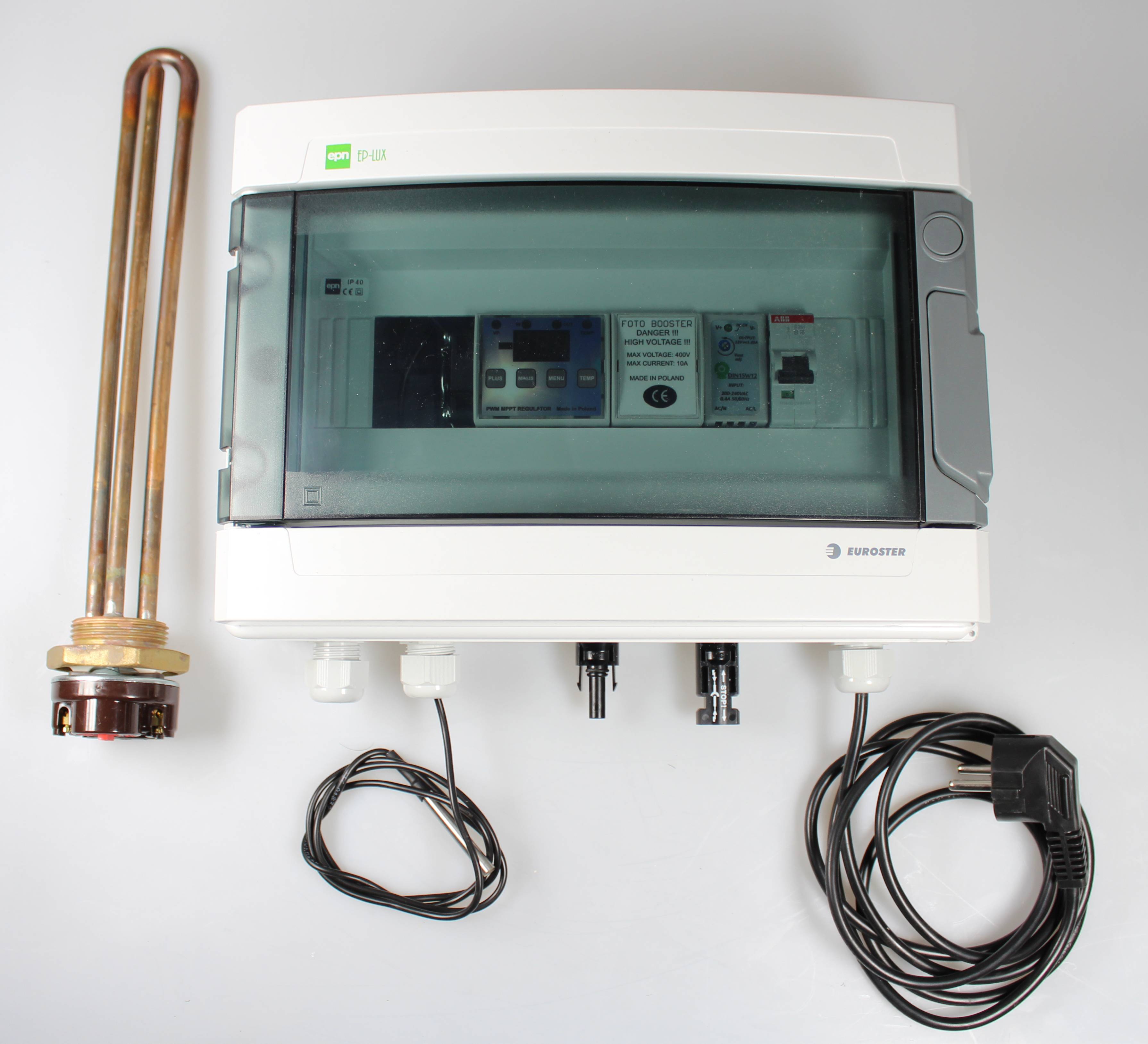

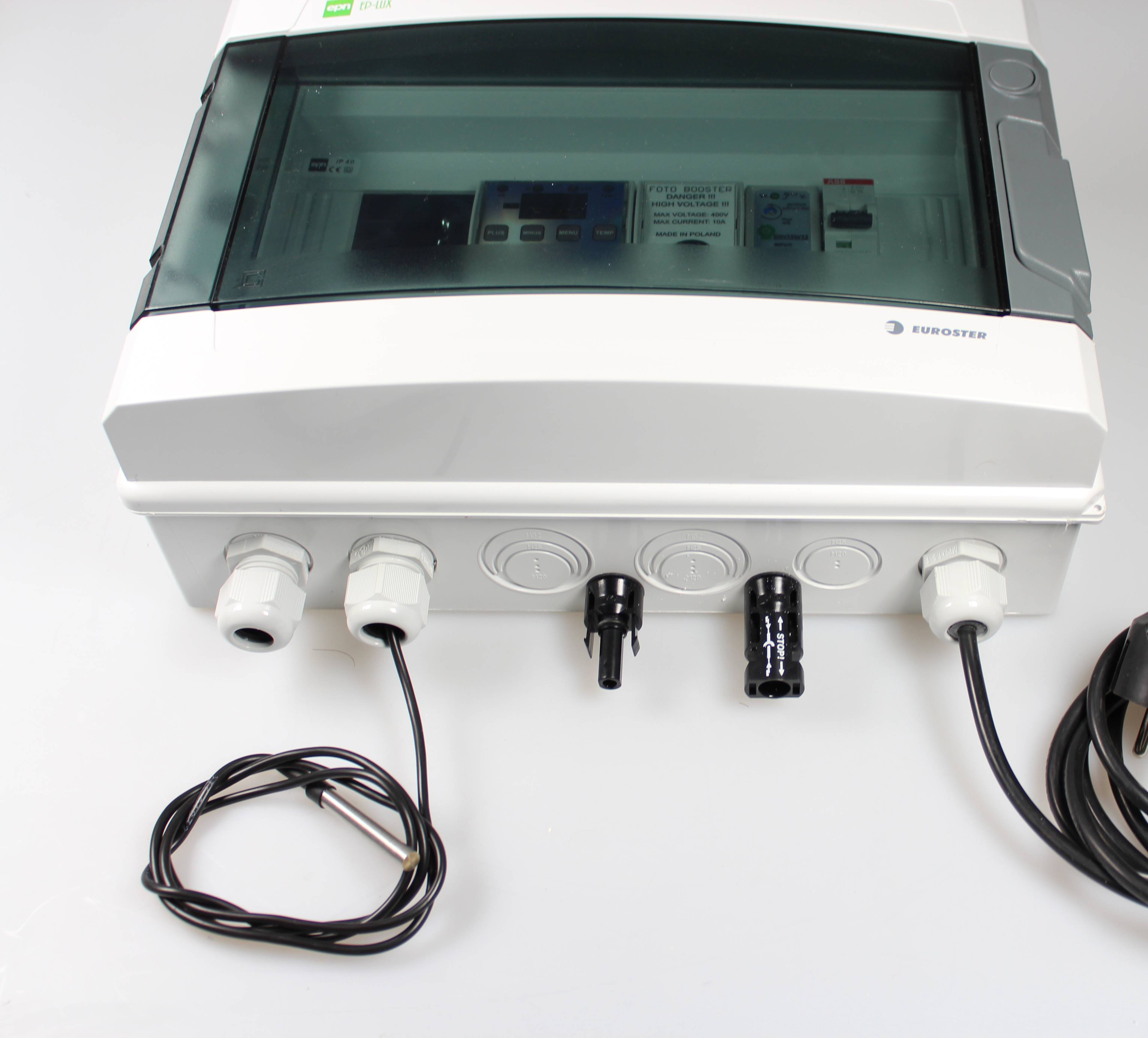

• 1× PVR-0 Dino PV Heizstab Regelung für Warmwasser mit Photovoltaik (Bausatz)
• 1× PV-M1 PV Gehäusestecker / Aufbaudosenstecker (Paar)
• 1× DIN15W12 Schaltnetzteil für Hutschiene
• 1× 84442 Sicherungskasten Verteilerkasten Aufputz
• 1× 2000W Heizelement

FAQ

Was bringt das Kondensatormodul?

Das Kondensatormodul ermöglicht, dass Ihre PV-Module konstant am optimalen Arbeitspunkt (MPPT) betrieben werden. Das steigert die Systemleistung im Schnitt um 30 %gegenüber einem herkömmlichen PV-Thermostat ohne diese aktive Lastanpassung.

Welche Sicherheitsmechanismen sind in der Regelung enthalten?

Das Gerät verfügt über mehrstufige Sicherheitsfunktionen wie aktive Kühlung ab 37 °C oder hoher Last, automatische Abschaltung bei zu hoher oder zu niedriger Temperatur oder Leistung sowie eine Notabschaltung bei Ausfall der Kühlung (ab 60 °C). Zudem schützt eine Spannungsüberwachung die Elektronik vor Fehlern in der Stromversorgung. Alle kritischen Zustände können extern über ein Relais signalisiert werden.

Wer kann den Bausatz installieren?

Die Lieferung erfolgt als Bausatz. Anwender sollten elektrische Grundkenntnisse und Erfahrung im Umgang mit elektrischen Installationen besitzen, um den Zusammenbau sicher und vorschriftsgemäß durchzuführen.

Kann die Regelung in bestehende PV- oder Windkraftanlagen integriert werden?

Ja, das System eignet sich für Nachrüstung und für die Erstinstallation mit handelsüblichen Photovoltaik-Modulen bis 2 kW. Auch für kleinere Windkraftanlagen ist die Regelung durch ihre flexiblen Betriebsarten sehr gut geeignet.

Was signalisiert der potentialfreie Relaisausgang?

Der Relaisausgang kann nach Wunsch genutzt werden, um externe Geräte zu informieren, wenn die Warmwasserbereitung abgeschlossen ist (Solltemperatur erreicht) oder ein Fehler wie Notbetrieb erkannt wurde. Ideal ist dies z. B. für die Hausautomation oder Kontrollanzeigen.

Warum ist die sorgfältige Abstimmung des Heizelements mit der PV-Anlage so wichtig?

Damit das System mit hoher Effizienz arbeitet und keine Schäden am Speicher oder an den Elektronikkomponenten entstehen, müssen Heizelement und PV-Anlage in Spannung und Leistung aufeinander abgestimmt werden. Eine exakte Abstimmung garantiert maximalen Energieertrag und Langlebigkeit des Systems.
