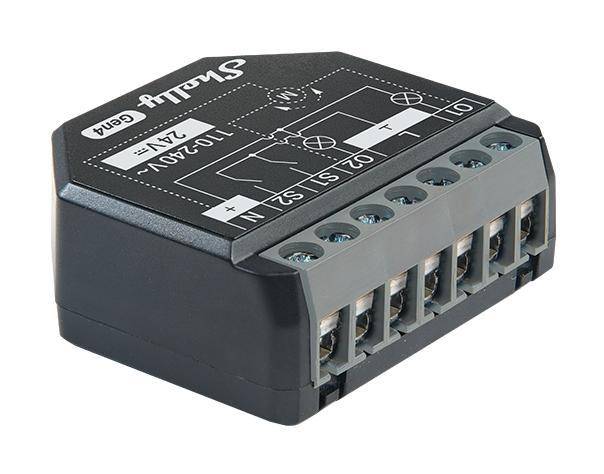

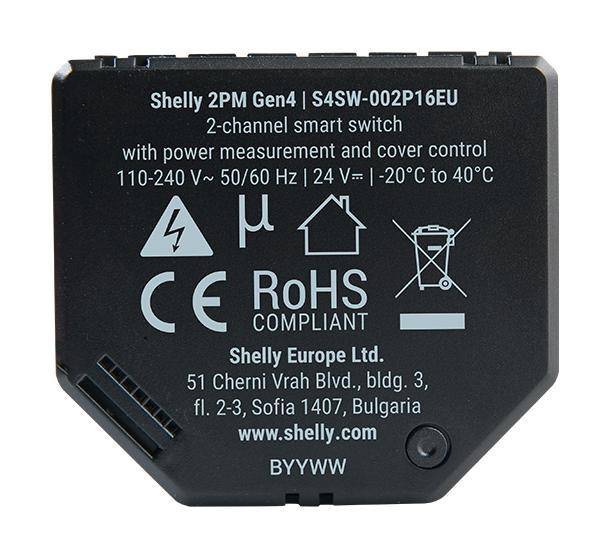

Shelly 2PM Gen4, Dual Schaltaktor mit Messfunktion, 16A, WLAN, Zigbee, Matter, Bluetooth, 4er Pack

Beschreibung

Shelly 2PM Gen4
Ein 2-Kanal-Smart-Schalter zur Steuerung von Vorhängen, Jalousien, Rollläden, Markisen, Poolabdeckungen und weiteren motorisierten Anwendungen. Das Gerät unterstützt Multiprotokoll-Konnektivität (WLAN, Zigbee, Bluetooth, Matter) und kann zur Nachrüstung hinter vorhandenen Schaltern und Steckdosen verwendet werden. Es verfügt über integrierte Leistungsüberwachung pro Kanal mit kostenfreier Datenspeicherung sowie Lamellenwinkelsteuerung für Jalousien.

Die Steuerung erfolgt über die Shelly Smart Control App, Sprachassistenten oder verschiedene Automatisierungsplattformen. Apple-HomeKit-Unterstützung erfolgt über Matter. Das Gerät bietet zusätzlich einen integrierten Temperatursensor für Überhitzungsschutz und kann als WLAN- & Zigbee-Range-Extender sowie Bluetooth-Gateway genutzt werden. Es unterstützt Zeitpläne, Szenen, lokale Aktionen, HTTPS, MQTTS, eingehende und ausgehende WebSocket-Verbindungen sowie Scripting.

Der Shelly 2PM Gen4 ermöglicht die Fernsteuerung von elektrischen Verbrauchern über Smartphone, Tablet, PC oder Automatisierungssysteme. Er kann sowohl lokal über WLAN als auch über Cloud-Dienste betrieben werden. Gegenüber dem Vorgänger verfügt er über einen verbesserten Prozessor und größeren Speicher. Ein eingebettetes Webinterface erlaubt Monitoring, Steuerung und Konfiguration. Zigbee- und Bluetooth-Konnektivität sorgen für eine sichere Verbindung. Er eignet sich zur Installation in Standard-Unterputzdosen, hinter Steckdosen oder Lichtschaltern sowie an Orten mit begrenztem Platz.

Der Schalter bietet Funktionen zur Leistungsüberwachung, Zeitplanung und Steuerung motorisierter Abdeckungen wie Rollläden oder Jalousien. Die Lamellensteuerung erlaubt eine Anpassung des Lichteinfalls durch Neigungsanpassung der Lamellen. Einsatzbereiche umfassen Haushaltsgerätesteuerung, Energiemonitoring, Licht- und Lüftungsautomatisierung sowie Anwendungen im gewerblichen und industriellen Bereich.

Merkmale im Überblick

• 2-Kanal-Schalter mit Leistungsüberwachung
• Multiprotokoll: WLAN, Zigbee, Bluetooth, Matter
• Rollladen- und Lamellenwinkelsteuerung
• Webinterface zur Steuerung und Konfiguration
• Kompatibel mit Apple HomeKit über Matter
• Scripting, WebSocket, HTTP, MQTT(S) unterstützt
• Temperatursensor für Überhitzungsschutz
• Bluetooth-Gateway, Zigbee- und WLAN-Repeater
• Unterputzmontage, kompakte Bauform

• Apple HomeKit (Matter)
• Amazon Alexa
• Google Smart Home
• Samsung SmartThings
• KNXnet/IP
• Home Assistant
• WiFi
• Bluetooth
• ZigBee
• Matter

• Größe (HxBxT): 37x42x16 ±0.5 mm

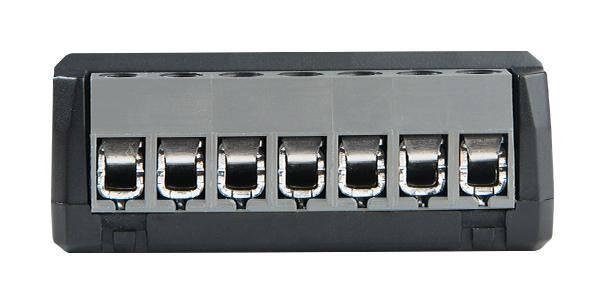

• Max. Drehmoment Schraubklemmen: 0.4 Nm
• Leiterquerschnitt: 0.2 bis 2.5 mm² / 24 bis 14 AWG
• Abisolierlänge: 6 bis 7 mm
• Montage: Unterputzdose
• Gehäusematerial: Kunststoff
• Gehäusefarbe: Schwarz
• Klemmenfarbe: Grau
• Umgebungstemperatur: -20°C bis 40°C
• Luftfeuchtigkeit: 30% bis 70% RH
• Max. Höhe: 2000 m
• Stromversorgung: 110 - 240 V~ / 24 VDC ±10%
• Stromverbrauch: < 1.4 W
• Externer Schutz: Charakteristik B/C, max. 16A, min. 6kA, Klasse 3
• Max. Schaltspannung: 240 V~ / 30 V
• Max. Schaltstrom AC: 10 A (pro Kanal), 16 A (gesamt), 18 A (Spitze)
• Max. Schaltstrom DC: 10 A
• Voltmeter (AC): Ja
• Amperemeter (AC): Ja
• Interner Temperatursensor: Ja
• Wi-Fi Protokoll: 802.11 b/g/n/ax, 2412 - 2472 МHz, < 20 dBm, Reichweite: 30 m innen / 50 m außen
• Bluetooth Protokoll: 5.0, 2402 - 2480 MHz, < 4 dBm, Reichweite: 10 m innen / 30 m außen
• Zigbee Protokoll: 802.15.4, 2400 - 2483.5 MHz, < 20 dBm, Reichweite: 100 m innen / 300 m außen
• CPU: ESP-Shelly-C68F
• Flash: 8MB
• Firmware: 20 Zeitpläne, 20 Webhooks mit je 5 URLs, Scripting, MQTT
• Unterstützte Lastarten: ohmsch (Glühlampen, Heizgeräte), kapazitiv (Kondensatorbänke, Elektronik, Anlaufkondensatoren), induktiv mit RC-Snubber (LED-Treiber, Transformatoren, Lüfter, Kühlschränke, Klimaanlagen, Waschmaschinen, Trockner)

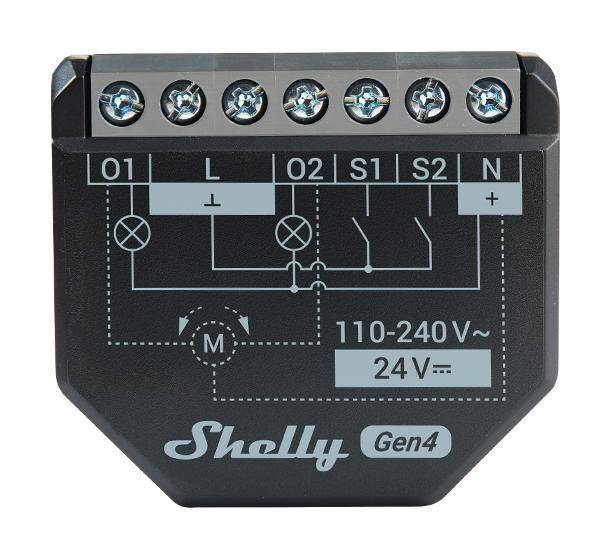

• Terminals:
• O1, O2: Lastkreis-Ausgangsanschlüsse
• L: Live-Terminal (110–240 V~)
• S1, S2: Schalteingangsanschlüsse
• +: 24V⎓ Pluspol
• Ʇ: 24 V⎓ Minuspol
• Kabel:
• N: Neutralleiter
• L: Stromkabel (110–240 V~)
• +: 24 V⎓ positive wire
• -: 24 V⎓ Minuspol

• Empfohlen mit Motoren mit Endlagenschaltern
• Standard-Firmwareprofil: Matter; Wechsel zu Zigbee über Tastenkombination
• Inklusive Modus für Jalousien mit Lamellensteuerung
• Virtuelle Komponenten unterstützt

• 4x Shelly 2PM Gen4
• 4x Matter QR-Code
• 4x Bedienungsanleitung

• Gerät zur Cloud hinzufügen
• Technische Dokumentation
• Benutzerhandbuch (PDF)
• Scripting-Dokumentation
• KNX-Integration
• Virtuelle Komponenten
