Beschreibung

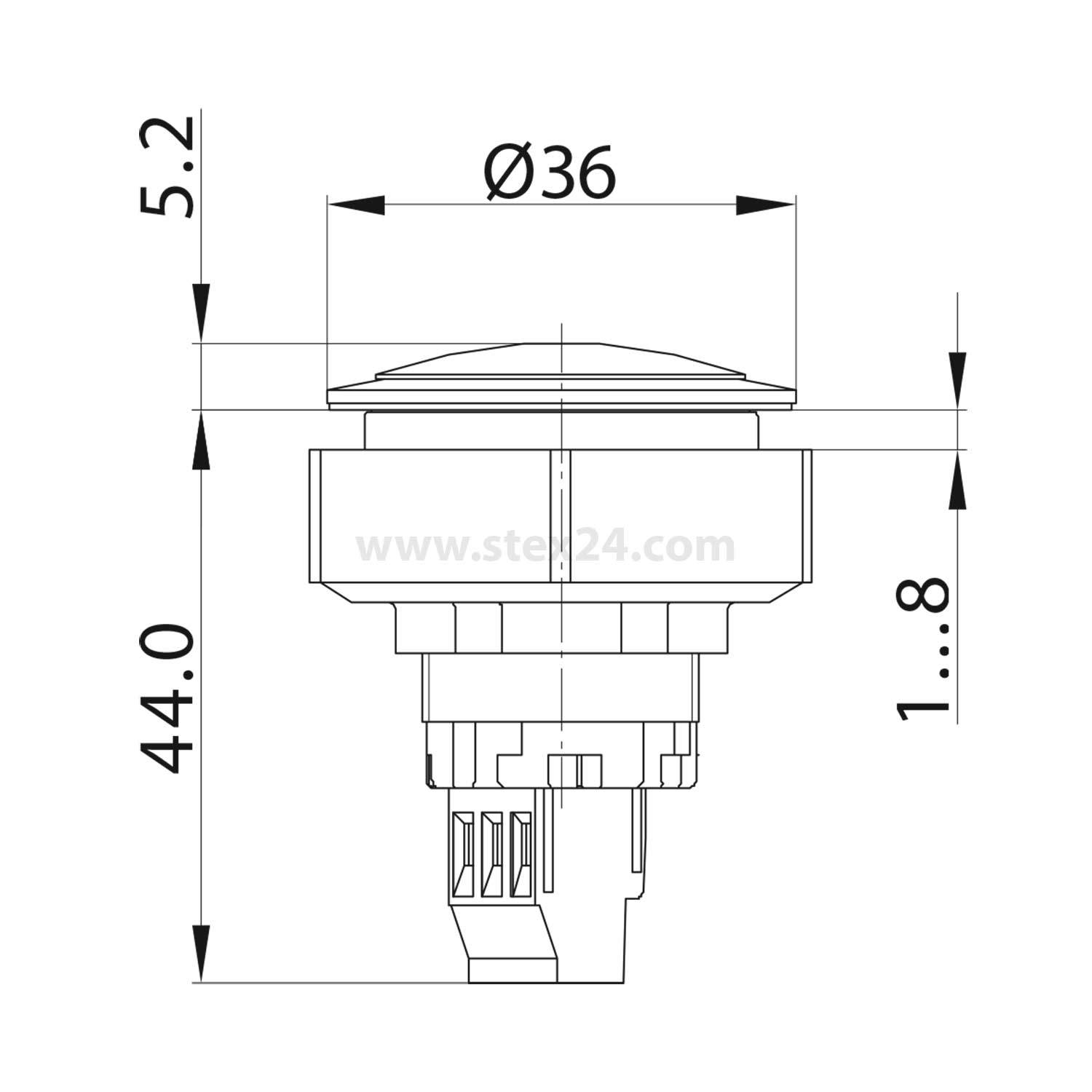

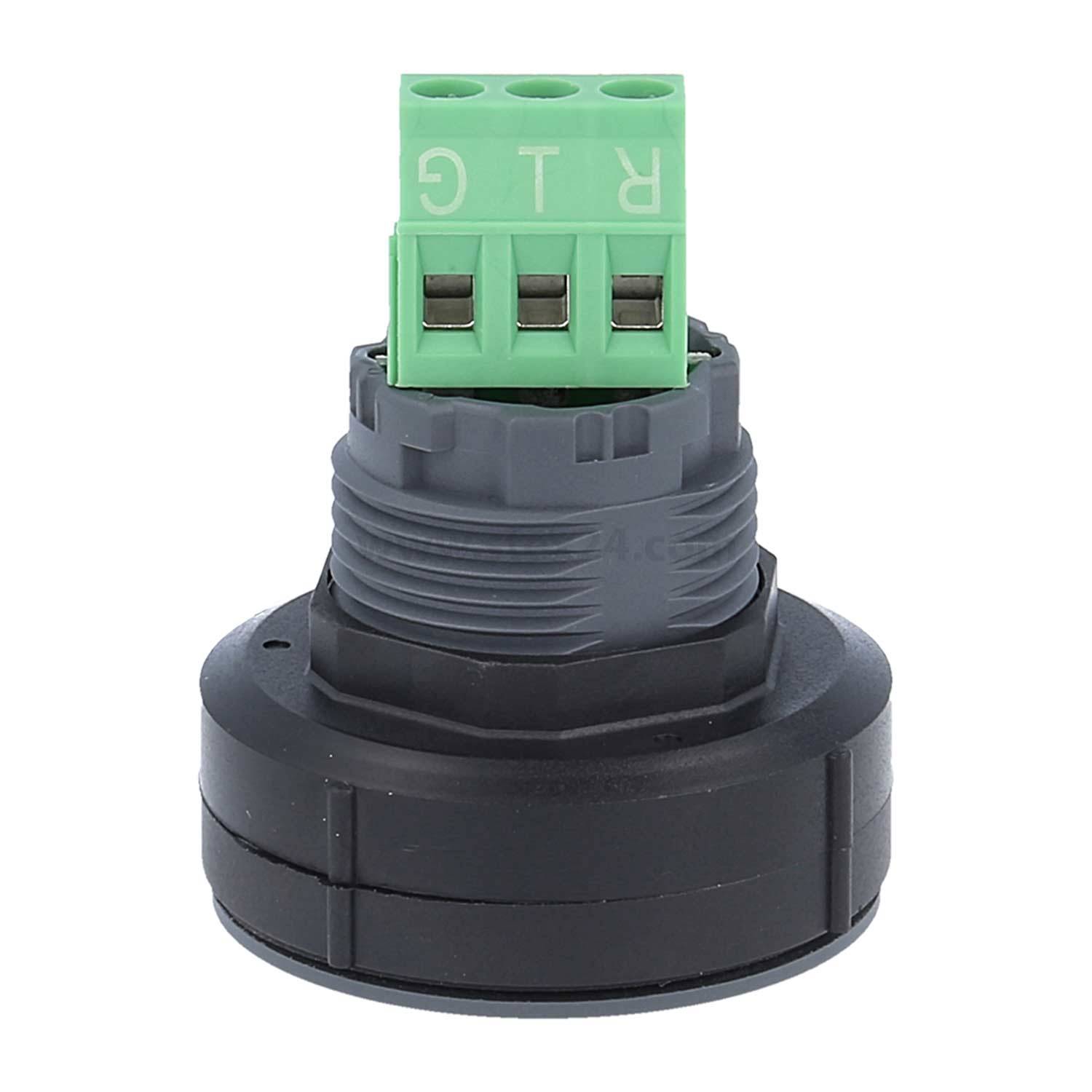

KRJL_230R_G Georg Schlegel LED-Meldeleuchte 2-farbig, für 230V beleuchtbar, rund, KOMBITAST-R-JUWEL Schraubanschluss, Querschnitt 0,14mm² - 1mm²: Typ: LED-Meldeleuchte 2-farbig Bauform: rund Serie: KOMBITAST-R-JUWEL Einbauöffnung: Durchmesser: 30,5mm Anschlusstechnik: Schraubanschluss Einbautiefe: 44,0mm Einbaulage: beliebig Beschriftbar: Ja Beleuchtbar: Ja Querschnitt mm²: 0,14mm² - 1mm² Schutzart: IP65 Anzugsdrehmoment: Montagemutter: 2,5Nm Betriebstemperatur: Temperaturbereich: -25°C bis 55°C Lagertemperatur: -40°C bis 85°C Betriebsspannung: 230V AC / 50 - 60Hz Betriebsstrom: 5mA Nennspannung: 230V AC Nennstrom: 4mA je LED Isolationsspannung: 2,5kV Isolationswiderstand: >=2mOhm Überspannungskategorie: II Verschmutzungsgrad: 2 Schutzklasse: II (Schutzisolierung) Elektrische Daten nach IEC/EN 60947-5-1 (VDE 0660 Teil 200): Bemessungsisolationsspannung: AC250V Technische Daten Lampe: Lampenfassung: keine, LED integriert Lampenspannung max.: 230V AC Lampenleistung max.: 4mA Farbe: Frontrahmen: anthrazit LED: rot-grün Merkmale: - Pinbelegung Pin 1: rot Pin 2: GND Pin 3: grün. - Inkl. Tasterkappe und Bezeichnungsschild. - Steckerbelegung -R-, Betriebsspannung Rot (Phase) -l- gemeinsamer Anschluss für Rot und Grün (Nullleiter) -G-, Betriebsspannung Grün (Phase). - Beim Anschluss auf richtige Polarität achten. Bei falschem Anschluss kommt es zum Ausfall der Signalleuchte. An -R- und -G- dürfen nur gleichphasige AC-Spannungen angeschlossen werden.
