M5Stack ATOMS3R Kamerakit M12 OV3660, 3MP, ESP32-S3, 8MB PSRAM, 8MB Flash, IR, UVC, USB-C, 5V

Beschreibung

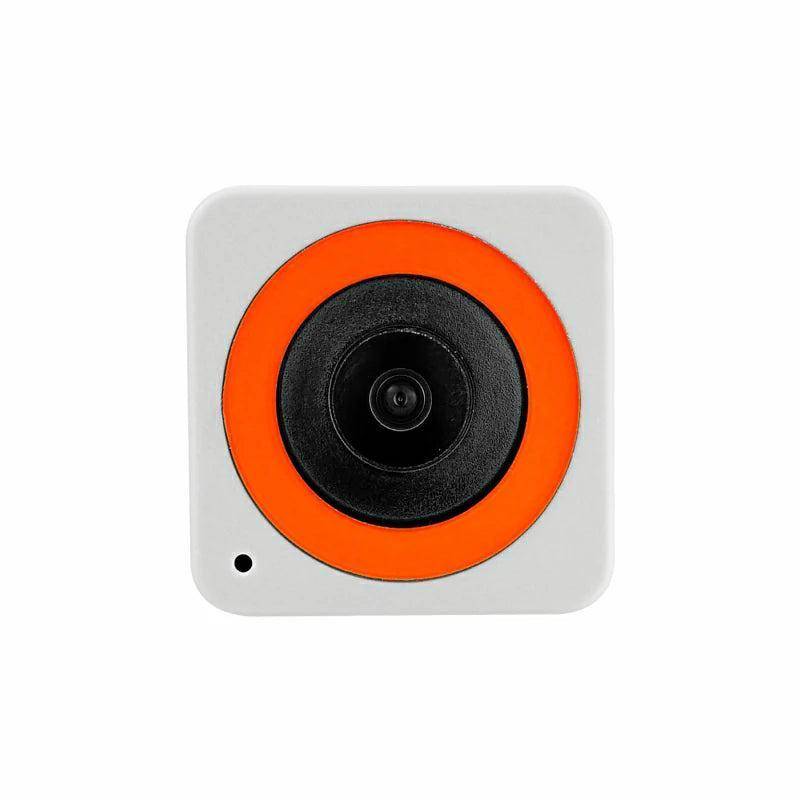

ATOMS3R Kamerakit M12 Version (OV3660)
Das ATOMS3R M12 ist ein programmierbarer IoT-Controller mit integrierter M12-Kamera. Es verfügt über eine 3-Megapixel-Kamera (OV3660), die hochauflösende Bildaufnahmen ermöglicht. Als Hauptcontroller dient der ESP32-S3-PICO-1-N8R8 mit integriertem WiFi, 8MB Flash-Speicher und 8MB PSRAM. Die Spannungsversorgung erfolgt über eine integrierte 5V-zu-3.3V-Wandlerschaltung. Ergänzt wird das Modul durch einen dreiachsigen BMM150-Geosensor sowie einen sechsachsigen BMI270-Bewegungssensor.

Das Gerät ist mit UVC-Firmware (USB Video Class) vorinstalliert, wodurch es ohne Treiberinstallation direkt als USB-Kamera nutzbar ist. Die Steuerung von Infrarot-Signalen zur drahtlosen Übertragung ist ebenfalls möglich. Im Vergleich zu vorherigen Modellen verfügt dieses Produkt über eine verbesserte 3D-Antenne mit erhöhter Leistung und Stabilität.

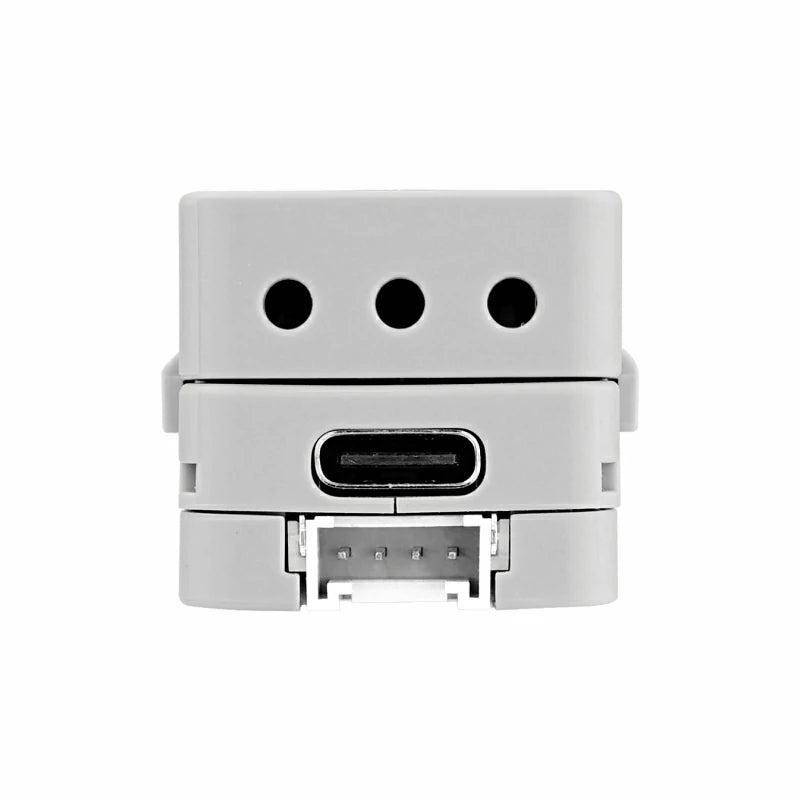

Ein USB-C-Anschluss dient sowohl zur Stromversorgung als auch zum Firmware-Download. Der HY2.0-4P-Port und sechs reservierte GPIO-/Strompins auf der Unterseite ermöglichen einfache Erweiterungen. Mit Abmessungen von 24 × 24 × 22,1 mm eignet sich das Produkt besonders für IoT-Anwendungen, Bildungszwecke und eingebettete Systeme. Der Firmware-Flash-Modus wird durch längeres Drücken des Reset-Knopfes aktiviert, bis die interne grüne LED leuchtet.

Das Modul ermöglicht den Einsatz als USB-Kamera, zur Bewegungs- und Richtungserkennung sowie zur Steuerung intelligenter Geräte. Die Kamera liefert Bilder mit bis zu 30 Bildern pro Sekunde bei einer Auflösung von 3 Megapixeln. Infrarot-LEDs erlauben die drahtlose Steuerung innerhalb eines definierten Abstrahlwinkels. Die Sensorik erfasst präzise Bewegungs- und Magnetfeldinformationen. Das kompakte Design unterstützt tragbare und integrierte Anwendungen im Bereich IoT und smarte Elektronik.

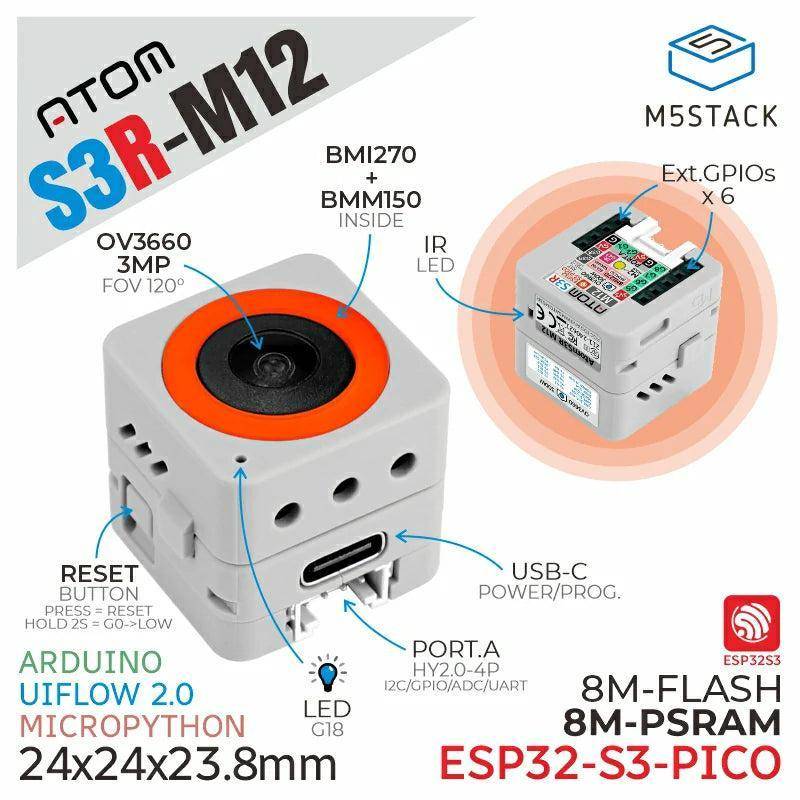

Merkmale im Überblick

• ESP32-S3-PICO-1-N8R8 Controller mit Dual-Core Xtensa LX7
• 3MP OV3660 Kamera mit M12-Gewinde
• Neunachsensystem: BMI270 (6-Achsen) + BMM150 (3-Achsen)
• 8MB Flash und 8MB PSRAM
• USB Video Class (UVC) Firmware für treiberlose Nutzung
• Infrarot-Emissionssteuerung
• HY2.0-4P Erweiterungsport und 6 GPIO-Anschlüsse

• Arduino
• UIFlow
• MicroPython

• SoC: ESP32-S3-PICO-1-N8R8, Dual-Core Xtensa LX7 @ bis zu 240 MHz (USB-OTG-fähig)
• PSRAM: 8MB
• Flash: 8MB
• BMI270 Sensor: Genauigkeit 0,05 % (Beschleunigung), 0,05°/s (Drehgeschwindigkeit), I2C-Adresse: 0x68
• BMM150 Geosensor: Genauigkeit 0,3 μT (Zugriff über BMI270)
• Kamera: OV3660, 3MP, max. 30 fps, Blende F2.4, Brennweite 1,8 ± 5 % mm, Sichtfeld FOV 120°
• Ausgabeformate: RAW RGB, RGB565/555/444, CCIR656, YCbCr422, Kompression
• Infrarot-Reichweite:
  • 180°: 12,46 m
  • 90°: 1,45 m
  • 45°: 3,88 m
• Schlafstromaufnahme:
  • GPIO-5V: 11,63 μA
  • Grove-5V: 10,75 μA
  • USB-5V: 92,50 μA (inkl. PD-Widerstand)

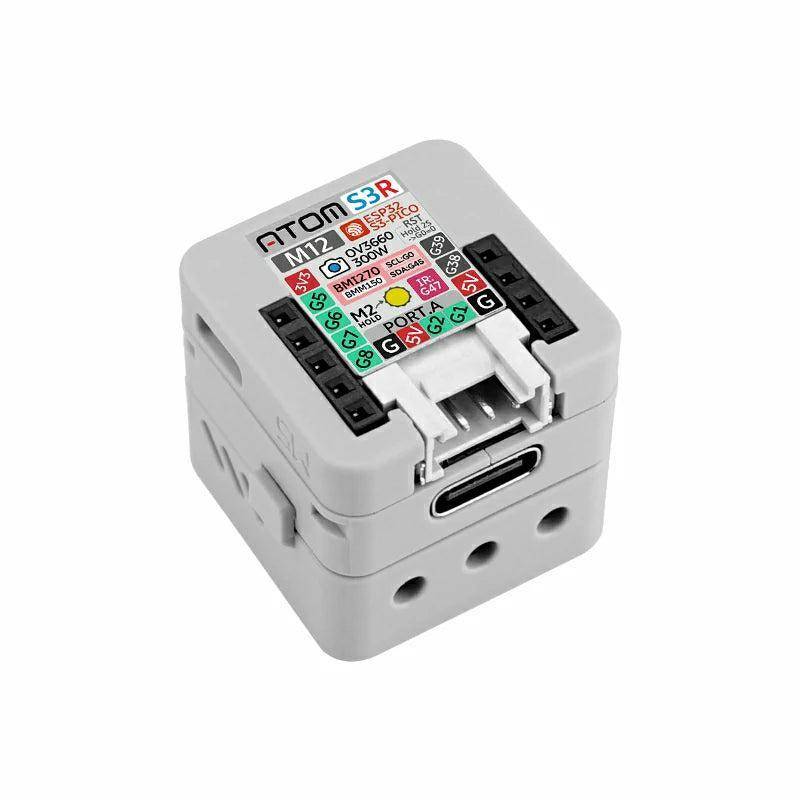

• GPIO-Anschlüsse (unten): G5, G6, G7, G8, G38, G39
• Betriebstemperatur: 0–40 °C
• Produktabmessungen: 24 × 24 × 22,1 mm

• Firmware-Flashmodus aktivierbar über Reset-Taste mit LED-Anzeige
• USB-C-Schnittstelle für Stromversorgung und Firmware-Update

• 1× AtomS3R M12
