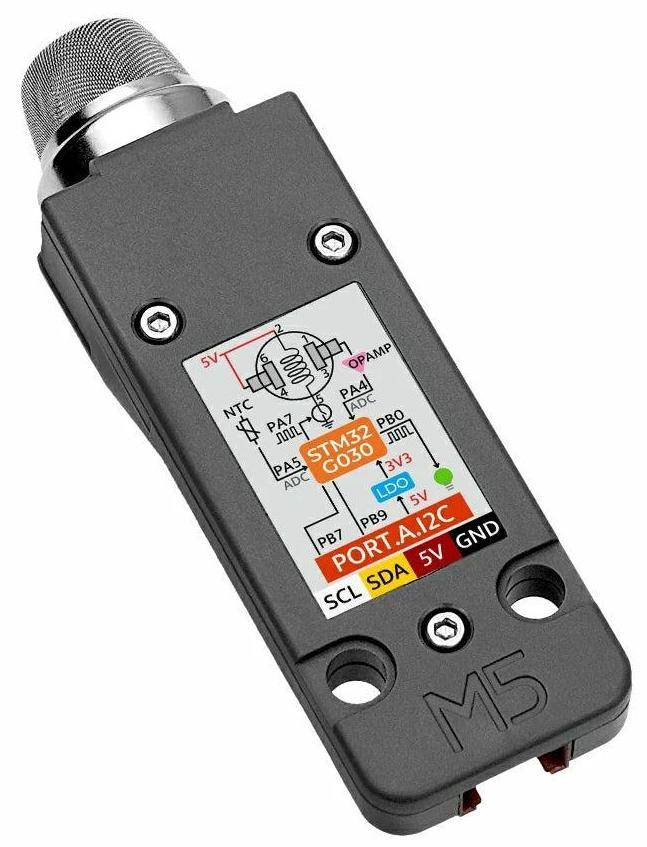

M5Stack MQ-5 Gas Unit (STM32G030)
Die M5Stack MQ-5 Gas Unit basiert auf einem halbleiterbasierten Gassensor (MQ-5) und ist mit einem STM32G030F6P6 Mikrocontroller ausgestattet. Sie dient zur Erkennung brennbarer Gase wie Propan oder Methan in der Umgebung. Über die I2C-Schnittstelle können verschiedene Daten wie Referenzspannung, Sensorspannung, Rohwerte der integrierten 12-Bit- und 8-Bit-ADCs, Firmware-Version und die Temperatur des integrierten Thermistors abgerufen werden.
Der Sensor unterstützt zwei Heizmodi, um die optimale Betriebstemperatur zu erreichen: einen kontinuierlichen Heizmodus mit schneller Aufwärmung und schnellerer Datenbereitstellung sowie einen intermittierenden Heizmodus mit flexibel einstellbaren Heizzyklen zur Reduzierung des Stromverbrauchs. Die Gas Unit ist für Anwendungen in Bereichen wie Smart Home, Luftqualitätsüberwachung und Arbeitssicherheit in der Industrie vorgesehen.
Die Hauptfunktionen umfassen die zuverlässige Erfassung von brennbaren Gasen im Bereich von 300 bis 10000 ppm (Methan und Propan), die flexible Anpassung des Betriebs durch Heizmodi sowie die Überwachung der Temperatur mittels Thermistor. In einfacher Sprache bedeutet das: Das Modul erkennt Gase in der Luft und gibt diese Information über eine Schnittstelle an angeschlossene Geräte weiter. Dadurch kann es genutzt werden, um Räume sicherer zu machen oder Luftqualität zu überwachen.
Das Produkt kann in Hausautomatisierungssystemen, in Luftüberwachungssystemen oder bei sicherheitsrelevanten Überwachungen in industriellen Umgebungen verwendet werden. Die Kommunikation über I2C erlaubt die einfache Integration in bestehende Steuerungen, und die Unterstützung mehrerer MQ-Sensoren macht die Einheit vielseitig einsetzbar.
Merkmale im Überblick
- Integrierter STM32-Kerncontroller
- I2C-Kommunikationsschnittstelle
- Erkennung verschiedener brennbarer Gase wie LPG und Methan
- Zwei Heizmodi: kontinuierlich und intermittierend
- Flexibel einstellbare Heizzyklen im intermittierenden Modus zur Reduzierung des Stromverbrauchs
- Integrierter Thermistor zur Temperaturüberwachung
- Auslesbare interne Referenz- und Sensorspannung
- Standard MQ-Sensor-Schnittstelle, kompatibel mit MQ-2, MQ-3, MQ-7, MQ-135 und weiteren
- Arduino
- UiFlow2
- Weitere MQ-Sensoren (MQ-2, MQ-3, MQ-7, MQ-135, etc.)
- MCU: STM32G030F6P6, 32-bit ARM Cortex-M0+ Prozessor
- Sensor: MQ-5 Gassensor für brennbare Gase
- Kommunikationsschnittstelle: I2C bei Adresse 0x11, konfigurierbar
- Betriebsstrom: Ausgeschaltet DC 5.02V bei 6.88mA; kontinuierlicher Heizmodus DC 5.05V bei 188.89mA
- Erkannte Gase: LPG, Methan
- Messbereich: 300 ~ 10000 ppm (Methan, Propan)
- Empfohlene Vorheizzeit im kontinuierlichen Heizmodus: 20s
- Produktgröße: 64.0 x 24.0 x 25.0 mm
- Produktgewicht: 19.3 g
- Verpackungsgröße: 138.0 x 93.0 x 25.0 mm
- Bruttogewicht: 24.7 g
- Firmware-Version über I2C abrufbar

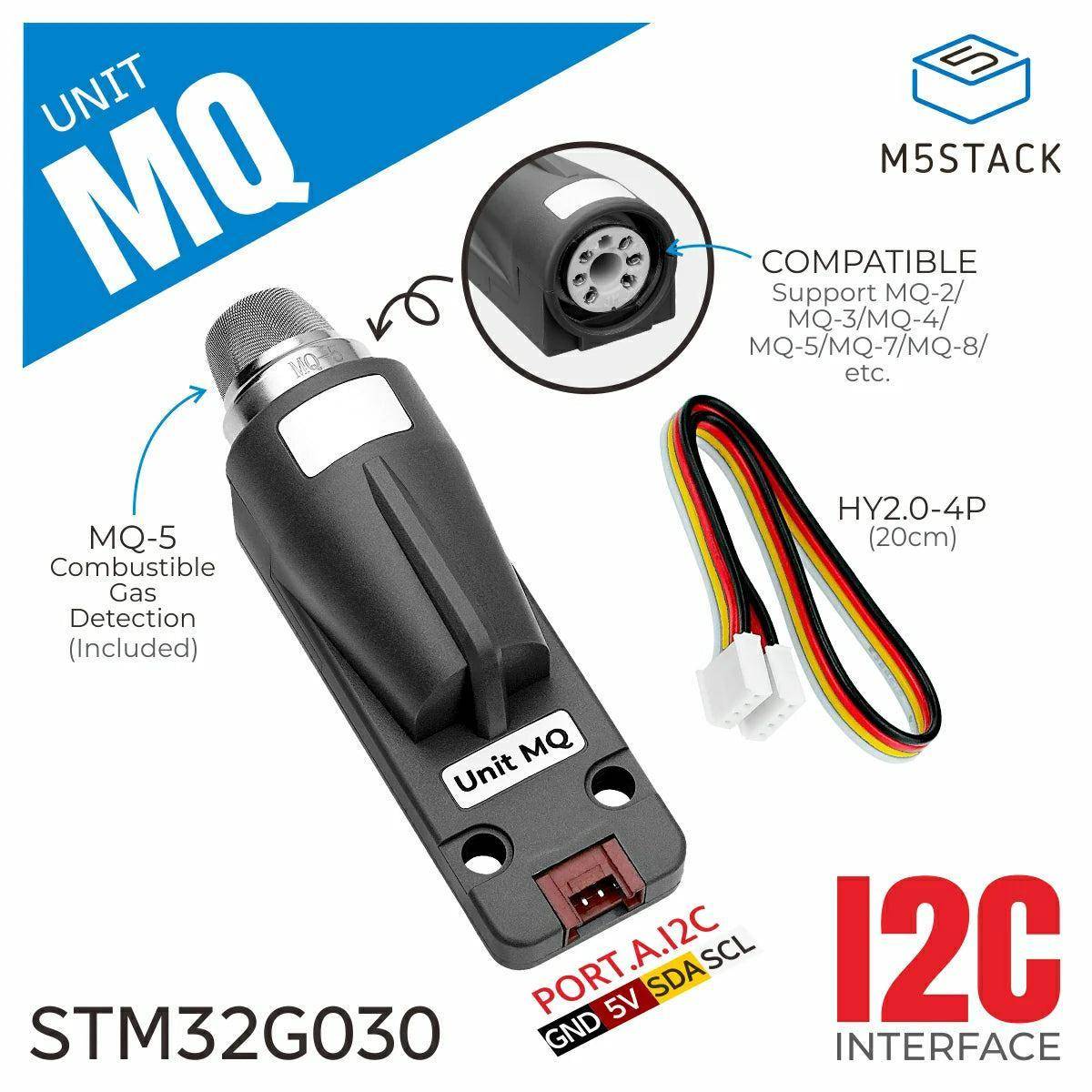

- 1 x Unit MQ
- 1 x HY2.0-4P Grove-Kabel (20 cm)
- Dokumentation M5Stack MQ-5 Gas Unit
