M5Stack Tab5 IoT Development Kit (ESP32-P4), ohne NP-F550 Battery
Das M5Stack Tab5 IoT Development Kit ist ein tragbares, entwicklerorientiertes IoT-Terminalgerät mit einer dualen SoC-Architektur und umfangreichen Hardware-Ressourcen. Es basiert auf dem ESP32-P4 SoC mit RISC-V-Architektur, ausgestattet mit 16 MB Flash und 32 MB PSRAM. Für die drahtlose Kommunikation wird das ESP32-C6-MINI-1U Modul verwendet, das Wi-Fi 6 unterstützt und über ein Antennensystem verfügt, das zwischen einer integrierten 3D-Antenne und einem externen MMCX-Antennenanschluss umgeschaltet werden kann. Dadurch kann das Gerät flexibel an verschiedene Einsatzumgebungen angepasst werden und gewährleistet eine hohe Datenübertragungsrate bei niedriger Latenz.

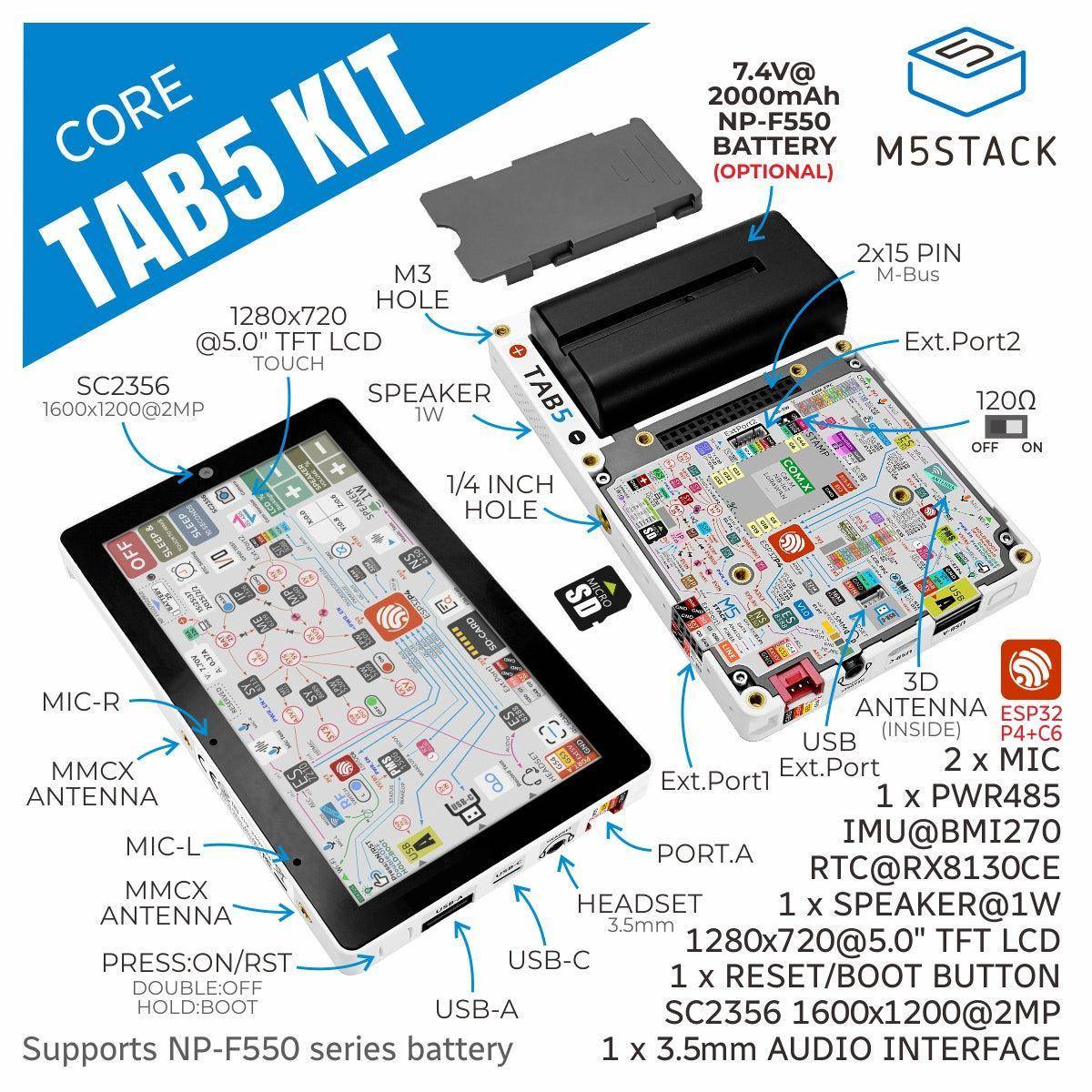

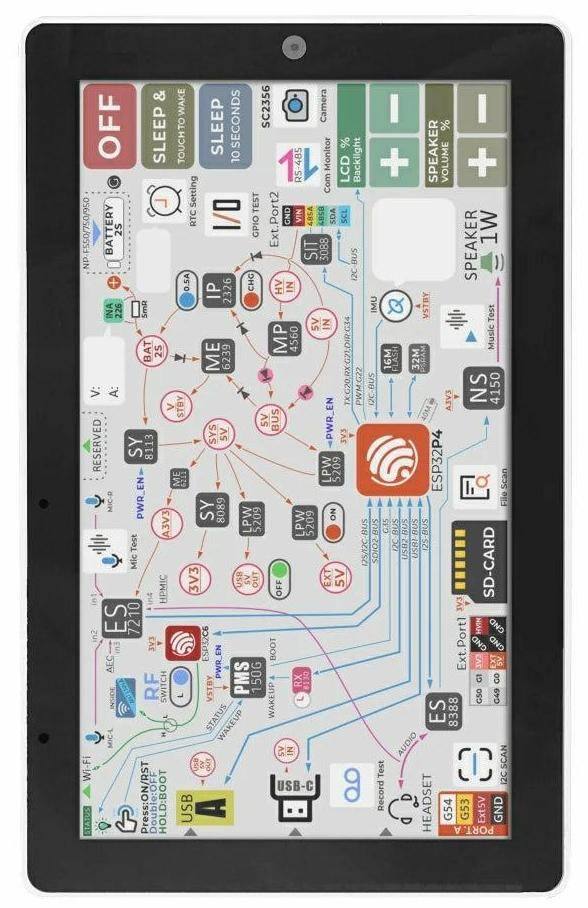

Für Anzeige und Interaktion verfügt das Tab5 über ein 5 Zoll großes IPS-TFT-Display mit einer Auflösung von 1280 × 720 Pixeln, das über MIPI-DSI angesteuert wird. Die Touch-Eingabe erfolgt über den GT911 Multi-Touch-Controller (I²C), der eine präzise und reaktionsschnelle Bedienung ermöglicht. Eine integrierte 2-Megapixel-Kamera (SC2356, 1600 × 1200 Pixel) mit MIPI-CSI-Schnittstelle erlaubt die Erfassung von HD-Videos und Bildern sowie Anwendungen im Bereich Edge AI, wie Gesichtserkennung oder Objektverfolgung.

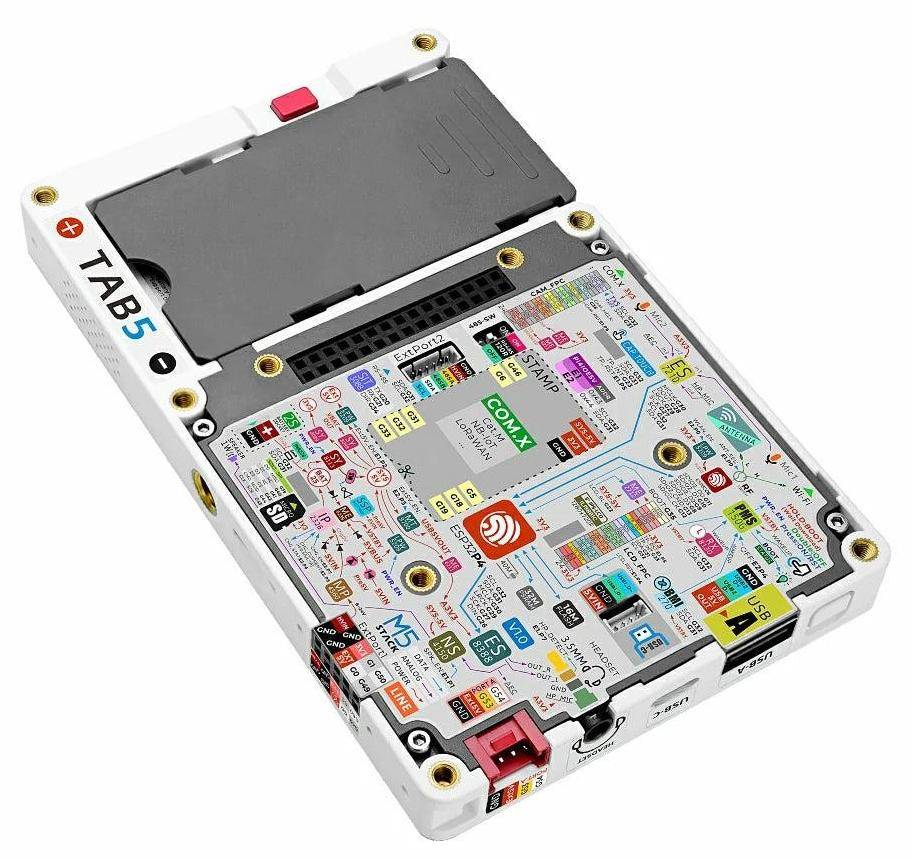

Für Ein- und Ausgaben stehen ein USB-A-Host-Port, ein USB-C-OTG-Port (USB 2.0), eine RS-485-Schnittstelle (SIT3088 mit umschaltbarem 120-Ω-Abschluss), ein GROVE-Anschluss, ein M5BUS-Port, ein GPIO_EXT-Header und ein Micro-SD-Kartensteckplatz zur Verfügung. Zusätzlich besitzt das Gerät eine STAMP-Lötfläche zur Erweiterung mit Cat.M-, NB-IoT- oder LoRaWAN-Modulen. Über die Reset/Boot-Taste lassen sich Firmware-Updates durchführen und ein Neustart auslösen.
Das Audiosystem basiert auf dem ES8388-Audiocodec mit ES7210-AEC-Front-End, einem Dual-Mikrofon-System, einem 3,5-mm-Kopfhöreranschluss und einem 1-W-Lautsprecher (8 Ω, NS4150B). Für Bewegungserkennung ist ein BMI270-Sechsachsen-Sensor (Beschleunigung + Gyroskop) integriert, der den Mikrocontroller bei Bewegung wecken kann. Das Energiemanagement umfasst eine RX8130CE-Echtzeituhr mit Weckfunktion, eine austauschbare 2S-NP-F550-Lithium-Ionen-Batterie und Schaltkreise für Ladevorgang (IP2326), Spannungswandlung (MP4560) und Leistungsüberwachung (INA226). Ein seitlicher Netzschalter ermöglicht das Ein- und Ausschalten des Geräts.
Das Gehäuse ist mit einer standardisierten 1/4"-20-Stativgewindemutter an der Seite ausgestattet, um das Gerät auf Stativen oder Halterungen zu montieren. Dies erleichtert den Einsatz bei Videoaufnahmen, Überwachung oder Automatisierung. Das Tab5 ist für den Einsatz in Smart-Home-Steuerungen, Fernüberwachungssystemen, industrieller Automatisierung, IoT-Prototyping und Bildungsforschung geeignet und bietet eine leistungsfähige, erweiterbare Plattform für Entwickler und Unternehmen.
Merkmale im Überblick
- ESP32-P4 Dual-Core-MCU mit RISC-V-Architektur
- ESP32-C6-Modul mit Wi-Fi 6-Unterstützung
- Integrierte 3D-Antenne und externer MMCX-Antennenanschluss
- 5″ 720p IPS-TFT-Display mit MIPI-DSI
- GT911-Multi-Touch-Steuerung
- 2-Megapixel-Kamera (SC2356) mit MIPI-CSI
- USB-A-Host und USB-C-OTG
- RS-485-Industrieschnittstelle
- GROVE- und M5BUS-Erweiterungsschnittstellen
- Micro-SD-Kartensteckplatz
- STAMP-Erweiterungspad für IoT-Module
- ES8388-Audiocodec mit Dual-Mikrofonsystem
- 1-W-Lautsprecher und 3,5-mm-Klinke
- BMI270-Sechsachsen-Sensor für Bewegungserkennung
- RX8130CE-Echtzeituhr mit Interrupt-Wakeup
- 2S NP-F550 Lithium-Ionen-Akku (austauschbar)
- Seitliche 1/4"-20-Stativaufnahme
- ESP-IDF Entwicklungsumgebung
- M5Stack-Module und -Erweiterungen
- Cat.M / NB-IoT / LoRaWAN-Kommunikationsmodule
- Hauptcontroller: ESP32-P4NRW32 (RISC-V 32-Bit, Dual-Core/Single-Core, bis 400 MHz)
- Drahtlosmodul: ESP32-C6-MINI-1U (Wi-Fi 6 @ 2,4 GHz / Thread / ZigBee)
- Antenne: Integrierte 3D-Antenne und MMCX-Anschluss
- Flash-Speicher: 16 MB
- PSRAM: 32 MB
- Display: 5″ IPS-TFT (1280 × 720)
- Touch-Steuerung: GT911 Multi-Touch (I²C)
- Kamera: SC2356, 2 MP (1600 × 1200), MIPI-CSI
- Audio: ES8388 Codec, ES7210 AEC Front-End
- Mikrofone: Dual-Mikrofon-System mit AEC
- Lautsprecher: 1 W @ 8 Ω NS4150B
- Kopfhöreranschluss: 3,5 mm
- USB: USB-A (Host), USB-C (USB 2.0 OTG)
- RS485: SIT3088 mit 120-Ω-Abschlusswiderstand
- Erweiterungen: GROVE, M5BUS, GPIO_EXT
- Speichererweiterung: Micro-SD-Kartensteckplatz
- Erweiterungspad: STAMP (für Cat.M / NB-IoT / LoRaWAN)
- Bewegungssensor: BMI270 Sechsachsen-Sensor (Beschleunigung + Gyroskop)
- Echtzeituhr: RX8130CE RTC (Interrupt-Wakeup)
- Lademanagement: IP2326
- Leistungsüberwachung: INA226 (Strom/Spannung)
- Akku: 2S NP-F550, 7,4 V, 2000 mAh (14,8 Wh), austauschbar
- Abmessungen: Tab5: 128 × 80 × 12 mm, Tab5 Kit: 128 × 80 × 26,7 mm
- Gewicht: Tab5: 124 g, Tab5 Kit: 277,4 g, Akku: 97,9 g
- Verpackungsgröße: Tab5: 148 × 103 × 21 mm, Tab5 Kit: 191 × 103 × 25 mm
- Bruttogewicht: Tab5: 162,5 g, Tab5 Kit: 277,4 g
- Dual-SoC-Architektur für parallele Verarbeitung und drahtlose Kommunikation
- Flexible Antennenkonfiguration für unterschiedliche Einsatzbedingungen
- Geeignet für Smart-Home-Steuerung, IoT-Entwicklung, Fernüberwachung und industrielle Anwendungen
- 1x Tab5
- 1x 1,25-6P Anschlusskabel
- M5Stack Tab5 Dokumentation
