Beschreibung

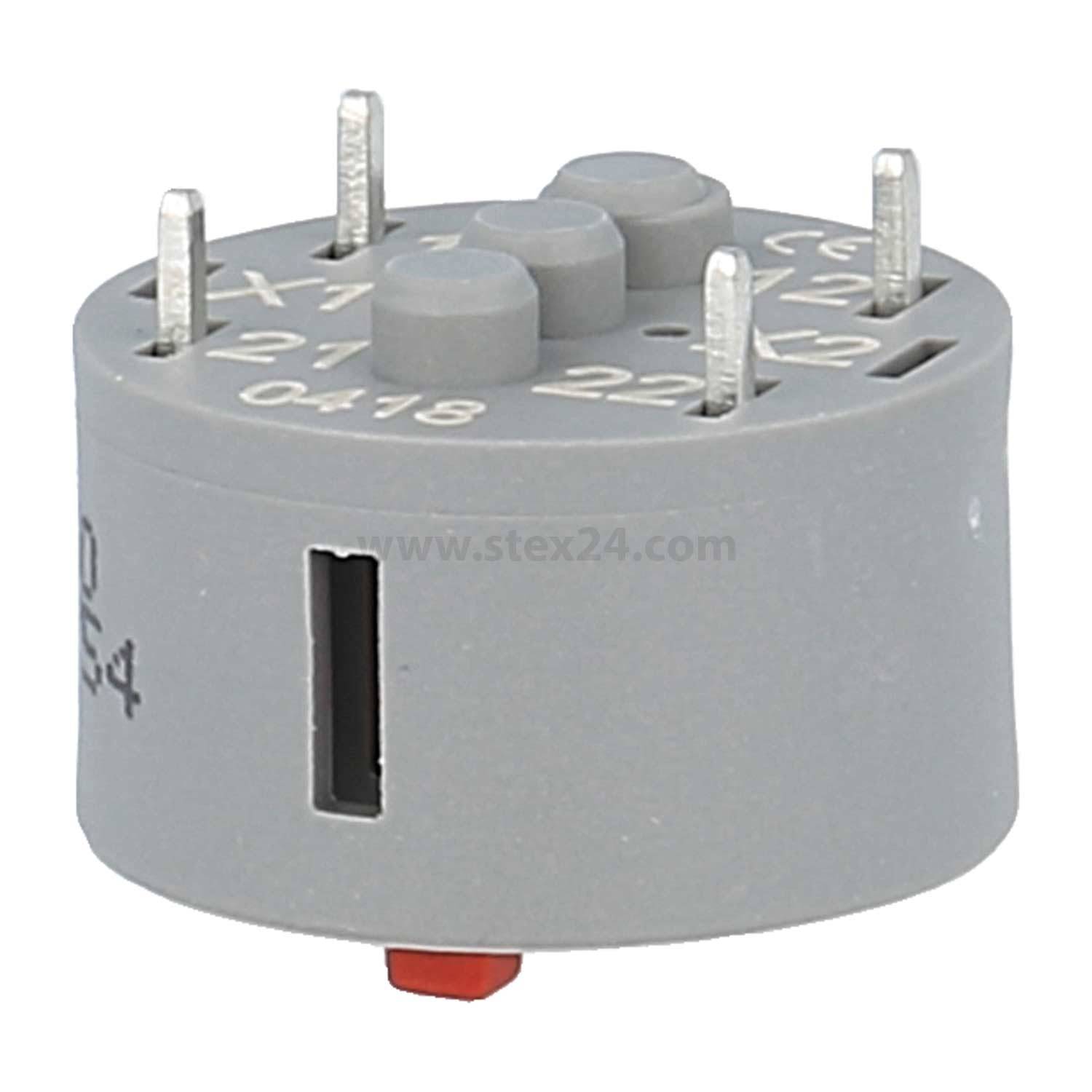

PTSO Georg Schlegel Tastkontaktgeber, 1Ö Kontaktgeber PT Printanschluss: Typ: Tastkontaktgeber Serie: Kontaktgeber P Hub: 2,3mm Anschlusstechnik: Printanschluss Kontaktart: 1 Öffner Beschriftbar: Nein Beleuchtbar: Nein Schutzart: IP00 Betriebstemperatur: Temperaturbereich: -25°C bis 70°C Lagertemperatur: -40°C bis 80°C Öffnerkontakt zwangsöffnend: gemäß EN60947-5-1, Anh. K Mechanische Lebensdauer: 1 Mio. Schaltspiele EL. Lebensdauer (Nennlast): 1 Mio. Betätigungen bei Nennlast Schaltfunktion: Tastfunktion Min. Spannung: 5V Min. Strom: 1mA Durchgangswiderstand NO: <20mOhm Durchgangswiderstand NC: <20mOhm Prellzeit NO: <10ms Prellzeit NC: <10ms Elektrische Daten nach IEC/EN 60947-5-1 (VDE 0660 Teil 200): Gebrauchskategorie: AC15 B300 / DC13 Q300 Bemessungsbetriebsspannung: AC240V/120V / DC250V/125V/60V/24V Bemessungsbetriebsstrom: AC1,5A/3A / DC0,27A/0,55A/1A/2A Bemessungsisolationsspannung: AC250V / DC250V Thermischer Dauerstrom: AC5A Schaltvermögen: AC10Ie / DC1,1Ie Elektrische Daten nach IEC/EN 61058-1 (VDE 0630 Teil1): Bemessungsspannung: 250V Bemessungsstrom: 6(4)A Werkstoff: Kontakt: Silber (Ag) Nickel (Ni) Zulassungen / Normen: nach UL508: Rating: Pilot duty B300, 24 DC/3A, Au: 42V DC/100mA Merkmale: - Der Kontaktgeber wird in den Betätigerhals eingesteckt, Distanzbuchsen sorgen für die Verbindung von Leiter- und Montageplatte in richtigen Abstand. - Der Positionsversatz zwischen Betätigungselement und Schaltelement muss in einem Kreisdurchmesser 0,2mm liegen.
