M5Stack Stamp-S3A ESP32-S3FN8 Modul, Wi-Fi, 240MHz, 8MB Flash, 23 GPIO, UART, SPI, I2C, PWM, 5V

Beschreibung

M5Stack Stamp-S3A ESP32-S3FN8 Modul

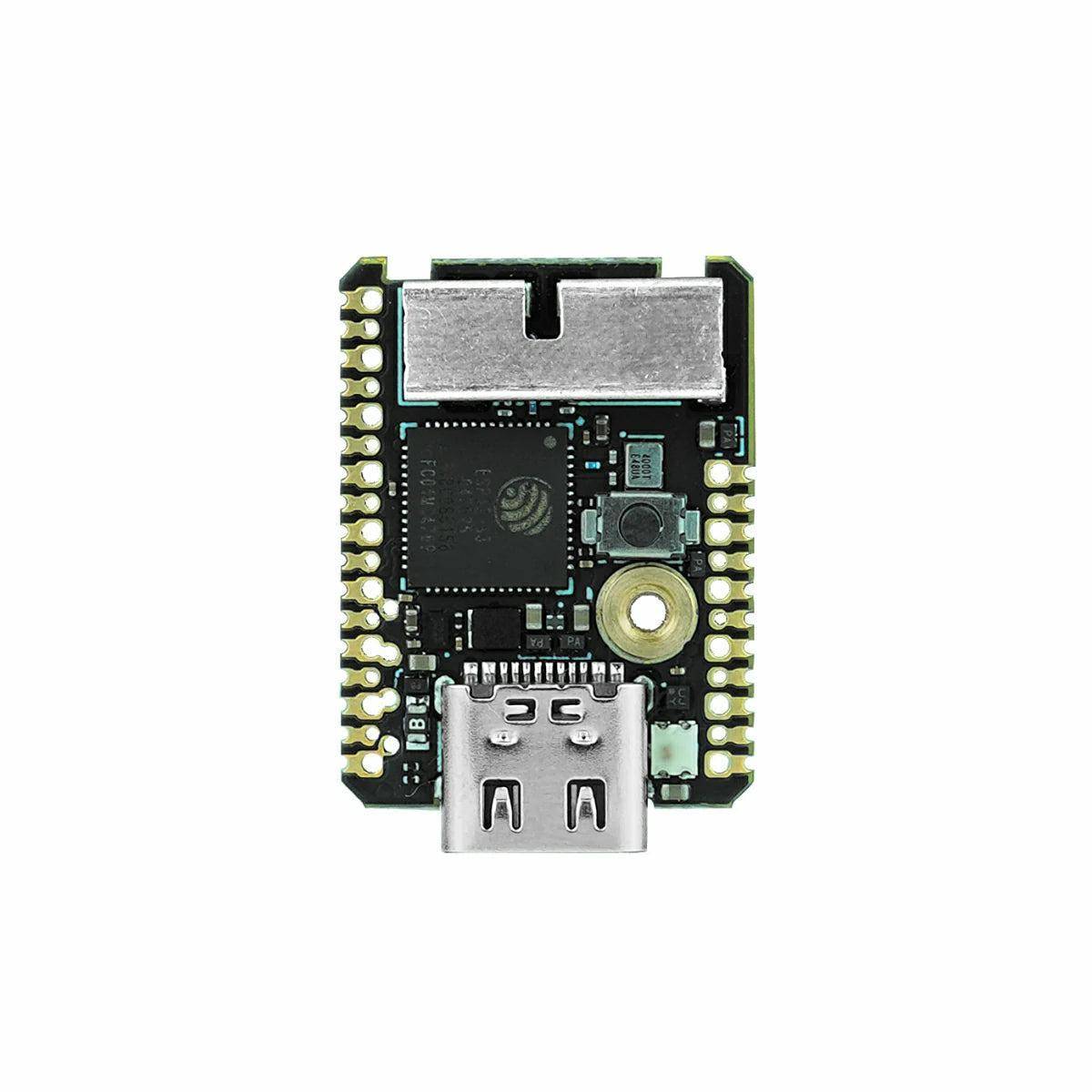

Das Stamp-S3A ist ein kompaktes Embedded-Modul auf Basis des Espressif ESP32-S3FN8. Es verfügt über einen 240 MHz Xtensa 32-Bit LX7 Dual-Core-Prozessor, integriert 8 MB Flash, eine programmierbare RGB-LED und eine benutzerdefinierbare Taste. Eine optimierte 3D-Antennenkonstruktion sorgt für stabile drahtlose Kommunikation. 23 GPIOs stehen über 1,27 mm / 2,54 mm Pitch SMT/DIP-Pin-Header oder -Sockel zur Verfügung und ermöglichen eine einfache Integration in Leiterplatten. Dadurch können Anwendungen effizient entwickelt und umgesetzt werden.

Dieses Modul eignet sich für den Einsatz in Smart-Home-Anwendungen, IoT-Geräten, industriellen Steuerungssystemen und Wearables. Es bietet flexible Anschlussmöglichkeiten, umfangreiche I/O-Ressourcen und unterstützt verschiedene Entwicklungsplattformen.

Das Modul dient als kompakter Mikrocontroller mit integrierter Wi-Fi-Funktion und programmierbaren Bedienelementen. Es kann in einer Vielzahl von Projekten genutzt werden, bei denen eine schnelle und einfache Anbindung von Sensoren, Aktoren oder Displays erforderlich ist. Die GPIO-Pins ermöglichen den Zugriff auf wichtige Schnittstellen wie UART, SPI, I2C oder PWM.

Merkmale im Überblick

• ESP32-S3FN8 Dual-Core-Prozessor mit 240 MHz
• Integrierter 8 MB Flash-Speicher
• Optimierte 2,4 GHz 3D-Antenne
• 23 GPIOs mit 1,27 mm und 2,54 mm Pitch
• Programmierbare RGB-LED und Taste
• Unterstützung für verschiedene Entwicklungsplattformen

• UiFlow2
• Arduino IDE
• ESP-IDF
• PlatformIO

• SoC: ESP32-S3FN8
• Flash: 8 MB
• Eingangsspannung: DC 5 V
• Prozessor: Xtensa 32-Bit LX7 Dual-Core, 240 MHz
• Benutzeroberfläche: programmierbare Taste × 1, RGB-LED (WS2812B-2020) × 1
• Antenne: 2,4 GHz 3D-Antenne
• I/O-Schnittstellen: 23 GPIOs (G0–G15, G39–G46)
• Unterstützte Schnittstellen: Touch Sensor, SD/SDIO/MMC Host, SPI, SDIO/SPI Slave, EMAC, Motor PWM, LED PWM, UART, I²C, I²S, GPIO, Pulse Counter
• Pitch: 2,54 mm und 1,27 mm
• LCD FPC Pitch: 0,5 mm bei 12P oder 8P
• Betriebstemperatur: 0 ~ 40 °C
• Abmessungen: 26,0 × 18,0 × 4,7 mm
• Produktgewicht: 2,9 g
• Verpackungsgröße: 138,0 × 93,0 × 10,5 mm
• Bruttogewicht: 7,1 g

• DC-DC: MUN3CAD01-SC

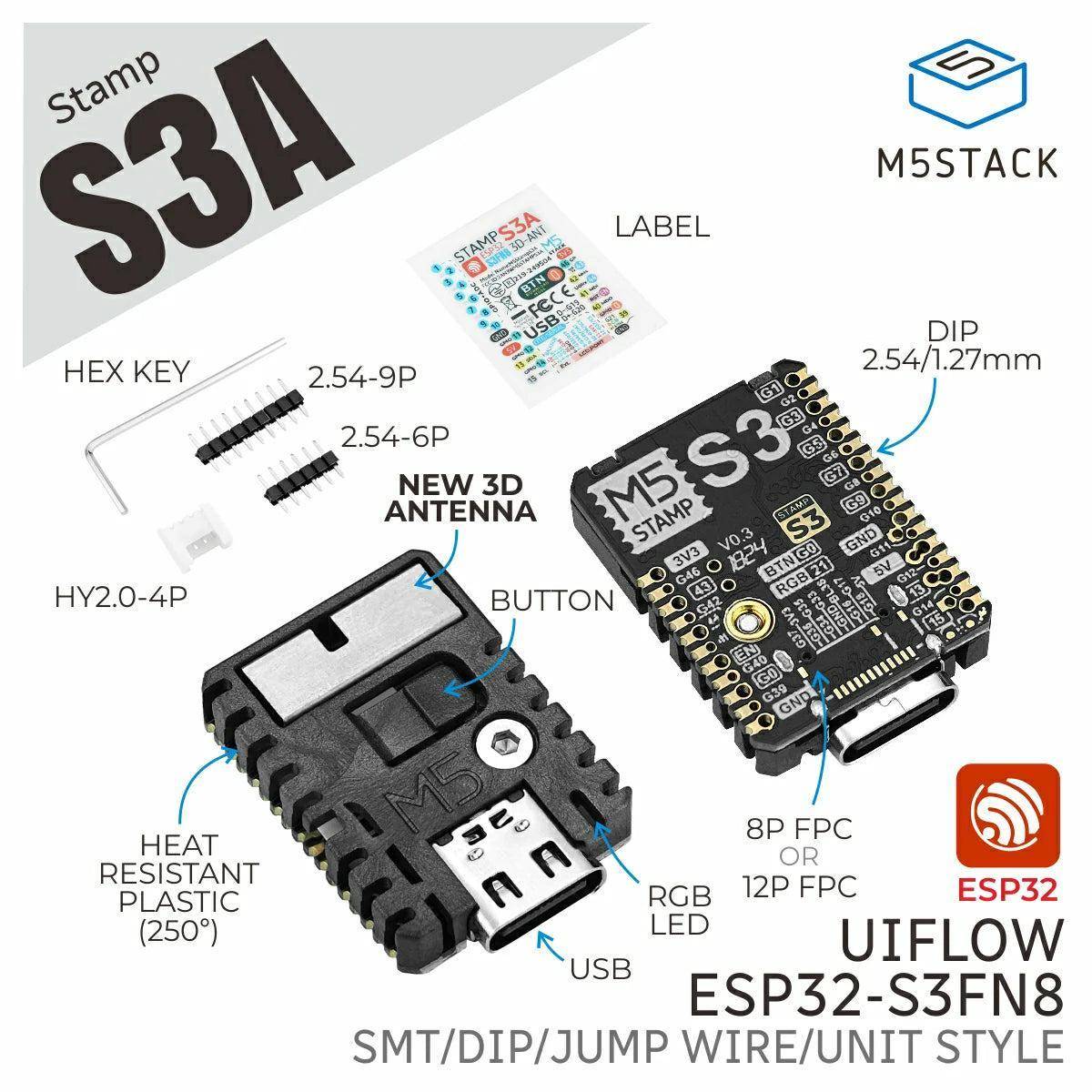

• 1 × Stamp-S3A Modul
• 1 × HY2.0-4P Terminal
• 1 × 2.54-9P Male Header
• 1 × 2.54-6P Male Header
• 1 × Sechskantschlüssel L-Form 1,5 mm (für M2-Schraube)
• 1 × Pin-Aufkleber

• Produktdokumentation
