PCE Instruments Oberflächenwiderstandsmessgerät PCE-SRM 20 |Messbereich 10³Ω ... 10¹²Ω |±0,5 Dekade |inkl. 2 Elektroden

Überblick

Testspannungen 10 V und 100 V
Ein-Tasten-Bedienung
inkl. 2 Elektroden
2 m Messleitungen

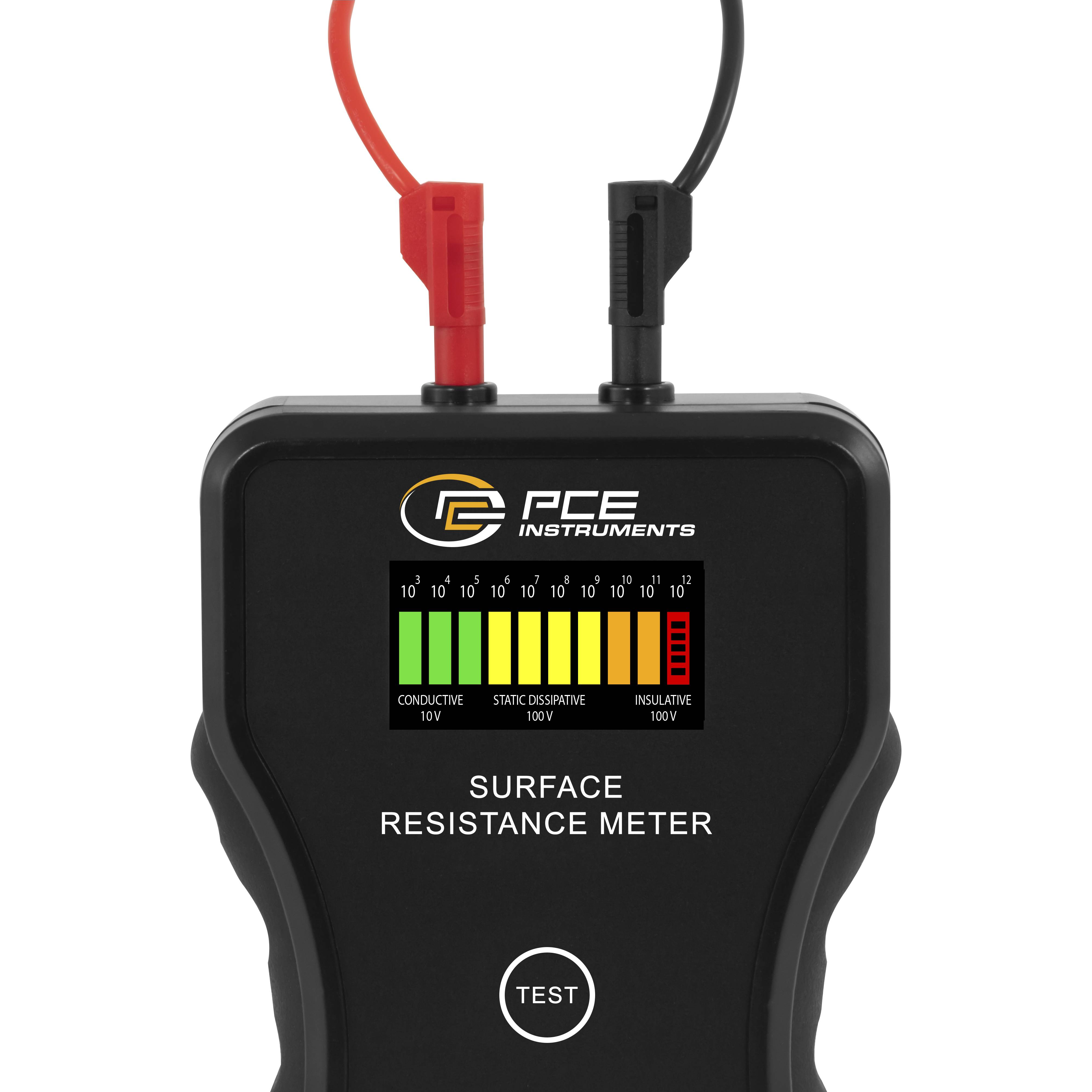

Logarithmische Skala

Beschreibung

Die Sicherung empfindlicher elektronischer Komponenten in Fertigungs- und Handhabungsumgebungen erfordert präzise Messtechnik. Das Oberflächenwiderstandsmessgerät ist das unverzichtbare, tragbare Instrument für die schnelle und zuverlässige Überprüfung des Oberflächenwiderstands von Materialien in ESD-kontrollierten Bereichen.

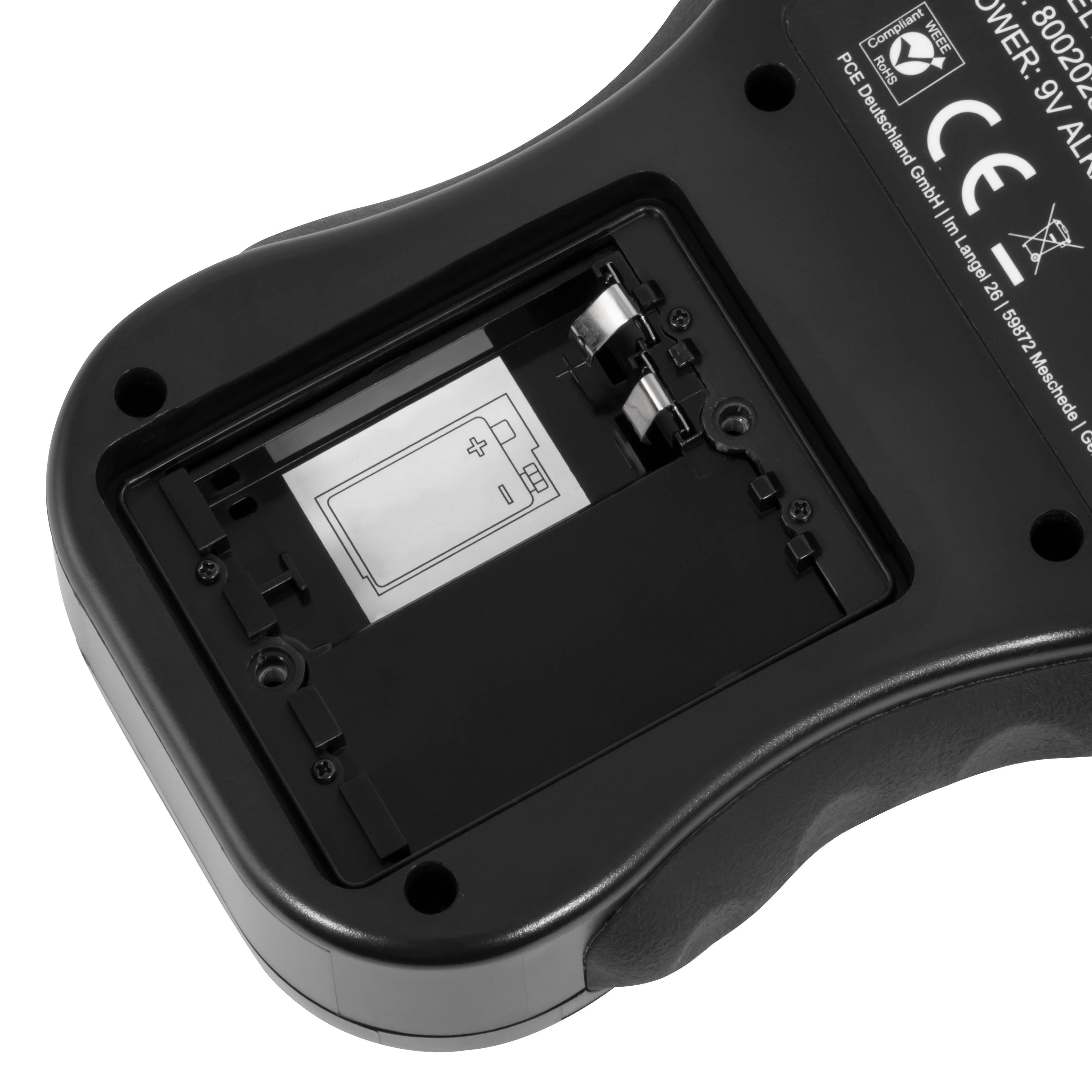

Das Oberflächenwiderstandsmessgerät ist batteriebetrieben und verfügt über integrierte Parallelelektroden, die eine direkte Prüfung des Material-Oberflächenwiderstands ermöglichen. Dank des automatischen Prüfspannungswählers gewährleistet der Oberflächenwiderstandsprüfer höchste Messgenauigkeit über alle relevanten Bereiche. Die Prüfspannung schaltet automatisch von 10 V auf 100 V um, sobald der gemessene Widerstand den Wert von 1 × 10⁵ Ohm überschreitet.

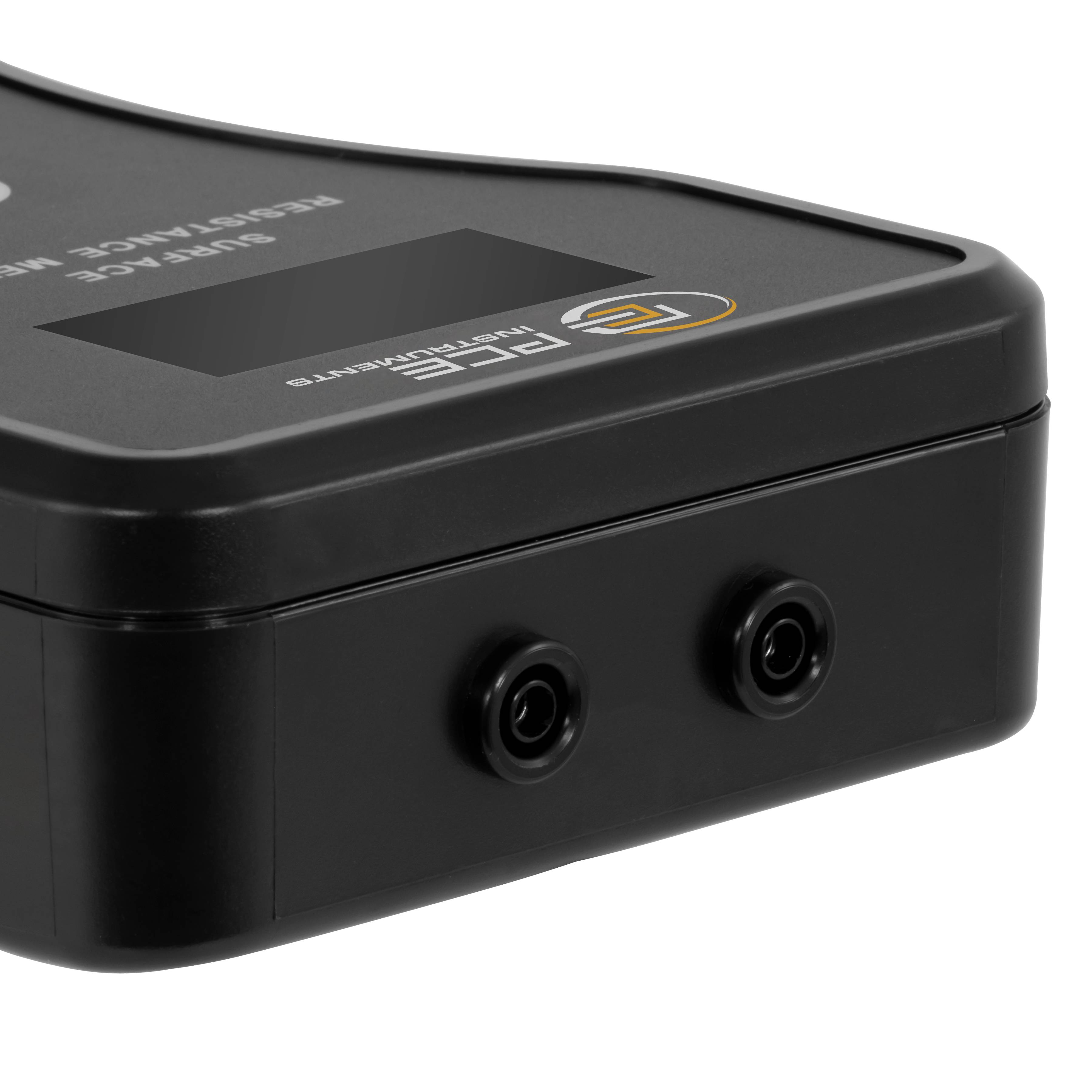

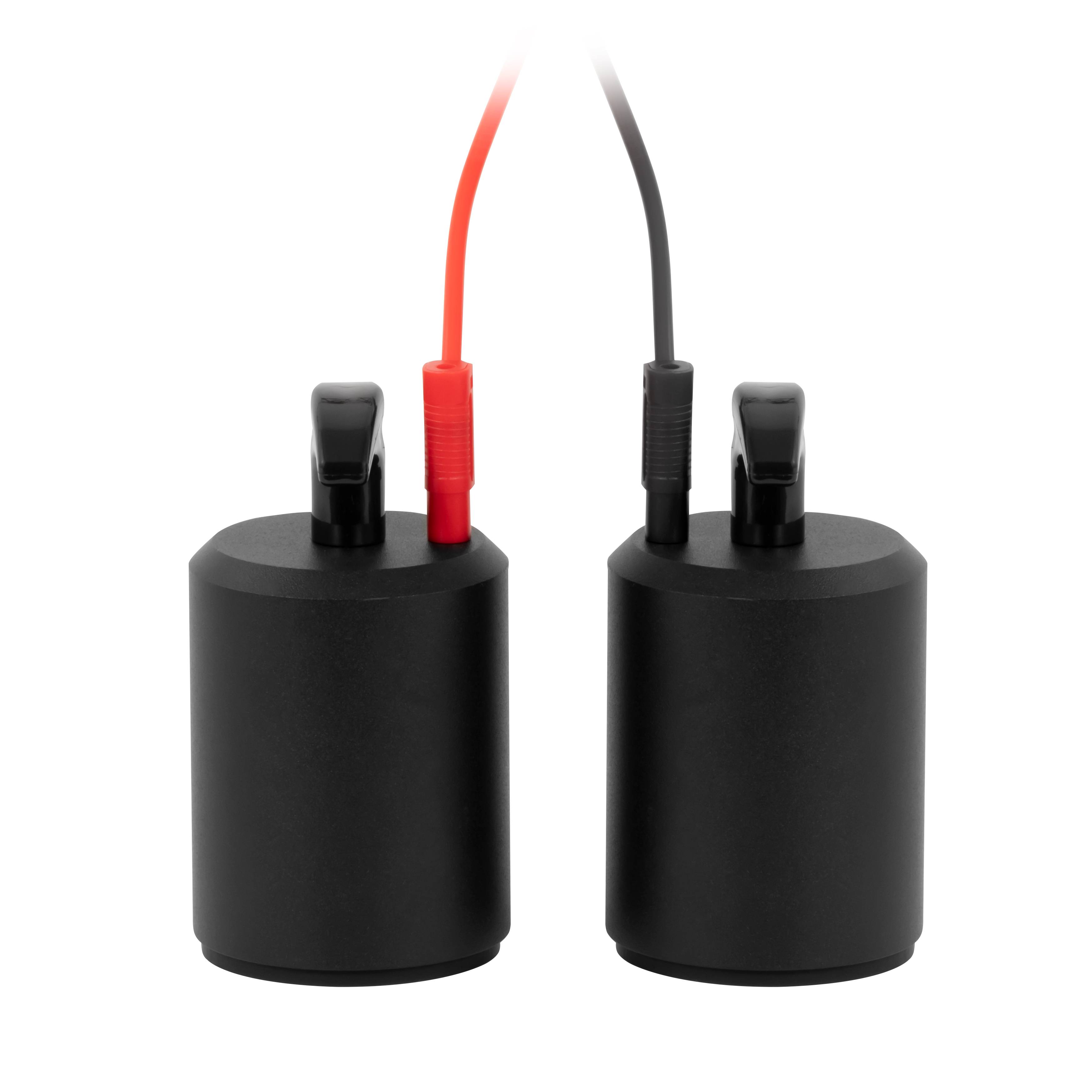

Zwei Bananenbuchsen ermöglichen den Anschluss externer Elektroden mit einem Gewicht von etwa 2,25 kg. Mit diesen Zusatzkomponenten ist das Oberflächenwiderstandsmessgerät in der Lage, professionelle Konformitätsmessungen durchzuführen, wie etwa den Widerstand Punkt-zu-Punkt (RTT) oder den Widerstand zur Geräteerdung (RTG). Die mit diesem Oberflächenwiderstandsmessgerät gewonnenen Messdaten sind essenziell, um die Einhaltung eines Compliance-Verification-Plans sicherzustellen (ANSI/ESD S20.20-2007).

Das Oberflächenwiderstandsmessgerät eignet sich ideal für den Einsatz in der Elektronikfertigung, zur Überprüfung von ESD-Arbeitsmatten, Werkbänken und Bodenbelägen oder auch in Labor-Umgebungen und zur Qualitätssicherung.

Lieferumfang

• 1 x Oberflächenwiderstandsmessgerät PCE-SRM 20
• 2 x Elektroden 2,25 kg
• 2 x Messleitungen 2 m
• 1 x Krokodilklemme
• 1 x Metallplatte
• 1 x Kalibrierzertifikat
• 1 x 9 V Blockbatterie
• 1 x Transportkoffer
