VOLTCRAFT LSG-20 Leitungssucher Identifikation

Überblick

CAT III 480 V
Zum Verfolgen von Unterboden-Kabelwegen, Wasserleitungen und Heizungsrohrleitungen aus Metall

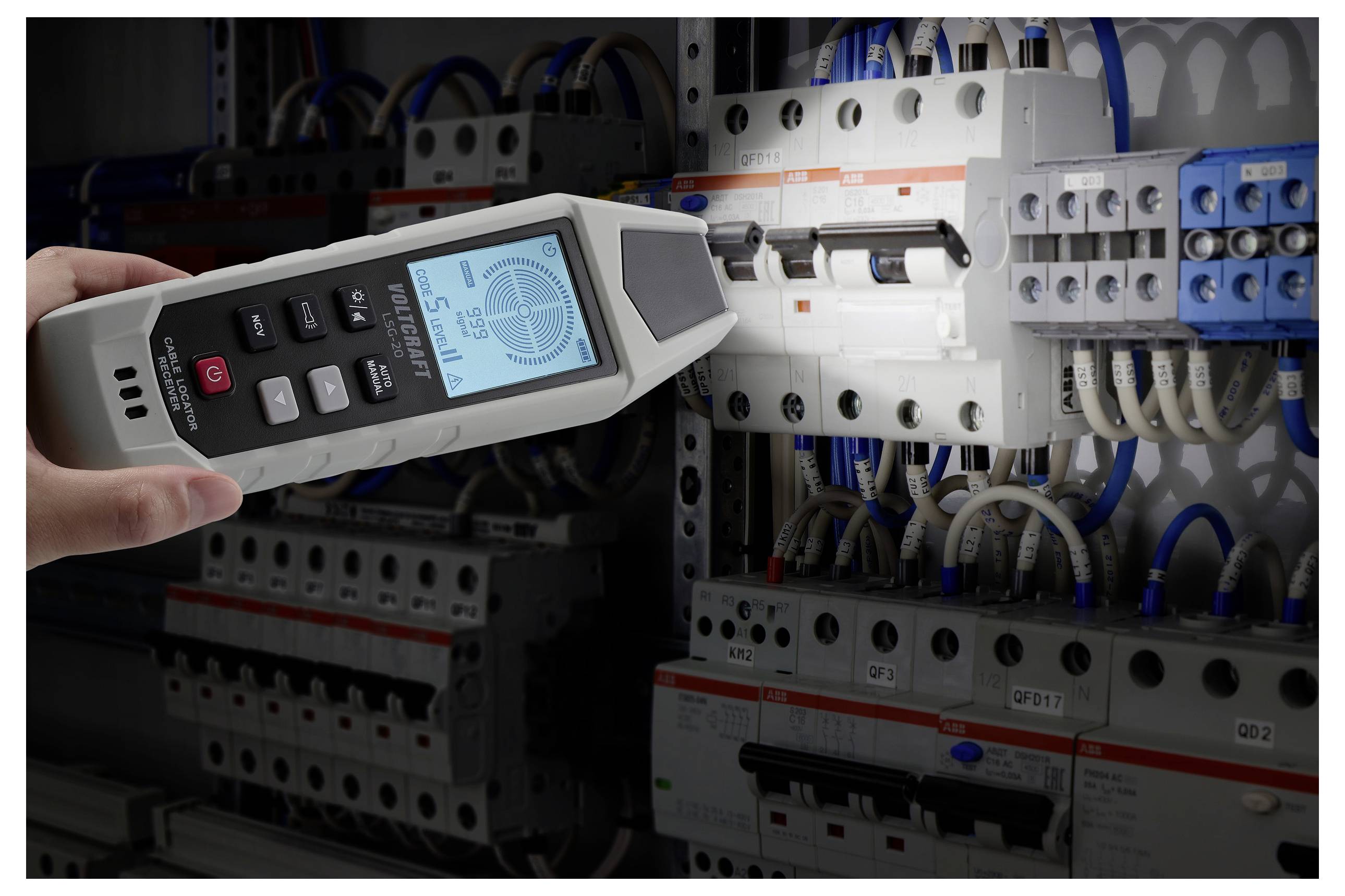

Zur Lokalisierung von Sicherungen und damit verbundenen Geräten

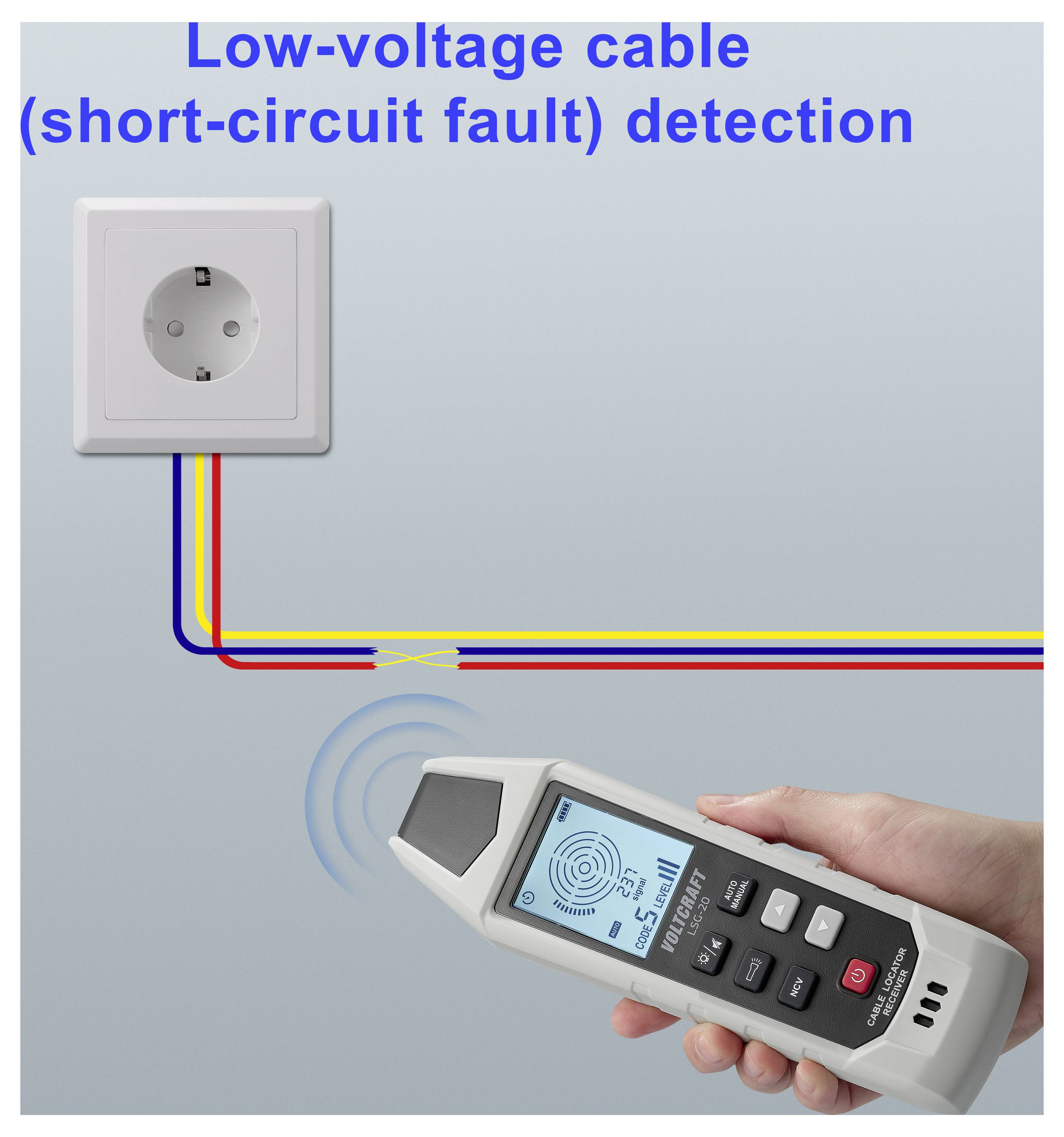

Zur Erkennung von Kurzschlüssen und Leitungsunterbrechungen in Fußbodenheizungen (Metallschlingen)
Einstellbare Empfindlichkeit (3 Stufen am Empfänger, 9 Stufen am Sender)
Empfindlichkeitseinstellung am Empfänger automatisch oder manuell
Erkennung von spannungsführenden Elektroleitungen: Bis 480 V (AC/DC)
Akustische und optische Rückmeldungen (LED und Summer)

Beschreibung

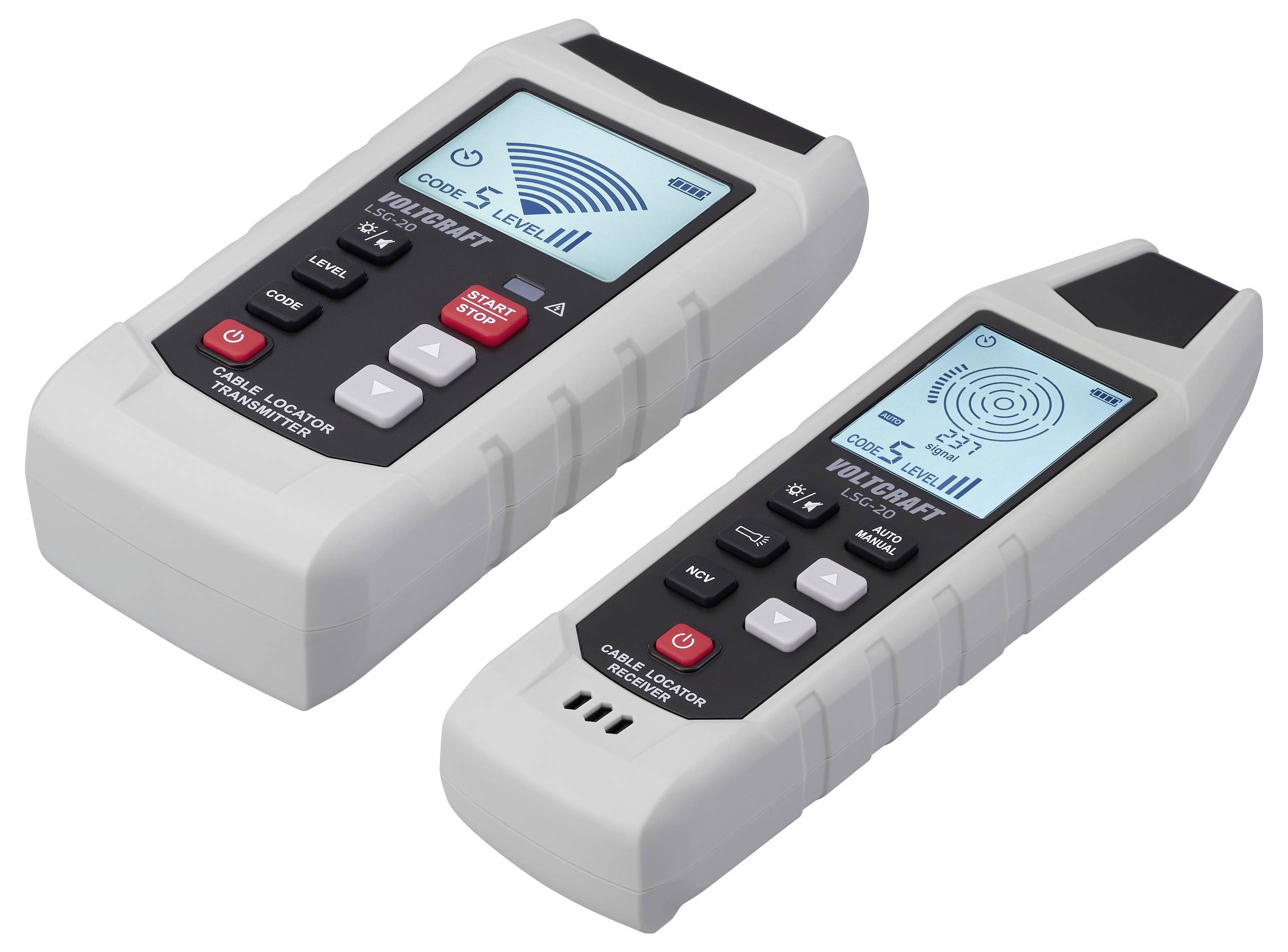

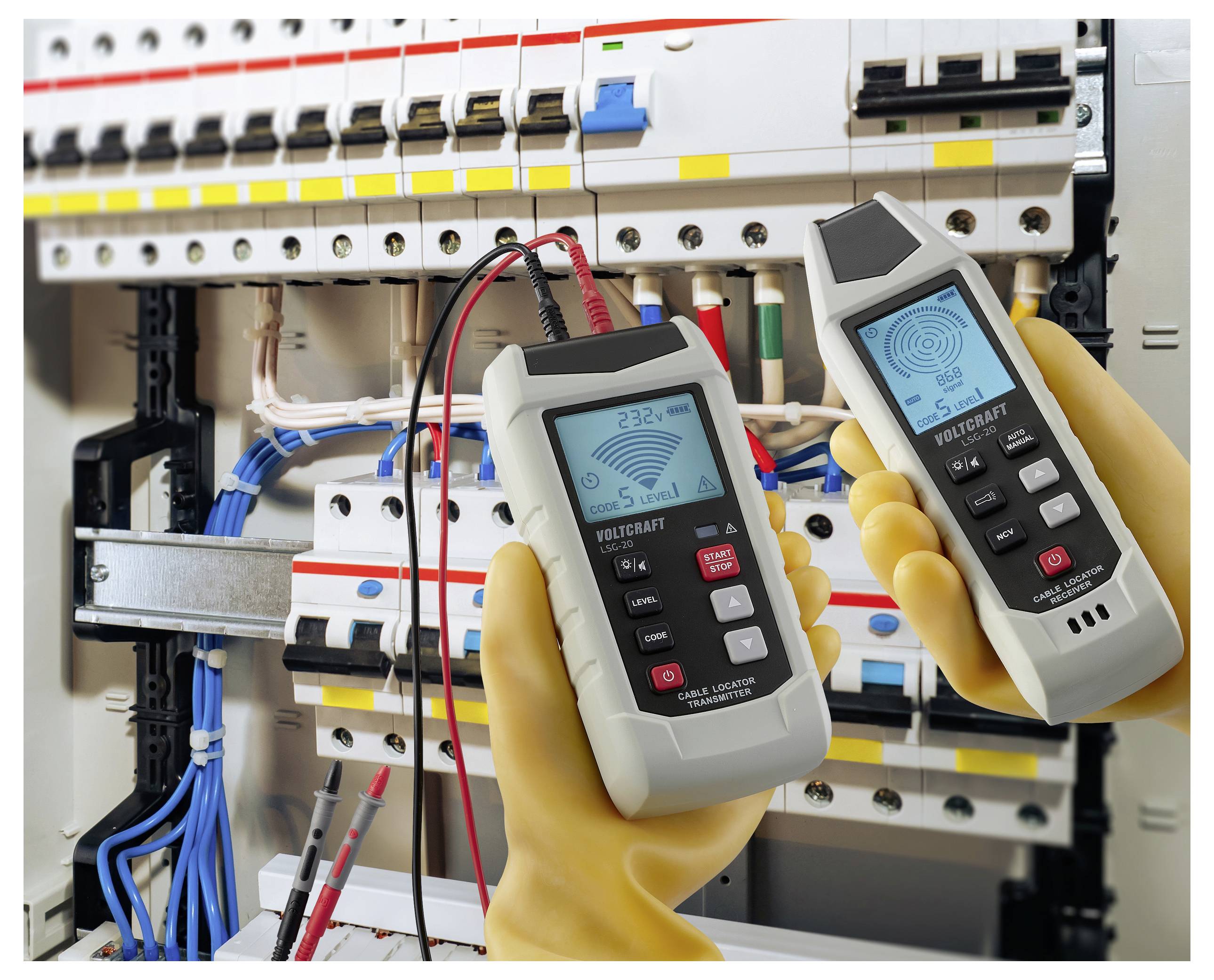

Das VOLTCRAFT LSG-20 Leitungssuchgerät ist ein präzises Messsystem, bestehend aus einem Sender und einem Empfänger, zur Lokalisierung von Leitungen in Wänden und im Erdreich. Es unterstützt die Fehlersuche in stromführenden sowie spannungsfreien Schaltkreisen und ist für Anwendungen bis CAT III 480 V ausgelegt. Durch die digitale Signalverarbeitung bietet das System eine zuverlässige Identifikation von Kabelverläufen in komplexen Gebäudeinstallationen.

Vielseitige Ortungsfunktionen

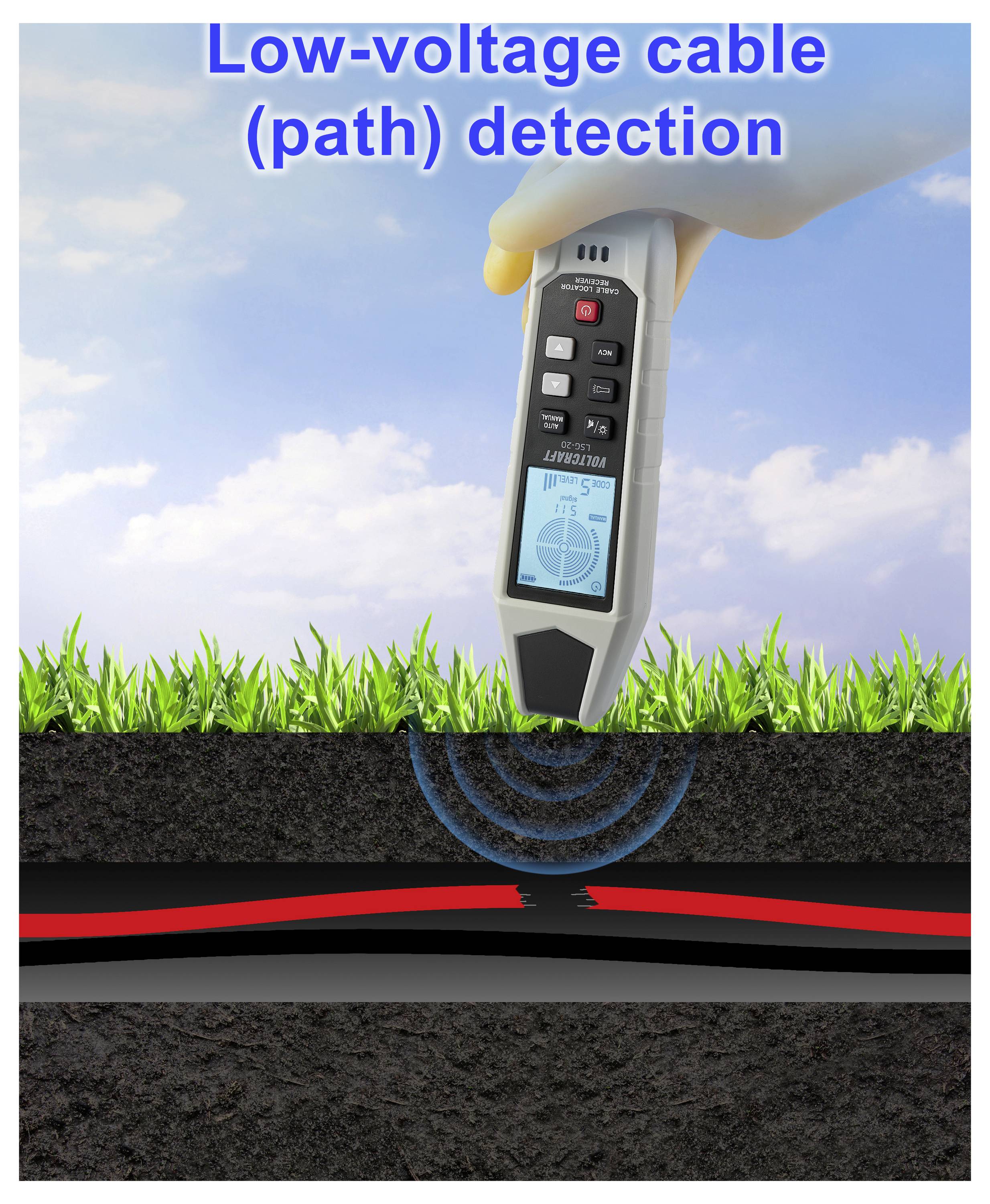

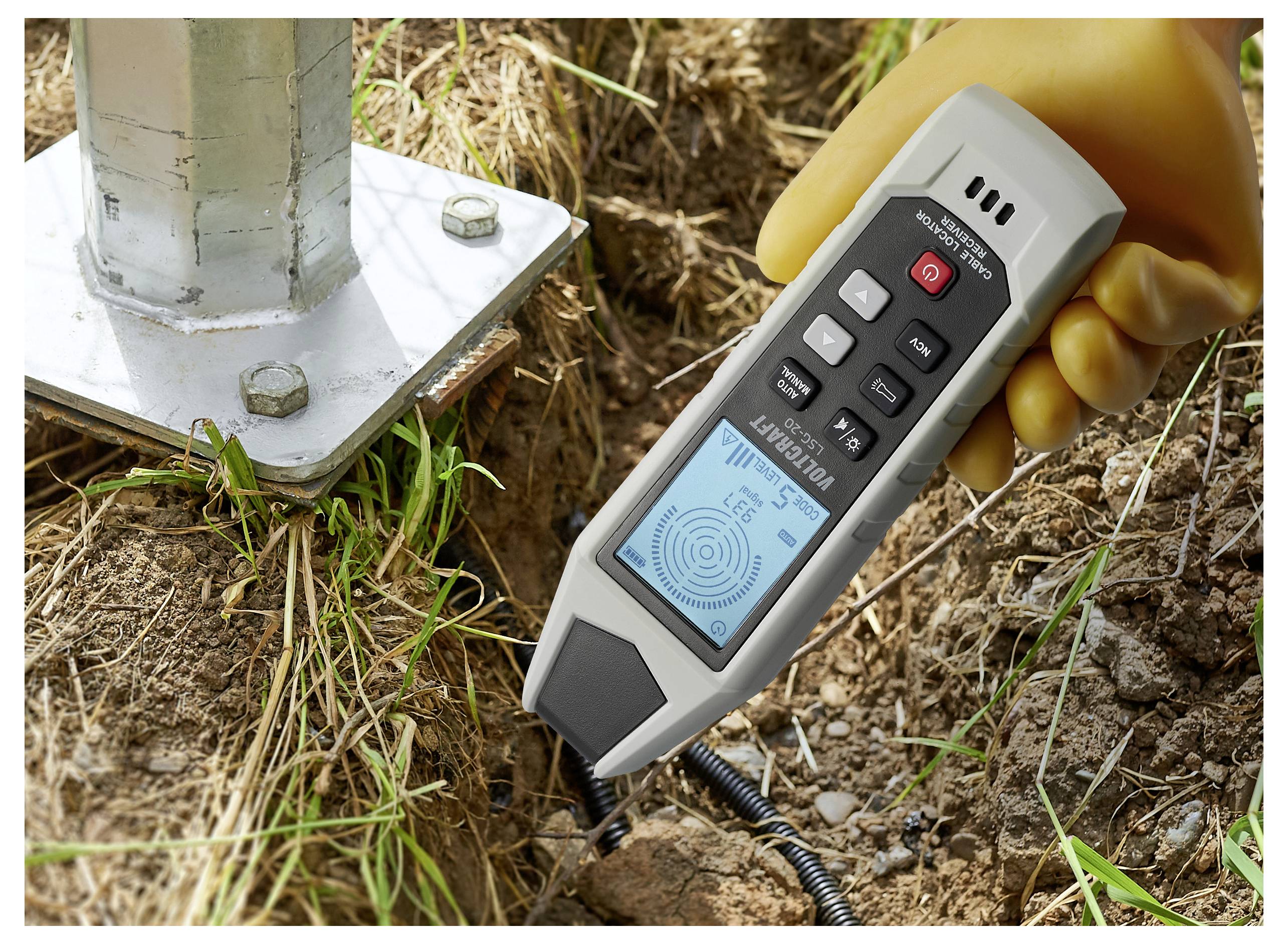

Das Gerät erkennt elektrische Leiter und identifiziert gezielt Unterbrechungen oder Kurzschlüsse in Kabeln. Es ermöglicht zudem das Verfolgen von unterirdisch verlegten Leitungen sowie die Lokalisation von Sicherungen und deren zugehörigen Stromkreisen.

Spezialisierte Anwendung in der Haustechnik
Neben klassischen Elektroleitungen spürt das System Kurzschlüsse und Unterbrechungen in Fußbodenheizungen auf. Es eignet sich darüber hinaus für das Verfolgen von metallischen Wasserleitungen und Heizungsrohren im Gebäude.

Erweiterbarkeit für komplexe Projekte
Für umfangreiche Messaufgaben in Wohn- oder Gewerbeobjekten unterstützt das System den Betrieb von bis zu acht Sendern gleichzeitig. Dies erlaubt eine effiziente Zuordnung und Kennzeichnung verschiedener Leitungsstränge in einer Installation.

Integrierte Arbeitsleuchten
Sowohl der Sender als auch der Empfänger verfügen über eine integrierte Taschenlampenfunktion. Diese erleichtert das sichere Arbeiten in dunklen Umgebungen wie Zwischendecken, Schächten oder Verteilerschränken.

Eigenschaften

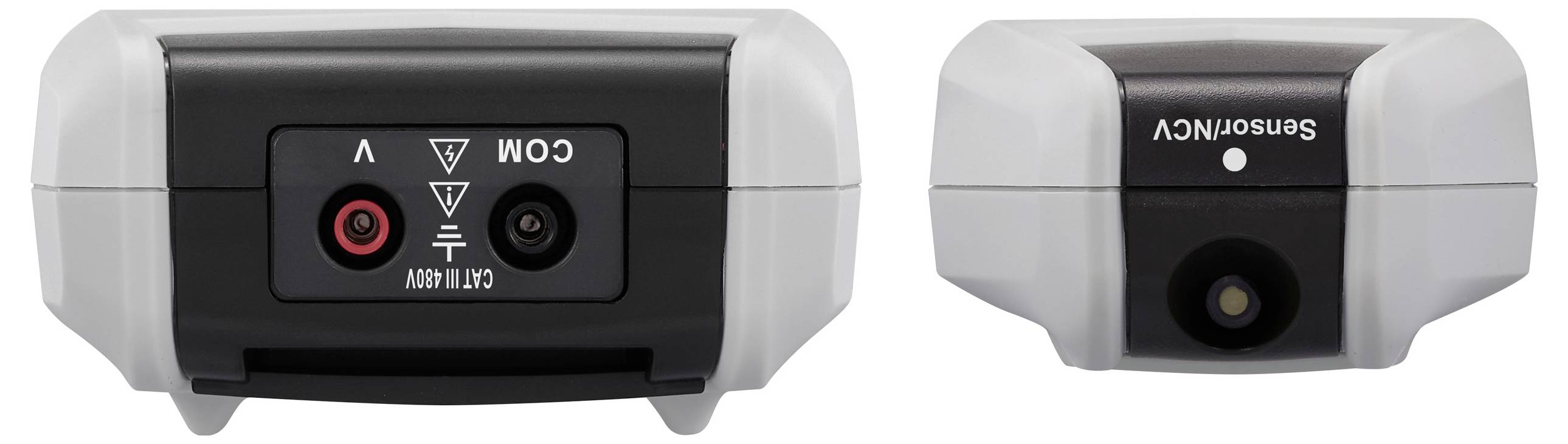

Unterstützt einpolige- und zweipolige Verbindungen
Hintergrundbeleuchtung
Taschenlampenfunktion
Betriebsfrequenz: 33 kHz
NCV

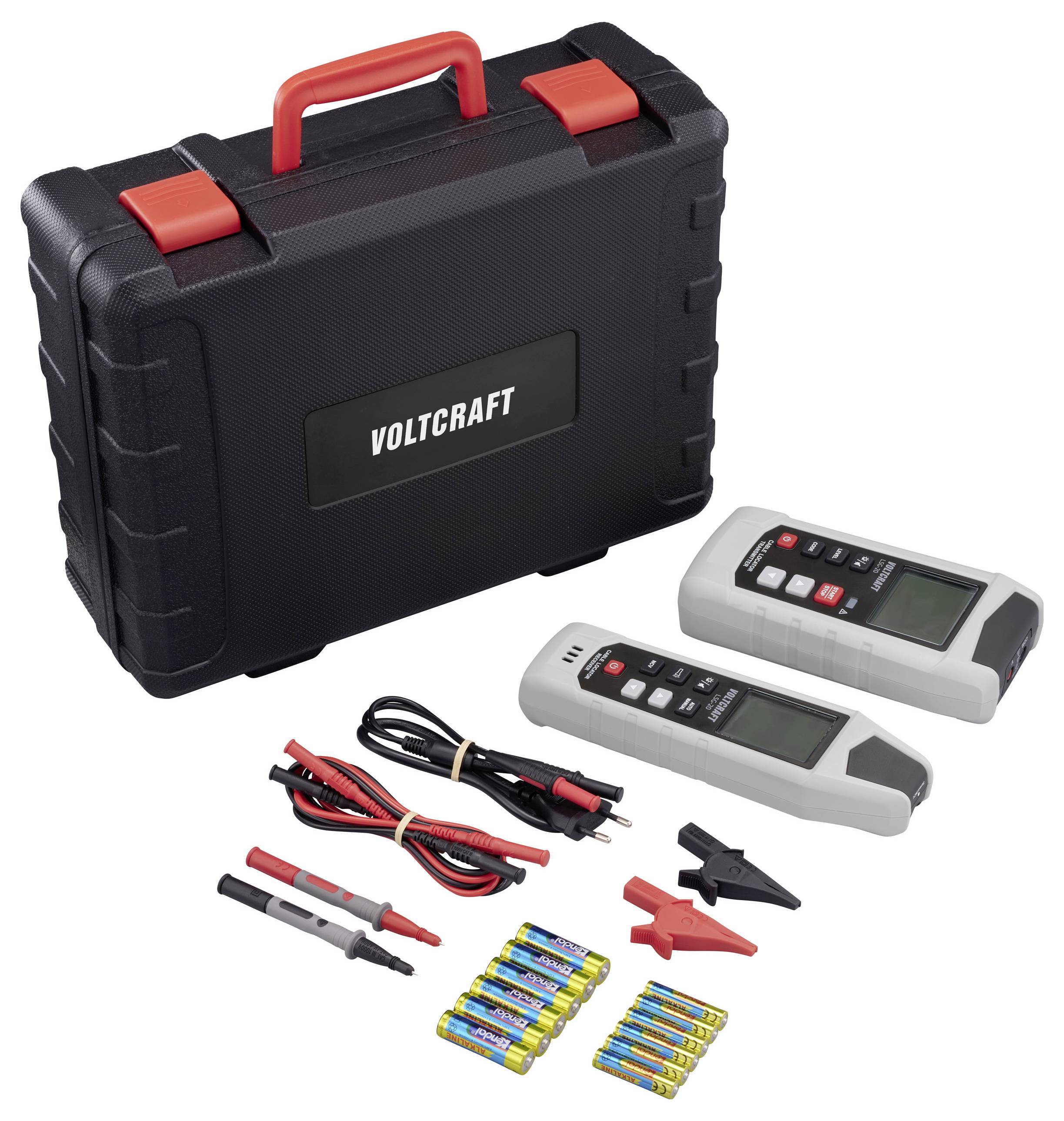

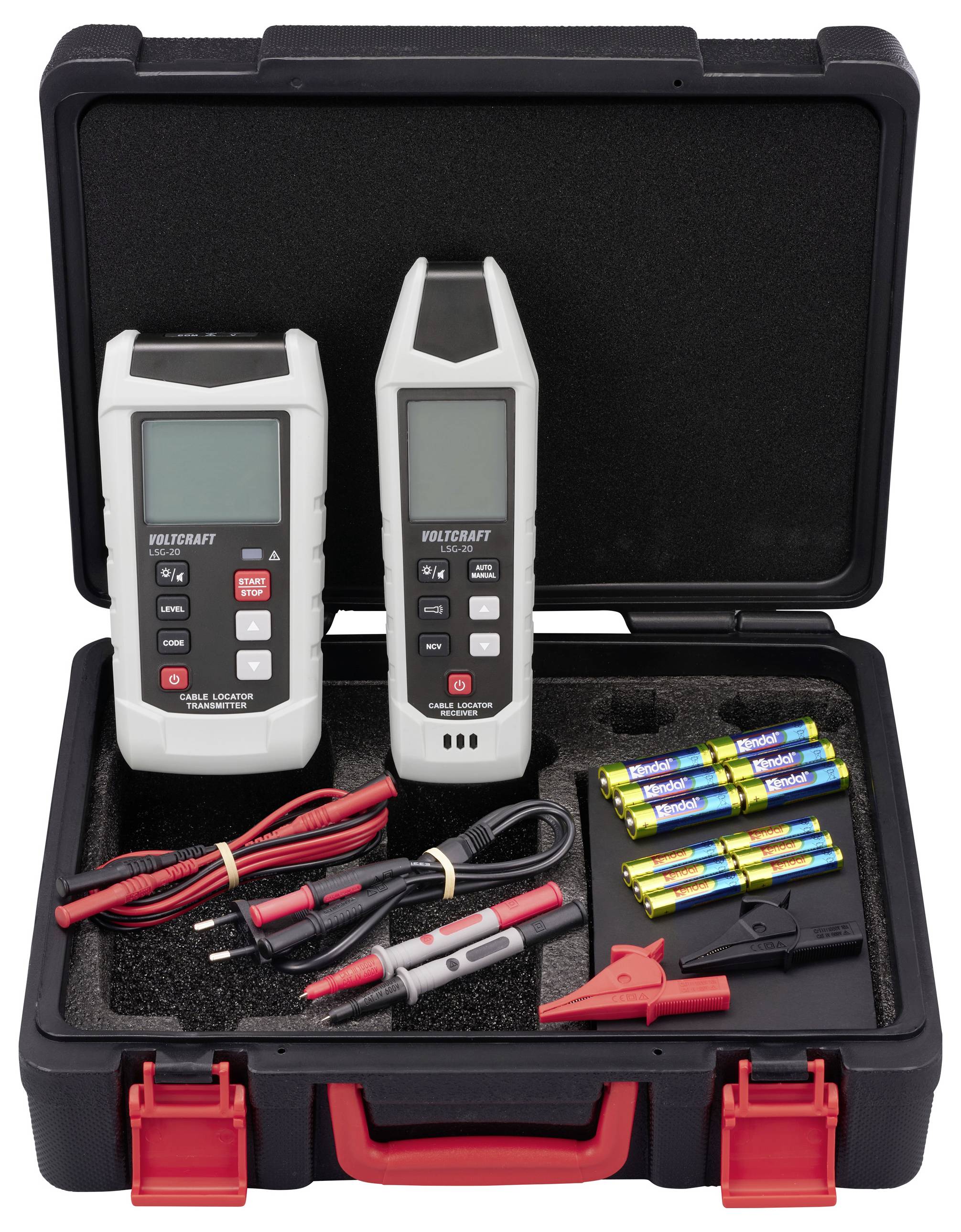

Lieferumfang

• Sender
• Empfänger
• Inline-Prüfleiterpaar (rot und schwarz)
• Prüfleiterpaar mit Kontakthaken (rot und schwarz)
• 2x Krokodilklemmen
• Anschlusskabel für Wechselspannung

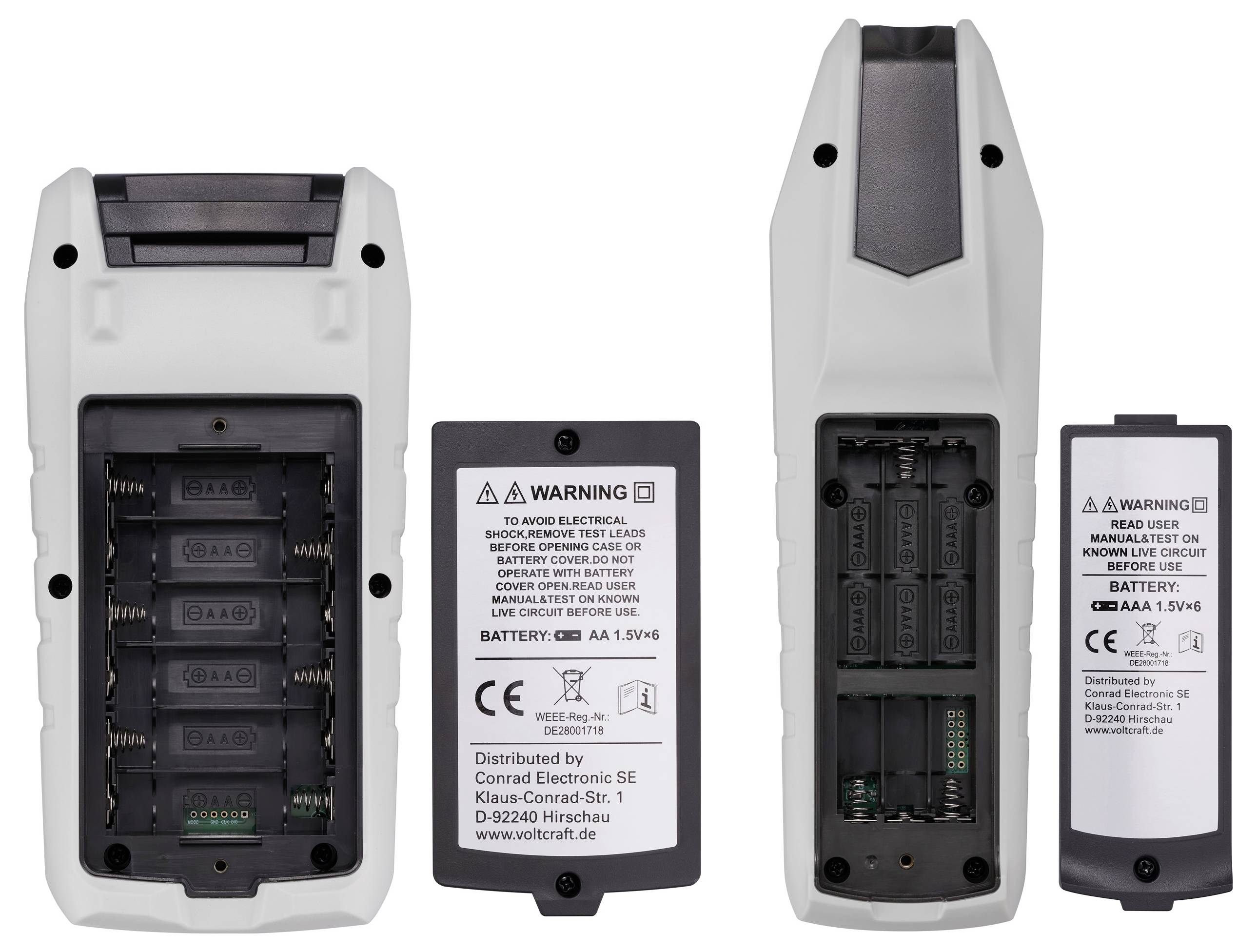

• 6x 1,5 V AA Batterien
• 6x 1,5 V AAA Batterien
• Etui
• Bedienungsanleitung

Stichwörter

VOLTCRAFT, VC-17662355, LSG-20, Leitungsfinder, Leitungssucher, Leitungssuchgerät, A0-61
