Beschreibung

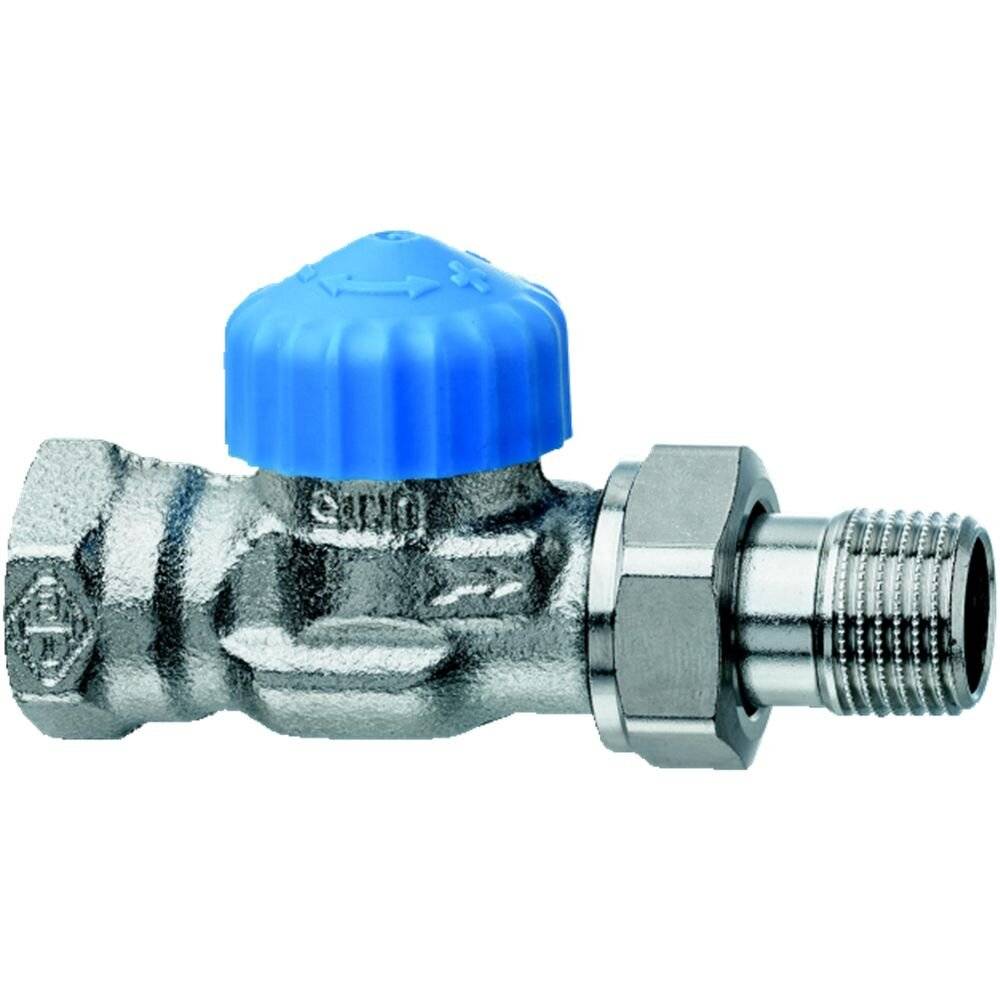

Das IMI Heimeier Thermostat-Ventilunterteil Standard ist eine zuverlässige Komponente in Durchgangsform für DN 25 und wurde speziell für den Einsatz in Zweirohr-Pumpenheizungsanlagen mit normaler Temperaturspreizung entwickelt. Es ist ohne Voreinstellung konzipiert und verfügt über ein Gehäuse aus korrosionsbeständigem Rotguss sowie eine doppelte O-Ring-Abdichtung, die einen langlebigen und wartungsfreien Betrieb sicherstellt.
Für welche Heizsysteme ist das Ventilunterteil geeignet?Das Thermostat-Ventilunterteil Standard ist primär für den Einsatz in Zweirohr-Pumpenheizungsanlagen mit normaler Temperaturspreizung vorgesehen. Es ist nicht für Einrohrsysteme geeignet. Die Bedienung erfolgt thermostatisch ohne Knopf, und eine automatische Durchflussregelung ist nicht vorgesehen. Die Voreinstellung des Ventilunterteils ist ohne Schlagdämpfer ausgeführt.
Welche Konstruktionsmerkmale bietet das Ventilunterteil?Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Es ist mit einer Niro-Stahlspindel und einer doppelten O-Ring-Abdichtung ausgestattet. Der äußere O-Ring kann bei Bedarf ohne Entleeren der gesamten Anlage ausgetauscht werden. Zudem ist das Ventilunterteil mit einer Staubkappe versehen.
Wie erfolgt der Anschluss und die Montage?Der Anschluss des Ventilunterteils erfolgt über ein Innengewinde, das für Gewinderohre geeignet ist. Der Thermostatanschluss hat die Abmessung M30 x 1,5. Die Nennweite beträgt DN 25 (1 Zoll). Für die Installation des Ventilunterteils ist kein Spezialwerkzeug erforderlich.
Welche Betriebsdaten sind zu beachten?Das Ventilunterteil ist für eine zulässige Betriebstemperatur von bis zu 120 Grd. C ausgelegt. Der zulässige Betriebsüberdruck beträgt 10 bar. Für den Betrieb mit Niederdruckdampf sind Werte von 110 Grd. C bei 0,5 bar angegeben. Der Kvs-Wert des Ventilunterteils liegt bei 5,7.
Technische Daten
Nennweite: DN 25 (1")
Form: Durchgangsform, gerade
Oberflächenschutz: vernickelt
Werkstoff Gehäuse: Rotguss
Abdichtung: doppelte O-Ring-Abdichtung
Voreinstellung: ohne Schlagdämpfer
Thermostatanschluss: M30 x 1,5
Zul. Betriebstemperatur: 120 Grd. C
Zul. Betriebsüberdruck: 10 bar
Kvs-Wert: 5,7
Das IMI Heimeier Thermostat-Ventilunterteil Standard in DN 25 bietet eine robuste und langlebige Lösung für Zweirohr-Pumpenheizungsanlagen. Dank des korrosionsbeständigen Rotguss-Gehäuses und der doppelten O-Ring-Abdichtung ist ein wartungsfreier Betrieb sichergestellt. Mit einem Kvs-Wert von 5,7 und einer zulässigen Betriebstemperatur von bis zu 120 Grd. C ist es eine bewährte Komponente für die effiziente Temperaturregelung in Heizsystemen.
