Beschreibung

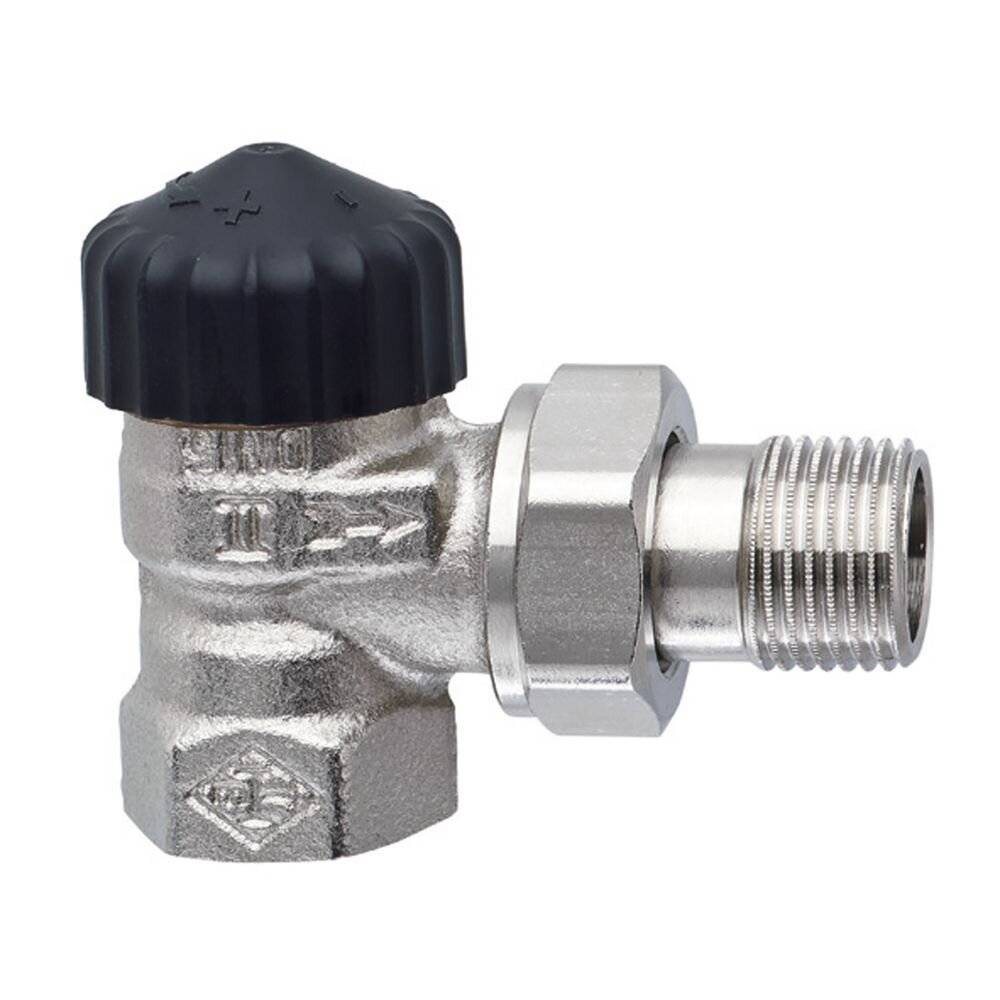

Das IMI Heimeier Thermostat-Ventilunterteil Standard in Eckform, vernickelt und mit einer Nennweite von DN 25, ist für den Einsatz in Zweirohr-Pumpenheizungsanlagen mit normaler Temperaturspreizung konzipiert. Es ist ohne Voreinstellung ausgeführt und verfügt über ein Gehäuse aus korrosionsbeständigem Rotguss sowie eine doppelte O-Ring-Abdichtung, was einen langlebigen und wartungsfreien Betrieb ermöglicht.
Für welche Heizungsanlagen ist das Ventilunterteil geeignet?Das Thermostat-Ventilunterteil Standard ist speziell für den Einsatz in Zweirohr-Pumpenheizungsanlagen mit normaler Temperaturspreizung vorgesehen. Es ist nicht für Einrohrsysteme geeignet. Der Anschluss erfolgt über ein Innengewinde für Gewinderohre. Die zulässige Betriebstemperatur beträgt bis zu 120 °C bei einem maximalen Betriebsüberdruck von 10 bar. Für Niederdruckdampfanwendungen ist das Ventil bis 110 °C und 0,5 bar ausgelegt.
Welche Konstruktionsmerkmale ermöglichen einen zuverlässigen Betrieb?Das Gehäuse des IMI Heimeier Thermostat-Ventilunterteils Standard besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur Zuverlässigkeit bei. Der äußere O-Ring ist so konstruiert, dass er ohne Entleeren der gesamten Anlage ausgetauscht werden kann, was die Wartung vereinfacht. Das Ventil ist thermostatisch ohne Knopf bedienbar und verfügt über keine automatische Durchflussregelung. Eine thermostatische Vorbereitung ist gegeben.
Welche technischen Details sind für die Installation relevant?Das Ventilunterteil ist als Schlussstück/Innengewinde ausgeführt und besitzt eine rechtwinklige Form, auch als Eckform bekannt. Der Heizkörperanschluss hat eine Größe von 1 Zoll (DN 25) und der Thermostatanschluss eine Abmessung von M30 x 1,5. Für die hydraulische Einordnung sind ein KV-2-Wert von 1,35 sowie ein Kvs-Wert von 5,7 angegeben. Das Ventil wird ohne Voreinstellung geliefert.
Technische Daten
Nennweite: DN 25 (1 Zoll)
Form: Eckform, rechtwinklig
Oberflächenschutz: vernickelt
Werkstoff Gehäuse: Rotguss (korrosionsbeständig, entzinkungsfrei)
Spindel: Niro-Stahl
Abdichtung: doppelte O-Ring-Abdichtung
Zul. Betriebstemperatur: 120 °C
Zul. Betriebsüberdruck: 10 bar
Niederdruckdampf: 110 °C / 0,5 bar
Kvs-Wert: 5,7
KV-2-Wert: 1,35
Thermostatanschluss: M30 x 1,5
Voreinstellung: ohne Schlagdämpfer
Das IMI Heimeier Thermostat-Ventilunterteil Standard in Eckform (DN 25) bietet eine robuste und wartungsfreundliche Lösung für Zweirohr-Pumpenheizungsanlagen. Mit seinem Gehäuse aus korrosionsbeständigem Rotguss, der doppelten O-Ring-Abdichtung und den Betriebsgrenzen von 120 °C und 10 bar stellt es eine zuverlässige Komponente für Heizungsinstallationen dar.
