Beschreibung

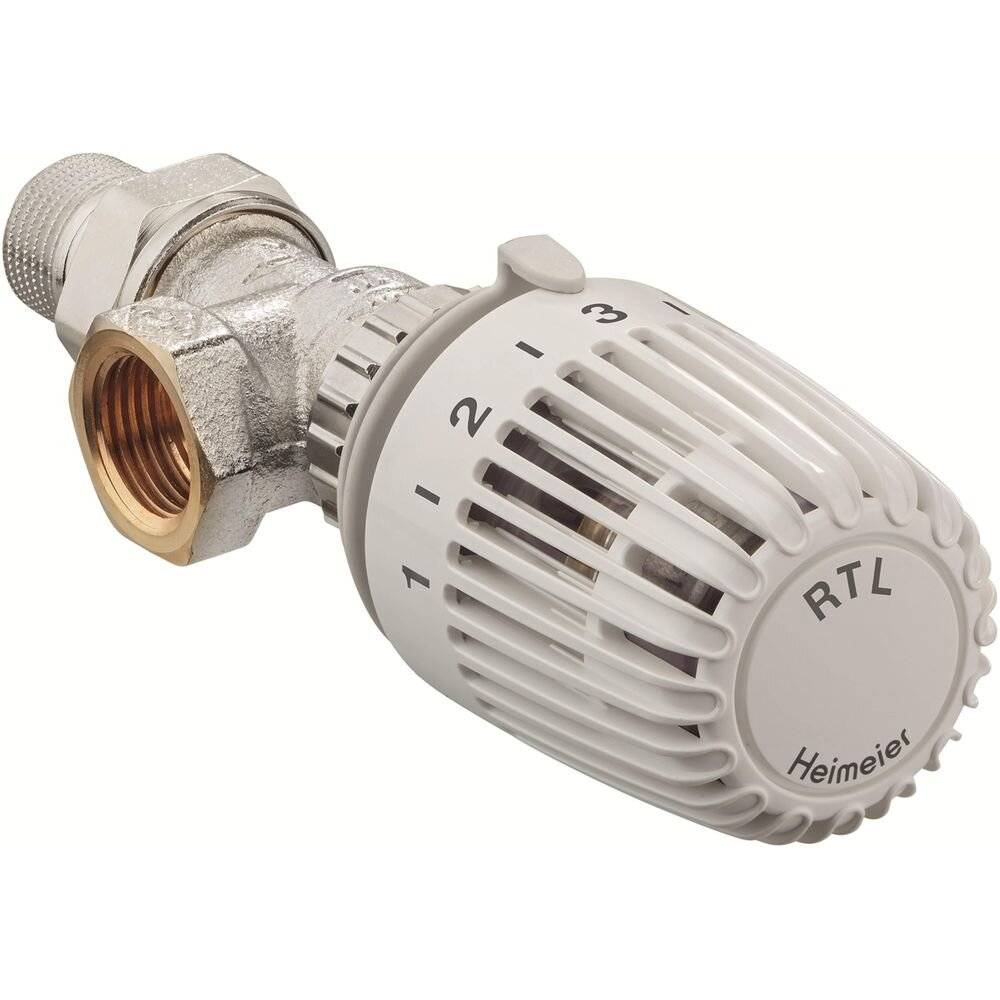

Der IMI Heimeier Rücklauftemperaturbegrenzer RTL in Axialform mit Außengewinde R 1/2 ist eine präzise Lösung zur Rücklauftemperaturbegrenzung bei Heizkörpern. Er eignet sich zudem zur Temperierung kleinerer Fußbodenflächen von bis zu 15 m² in kombinierten Fußboden-Radiatorheizungsanlagen. Dieses Ventil ist mit und ohne Voreinstellung erhältlich und ermöglicht eine effiziente Temperaturregelung.
Anwendungsbereiche des IMI Heimeier Rücklauftemperaturbegrenzers RTLDer Rücklauftemperaturbegrenzer RTL von IMI Heimeier wird primär zur Begrenzung der Rücklauftemperatur bei Heizkörpern eingesetzt. Darüber hinaus findet er Anwendung in kombinierten Fußboden-Radiatorheizungsanlagen, um kleinere Fußbodenflächen bis zu 15 m² effektiv zu temperieren. Das Gerät ist für den Einsatz mit Flüssigkeiten als Medium konzipiert und speziell für Heizungsanwendungen geeignet.
Konstruktion und Funktion des VentilunterteilsDas Ventilunterteil des IMI Heimeier Rücklauftemperaturbegrenzers besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Es verfügt über eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung. Der äußere O-Ring kann bei Bedarf ohne Entleeren der Anlage ausgetauscht werden. Das Ventil ist für eine zulässige Betriebstemperatur von 120 Grd. C und einen zulässigen Betriebsüberdruck von 10 bar ausgelegt. Für die Installation ist kein Spezialwerkzeug erforderlich.
Einstellmöglichkeiten und FühlerelementDas Fühlerelement des Rücklauftemperaturbegrenzers RTL ist ein dehnstoffgefüllter Thermostat mit einer weißen Skalenhaube (RAL 9016). Es ermöglicht einen Sollwertbereich von 0 bis 50 Grd. C, der durch die Merkzahl 0-5 dargestellt wird. Eine verdeckte obere und untere Begrenzung des Temperaturbereiches ist ebenso vorhanden wie die Möglichkeit, eine Einstellung mittels Anschlagclips zu blockieren. Eine Überhubsicherung ist integriert. Das Regelelement ist gasgefüllt und eine Blockierung oder Begrenzung des Einstellbereichs ist möglich.
Technische Daten
Anschluss: Außengewinde R 1/2
Ausführung: Axialform
Zul. Betriebstemperatur: 120 Grd. C
Zul. Betriebsüberdruck: 10 bar
Sollwertbereich: 0 bis 50 Grd. C
Merkzahl: 0-5
Medium: Flüssigkeit
Regelelement: gasgefüllt
Fühlerelement: dehnstoffgefüllter Thermostat
Ventilgehäuse: korrosionsbeständiger, entzinkungsfreier Rotguss, vernickelt
Der IMI Heimeier Rücklauftemperaturbegrenzer RTL in Axialform mit Außengewinde R 1/2 bietet eine präzise und robuste Lösung zur Temperaturregelung in Heizungsanlagen. Mit seiner Bauweise aus korrosionsbeständigem Rotguss, einer zulässigen Betriebstemperatur von 120 Grd. C und einem Betriebsüberdruck von 10 bar, ist er eine langlebige und zuverlässige Komponente. Der flexible Sollwertbereich von 0 bis 50 Grd. C ermöglicht eine individuelle Anpassung an verschiedene Anwendungsbereiche.
