Beschreibung

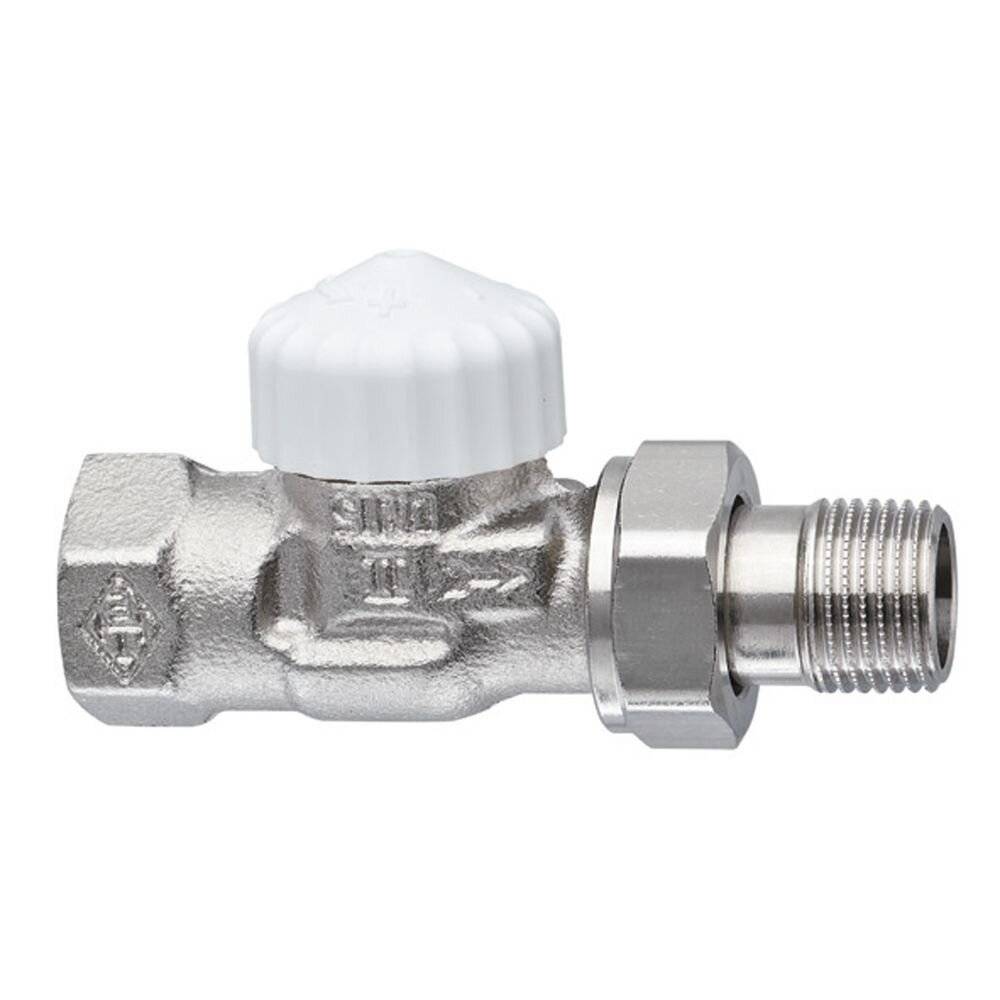

Das IMI Heimeier Thermostat-Ventilunterteil V-exact II in Durchgangsform, vernickelt und für die Nennweite DN 15 (1/2") konzipiert, ist eine Schlüsselkomponente für Zweirohr-Pumpenwarmwasser-Heizungsanlagen. Es ermöglicht einen exakten hydraulischen Abgleich durch seine stufenlose Präzisions-Voreinstellung und sorgt für eine bedarfsgerechte Versorgung aller Wärmeverbraucher mit Heizwasser. Das Ventil zeichnet sich durch einen großen Durchflussbereich, optimiertes Geräuschverhalten und geringste Durchflusstoleranzen aus.
Was zeichnet das IMI Heimeier V-exact II aus?Das Thermostat-Ventilunterteil V-exact II von IMI Heimeier verfügt über eine integrierte stufenlose Präzisions-Voreinstellung mit ablesbaren Einstellwerten. Diese Funktion ermöglicht einen exakten hydraulischen Abgleich in Heizungsanlagen, um alle Wärmeverbraucher entsprechend ihrem Bedarf mit Heizwasser zu versorgen. Das Ventil bietet einen großen Durchflussbereich und überzeugt durch optimiertes Geräuschverhalten sowie geringste Durchflusstoleranzen, was zu einem stabilen und effizienten Betrieb beiträgt.
Für welche Heizungsanlagen ist das Ventil geeignet?Die V-exact II Thermostat-Ventilunterteile sind speziell für den Einsatz in Zweirohr-Pumpenwarmwasser-Heizungsanlagen mit normaler bis höherer Temperaturspreizung konzipiert. Es ist nicht für Einrohrsysteme geeignet. Die zulässige Betriebstemperatur beträgt 120 °C und der zulässige Betriebsüberdruck liegt bei 10 bar. Eine thermostatische Vorbereitung ist gegeben, was die Integration in Heizsysteme erleichtert.
Welche Materialien und Anschlussmöglichkeiten bietet das Ventil?Das Gehäuse des Ventils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung sorgen für Langlebigkeit und Dichtheit. Das Thermostat-Oberteil und der äußere O-Ring sind ohne Entleeren der Anlage auswechselbar. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer-, Präzisionsstahl- oder Verbundrohr. Der Heizkörperanschluss ist 1/2 Zoll (15) und der Thermostatanschluss hat die Abmessung M30 x 1,5. Die Ausführung ist als Schlussstück/Innengewinde in gerader Form beschrieben.
Wie erfolgt die präzise Voreinstellung?Die Voreinstellung des Thermostat-Ventilunterteils ist stufenlos und die Einstellwerte sind ablesbar. Dies ermöglicht eine genaue Anpassung an die jeweiligen Systemanforderungen. Die Voreinstellung kann mit einem Einstellschlüssel (Art.-Nr. 3670-01.142) oder einem Maulschlüssel SW 13 vorgenommen werden. Das Ventil ist vorab einstellbar und verfügt über eine Voreinstellung ohne Schlagdämpfer. Eine Staubkappe ist vorhanden.
Technische Daten
Nennweite: DN 15 (1/2")
Zulässige Betriebstemperatur TB: 120 °C
Zulässiger Betriebsüberdruck PB: 10 bar
Werkstoff Gehäuse: Rotguss
Oberflächenschutz: vernickelt
KV-Wert: 0,025 - 0,67
Kvs-Wert: 0,86
Abmessung Thermostatanschluss: M30 x 1,5
Form: gerade
Geeignet für: Zweirohrsystem
Das IMI Heimeier Thermostat-Ventilunterteil V-exact II bietet eine zuverlässige und präzise Lösung für die Heizungsregelung in Zweirohr-Pumpenwarmwasser-Heizungsanlagen. Mit seiner robusten Rotguss-Konstruktion, der Nennweite DN 15 und einer maximalen Betriebstemperatur von 120 °C sowie einem Betriebsüberdruck von 10 bar ist es eine langlebige Komponente für effiziente Systeme. Die stufenlose Präzisions-Voreinstellung ermöglicht einen optimierten hydraulischen Abgleich und trägt zur Energieeffizienz des Systems bei. Der KV-Wert liegt zwischen 0,025 und 0,67.
