Beschreibung

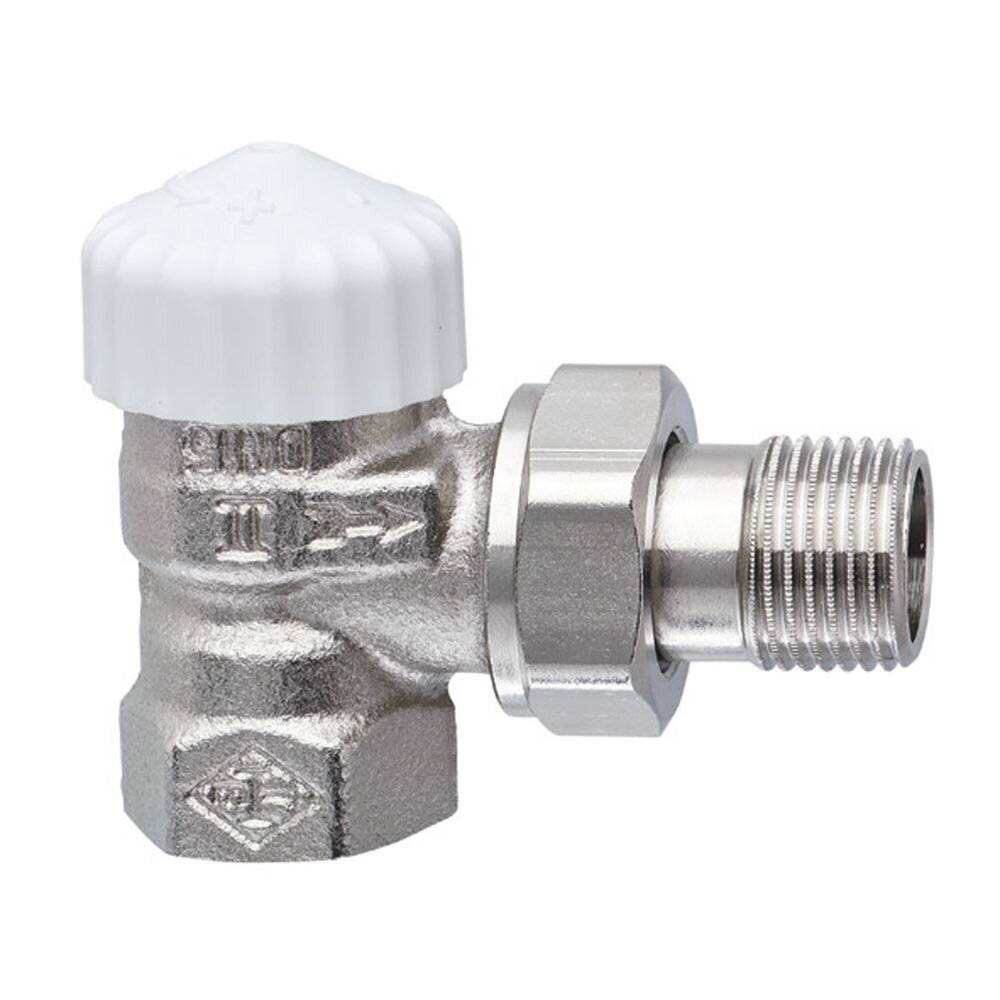

Das IMI Heimeier Thermostat-Ventilunterteil V-exact II in Eckform, DN 15 und vernickelter Ausführung ist eine präzise Komponente für Zweirohr-Pumpenwarmwasser-Heizungsanlagen. Es ermöglicht durch seine stufenlose Präzisions-Voreinstellung einen exakten hydraulischen Abgleich, um alle Wärmeverbraucher bedarfsgerecht mit Heizwasser zu versorgen. Das Ventilunterteil zeichnet sich durch einen großen Durchflussbereich, optimiertes Geräuschverhalten und geringste Durchflusstoleranzen aus.
Welche Vorteile bietet die Präzisions-Voreinstellung für den hydraulischen Abgleich?Das Thermostat-Ventilunterteil V-exact II von IMI Heimeier ist speziell für den Einsatz in Zweirohr-Pumpenwarmwasser-Heizungsanlagen mit normaler bis höherer Temperaturspreizung entwickelt. Die integrierte stufenlose Präzisions-Voreinstellung ist entscheidend für einen exakten hydraulischen Abgleich. Dies stellt sicher, dass jeder Wärmeverbraucher optimal mit Heizwasser versorgt wird, was zu einer effizienten und gleichmäßigen Wärmeverteilung im System beiträgt. Die Voreinstellung ist mit ablesbaren Einstellwerten ausgeführt und kann mit einem Einstellschlüssel oder Maulschlüssel SW 13 vorgenommen werden.
Aus welchen Materialien besteht das Ventilunterteil und wie ist es konstruiert?Das Gehäuse des IMI HEIMEIER Thermostat-Ventilunterteils V-exact II besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung sind integriert, um eine hohe Dichtigkeit und Langlebigkeit zu ermöglichen. Ein besonderes Merkmal ist die Möglichkeit, das Thermostat-Oberteil und den äußeren O-Ring ohne Entleeren der gesamten Anlage auszuwechseln, was die Wartung erheblich vereinfacht. Das Ventil ist mit einer Staubkappe ausgestattet und für eine thermostatische Bedienung ohne Knopf ausgelegt.
Wie erfolgt der Anschluss und welche Betriebsdaten sind zulässig?Der Anschluss ist als Innengewinde für Gewinderohr ausgeführt oder in Verbindung mit Klemmverschraubungen für Kupfer-, Präzisionsstahl- oder Verbundrohr. Der Heizkörperanschluss hat die Größe 1/2 Zoll (15), und der Thermostatanschluss ist M30 x 1,5 ausgeführt. Als zulässige Betriebstemperatur ist 120 Grd. C angegeben, und der zulässige Betriebsüberdruck liegt bei 10 bar. Der KV-Wert Bereich liegt zwischen 0,025 und 0,67.
Technische Daten
Typ: V-exact II
Nennweite: DN 15 (1/2")
Ausführung: Eckform
Oberflächenschutz: vernickelt
Werkstoff Gehäuse: Rotguss
Zulässige Betriebstemperatur: 120 Grd. C
Zulässiger Betriebsüberdruck: 10 bar
Größe Heizkörperanschluss: 1/2 Zoll (15)
Abmessung Thermostatanschluss: M30 x 1,5
KV-Wert Bereich: 0,025 - 0,67
Das IMI HEIMEIER Thermostat-Ventilunterteil V-exact II bietet eine zuverlässige Lösung für die präzise Regelung in Zweirohr-Heizungsanlagen. Mit seiner stufenlosen Voreinstellung ermöglicht es einen effizienten hydraulischen Abgleich und trägt zur Optimierung der Wärmeverteilung bei. Die robuste Konstruktion aus Rotguss, die einfache Wartung und die Betriebsparameter von bis zu 120 Grd. C und 10 bar unterstreichen die Qualität und Langlebigkeit dieses Ventilunterteils.
