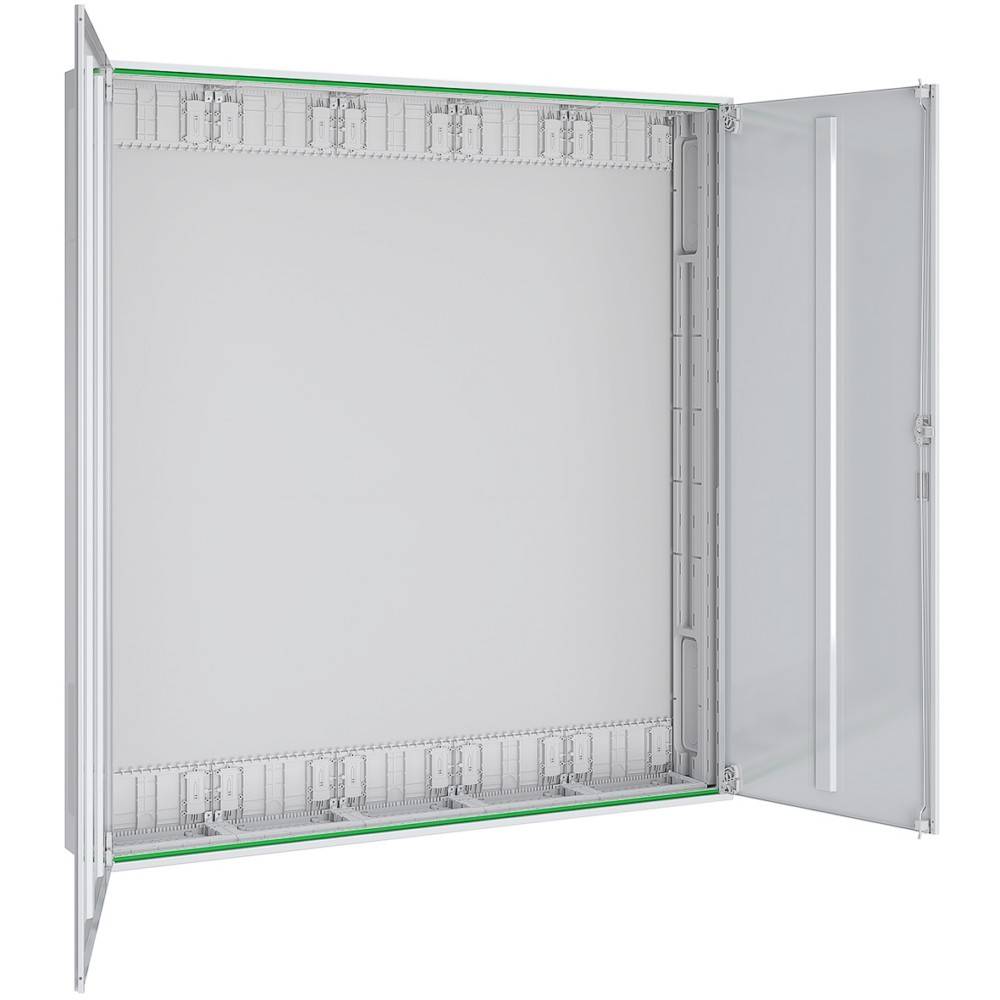

ABN Wandgehäuse schutzisoliert ABNRP509

Beschreibung

Systemgehäuse für AP-, UP- und teilversenkter Montage, bestehend aus: Leergehäuse mit flächenbündiger Leitungsmembran, seitlichen Vorprägungen für Querverdrahtung im AAR und Sammelschienenverbindung im NAR, Volltür mit Schubstangen, Abmessungen: 1300x1400x210 mm, Schutzklasse II (schutzisoliert), Schutzart IP54, Stahlblech pulverbeschichtet, 540 Teilungseinheiten,

Eigenschaften

• hersteller: ABN
• bezeichnung: Wandgehäuse schutzisoliert 1300x1400x210mm
• typ: ABNRP509
• montageart: Aufputz
• art der abdeckung: Tür
• ausführung deckel: geschlossen
• art der tür: Einzel
• transparenter deckel/tür: nein
• mit schloss: nein
• nennstrom (in): 400 A
• höhe: 1400 mm
• breite: 1300 mm
• tiefe: 210 mm
• einbautiefe: 190 mm
• innentiefe: 200 mm
• materialstärke gehäuse: 1 mm
• materialstärke tür/deckel: 1 mm
• farbe: weiß
• ral-nummer: 9016
• anzahl der reihen: 5
• breite in teilungseinheiten: 60
• anzahl der Öffnungen für flanschplatten: 10
• anbaumöglichkeit: ja
• anzahl der leitungseinführungen: 620
• werkstoff des gehäuses: Stahlblech/Kunststoff
• oberflächenschutz: pulverbeschichtet
• mit montageplatte: nein
• geeignet für außengebrauch: nein
• geeignet für blitzschutz: ja
• schutzart (ip): IP54
• schutzart (nema): sonstige
• schutzklasse: II
• schlagfestigkeit: IK10
• funktionserhalt: ohne
• deckel mit Überdruckentlastung: nein
