Beschreibung

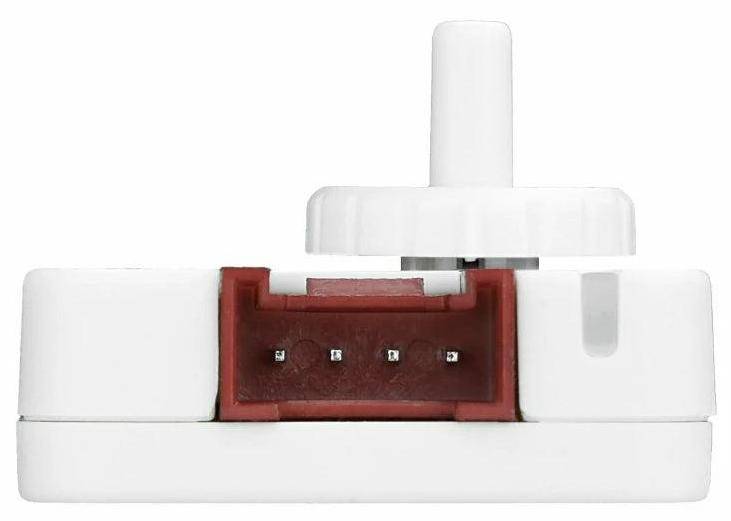

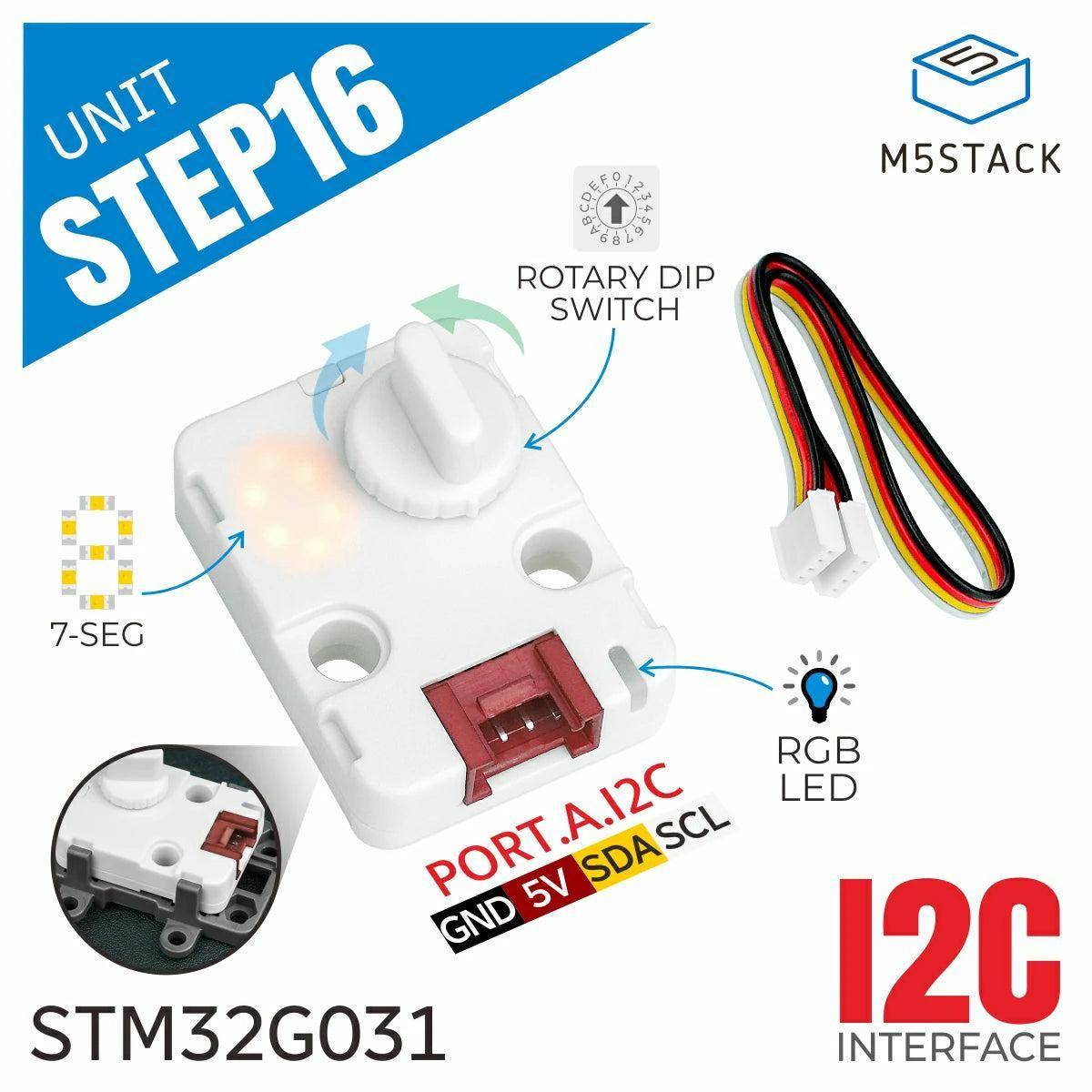

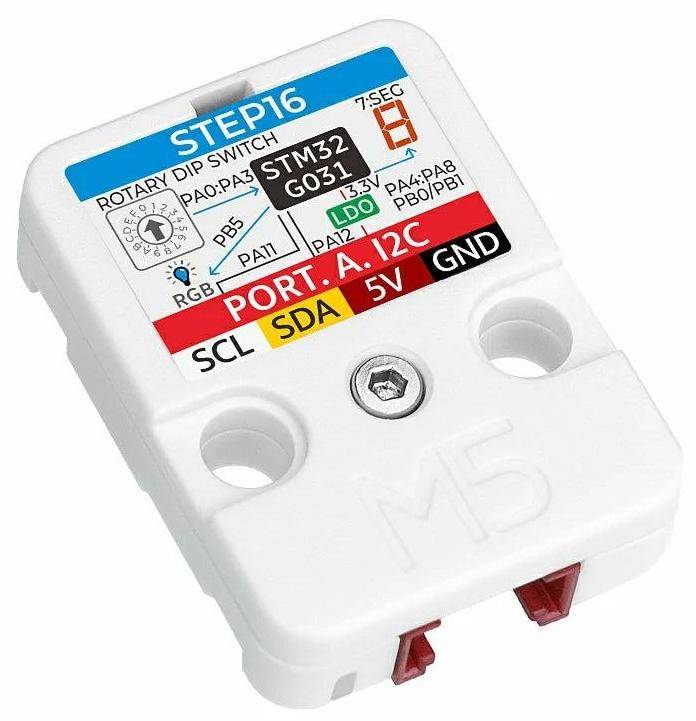

M5Stack Step16 Unit mit 16-Bit Drehencoder (GSMR-16)
Die M5Stack Step16 Unit ist ein Steuerungsmodul mit einem 16-Positionen-Drehencoder, das auf dem STM32G031G8U6 Mikrocontroller basiert. Das Gerät erfasst in Echtzeit den BCD-Wert des Encoders und zeigt den entsprechenden Hexadezimalwert (0F) auf einem integrierten 7-Segment-Display an. Es ermöglicht präzise Erfassung und Anzeige von Drehbewegungen und bietet vielseitige Steuerungsfunktionen über eine I2C-Schnittstelle.
Die Kommunikation erfolgt über die I2C-Schnittstelle, wobei sich Parameter wie Drehrichtung, Anzeigehelligkeit, Betriebsmodus, RGB-LED-Farbe und I2C-Adresse konfigurieren lassen. Dies erlaubt den gleichzeitigen Einsatz mehrerer Step16-Einheiten im selben Bus. Das Modul bietet physische Steuerungsmöglichkeiten und visuelles Echtzeit-Feedback, wodurch es sich für interaktive Anwendungen eignet.
Zu den typischen Einsatzbereichen gehören intelligente Steuergeräte wie Smart-Home-Bedienfelder, Benutzeroberflächen für Lautstärkeregelung, RGB-Beleuchtungssteuerung oder Motordrehzahlregelung sowie der Einsatz im Bildungsbereich für STEAM-Projekte und Prototyping.
In einfacher Sprache erklärt: Das Step16-Modul ist ein kleiner Drehknopf, der Positionen erkennt und diese auf einem Display zeigt. Über I2C kann es an Mikrocontroller oder Systeme angeschlossen werden, um Drehbewegungen zu messen und Werte zu übermitteln. Es kann Farbe, Helligkeit und Drehrichtung angepasst werden und eignet sich für Steuerungen oder Lernprojekte.
Merkmale im Überblick
- 16-Positionen-BCD-Drehencoder
- Integriertes 7-Segment-Display zur Anzeige der Encoderwerte
- Einstellbare Displayhelligkeit und Betriebsmodi
- Konfigurierbare Drehrichtung (im oder gegen den Uhrzeigersinn)
- Programmierbare RGB-LED-Farbe und Helligkeit
- I2C-Kommunikation mit einstellbarer Adresse
- Echtzeitwertaktualisierung alle 100 ms
- M5Stack-Systeme
- UiFlow1 / UiFlow2
- Arduino IDE
- Mikrocontroller: STM32G031G8U6, 32-Bit ARM Cortex-M0+, 64 MHz
- Drehencoder: 16 Positionen, 8421 BCD-Code
- Anzeige: Integriertes 7-Segment-Display
- RGB-LED: 1 × WS2812, programmierbar
- Wertaktualisierungszyklus: 100 ms
- Schnittstelle: I2C bei 0x48, Adressbereich 0x080x77, Datenspeicherung nach Stromausfall
- Standby-Stromaufnahme: DC 5 V bei 5,85 mA
- Betriebsstromaufnahme (Display LEDs 60 %): DC 5 V bei 14,76 mA
- Betriebsstromaufnahme (Display LEDs 100 %): DC 5 V bei 24,13 mA
- RGB LED 100 %: DC 5 V bei 18,9 mA
- Display + RGB LED: DC 5 V bei 29,91 mA
- Abmessungen: 32,0 × 24,0 × 16,9 mm
- Gewicht: 5,5 g
- Verpackungsgröße: 138,0 × 93,0 × 13,0 mm
- Bruttogewicht: 10,9 g
- Basierend auf STM32G031G8U6 Mikrocontroller mit 64 MHz
- Unterstützt Mehrgerätebetrieb über konfigurierbare I2C-Adresse
- BCD (Binary-Coded Decimal) steht für binär kodierte Dezimalwerte, bei denen jeder Ziffer ein eigener Binärcode zugeordnet ist
- 1x M5Stack Step16 Unit
- 1x HY2.0-4P Grove-Kabel (20 cm)
- M5Stack Step16 Dokumentation
