Beschreibung

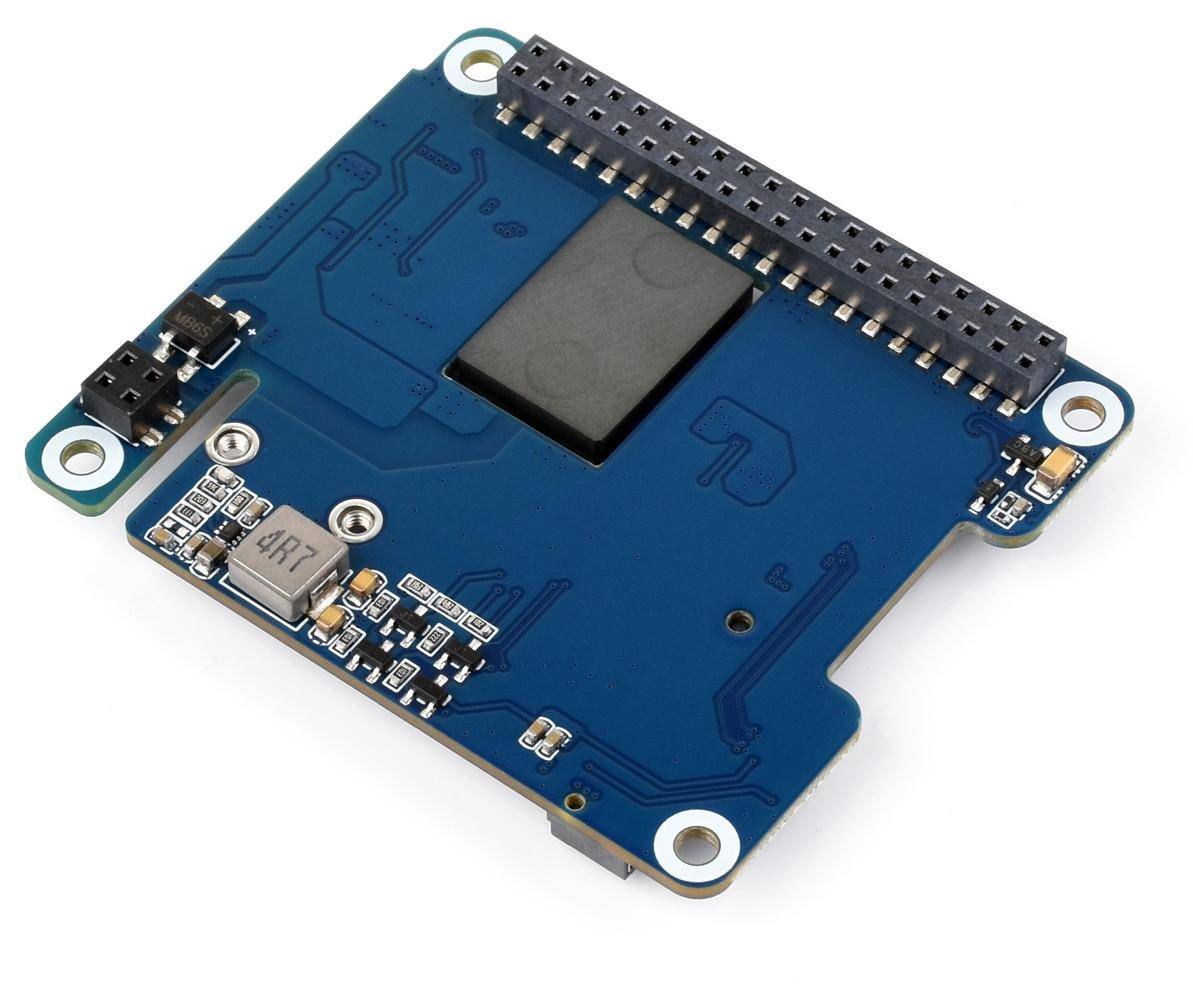

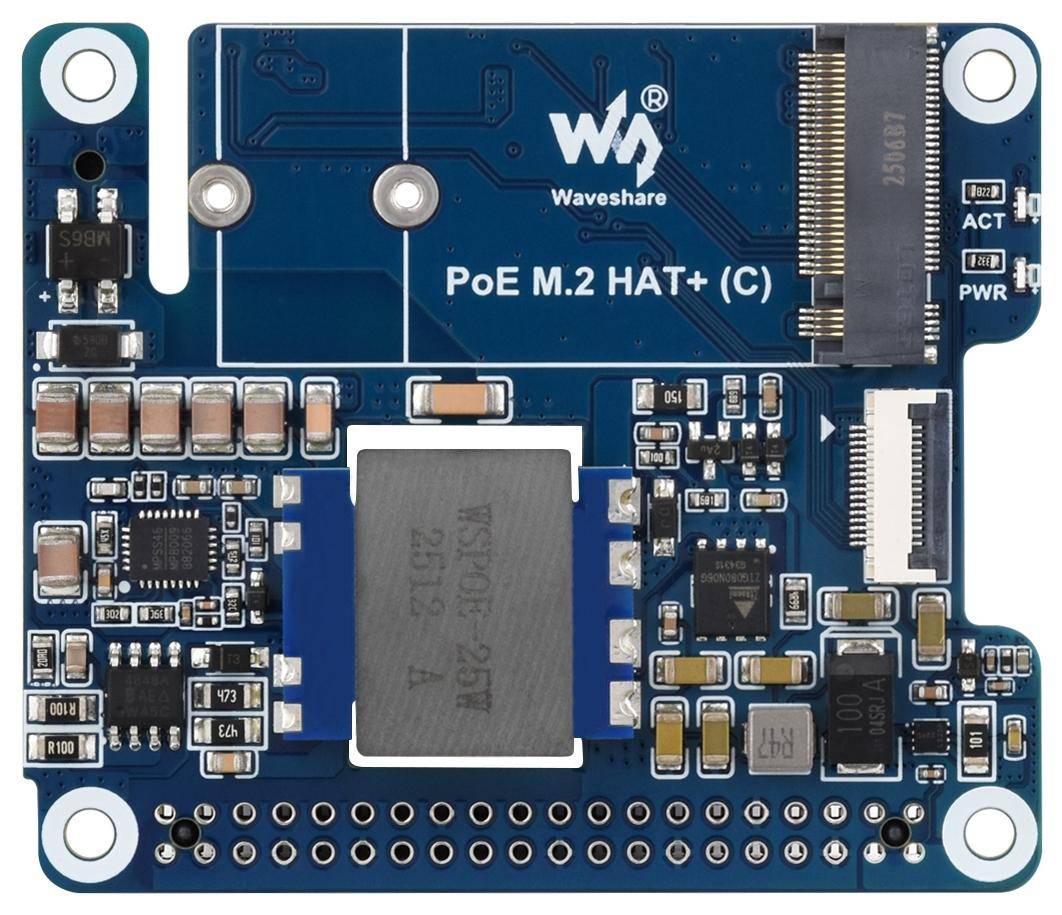

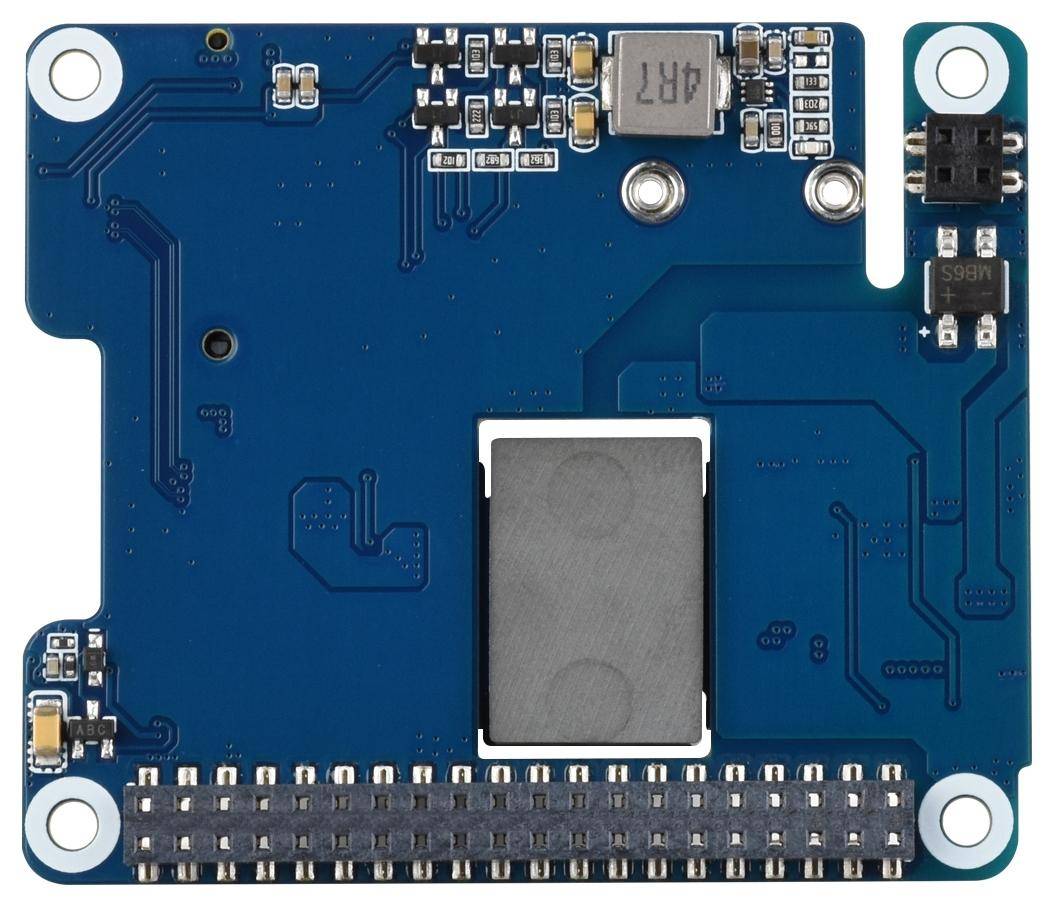

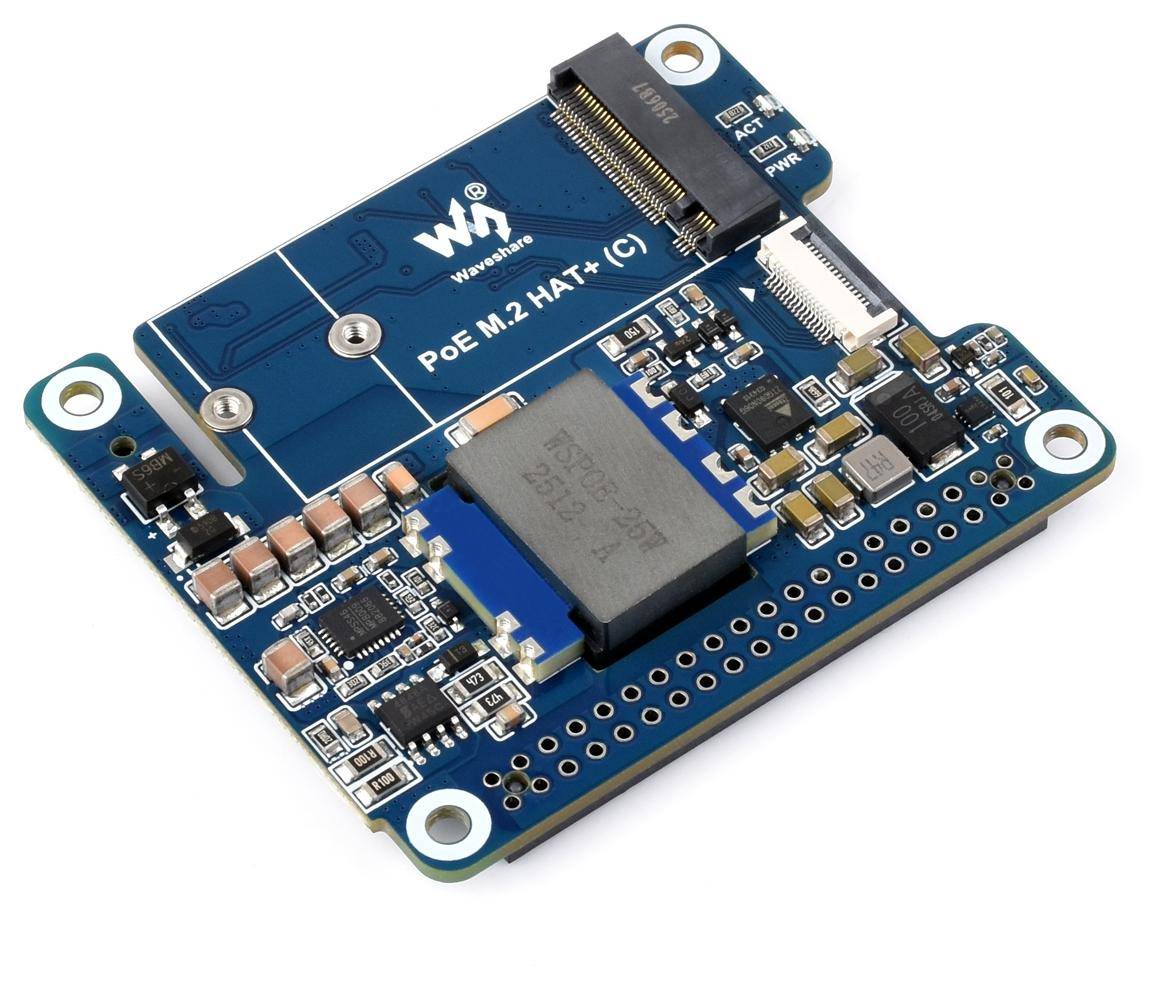

Waveshare PoE M.2 HAT+ (C) für Raspberry Pi 5
Das Waveshare PoE M.2 HAT+ (C) ist ein Erweiterungsmodul für den Raspberry Pi 5, das die Verbindung von NVMe M.2 SSDs über die PCIe-Schnittstelle ermöglicht und gleichzeitig Power over Ethernet (PoE) zur Stromversorgung bietet. Es kombiniert Datentransfer und Energieversorgung über ein einziges Ethernet-Kabel und folgt dem IEEE 802.3af/at-Standard. Das Modul unterstützt NVMe-SSDs mit den Formaten 2230 und 2242 und erlaubt ein direktes Booten des Raspberry Pi 5 von der SSD.
Das HAT+ (Hardware Attached on Top Plus) nutzt die 16-Pin-PCIe-Schnittstelle des Raspberry Pi 5 und verfügt über einen standardisierten 40-Pin-GPIO-Stapel-Header, der den Anschluss weiterer HATs ermöglicht. Duale LED-Indikatoren zeigen den Betriebsstatus an. Die Verbindung erfolgt über ein 16-poliges Flachbandkabel, das eine stabile Kommunikation zwischen Pi und Adapter sicherstellt.
Der Adapter unterstützt NVMe-Protokolle der Generationen Gen2 und Gen3, was zu einer deutlich erhöhten Lese- und Schreibgeschwindigkeit im Vergleich zu herkömmlichen microSD-Karten führt. Dadurch eignet sich das Modul für Anwendungen mit hohem Datendurchsatz, etwa bei datenintensiven IoT-Projekten, Serveranwendungen oder Systemen mit erweitertem Speicherbedarf. Die PoE-Funktion erlaubt es, den Raspberry Pi 5 über das Netzwerkkabel mit Strom zu versorgen, wodurch separate Netzteile überflüssig werden.
In einfacher Sprache bedeutet das: Das Modul macht den Raspberry Pi 5 schneller, weil es eine NVMe-SSD nutzen kann. Außerdem braucht der Raspberry Pi kein eigenes Netzteil, wenn das Netzwerk PoE unterstützt, da Strom und Daten über dasselbe Kabel fließen.
Merkmale im Überblick
- Unterstützt NVMe-Protokolle Gen2 und Gen3 für hohe Übertragungsgeschwindigkeiten
- Kompatibel mit M.2 SSDs der Größen 2230 und 2242
- Power over Ethernet (PoE) nach IEEE 802.3af/at Standard
- Unterstützt Booten des Raspberry Pi 5 von NVMe SSD
- Basierend auf der 16-Pin-PCIe-Schnittstelle des Raspberry Pi 5
- 40-Pin-GPIO-Stapel-Header für zusätzliche HATs
- Duale LED-Indikatoren zur Statusanzeige
- Kompatibel mit dem offiziellen Raspberry Pi 5 Active Cooler
- Verbindung über 16-poliges Flachbandkabel (40 mm)
- Raspberry Pi 5
- M.2 NVMe SSDs (Formate 2230 / 2242)
- IEEE 802.3af/at PoE-Netzwerke
- PoE-Eingangsspannung: 37V ~ 57V DC
- Leistungsausgang (GPIO-Header): 5V 5A (max.)
- Netzwerkstandard: IEEE 802.3af/at PoE
- PoE-Transformator-Typ: Planar Transformer
- Unterstützte M.2 SSD-Größen: 2230 / 2242
- Unterstützte Protokolle: NVMe Gen2 / Gen3
- Boot-Funktion: Booten des Raspberry Pi 5 von NVMe SSD
- Abmessungen: 56,5 × 66,0 mm
- Erhöht die Lese- und Schreibgeschwindigkeit des Raspberry Pi 5
- Bietet Netzwerkverbindung und Stromversorgung über ein Kabel
- 1x PoE M.2 HAT+ (C)
- 1x 2x2-Pin-Header
- 1x 2x20-Pin-Header
- 1x 16-poliges Flachbandkabel (40 mm)
- 1x Schraubensatz
- 1x SSD-Befestigungsschraube
