Beschreibung
KTR4 Heizstabregelung Paket 5280 Watt Peak – Photovoltaik Komplettset für Warmwasser
Dieses leistungsstarke Photovoltaik-Komplettset mit 5.280 Watt Peak ist für Haushalte mit hohem Warmwasserbedarf und größere Warmwasserspeicher ausgelegt. Zwölf Double Glass Bifacial Photovoltaikmodule mit jeweils 440 Wp versorgen die abgestimmte KTR4 Heizstabregelung, die einen 4 kW Nano-Heizstab mit 2 Zoll Standardanschluss steuert.

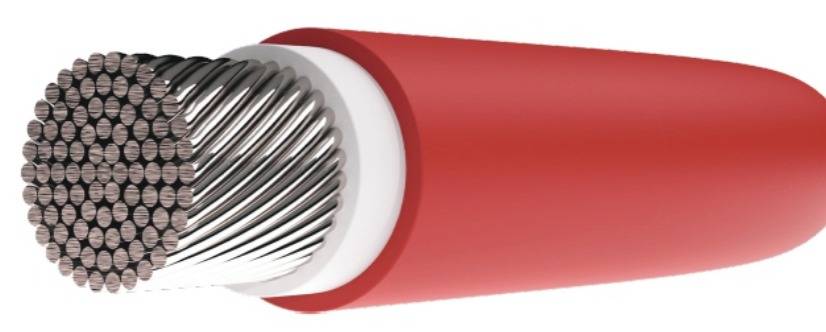

Die Anlage ist vorkonfiguriert und montagefreundlich aufgebaut. Die Verbindung der Module erfolgt in zwei Strings mit jeweils 6 Modulen (6 × 6), die auf den KTR4 geführt werden. Zwei 30 Meter lange PV-Kabel (6 mm², rot/schwarz) mit MC4-Steckern sorgen für eine sichere und verlustarme Verbindung.
Der KTR4 Regler versorgt Widerstandsheizgeräte mit einer Leistung von 1 bis 5 kW aus Photovoltaikgeneratoren bis zu 7 kWp. Er wandelt die von den PV-Modulen erzeugte Gleichspannung (DC = Gleichstrom) in Wechselspannung für den Heizstab um. Ein integrierter Mikroprozessor steuert den internen Wechselrichter so, dass stets die aktuell verfügbare maximale Leistung des Solargenerators genutzt wird (MPPT – automatische Leistungsoptimierung).
Der Regler verfügt über zwei Leistungsausgänge: An Ausgang 1 wird eine Vorrangheizung angeschlossen, an Ausgang 2 eine zusätzliche Heizung zur Nutzung überschüssiger Energie. Zwei PT1000-Temperatursensoren werden im Warmwasserspeicher platziert und überwachen die Temperatur direkt am Heizstab. Der integrierte Temperaturregler verhindert zuverlässig ein Überschreiten der eingestellten Maximaltemperatur. Wird dieser Wert erreicht, schaltet das System die Heizung ab oder automatisch auf die zweite Heizzone um.
Anschluss des Systems in 6x6 2 Strings!
Vorteile
- Komplettset mit 5280 Wp für hohe Warmwasseranforderungen
- 12 × 440 Wp Double Glass Bifacial PV-Module
- Verschaltung in 2 Strings à 6 Module für optimalen Betrieb am KTR4
- KTR4 Heizstabregelung mit MPPT für maximale Solarstrom-Nutzung
- 4 kW Nano-Heizstab mit 2 Zoll Standardanschluss
- Zwei Heizkreise für Vorrang- und Überschussbetrieb
- Temperaturüberwachung mit zwei PT1000-Sensoren
- 60 m PV-Kabel (6 mm²) mit MC4-Steckverbindern
- Netzunabhängige Warmwasserbereitung ohne fossile Energieträger
- Vorkonfiguriert und montagefreundlich
Technische Daten
| Merkmal | Wert |
|---|---|
| Systemleistung (Peak) | 5280 Wp (12 × 440 Wp) |
| PV-Module | 12 × Double Glass Bifacial Photovoltaikmodul 440 Wp |
| Verschaltung | 2 Strings mit je 6 Modulen |
| Heizstabregelung | KTR4, für PV-Betrieb, 1–5 kW Heizleistung, bis 7 kWp PV |
| Heizelement | 4 kW Nano-Heizstab, 2 Zoll Standardanschluss |
| PV-Kabel | 2 × 30 m, 6 mm², MC4-Stecker, DC (Gleichstrom) |
| Temperaturüberwachung | 2 × PT1000-Temperatursensor |
| Einsatzbereich | Warmwasserbereitung in Ein- und Mehrfamilienhäusern, größere Speicher |
| Hinweis | Peak-Leistungen sind Maximalwerte und abhängig von Sonnenstand, Wetter und Ausrichtung |
Lieferumfang
- 12 × Photovoltaikmodul 440 Wp (Double Glass Bifacial)
- 1 × KTR4 Heizstabregelung
- 1 × 4 kW Nano-Heizelement, 2 Zoll Anschluss
- 2 × 30 m PV-Kabel (rot/schwarz, 6 mm², MC4-Stecker)
FAQ
- Für welche Speicher und Haushaltsgrößen ist das Set geeignet?
- Das Komplettset ist ideal für größere Warmwasserspeicher in Ein- und Mehrfamilienhäusern sowie für Haushalte mit hohem Warmwasserbedarf. Der 2 Zoll Anschluss passt zu vielen gängigen Speichern – bitte prüfen Sie vorab die Maße Ihres Boilers.
- Wie wird der Heizstab durch die KTR4-Regelung betrieben?
- Die KTR4-Regelung nutzt die von den PV-Modulen erzeugte Gleichspannung und wandelt sie intern in Wechselspannung für den Heizstab um. Dank MPPT wird die aktuell verfügbare Solarleistung optimal genutzt.
- Funktioniert das System auch bei bewölktem Wetter?
- Ja, auch bei geringerer Sonneneinstrahlung wird Energie erzeugt. Die Heizleistung ist dann reduziert und die Aufheizzeit entsprechend länger.
- Ist ein Netzanschluss erforderlich?
- Für den Heizbetrieb ist kein Anschluss an das öffentliche Stromnetz erforderlich. Das System arbeitet ausschließlich mit der Energie der angeschlossenen PV-Module.
- Kann der Heizstab später ausgetauscht werden?
- Ja, durch den 2 Zoll Standardanschluss kann das Heizelement bei Bedarf einfach ersetzt oder angepasst werden.
