Beschreibung

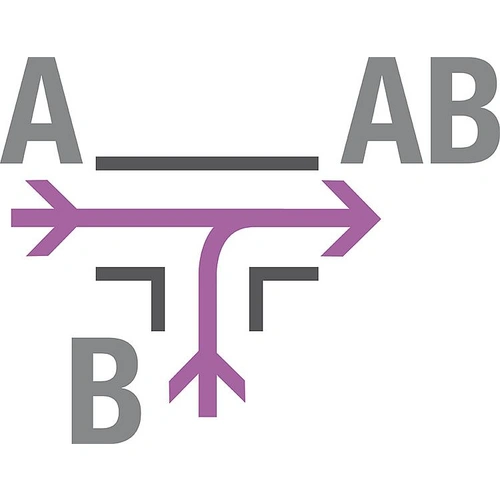

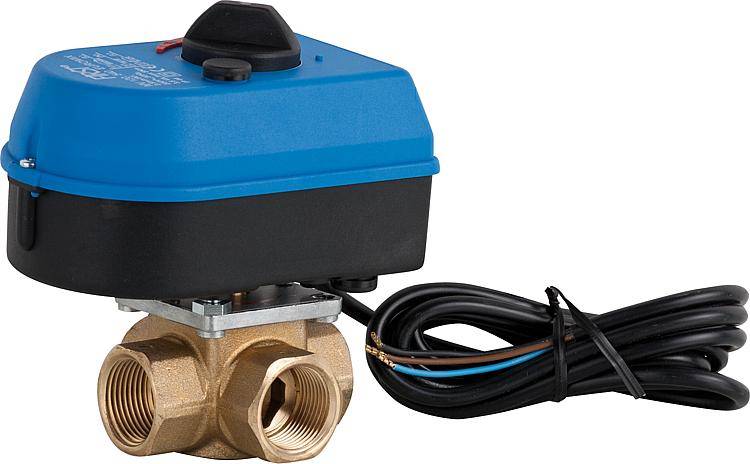

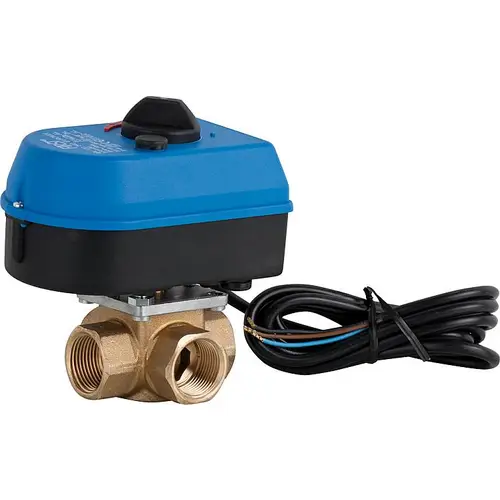

Mischventil Euromix MV-120, 3-Wege-Ausführung F-3
Kompakter Regelmotor mit einem Messingmischventil. Dies ist für die Verwendung in geschlossenen WW-Heizsystemen für Heizkörper-, Fußboden-, Warmluft- und Fernheizungen bestimmt. Die Drehschieber sind mit austauschbaren, glykolbeständigen O-Ringen abgedichtet. Handverstellung ist möglich.
Technische Daten
| Eigenschaft | Details |
|---|---|
| Betriebsspannung | 230 V, 50 Hz / IP 44 |
| Schutzklasse | I |
| Leistungsaufnahme | 3,5 W |
| Stellwinkel | 90° |
| Stellzeit für 90° | 210 s |
| Drehmoment | max. 8 Nm |
| Umgebungstemperatur | 0° bis 60°C, nicht kondensierend |
| Anschlusskabel | 1,8 m (4x 0,5 mm²) |
| Ansteuerung | 3-Punkt-Regler oder Schaltgerät |

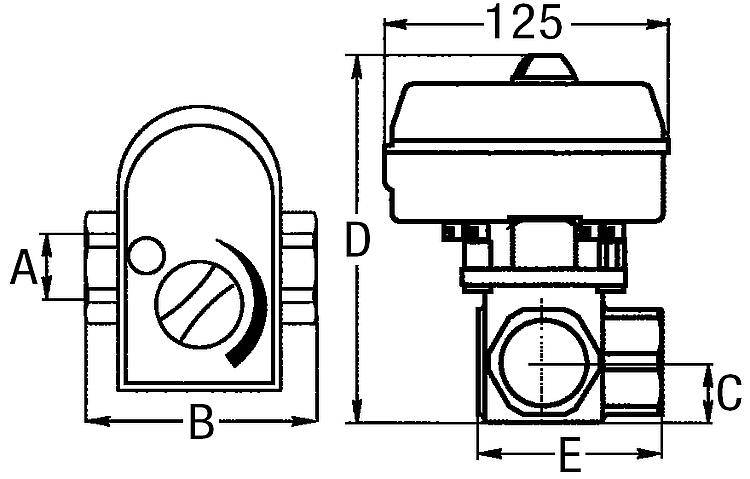

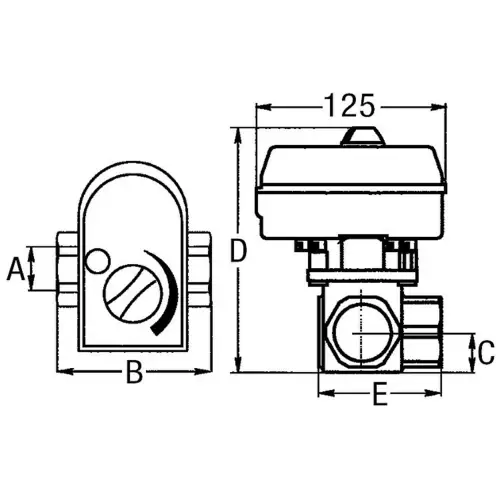

Größen und Eigenschaften

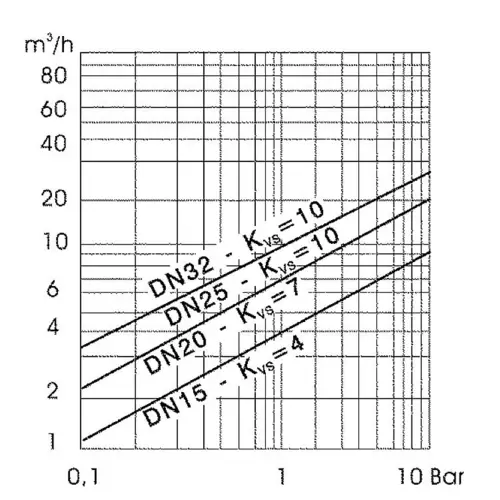

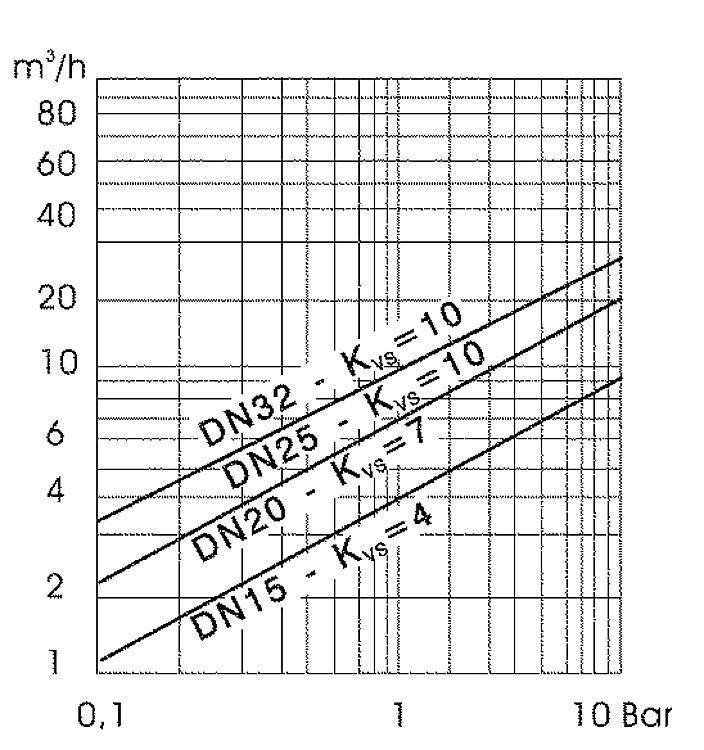

| DN | B [mm] | C [mm] | D [mm] | E [mm] | Kvs-Wert |
|---|---|---|---|---|---|
| DN 15 (1/2") | 72 | 18,5 | 139 | 544 | 490 |
| DN 20 (3/4") | 72 | 18,5 | 139 | 547 | 490 |
| DN 25 (1") | 90 | 24 | 146 | 691 | 1090 |
| DN 32 (1 1/4") | 90 | 24 | 146 | 691 | 1090 |
Wichtiger Hinweis zum elektrischen Anschluss: Die Betriebsspannung ist mit einer externen Vorsicherung von 2 Amp. abzusichern. Vor dem Öffnen des Gehäusedeckels ist der Stellantrieb von der Spannungsversorgung zu trennen. Es sind die einschlägigen TÜV + VDE-Vorschriften zu beachten!
