Beschreibung

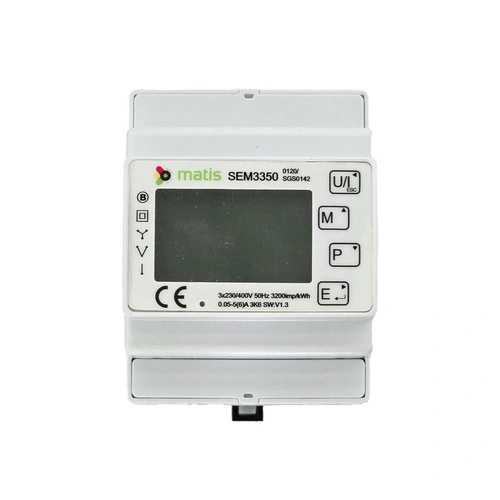

Serien SEM3350 Dreiphasen-Energiezähler
Mit den Matis SEM3250 und SEM3350 Dreiphasen-Energiezählern behalten Sie den Stromverbrauch in privaten, gewerblichen oder kleinen Industrieanlagen präzise und zuverlässig im Blick. Die Geräte bieten vielseitige Messfunktionen, lassen sich unkompliziert auf der DIN-Schiene installieren und ermöglichen eine sichere Einbindung in smarte Energiemanagement-Systeme.
Vorteile
- Präzise dreiphasige Messung mit hoher Genauigkeit (Wirkenergie 0,5s)
- Erfassung vieler elektrischer Parameter wie Wirkleistung, Blindleistung, Strom, Spannung und Harmonische
- Schutz vor Manipulation dank sicherer Verriegelungen und Abdeckungen
- Kompaktes 72mm-Gehäuse spart Platz im Verteilerkasten
- Multi-Tarif-Funktion für die flexible Abrechnung mehrerer Stromtarife

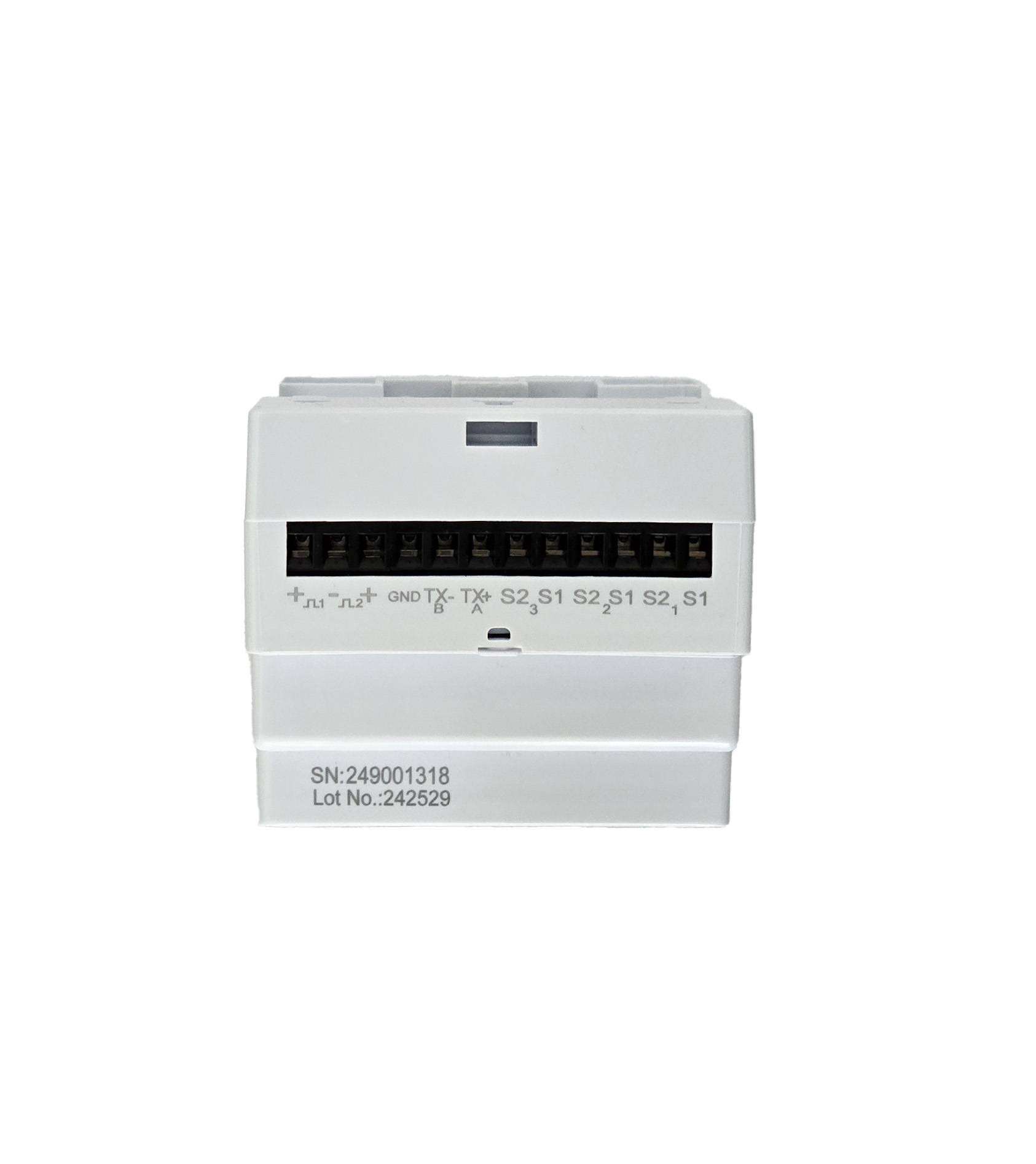

- Einfache Anbindung durch Modbus-Schnittstelle für Smart Home, Energiemanagement oder Fernablesung
- Für vielseitige Anwendungen durch Anschlussmöglichkeit externer Stromwandler (nur für große Ströme nötig)
Technische Daten für SEM3250 und SEM3350
| Merkmal | SEM3250 | SEM3350 |
|---|---|---|
| CT-Verbindung (externer Stromwandler möglich) | Ja | Ja |
| Genauigkeit Wirkenergie | 0,5s | 0,5s |
| Vier-Quadranten-Energiemessung (Vorwärts und Rückwärts) | Ja | Ja |
| Wirk-/Blindenergie, Leistung, Strom, Spannung | Ja | Ja |
| Messung Spannungs- & Stromharmonische | Ja | Ja |
| Multi-Tarif (mit Uhr) | Ja | Ja |
| Pulsausgang | Ja | Ja |
| Überlastalarm (kWh) | Ja | Ja |
| Kommunikation | Modbus | Modbus |
| Breite | 72mm (4 TE) | 72mm (4 TE) |
Allgemeine technische Parameter
| Strom | 1A/5A, 40mA, 100mA, mV, mV Rogowski Coil |
| Eingangsspannung | L-N: 100-289V AC; L-L: 173-480V AC |
| Frequenz | 45–65 Hz |

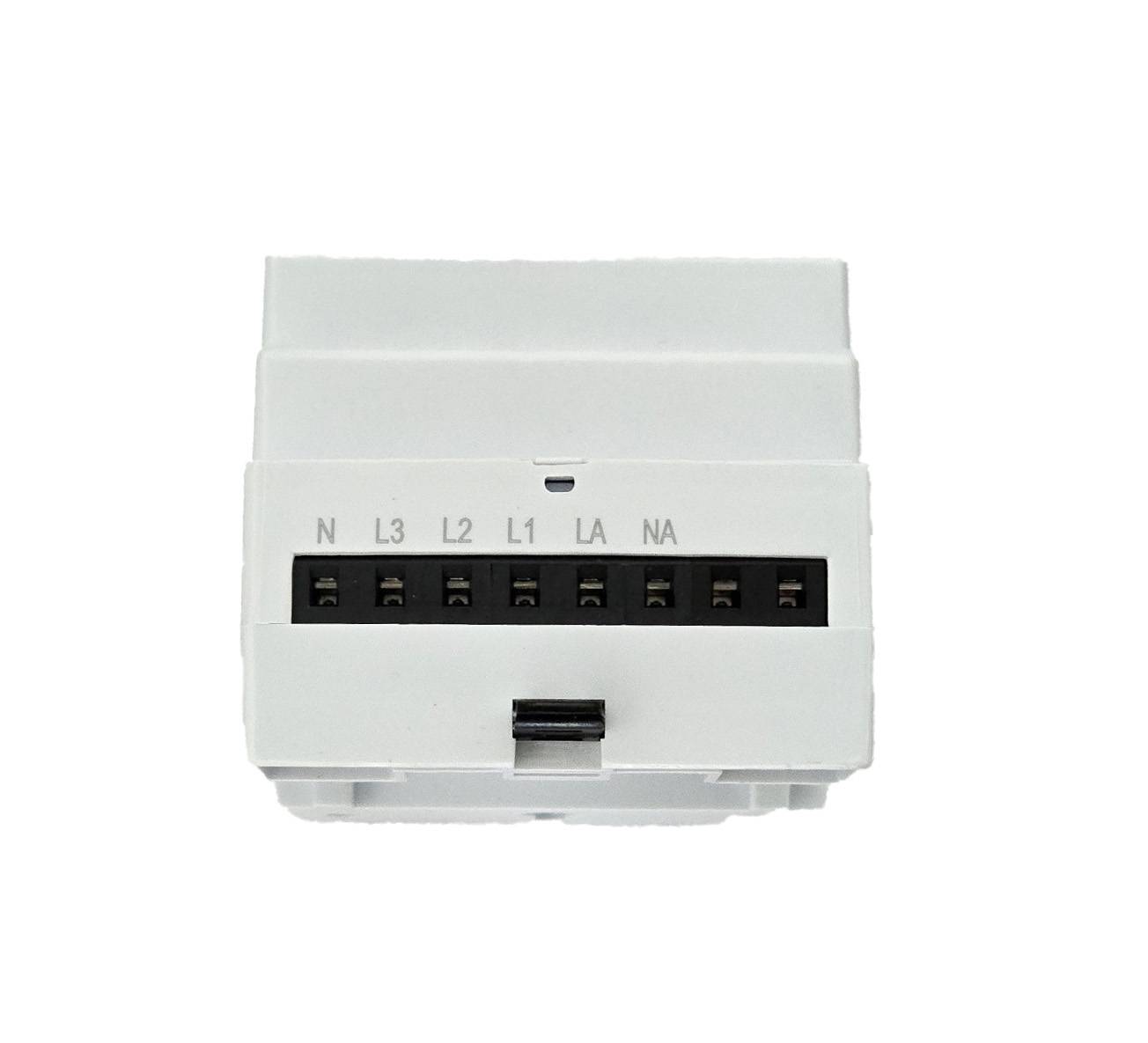

| Polzahl | 1P+N, 3P, 3P+N |
| Genauigkeit (allgemein) | Klasse 1 |
| Pulskonstante | Puls Ausgang 1: einstellbar; Puls Ausgang 2: 3200 imp/kWh |
| Anzeigelimit | 999999,99 kWh |
| Spannungsfestigkeit | 4kV/1min |
| Pulsfestigkeit | 6kV – 1,2µs Wellenform |
| Versorgungsspannung | 85–275V AC oder 120–380V DC |
| Schutzklasse (IP) | IP51 (Innenbereich) |
| Abmessungen | 94,5mm (L) x 72mm (B) x 65mm (H) |
| Betriebstemperatur | -25°C bis +55°C |
| Installationskategorie | CAT II |
| Normen | IEC62053-21, EN50470-1/3, GB-T 17215 |
FAQ
- Für welche Einsatzbereiche eignen sich SEM3250 und SEM3350?
- Die Serie eignet sich für Haushalte, Mehrfamilienhäuser, kleine Gewerbe- und industrielle Anlagen, in denen der Stromverbrauch über drei Phasen gemessen werden soll.
- Können die Geräte in bestehende Anlagen integriert werden?
- Ja, durch die DIN-Schienen-Montage sind die Energiezähler ideal für Nachrüstung und Neuinstallation geeignet.
- Brauche ich externe Stromwandler (CTs)?

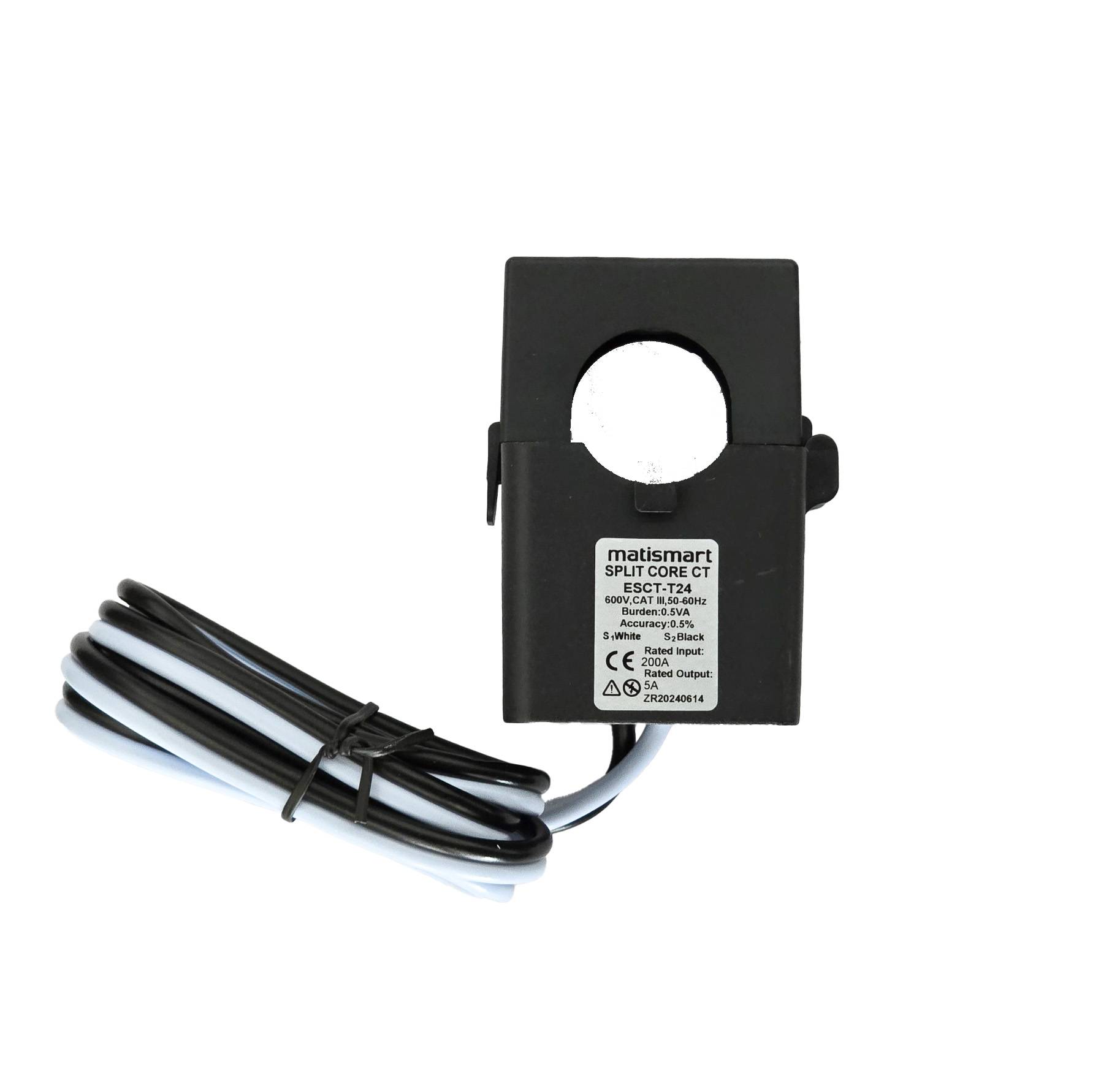

- Externe Stromwandler sind nur bei größeren Strömen über dem direkten Messbereich nötig und können problemlos angeschlossen werden.
- Was bedeutet Modbus-Kommunikation?
- Mit Modbus können Sie Verbrauchsdaten auslesen und in bestehende Smarthome- oder Energiemanagement-Systeme einbinden.
- Wie genau messen die Geräte?
- Die Wirkenergie wird mit Messgenauigkeit 0,5s gemessen – das entspricht einer sehr geringen Abweichung und erfüllt hohe Anforderungen, z. B. im gewerblichen Bereich.
- Können verschiedene Stromtarife erfasst werden?
- Ja, die Geräte unterstützen die Multi-Tarif-Funktion zur getrennten Erfassung und Anzeige mehrerer Stromtarife (z. B. Tag/Nacht).
- Wer sollte den Einbau ausführen?
- Aus Sicherheitsgründen sollte die Montage stets durch eine Elektrofachkraft erfolgen.
``
