Beschreibung

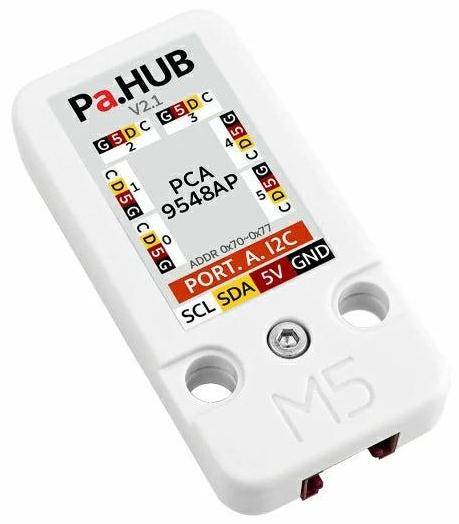

M5Stack I2C Hub 1 auf 6 Erweiterungseinheit (PCA9548APW) - Unit PaHub v2.1
Die Unit PaHub v2.1 ist eine I2C-Multiplexer-Einheit, die den PCA9548AP-Chip verwendet, um eine einzelne I2C-Schnittstelle auf sechs Kanäle zu erweitern. Durch die Auswahl verschiedener Kanäle können mehrere Geräte mit identischen oder unterschiedlichen I2C-Adressen parallel am selben I2C-Bus betrieben werden. Der Umschaltvorgang erfolgt über Polling der Kanäle. Die Einheit ist mit einem DIP-Schalter ausgestattet, der eine einfache Anpassung der I2C-Adresse ermöglicht. Zudem wird die Kaskadierung mehrerer Module unterstützt, um zusätzliche I2C-Geräte anzuschließen. Im Vergleich zum älteren Modell M5-U040-B bietet die Unit PaHub v2.1 mehr Flexibilität und höhere Skalierbarkeit für Anwendungen, bei denen mehrere I2C-Geräte parallel genutzt werden.
Dieses Modul ist für Szenarien geeignet, in denen mehrere I2C-Geräte gleichzeitig eingesetzt werden müssen. Es erleichtert den Aufbau komplexer Systeme, die mehrere Sensoren, Displays oder andere I2C-basierte Komponenten in einem Projekt kombinieren.
Die Unit PaHub v2.1 kann als Verteiler fungieren, der es ermöglicht, verschiedene Geräte mit einer zentralen Steuereinheit zu verbinden. In einfachen Worten ausgedrückt, erlaubt dieses Produkt die gleichzeitige Nutzung mehrerer I2C-Geräte, ohne dass Adresskonflikte auftreten.
Merkmale im Überblick

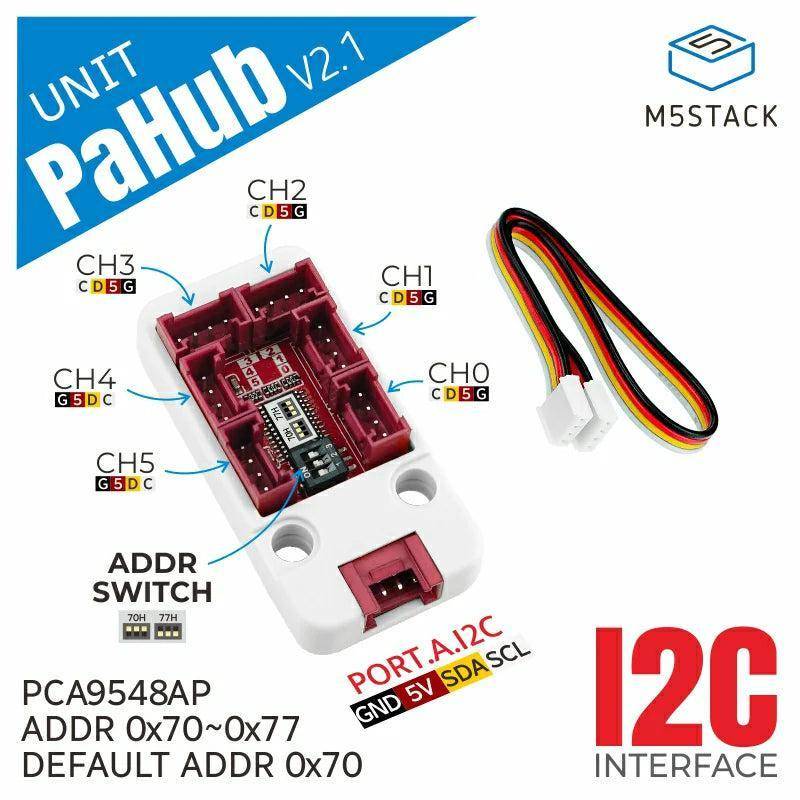

- I2C HY2.0-4P PORTA Erweiterung
- Unterstützung mehrerer kaskadierbarer Einheiten
- 6 erweiterte Grove-Ports

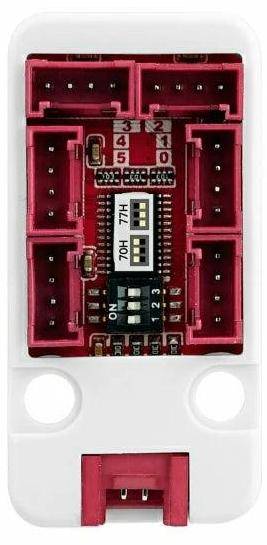

- DIP-Schalter zur I2C-Adressumschaltung
- Klemmbaustein-kompatible Befestigungslöcher
- M5Stack-Controller
- Grove-kompatible I2C-Geräte
- Projekte mit mehreren I2C-Komponenten
- I2C Multiplexer IC: PCA9548AP
- Kommunikationsprotokoll: I2C 0x70~0x77 (Standard: 0x70, einstellbar per DIP-Schalter)
- Betriebstemperatur: 0 ~ 40°C
- Produktgröße: 48,0 x 24,0 x 10,8 mm
- Produktgewicht: 7,3 g
- Verpackungsgröße: 138,0 x 93,0 x 11,8 mm
- Bruttogewicht: 12,3 g
- Ermöglicht den parallelen Betrieb mehrerer I2C-Geräte mit identischen Adressen durch Multiplexing.
- Nachfolger des Modells M5-U040-B.
- 1 x Unit PaHub v2.1
- 1 x HY2.0-4P Grove Kabel (20 cm)
