Beschreibung
Industrial HMI All-in-One Touch Display für Raspberry Pi, 10,1″

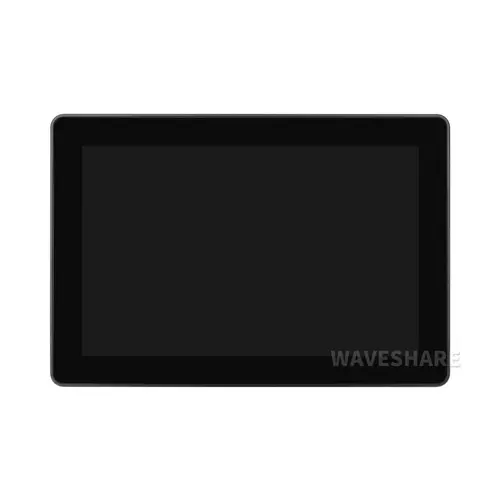

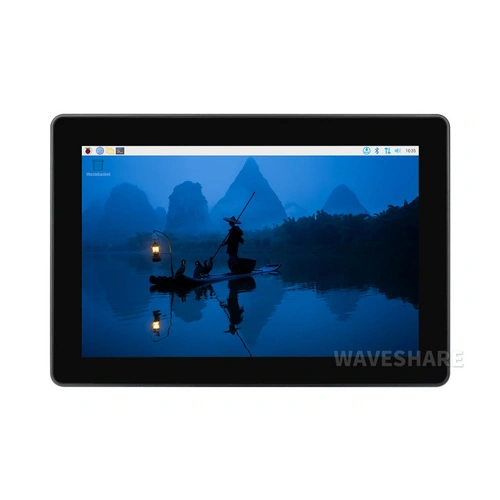

Das Industrial HMI All-in-One Touch Display ist ein vielseitiges Bedienelement für den Einsatz mit Raspberry Pi. Es verfügt über ein 10,1-Zoll-IPS-Panel mit einer Auflösung von 1280×800 Pixeln und bietet durch einen Betrachtungswinkel von 178° eine gleichbleibend klare Darstellung aus nahezu jeder Position. Der kapazitive 10-Punkt-Touchscreen ermöglicht eine präzise Steuerung und unterstützt je nach Betriebssystem die Erkennung mehrerer gleichzeitiger Eingaben. Das Touch-Panel besteht aus gehärtetem Glas mit einer Härte von bis zu 6H und ist durch Optical Bonding direkt mit dem Display verbunden, wodurch eine kontraststarke und staubdichte Anzeige ohne Luftspalt entsteht. Die Helligkeit lässt sich softwareseitig anpassen, sodass das Display flexibel an unterschiedliche Umgebungen angepasst werden kann.
Eine integrierte 5-Megapixel-Frontkamera erweitert das Einsatzspektrum um Funktionen wie Gesichtserkennung oder Bildaufnahme. Für die Videoausgabe stehen zwei Standard-HDMI-Anschlüsse zur Verfügung, die auch die Wiedergabe von Inhalten in 4K-Auflösung unterstützen. Zusätzlich bietet das Gerät mehrere Schnittstellen wie zwei USB-3.0-Ports, zwei USB-2.0-Ports, einen Gigabit-Ethernet-Anschluss, einen TF-Kartenslot sowie einen Debug-Serial-Port.

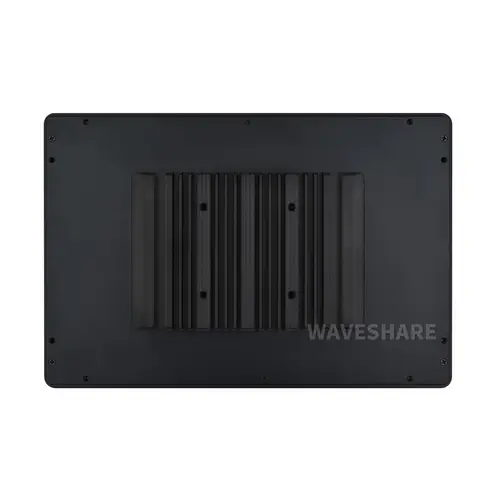

Das robuste Gehäuse besteht aus einer Aluminiumlegierung und gewährleistet eine effiziente Wärmeableitung durch passive Kühlung, wodurch kein Lüfter notwendig ist und geräuschfreier Betrieb möglich bleibt. Zwei Stromversorgungsoptionen, entweder über einen USB-Type-C-Port oder über eine 5V-Schraubklemme, sorgen für Flexibilität in verschiedenen Umgebungen. Dank VESA-Montageunterstützung kann das Display einfach an Monitorarmen oder Halterungen befestigt werden, wodurch sich zahlreiche Einsatzmöglichkeiten im industriellen Umfeld, in der Gebäudeautomation oder im Bildungsbereich ergeben.

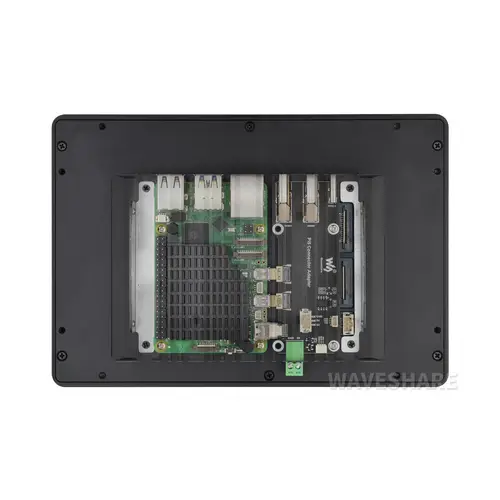

Der Lieferumfang des Modells RPI-HMI-101D-ACCE beinhaltet neben dem 10,1-Zoll-Touch-Display ein 27W-Netzteil (EU), eine 64GB-TF-Karte, ein Schraubenset mit Halterungen, ein Wärmeleitpad sowie Zubehörpakete für den Einsatz mit Raspberry Pi 4 und Raspberry Pi 5. Das Paket enthält Seitenpanels, Kühlkörper aus Aluminium oder Kupfer, Kabel für DSI- oder Kameraanschlüsse sowie zusätzliche Bedienelemente. Der Raspberry Pi selbst ist nicht enthalten.
Dieses Display ist für Anwender geeignet, die ein kompaktes, robustes und erweiterbares HMI-System mit hochwertigen Anzeige- und Eingabemöglichkeiten benötigen. Es verbindet zuverlässige Hardware mit einem langlebigen Design und bietet zahlreiche Schnittstellen für flexible Integration.
Merkmale im Überblick
- 10,1″-IPS-Display mit 1280×800 Auflösung und 178° Blickwinkel
- Kapazitiver 10-Punkt-Touch mit gehärtetem Glas (bis 6H)
- Optical Bonding für staubdichte, kontraststabile Anzeige
- Zwei Standard-HDMI-Eingänge, Unterstützung für 4K-Ausgabe
- 5-MP-Frontkamera
- Aluminium-Vollmetallgehäuse mit passiver Wärmeabfuhr
- Helligkeit per Software einstellbar
- Zwei Stromversorgungsarten: USB-C oder 5V-Schraubklemme (3,81 mm)
- VESA-Montagemuster für flexible Installation
- Raspberry Pi 4B
- Raspberry Pi 5
- Bildschirmdiagonale: 10,1″
- Auflösung: 1280×800
- Panel: IPS
- Blickwinkel: 178°
- Touch-Typ: kapazitiv
- Touch-Punkte: bis zu 10 (betriebssystemabhängig)
- Touch-Panel: gehärtetes Glas, bis 6H
- Touch-Panel-Technik: Optical Bonding
- Frontkamera: 5 MP
- Display-Schnittstelle: 2× Standard-HDMI, 4K-Ausgabe
- Stromanschlüsse: USB-Type-C, 5V-Schraubklemme (3,81 mm)
- Gehäuse: Aluminiumlegierung, passive Kühlung
- Helligkeit: per Software einstellbar
- Montage: VESA-Unterstützung
- Externe Anschlüsse: 2× USB 3.0, 2× USB 2.0, Gigabit-Ethernet, TF-Kartenslot, Debug-Seriell
- Bedienelemente/Status: Power-Taste, Power-LED
- 1x 10,1″ Touch-Display
- 4x Montagehalterung
- 1x Schraubenset
- 1x TF-Karte 64GB
- 1x 27W Netzteil (EU)
- 1x 5W Wärmeleitpad (16×16×1 mm)
- Pi5-HMI Zubehörpaket:
- 1x Pi5-Seitenpanel
- 1x Aluminium-Kühlkörper
- 1x DSI-Kabel (12 cm)
- 1x Silicon-Button
- 1x Kamerakabel (15 cm)
- Pi4-HMI Zubehörpaket:
- 1x Pi4-Seitenpanel
- 1x Kupfer-Kühlkörper
- 2x FFC 15-Pin 1.0 Pitch ~160 mm
- Wiki
- Ein Raspberry Pi und ein Monitorarm sind nicht im Lieferumfang enthalten!
