Beschreibung

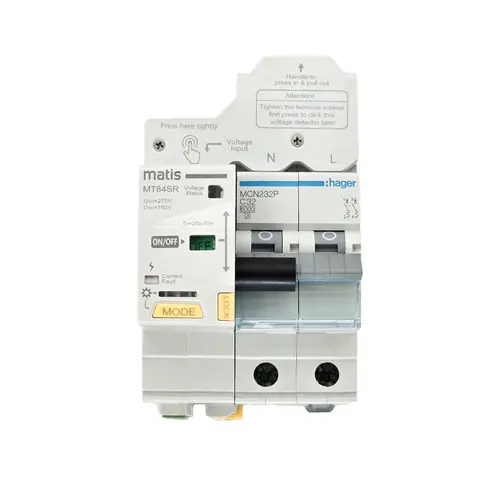

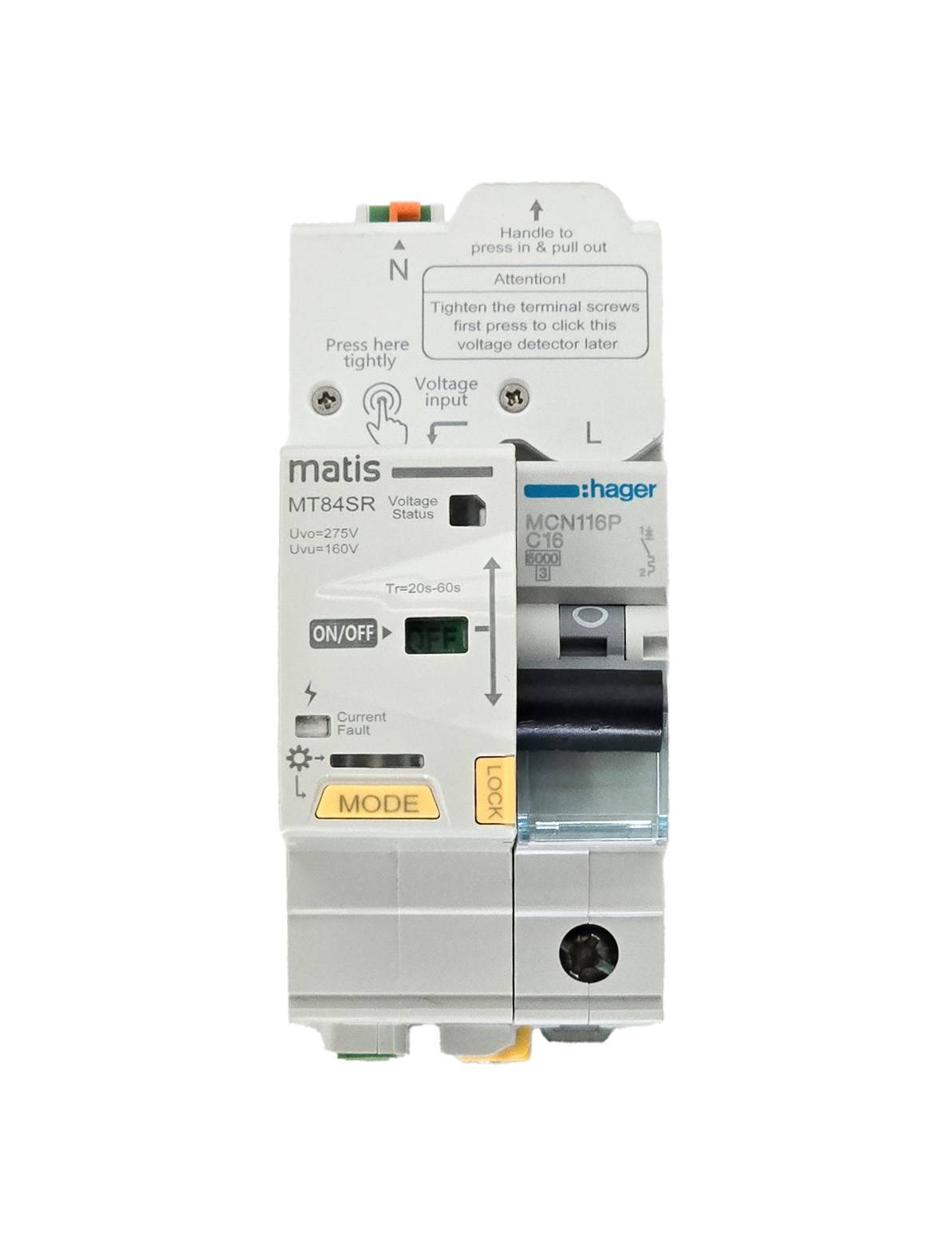

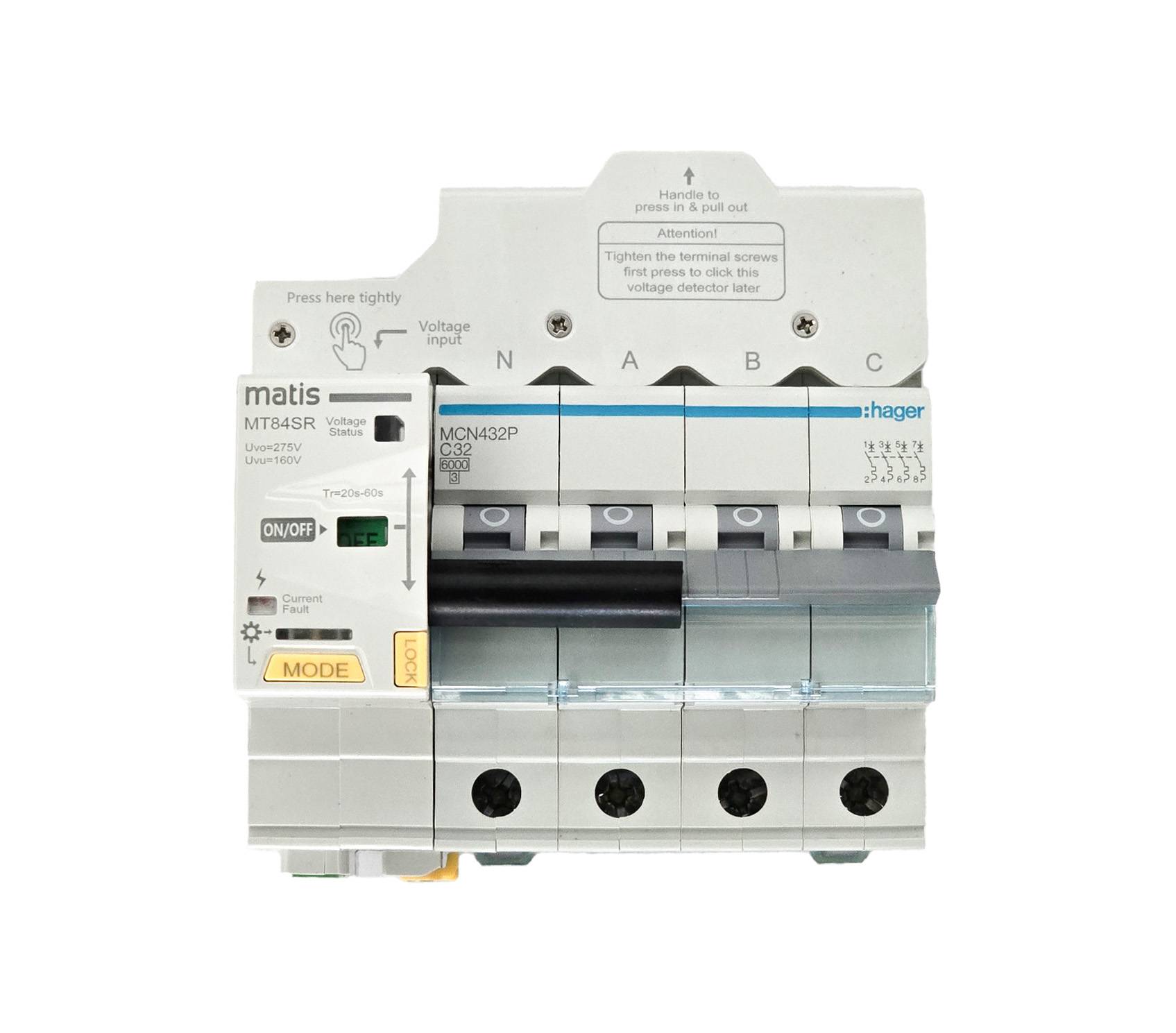

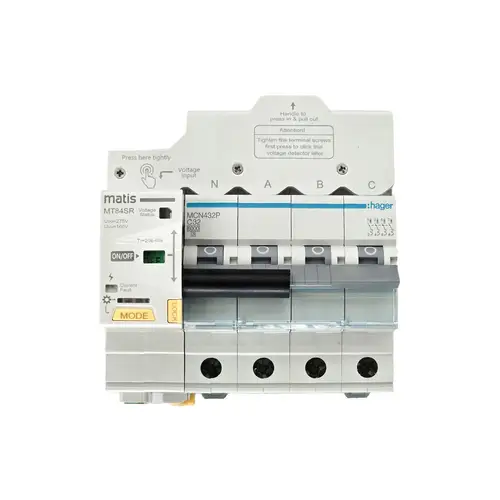

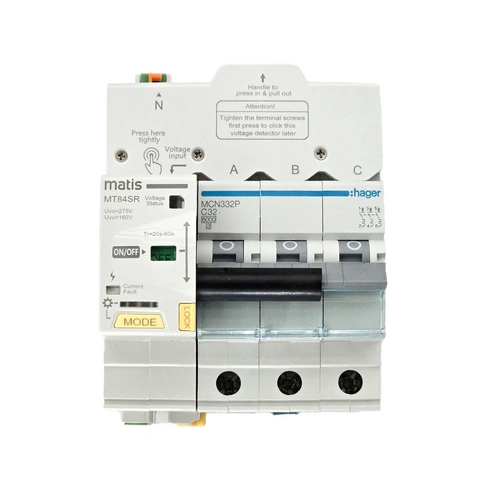

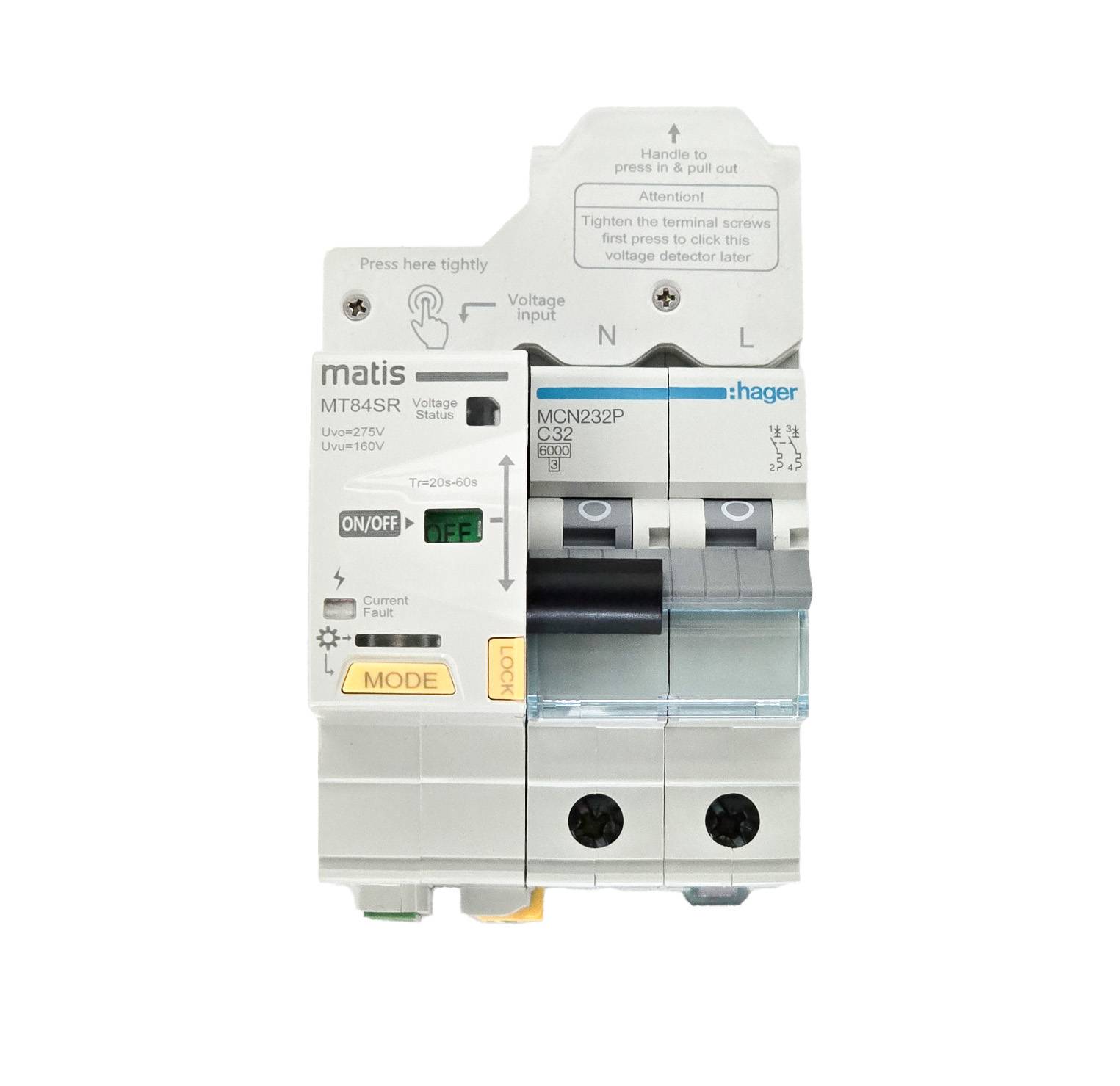

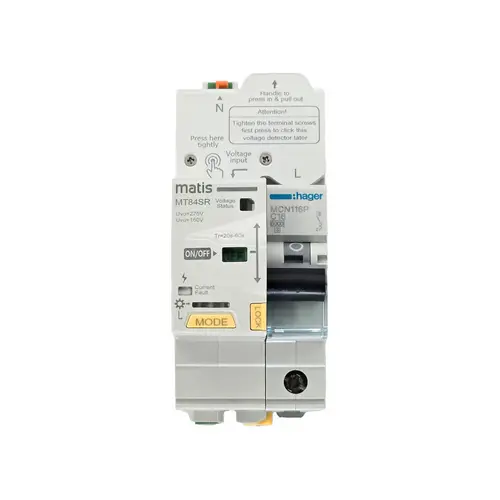

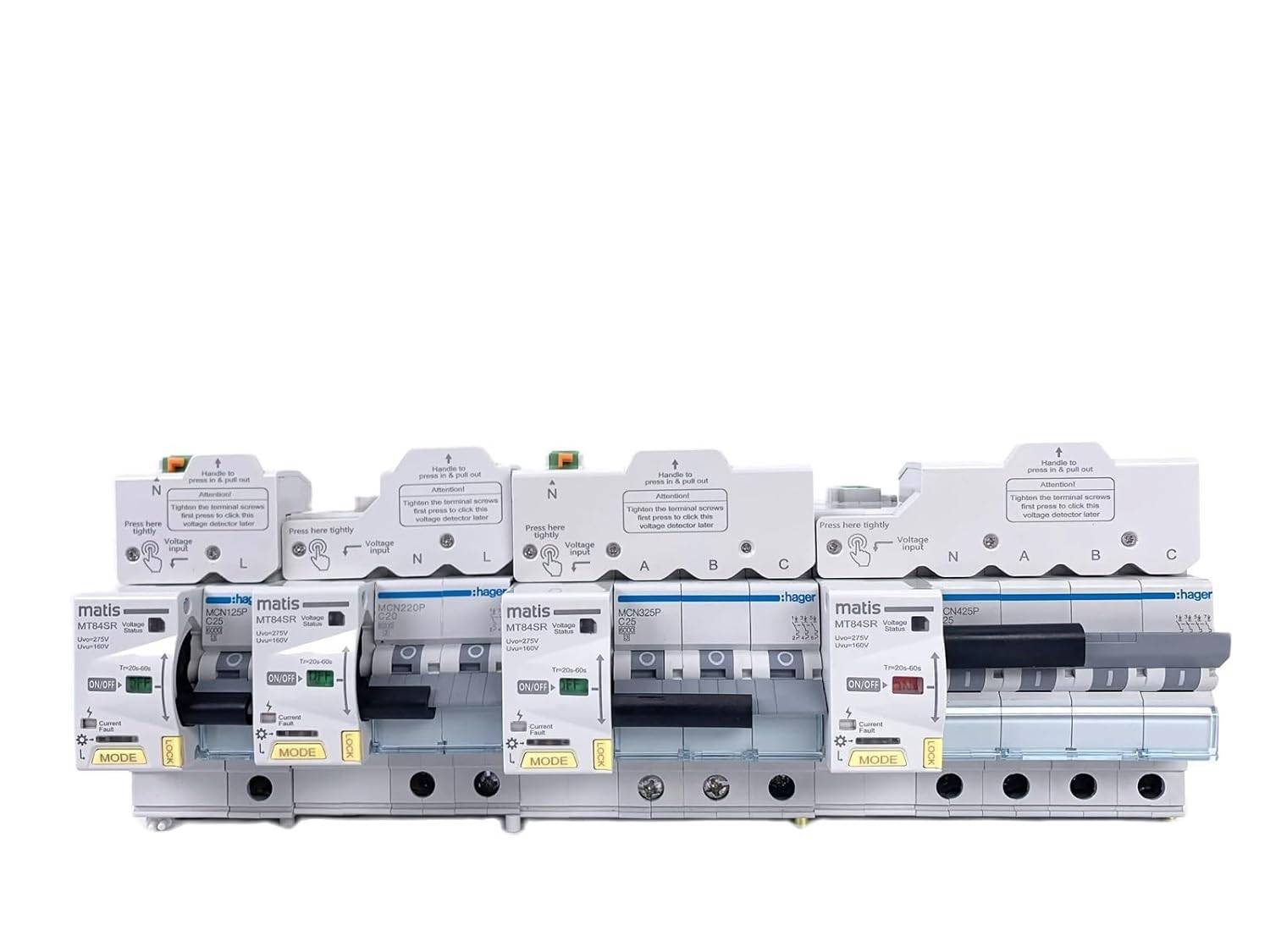

Matis MT84SR Wiedereinschaltautomat mit Hager 3-Pol LS 16A/32A, Über- und Unterspannungsschutz, externe Ansteuerung
Der Matis MT84SR Wiedereinschaltautomat bietet zuverlässigen Schutz für Ihre Elektroinstallation. Mit integriertem Über- und Unterspannungsschutz sorgt der Leitungsschutzschalter dafür, dass Ihre Anlage auch bei Spannungsproblemen sicher bleibt. Er lässt sich vor Ort oder extern per RS485 oder potenzialfreien Kontakt bedienen, unterstützt Status- und Störungsmeldung via AUX-Anschlüsse und eignet sich bestens für professionelle Anwendungen wie Hotels, Ferienhäuser, Gewerbe oder Industrie.
Vorteile
- Automatische Rückstellung nach Fehler, weniger Ausfallzeiten
- Umfassender Schutz vor Über- und Unterspannung
- Ferngesteuerte Bedienung über RS485 oder Schaltkontakt
- Status- und Störanzeige über AUX-Anschlüsse
- Kurze Schaltzeiten (≤0,2 s Aus, ≤0,3 s Ein)
- Lange Lebensdauer: ≥10.000 Schaltzyklen

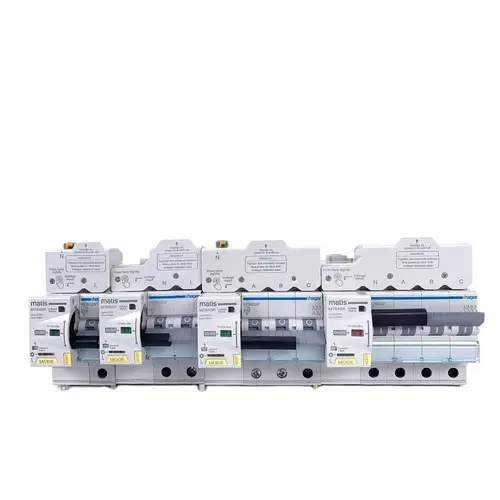

- Für 1-, 2-, 3- oder 4-polige Absicherung und 16A/32A Varianten geeignet
- Einfache Installation auf 35 mm DIN-Schiene
- Flexibel: Montage vertikal, horizontal oder flächig möglich
- Schutzart IP20 – sicher für den Innenbereich
Technische Daten
| Pole / Nennstrom | 1P/16A, 2P/32A, 3P/32A, 4P/32A |
| Auslösecharakteristik | C |
| Nennspannung | Einphasig 230V~, Dreiphasig 400V~ |
| Frequenz | 50/60Hz |
| Mechanische Lebensdauer | ≥10.000 Auslösungen |
| Schaltzeiten | Öffnen ≤0,2s, Schließen ≤0,3s |
| Fehlerstrom-Rücksetzung Verzögerung | 1. Fehler: 5s, 2. Fehler: 20s, 3. Fehler: 60s, 4. Fehler: Verriegelung |
| Schutzart | IP20 |
| Betriebstemperatur | -25°C ~ +55°C |
| Relative Luftfeuchtigkeit | ≤95% |
| Lagertemperatur | -40°C ~ +70°C |
| Installation | 35 mm DIN-Schiene |
| Montage | Vertikal, horizontal, flächig |
| Steuerung | RS485 / potentialfreier Kontakt |
| AUX-Ausgänge | Störung und Status Ein/Aus |
Betriebsmodi
- Modus 1 (Standard): Trockenkontaktsteuerung + RS485 + Überspannungs-/Unterspannungsschutz (Anzeige grün)
- Modus 2: Wartungsmodus (Anzeige rot/grün blinkt)
- Modus 3: Trockenkontaktsteuerung + RS485 + Überspannungs-/Unterspannungsschutz + automatischer Fehlerstrom-Reset (Anzeige rot)
FAQ
- Was ist ein Wiedereinschaltautomat?
- Er sorgt nach einer fehlerbedingten Auslösung automatisch für eine Wiederherstellung der Stromversorgung, falls keine Gefahr mehr besteht.
- Wie schützt das Gerät vor Überspannung und Unterspannung?
- Es unterbricht den Stromkreis bei zu hoher oder zu niedriger Netzspannung sowie bei weiteren Störungen.
- Welche Möglichkeiten der Steuerung gibt es?
- Über RS485-Busschnittstelle oder einen potenzialfreien Kontakt können Sie das Gerät aus der Ferne steuern oder überwachen.
- Für welche Anwendungen ist der MT84SR geeignet?
- Für Hotels, Ferienhäuser, gewerbliche und industrielle Gebäude – überall dort, wo Stromausfälle schnell behoben werden sollen.
- Wie wird der Automat montiert?
- Einfach auf eine gängige 35 mm DIN-Hutschiene im Schaltschrank aufrasten.
- Was passiert bei wiederholtem Fehler?
- Verlängerte Wiedereinschaltzeit, beim vierten Fehler erfolgt eine sichere Verriegelung, um Schäden zu vermeiden.
