KTR4 PV-Regler für Heizstäbe – Warmwasser und Heizung mit Solarstrom nutzen
Mit dem KTR4 PV-Regler betreiben Sie elektrische Heizstäbe mit 1–5 kW direkt über Ihre Photovoltaik-Module – komplett netzautark und ohne Anschluss an das öffentliche Stromnetz. So verwandeln Sie Sonnenenergie effizient in Wärme für Warmwasser oder zur Unterstützung Ihrer Heizung.

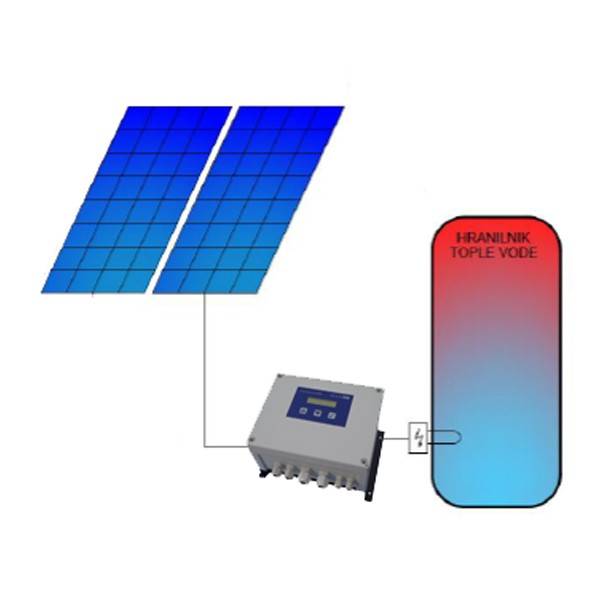

Der Regler wird direkt an die Gleichspannung (DC = Gleichstrom) Ihrer Solarmodule angeschlossen. Ein integrierter Mikroprozessor mit MPPT (Maximum Power Point Tracking = automatische Leistungsoptimierung) sorgt dafür, dass Ihre PV-Anlage jederzeit im optimalen Arbeitspunkt läuft. Dadurch wird der verfügbare Solarstrom bestmöglich genutzt.

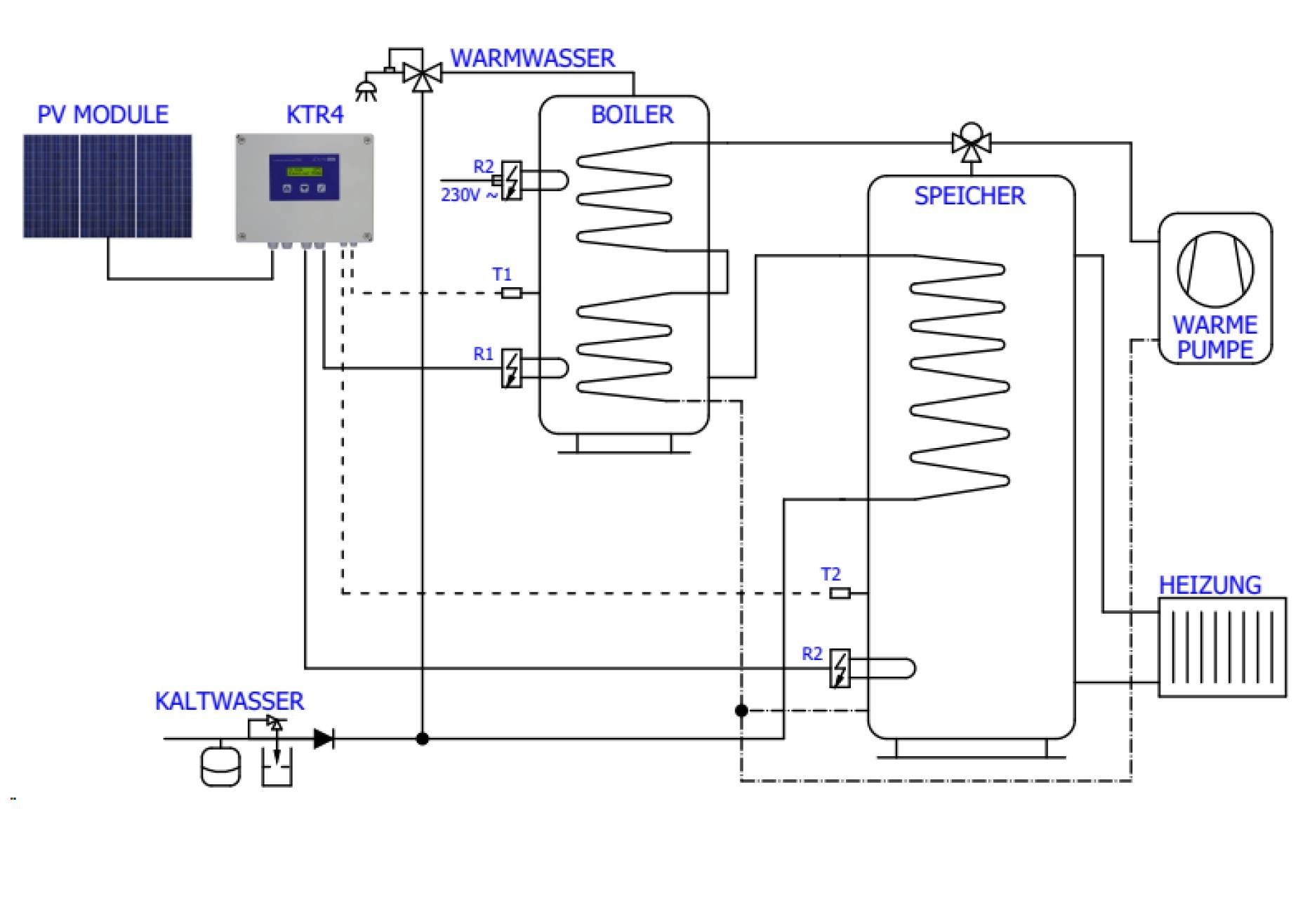

Mit zwei separat regelbaren Ausgängen steuert der KTR4 eine Haupt- und eine Zusatzheizung. Überschüssige Energie kann automatisch in eine zweite Zone geleitet werden. Zwei mitgelieferte PT1000-Temperatursensoren messen die tatsächliche Wassertemperatur direkt am Heizstab. Wird die eingestellte Maximaltemperatur erreicht, schaltet das Gerät automatisch ab oder wechselt auf die zweite Zone – für einen sicheren und kontrollierten Betrieb.
Der KTR4 ist für PV-Generatoren bis maximal 7 kWp ausgelegt. Selbst wenn mehr Modulleistung vorhanden ist, wird die Heizleistung auf maximal 5 kW begrenzt. Wichtig: Am Eingang darf ausschließlich die Gleichspannung der Solarmodule anliegen – ein Anschluss an 230 V Netzspannung ist nicht zulässig.
Vorteile
- Netzunabhängiger Betrieb – kein Anschluss an das Stromnetz erforderlich
- Direkte Nutzung von Solarstrom für Warmwasser und Heizungsunterstützung
- MPPT-Technologie für optimale Energieausbeute der PV-Module
- Zwei getrennte Heizkreise für Prioritäts- und Überschussbetrieb
- Präzise Temperaturüberwachung mit zwei PT1000-Sensoren
- Kompatibel mit PV-Anlagen bis 7 kWp und bis 370 V Leerlaufspannung
- Begrenzung der Heizleistung auf maximal 5 kW zum Schutz des Systems
- Hohe Umwandlungseffizienz von über 98 %
- Geeignet für 230 V- und 110 V-Heizstäbe im angegebenen Leistungsbereich
- Kompaktes, robustes Gehäuse mit mitgelieferten Kabeldurchführungen
Technische Daten
| Merkmal | Wert |
|---|---|
| Heizleistung regelbar | 1–5 kW (6 kW Heizstab anschließbar, Einstellung max. 5 kW) |
| PV-Generatorleistung (maximal) | 7 kWp |
| Max. Leerlaufspannung PV | 370 V (430 V bei –25 °C) |
| Arbeitsbeginn | ab 80 V Eingangsspannung |
| Max. Eingangsstrom | 16 A |
| Max. Ausgangsleistung Heizstab 230 V | 5.000 W |
| Max. Ausgangsleistung Heizstab 110 V | 2.500 W |
| Spannungsbereich am Verbraucher | 80–350 V |
| Umwandlungseffizienz | > 98 % |
| Sprache | SI, HR, EN, DE |
| Temperaturbereich T1 | 20–90 °C |
| Temperaturbereich T2 | Off–90 °C |
| Abmessungen ohne (mit) Kabeldurchführungen | 240 × 191 (217) × 158 mm |
| Gewicht | 2,8 kg |
| Lager-/Betriebstemperatur | –30 °C bis +70 °C / 0 °C bis +40 °C |
| Luftfeuchtigkeit Lagerung/Betrieb | 20–90 % / 10–95 % (nicht kondensierend) |
| Zertifikate | EN 62109-1, EN 60950-1, EN 61000-6-1, EN 61000-6-3 |
Lieferumfang
- 1 × KTR4 Regler
- 2 × Kabeldurchführung M12×1,5
- 4 × Kabeldurchführung M16×1,5
- 2 × Temperatursensor PT1000
- 1 × Anleitung
- 1 × Verschlusszapfen M12
- 1 × Verschlusszapfen M16
FAQ
- Kann ich den KTR4 direkt an das 230 V-Netz anschließen?
- Nein. Der Eingang ist ausschließlich für die Gleichspannung von Solarmodulen im zulässigen Spannungsbereich vorgesehen. Ein Anschluss an das Stromnetz ist nicht erlaubt.
- Wie viele PV-Module darf ich anschließen?
- Die gesamte PV-Generatorleistung darf 7 kWp nicht überschreiten. Zusätzlich müssen die maximal zulässige Leerlaufspannung und der Eingangsstrom eingehalten werden.
- Wie funktioniert die Temperaturregelung?
- Zwei PT1000-Sensoren messen die Wassertemperatur direkt am Heizstab. Wird die eingestellte Maximaltemperatur erreicht, schaltet der Regler automatisch ab oder wechselt auf die zweite Heizzone.
- Kann ich einen 6-kW-Heizstab betreiben?
- Ein 6-kW-Heizstab kann angeschlossen werden, die Ausgangsleistung des Reglers ist jedoch auf maximal 5 kW begrenzt.

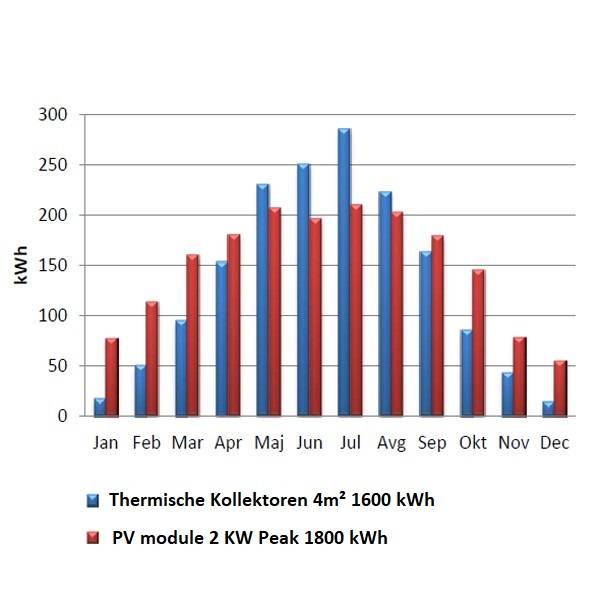

- Wie installiere ich meine PV-Module für den besten Ertrag?
- Optimal ist eine schattenfreie Fläche mit Südausrichtung (±45°) und einer Neigung von etwa 15–50 Grad. Auch bei leichten Abweichungen ist insbesondere im Sommer ein hoher Energieertrag möglich.
- Ist eine Genehmigung für den Betrieb erforderlich?
- Nein. Da der KTR4 netzunabhängig arbeitet und keinen Anschluss an das öffentliche Stromnetz benötigt, sind in der Regel keine Melde- oder Genehmigungspflichten erforderlich.
- Was passiert bei mehr als 7 kWp PV-Leistung?
- Auch bei höherer PV-Leistung bleibt die maximale Heizleistung auf 5 kW begrenzt. Die technischen Grenzwerte für Spannung und Strom müssen dennoch eingehalten werden.
- Ist eine Auslegungshilfe verfügbar?
- Ja, eine Excel-Tabelle zur Dimensionierung der passenden Modul- und Heizleistung steht zum Download bereit.
- Welche Komponenten sind im Lieferumfang enthalten?
- Im Lieferumfang sind der Regler, Kabeldurchführungen, zwei PT1000-Temperatursensoren, Verschlusszapfen sowie eine Anleitung enthalten.
