Beschreibung

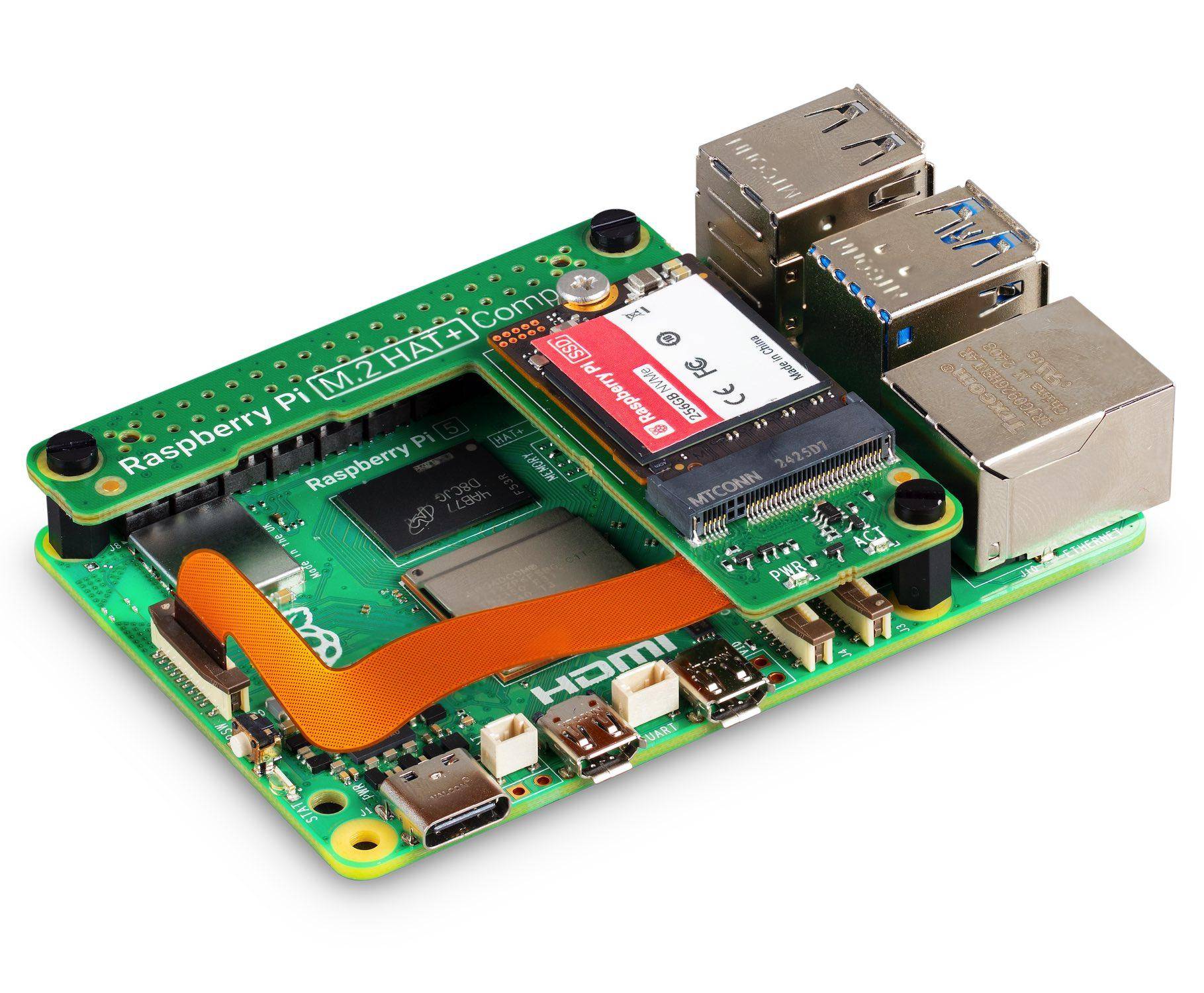

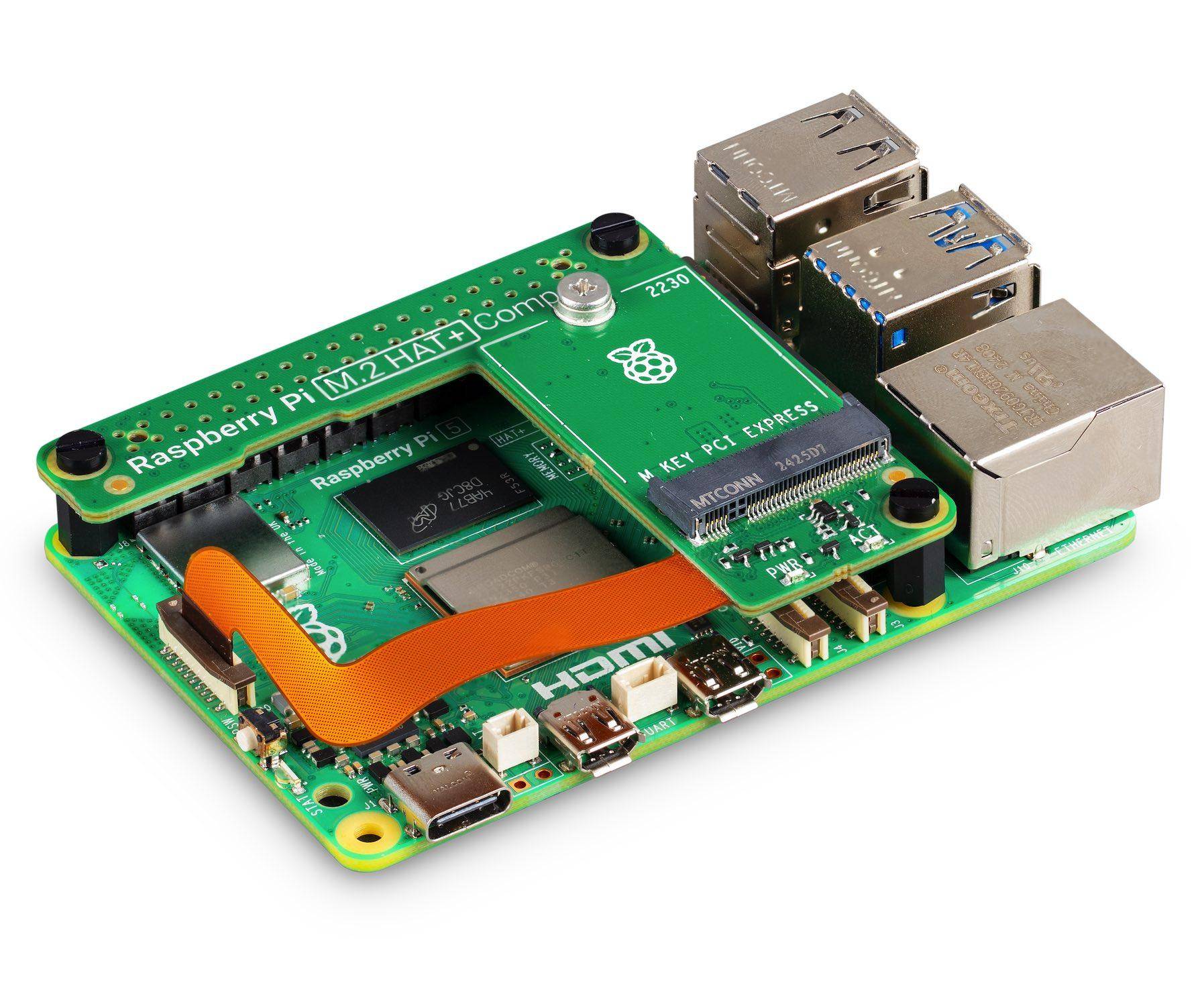

Das Raspberry Pi M.2 HAT+ ermöglicht den Anschluss von M.2-Peripheriegeräten wie NVMe-Laufwerken und KI-Beschleunigern an die PCIe 2.0-Schnittstelle des Raspberry Pi 5 und unterstützt schnelle Datenübertragungen (bis zu 500 MB/s) zu und von NVMe-Laufwerken und anderen PCIe-Zubehörteilen.
Die Single-Lane PCI Express 2.0-Schnittstelle des Raspberry Pi 5 ist über einen 16-poligen FPC-Anschluss mit 0,5 mm Pitch zugänglich; das M.2 HAT+ M Key ist eine mechanische Adapterplatine, die zwischen diesem Anschluss und einem Teilstandard des M.2-Standards konvertiert. Es unterstützt Geräte mit dem M.2 M Key Edge Connector im Formfaktor 2230. Es können bis zu 3A an die angeschlossenen M.2-Geräte geliefert werden.
Das Raspberry Pi M.2 HAT+ entspricht der Raspberry Pi HAT+ Spezifikation und wird von der neuesten Raspberry Pi Software/Firmware automatisch erkannt.
Spezifikationen
- Unterstützt Single-Lane PCIe 2.0 Schnittstelle (500 MB/s maximale Übertragungsrate)
- Unterstützt Geräte mit M.2 M Key Edge Connector
- Unterstützt Geräte mit dem Formfaktore 2230
- Kann bis zu 3A an angeschlossene M.2-Geräte liefern
- Enthält Power- und Aktivitäts-LEDs
- Entspricht der Raspberry Pi HAT+ Spezifikation
- Wird mit Flachbandkabel, Gewindebolzen und Schrauben sowie einer gerändelten, doppelflanschigen Schraube zur Sicherung und Unterstützung des M.2-Peripheriegeräts geliefert
Dokumente
- Raspberry Pi M.2 HAT+ Product Brief
- Raspberry Pi M.2 HAT+ Montageanleitung
- Raspberry Pi M.2 HAT+ Schaltpläne
