Beschreibung
KTR4 Heizstabregelung Paket 2640 Watt Peak – Photovoltaik Komplettset

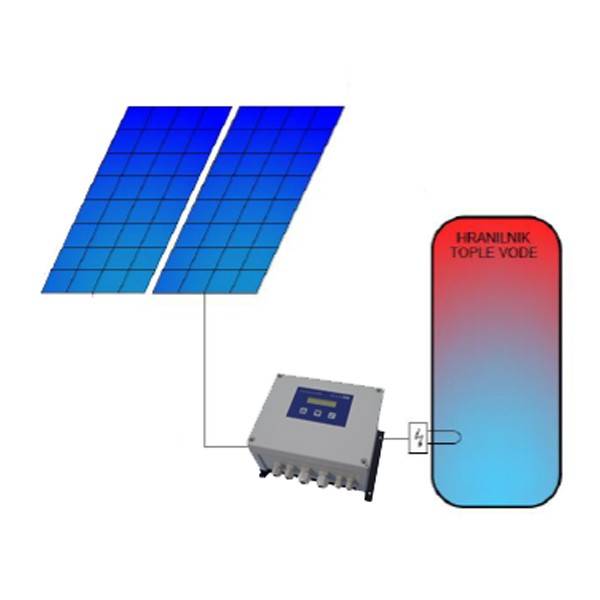

Mit diesem Photovoltaik-Komplettset erzeugen Sie Ihr Warmwasser effizient und umweltfreundlich direkt aus Sonnenenergie. Das Paket ist auf eine Gesamtleistung von 2640 Watt Peak ausgelegt und enthält sechs hochwertige Kopp Double Glass Bifacial Photovoltaikmodule mit jeweils 440 Wp, eine intelligente KTR4 Heizstabregelung sowie ein 2 kW Nano-Heizelement mit 1 1/2 Zoll Anschluss.
Alle Komponenten sind aufeinander abgestimmt und anschlussfertig vorbereitet. Die 60 Meter PV-Kabel (2 x 30 m, 6 mm², mit MC4-Steckern) ermöglichen eine flexible Installation zwischen Modulen und Regelung. Das System eignet sich ideal für Ein- und Mehrfamilienhäuser, die ihre Warmwasserbereitung teilweise oder vollständig auf Solarstrom umstellen möchten.

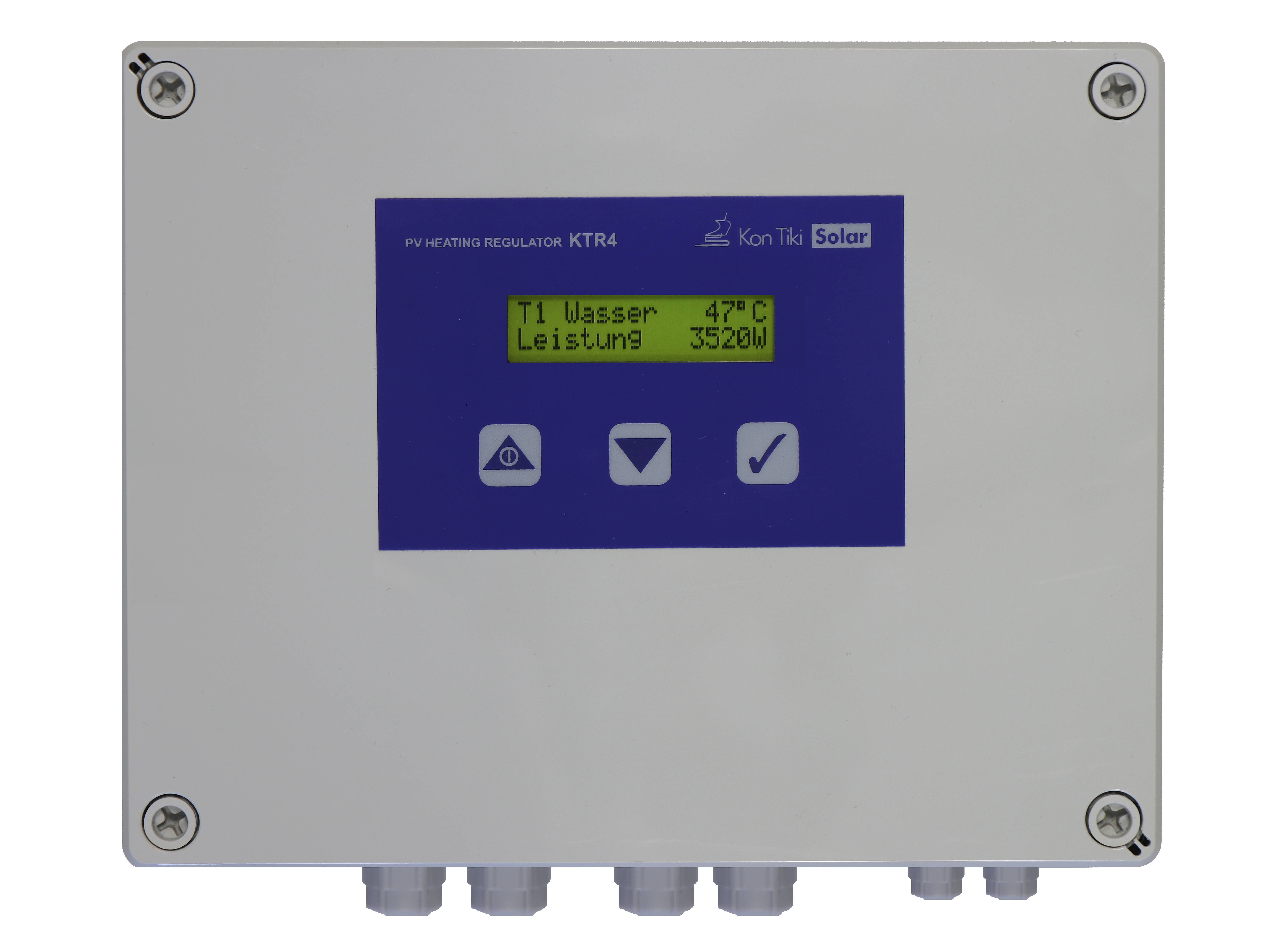

Der integrierte KTR4 Regler versorgt Widerstandsheizgeräte mit einer Leistung von 1 bis 5 kW aus Photovoltaikgeneratoren bis zu 7 kWp. Er wandelt die von den PV-Modulen erzeugte Gleichspannung (DC = Gleichstrom) in Wechselspannung für das Heizelement um. Ein Mikroprozessor steuert den internen Wechselrichter so, dass stets die aktuell verfügbare maximale Leistung (MPPT – automatische Leistungsoptimierung) des Solargenerators genutzt wird.
Der Regler verfügt über zwei Leistungsausgänge: An Ausgang 1 wird eine Vorrangheizung angeschlossen, an Ausgang 2 eine zusätzliche Heizung zur Nutzung überschüssiger Energie. Zwei PT1000-Temperatursensoren werden im Speicher platziert und überwachen die Wassertemperatur direkt am Heizstab. Der integrierte Temperaturregler verhindert zuverlässig ein Überschreiten der eingestellten Maximaltemperatur. Wird dieser Wert erreicht, schaltet das System die Heizung ab oder wechselt automatisch auf die zweite Heizzone.
Anschluss des Systems in einer Reihe 1 String!
Vorteile
- Komplettset zur solaren Warmwasserbereitung mit 2640 Wp
- 6 x 440 Wp Kopp Double Glass Bifacial PV-Module
- KTR4 Heizstabregelung mit MPPT für optimale Energieausbeute
- 2 kW Nano-Heizstab mit 1 1/2 Zoll Standardanschluss
- Zwei Heizkreise für Vorrang- und Überschussbetrieb
- Temperaturüberwachung mit zwei PT1000-Sensoren
- 60 m PV-Kabel (6 mm²) mit sicheren MC4-Steckverbindern
- Netzunabhängige Warmwasserbereitung ohne fossile Energieträger
- Vorkonfiguriert und aufeinander abgestimmt
- Geeignet für Ein- und Mehrfamilienhäuser
Technische Daten
| Merkmal | Wert |
|---|---|
| Gesamtleistung (Peak) | 2640 Wp (6 × 440 Wp) |
| PV-Module | 6 × Kopp Double Glass Bifacial Photovoltaikmodul 440 Wp |
| Heizstabregelung | KTR4, für PV-Betrieb, 1–5 kW Heizleistung, bis 7 kWp PV |

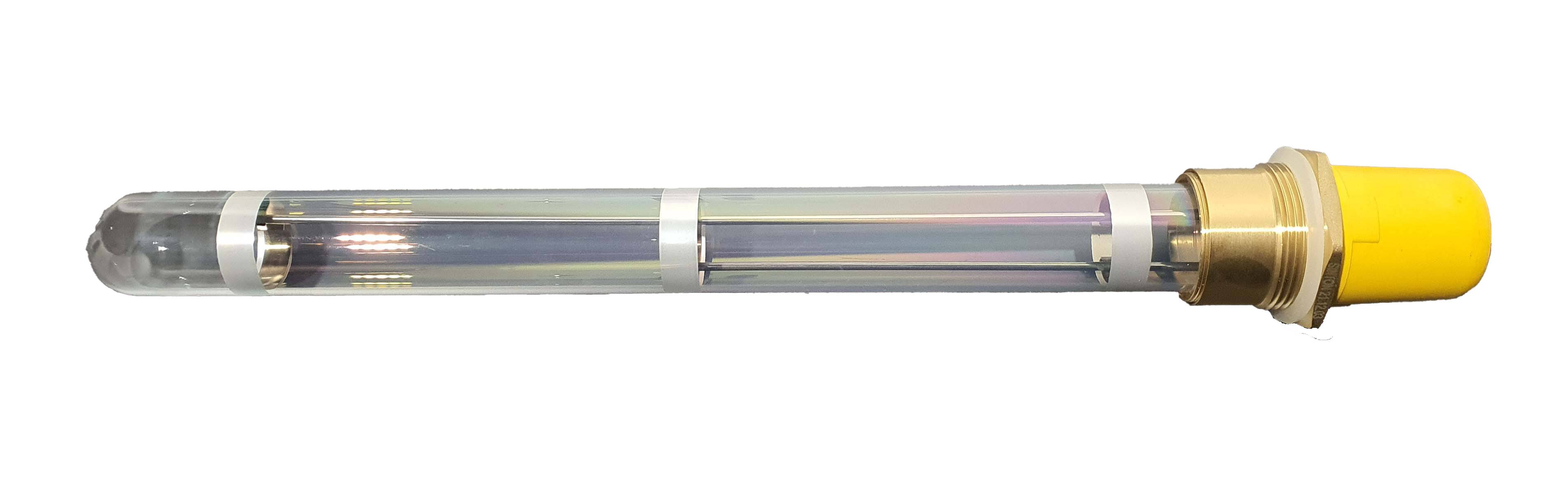

| Heizelement | 2.000 W Nano-Heizstab, 1 1/2 Zoll Anschluss |
| Kabel | 2 × 30 m PV-Kabel, 6 mm², rot/schwarz, MC4-Stecker (DC) |
| Temperaturüberwachung | 2 × PT1000-Temperatursensor |
| Geeignet für | Warmwasserbereitung in Ein- und Mehrfamilienhäusern |
| Hinweis | Leistungsangaben sind Maximalwerte (Peak) und abhängig von Wetter und Ausrichtung |
Lieferumfang
- 6 × Photovoltaikmodul 440 Wp (Kopp Double Glass Bifacial)
- 1 × KTR4 Heizstabregelung
- 1 × 2 kW Nano-Heizelement, 1 1/2 Zoll Anschluss
- 2 × 30 m PV-Kabel (rot/schwarz, 6 mm², MC4-Stecker)
FAQ
- Für welche Warmwasseranlagen ist das Set geeignet?
- Das Set ist für handelsübliche Warmwasser-Boiler mit 1 1/2 Zoll Anschluss geeignet. Die elektrische Leistung sollte zur Größe des Speichers passen.
- Wie funktioniert die Heizstabregelung?
- Die KTR4-Steuerung nutzt die von den PV-Modulen erzeugte Gleichspannung und wandelt sie intern in Wechselspannung für das Heizelement um. Dank MPPT wird die aktuell verfügbare Solarleistung optimal genutzt.
- Erzeugt das System auch bei bewölktem Wetter Warmwasser?
- Ja. Auch bei diffusem Licht liefern die Module Energie, jedoch mit geringerer Leistung. Die Aufheizzeit kann sich entsprechend verlängern.
- Ist ein Netzanschluss erforderlich?
- Nein. Die Warmwasserbereitung erfolgt ausschließlich über die angeschlossenen PV-Module. Ein Anschluss an das öffentliche Stromnetz ist für den Heizbetrieb nicht notwendig.
- Kann das Heizelement später ausgetauscht werden?
- Ja. Dank des 1 1/2 Zoll Standardanschlusses kann das Heizelement bei Bedarf ersetzt oder angepasst werden.
