KTR4 Heizstabregelung Paket 4400 Watt Peak – Photovoltaik Komplettset für Warmwasser
Mit diesem Photovoltaik-Komplettset mit 4.400 Watt Peak setzen Sie auf eine leistungsstarke Lösung für die solare Warmwasserbereitung. Zehn Kopp Double Glass Bifacial Photovoltaikmodule mit jeweils 440 Wp versorgen die abgestimmte KTR4 Heizstabregelung, die einen 3,5 kW Nano-Heizstab mit 2 Zoll Standardanschluss steuert. Das System eignet sich besonders für größere Warmwasserspeicher und Haushalte mit höherem Warmwasserbedarf.
Alle Komponenten sind vorkonfiguriert und aufeinander abgestimmt. Zwei 30 Meter lange PV-Kabel (6 mm², rot/schwarz) mit MC4-Steckern sorgen für eine sichere und verlustarme Verbindung zwischen Modulen und Regelung. Die Warmwasserbereitung erfolgt direkt mit Sonnenenergie – sauber, nachhaltig und unabhängig von fossilen Brennstoffen.

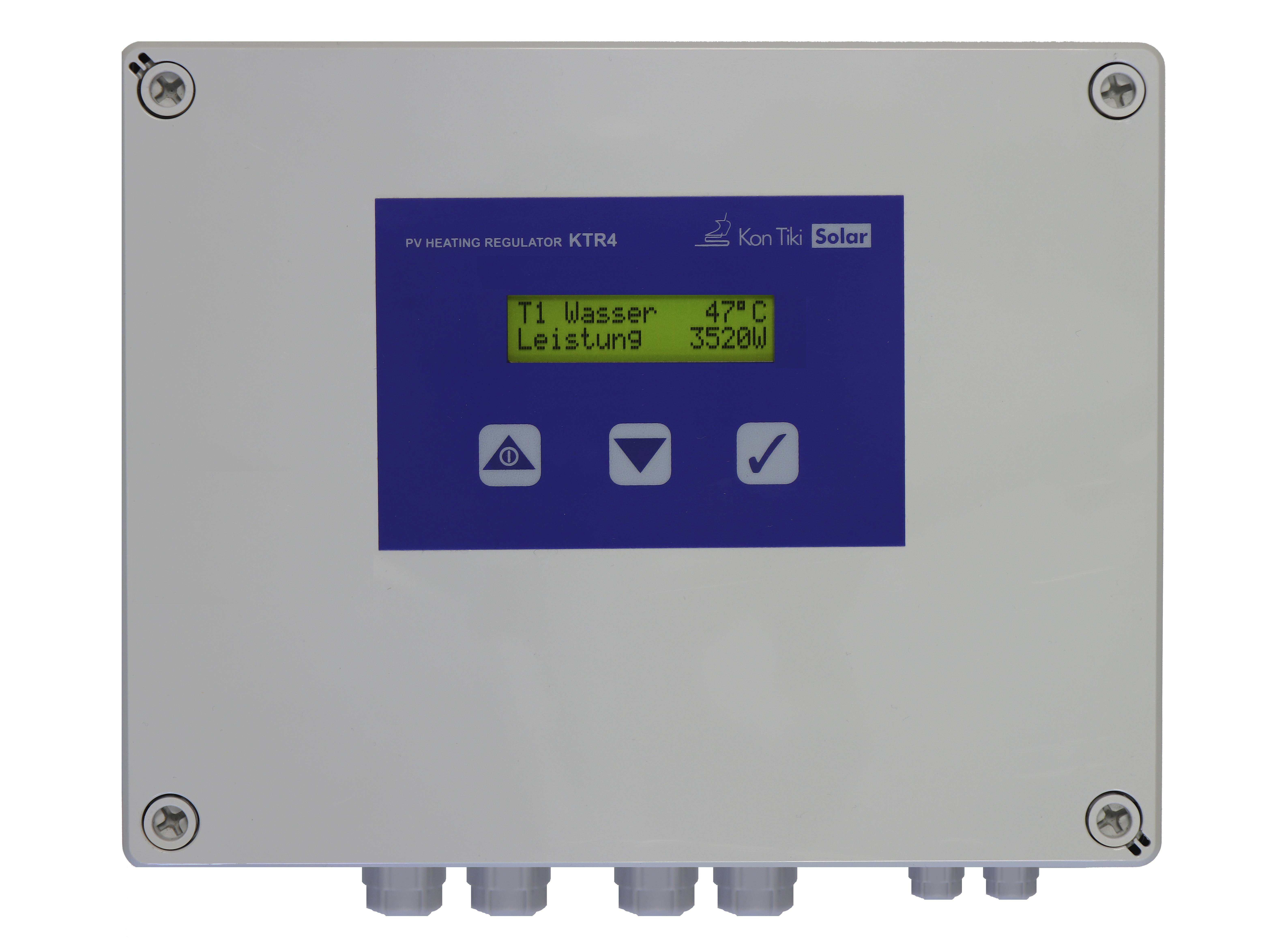

Der integrierte KTR4 Regler versorgt Widerstandsheizgeräte mit einer Leistung von 1 bis 5 kW aus Photovoltaikgeneratoren bis zu 7 kWp. Er wandelt die von den PV-Modulen erzeugte Gleichspannung (DC = Gleichstrom) in Wechselspannung für den Heizstab um. Ein Mikroprozessor steuert den internen Wechselrichter so, dass stets die aktuell verfügbare maximale Leistung des Solargenerators genutzt wird (MPPT – automatische Leistungsoptimierung).
Der Regler verfügt über zwei Leistungsausgänge: An Ausgang 1 wird eine Vorrangheizung angeschlossen, an Ausgang 2 eine zusätzliche Heizung zur Nutzung überschüssiger Energie. Zwei PT1000-Temperatursensoren werden im Warmwasserspeicher platziert und überwachen die Temperatur direkt am Heizstab. Der integrierte Temperaturregler verhindert zuverlässig, dass die eingestellte Maximaltemperatur überschritten wird. Wird dieser Wert erreicht, schaltet das System die Heizung ab oder automatisch auf die zweite Heizzone um.

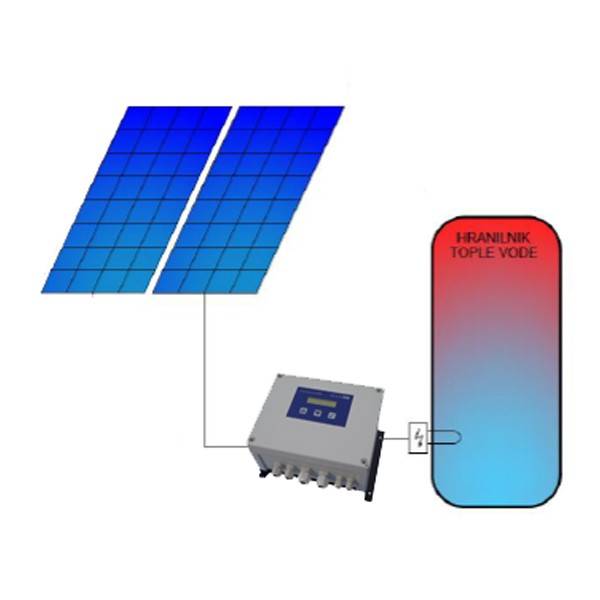

Anschluss des Systems 5x5 2 Strings!
Vorteile
- Komplettset mit 4400 Wp für leistungsstarke Warmwasserbereitung
- 10 × 440 Wp Kopp Double Glass Bifacial PV-Module
- KTR4 Heizstabregelung mit MPPT für optimale Nutzung der Solarenergie

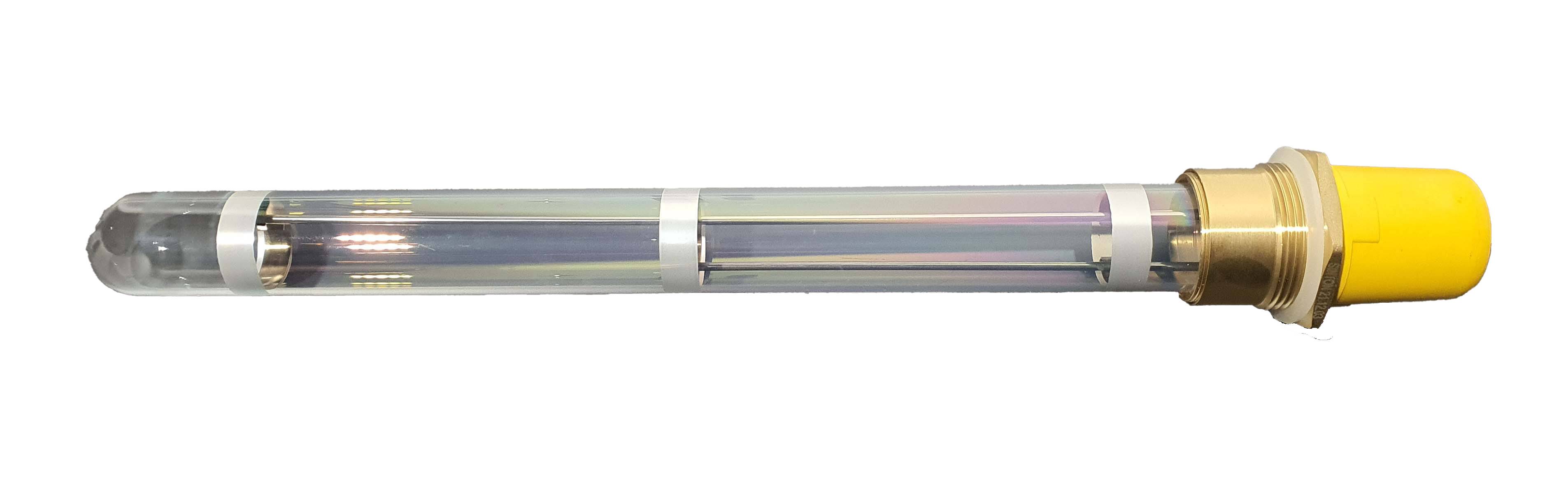

- 3,5 kW Nano-Heizstab mit 2 Zoll Standardanschluss
- Geeignet für größere Warmwasserspeicher und Haushalte
- Zwei Heizkreise für Vorrang- und Überschussbetrieb
- Temperaturüberwachung mit zwei PT1000-Sensoren
- 60 m PV-Kabel (6 mm²) mit MC4-Steckverbindern
- Netzunabhängiger Betrieb ohne Gas oder Öl
- Vorkonfiguriert und montagefreundlich
Technische Daten
| Merkmal | Wert |
|---|---|
| Systemleistung (Peak) | 4400 Wp (10 × 440 Wp) |
| PV-Module | 10 × Kopp Double Glass Bifacial Photovoltaikmodul 440 Wp |
| Heizstabregelung | KTR4, für PV-Betrieb, 1–5 kW Heizleistung, bis 7 kWp PV |
| Heizelement | 3,5 kW Nano-Heizstab, 2 Zoll Standardanschluss |
| PV-Kabel | 2 × 30 m, 6 mm², MC4-Stecker, DC (Gleichstrom) |
| Temperaturüberwachung | 2 × PT1000-Temperatursensor |
| Einsatzbereich | Warmwasserbereitung in Ein- und Mehrfamilienhäusern, größere Speicher |
| Hinweis | Peak-Leistungen sind Maximalwerte und abhängig von Sonnenstand, Wetter und Ausrichtung |
Lieferumfang
- 10 × Photovoltaikmodul 440 Wp (Kopp Double Glass Bifacial)
- 1 × KTR4 Heizstabregelung
- 1 × 3,5 kW Nano-Heizelement, 2 Zoll Anschluss
- 2 × 30 m PV-Kabel (rot/schwarz, 6 mm², MC4-Stecker)
FAQ
- Für welche Speicher ist das Set geeignet?
- Das Set ist ideal für größere Warmwasserspeicher mit 2 Zoll Heizstabanschluss in Ein- und Mehrfamilienhäusern. Bitte prüfen Sie vorab die Anschlussmaße Ihres Boilers.
- Wie wird der Heizstab durch die KTR4-Regelung betrieben?
- Die KTR4-Regelung nutzt die von den PV-Modulen erzeugte Gleichspannung und wandelt sie intern in Wechselspannung für den Heizstab um. Dank MPPT wird die verfügbare Solarleistung optimal ausgenutzt.
- Funktioniert das System auch bei bewölktem Wetter?
- Ja, auch bei geringerer Sonneneinstrahlung wird Energie erzeugt. Die Heizleistung ist dann reduziert und die Aufheizzeit entsprechend länger.
- Ist ein Netzanschluss erforderlich?
- Für den Heizbetrieb ist kein Anschluss an das öffentliche Stromnetz notwendig. Das System arbeitet ausschließlich mit der Energie der angeschlossenen PV-Module.
- Kann der Heizstab später ausgetauscht werden?
- Ja, durch den 2 Zoll Standardanschluss kann das Heizelement bei Bedarf problemlos ersetzt oder nachgerüstet werden.
