M5Stack M5StampS3 Embedded Controller with 2.54 Header Pin for IoT Applications

Überblick

M5Stack M5StampS3 Embedded Controller with 2.54 Header Pin for IoT Applications

Beschreibung

M5StampS3 PIN2.54 ist ein hochintegrierter eingebetteter Controller. Wie der StampS3 nutzt dieser Controller die Leistung des ESP32-S3FN8-Chips und verfügt über einen beeindruckenden 8 MB SPI-Flash-Speicher für reichlich Speicherkapazität. Ausgestattet mit einem leistungsstarken Xtensa 32-Bit LX7 Dual-Core-Prozessor, der mit einer atemberaubenden Hauptfrequenz von bis zu 240 MHz läuft, liefert es außergewöhnliche Rechenleistung.

Das M5StampS3 PIN2.54-Modul führt bequem 23 GPIOs aus dem ESP32-S3-Chip heraus, wobei eine Nadel mit einem Abstand von 2,54 mm verwendet wird. Dieses Design ermöglicht eine einfache und nahtlose Verbindung und Erweiterung mit anderen Geräten.

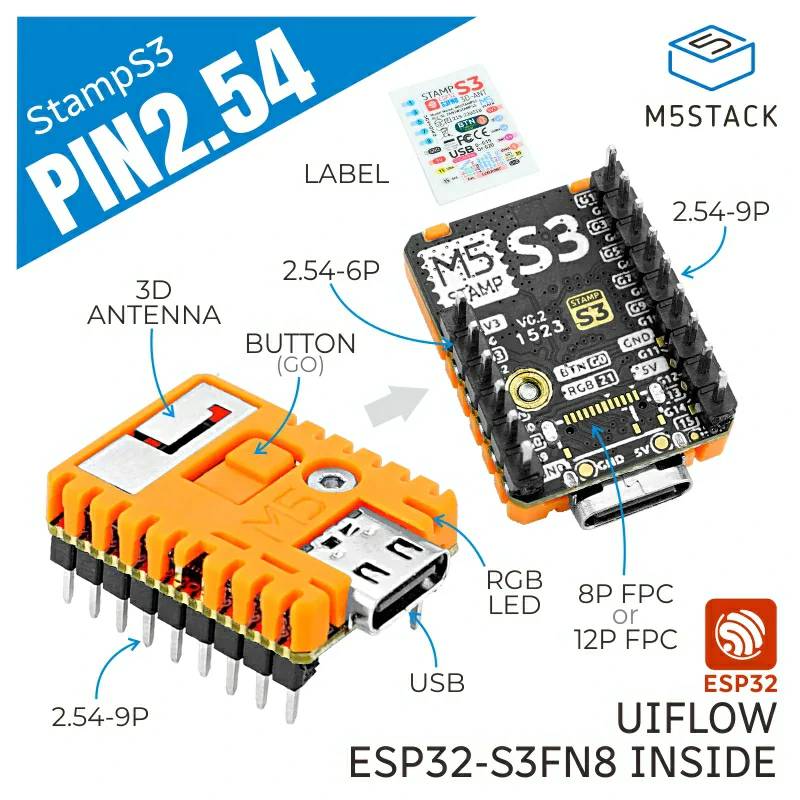

• ESP32-S3FN8 (2,4 GHz WLAN)


• Integrierte programmierbare RGB-LED und Taste


• 2,54-mm-Stiftleiste


• Unterstützt die grafische Programmierung von UIFlow

Enthält

• 1 * M5StampS3 PIN2.54


• 1 * Siebdruckaufkleber

Spezifikation

• MCU: ESP32-S3FN8


• DCDC: Hochintegriertes MUN3CAD01-SC


• Flash: 8 MB


• Eingangsspannung: 5V


• Interaktiv: Programmierbare physische Tasten x 1, programmierbare RGB-LED (WS2812B-2020) x 1


• Antennentyp: 2,4G 3D-Antenne


• Modulressourcenschnittstelle: Berührungssensor, SD/SDIO/MMC-Master-Controller, SPI, SDIO/SPI-Slave-Controller, EMAC, Motor-PWM, LED-PWM, UART, I2C, I2S, GPIO, Impulszähler

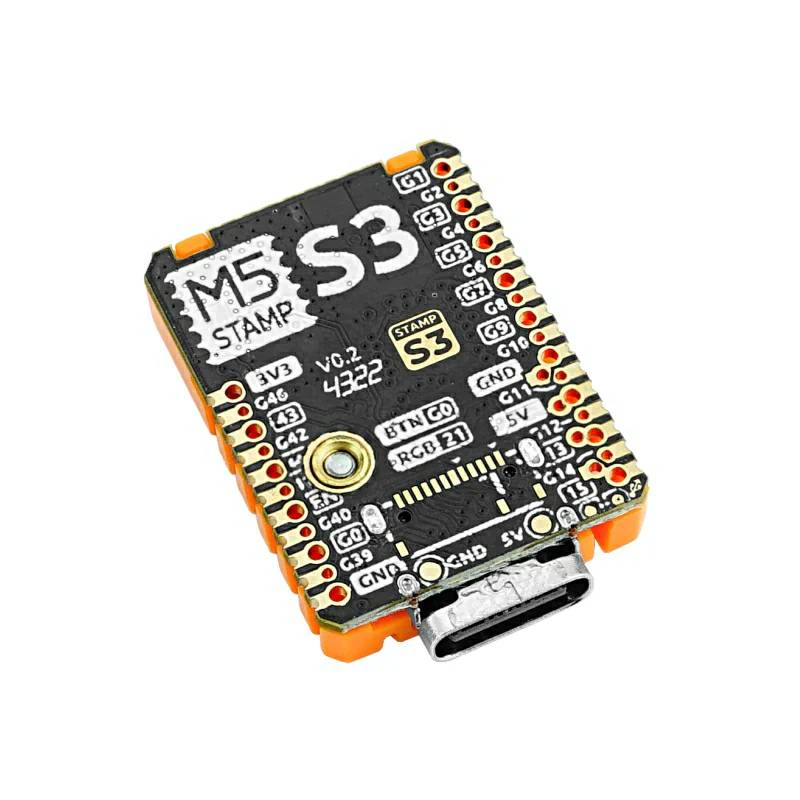

• IO-Schnittstelle x23: G0/G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11/G12/G13/G14/G15/G39/G40/G41/G42/G43/G44 /G46


• Abstand der Stiftleisten: 2,54 mm


• Abstand der LCD-Schnittstelle: 0,5 mm bei 12-polig oder 8-polig


• Betriebstemperatur: 0 °C bis 40 °C


• Produktgröße: 26 mm × 18 mm × 4,6 mm


• Verpackungsgröße: 136 mm × 92 mm × 13 mm


• Produktgewicht: 3,5 g


• Verpackungsgewicht: 6,3 g
