Beschreibung

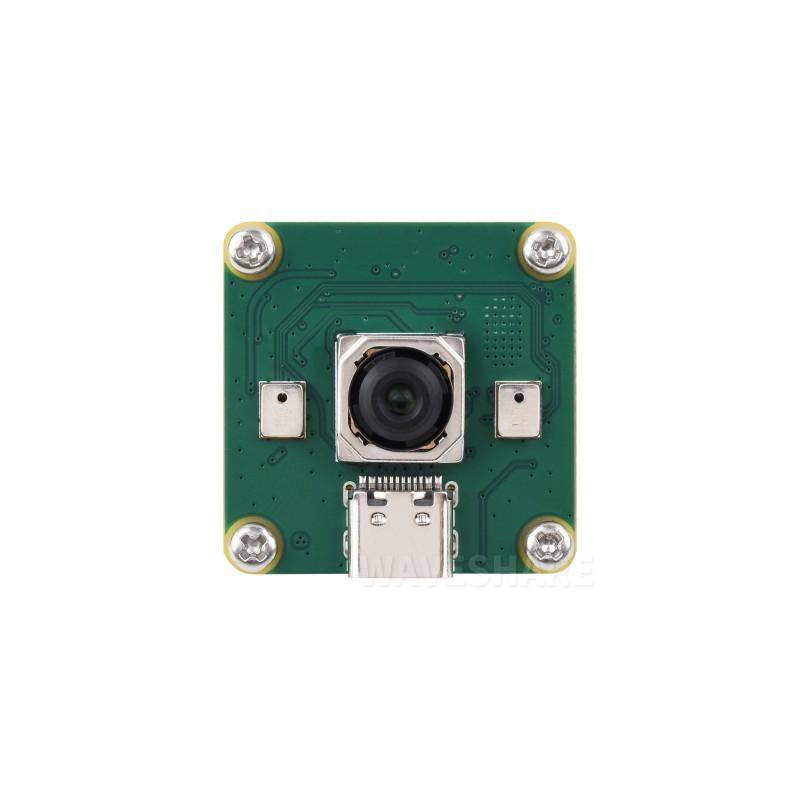

Waveshare IMX378 12MP USB Camera (A)
Das IMX378 12MP USB-Kameramodul kombiniert einen hochauflösenden 12-Megapixel-Sensor mit einer USB-C-Schnittstelle und eignet sich für Bild- und Videoaufnahmen in zahlreichen Anwendungen.
Es unterstützt eine statische Auflösung von 3840 × 3032 Pixeln sowie Videoausgabe mit bis zu 30 FPS. Das Sichtfeld beträgt 79,8°, die Verzerrungsrate liegt unter 0,39 %, wodurch detailreiche und naturgetreue Aufnahmen ermöglicht werden.
Zur Ausstattung gehören ein Autofokus für flexible Schärfenanpassung sowie integrierte Dual-Mikrofone für synchrone Audioaufzeichnung. Unterstützte Formate sind unter anderem MJPG und YVY2. Dank hoher Lichtempfindlichkeit liefert das Modul auch bei schwachen Lichtverhältnissen klare Ergebnisse.

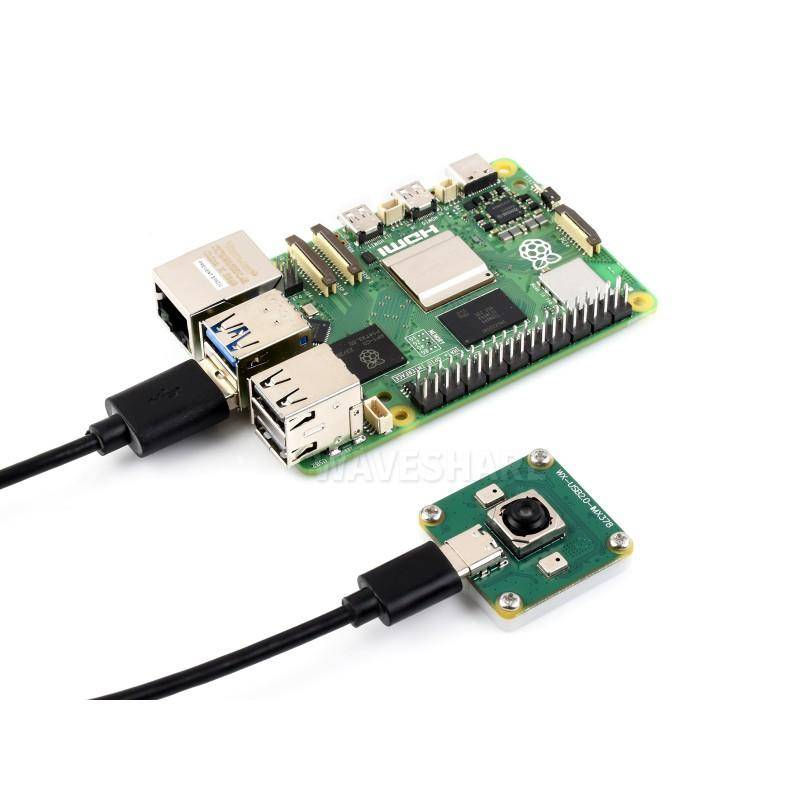

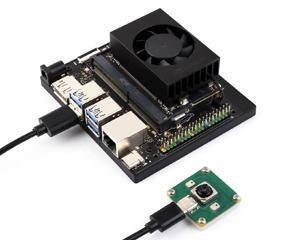

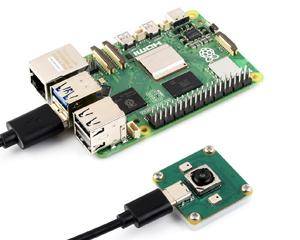

Das Kameramodul ist vielseitig einsetzbar, etwa für Videoaufzeichnungen, Live-Streaming, Computer-Vision-Projekte, Robotik oder KI-Entwicklung. Es lässt sich unkompliziert mit Plattformen wie Raspberry Pi 5 oder NVIDIA Jetson Orin Kit verbinden.
Die Stromversorgung erfolgt über 5 V ± 5 %, der Betriebstemperaturbereich liegt zwischen 0 °C und 50 °C. Mit Abmessungen von 30 × 30 mm ist das Modul kompakt und leicht in Prototypen oder Systeme integrierbar.
Merkmale im Überblick
- 12-Megapixel-Sensor für hochauflösende Bilder
- USB Type-C-Schnittstelle für einfache Verbindung
- 79,8° Sichtfeld
- Integrierte Dual-Mikrofone für Audioaufnahme
- Verzerrungsfreie Linse mit weniger als 0,39 % Verzerrung
- Autofokus-Funktion
- Unterstützte Videoauflösungen: 3840 × 3032, 3840 × 2160, 2592 × 1944 bei 30 FPS
- Unterstützte Bildformate: MJPG, YVY2
- Raspberry Pi 5
- Jetson Orin Kit
- RDK X5 Development Board
- Sensor: IMX378
- Pixel: 12MP
- Schnittstelle: USB2.0 Type-C
- Sensorgröße: 1/2.3 Zoll
- Blendenöffnung (F): 1.79
- Brennweite (EFL): 4.7mm
- Sichtfeld (FOV): 79,8°
- Verzerrung: <0,39%
- Fokus: Autofokus
- Unterstützte Formate: MJPG, YVY2
- Statische Bildauflösung: 3840 × 3032
- Videoaufnahme: 30 FPS bei 3840 × 3032, 3840 × 2160, 2592 × 1944
- Audio: Integrierte Dual-Mikrofone
- Betriebsspannung: 5V ± 5%
- Betriebstemperatur: 0°C bis 50°C
- Modulgröße: 30,00 × 30,00 mm
- Die abgebildeten Entwicklungsboards sind nicht im Lieferumfang enthalten und dienen nur als Anwendungsbeispiel
- 1x IMX378 12MP USB Camera (A)
- 1x SH1.0 4PIN dual plug cable
- Produktseite und Anleitung
