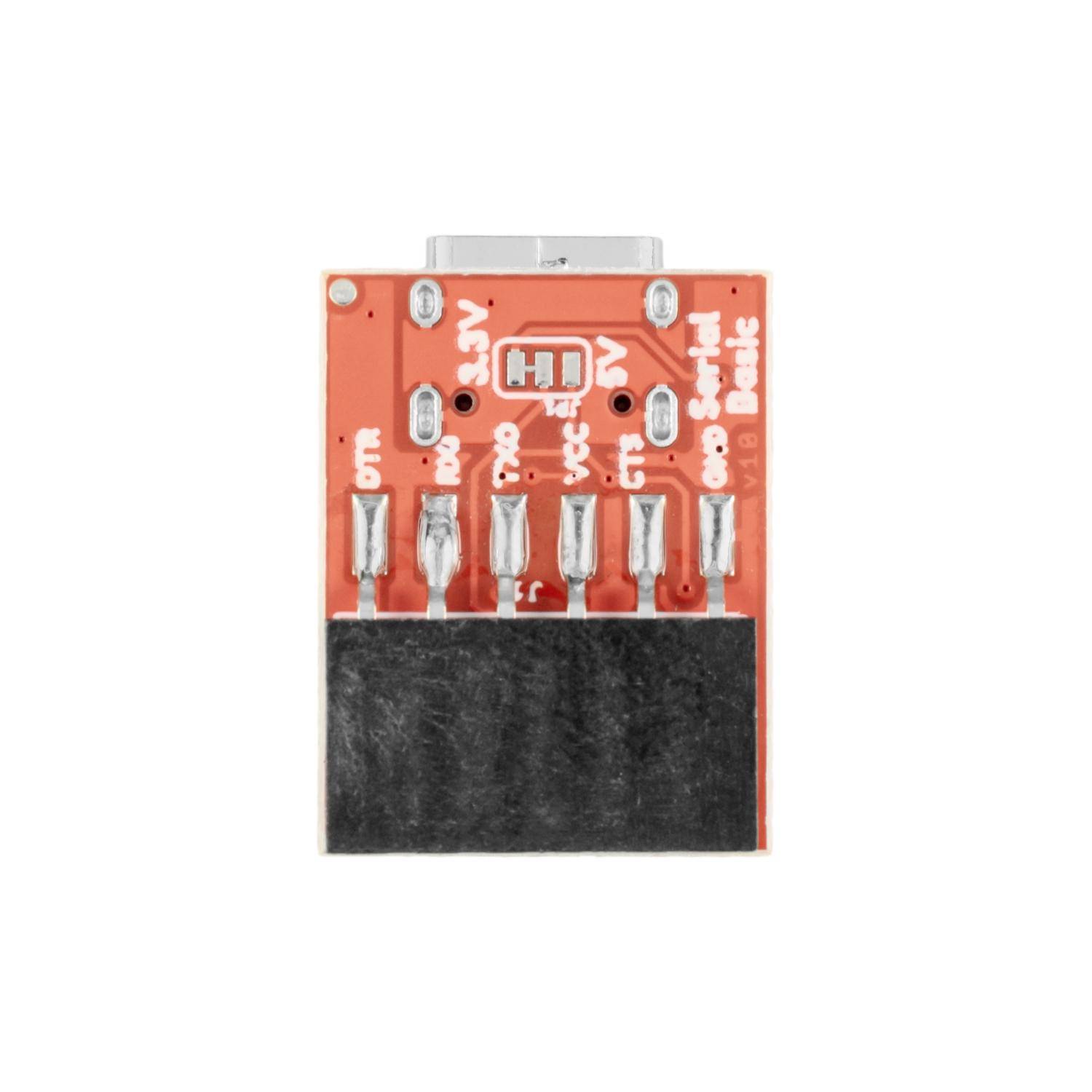

BerryBase CH340C USB zu TTL Serial Port Modul mit Type-C Anschluss
Dieses Produkt ist ein USB-zu-TTL-Seriell-Port-Modul mit Type-C-Anschluss. Es verwendet den CH340C USB-Bus-Umwandlungs-Chip und verfügt über zwei integrierte Kommunikations-LEDs zur Anzeige von Datenübertragungen. Das Modul dient dazu, bei Computern ohne eigene serielle Schnittstelle eine USB-Verbindung in eine serielle Schnittstelle umzuwandeln. Der Anschluss erfolgt über eine USB-Typ-C-Schnittstelle und ermöglicht die serielle Kommunikation mit Mikrocontrollern oder Zielsystemen über die Pins TX (Daten senden) und RX (Daten empfangen).
Das Modul unterstützt mehrere Betriebssysteme, darunter Windows und kann zur Datenübertragung sowie zum Programmieren von Mikrocontrollern verwendet werden. Zu den unterstützten Anwendungen gehören die Programmierung von STC-Mikrocontrollern, STM8- und STM32-Systemen sowie Arduino-Boards über Bootloader.
Das Modul bietet zwei Betriebsspannungsoptionen, einmal 5V als Standard sowie 3,3V durch manuelle Umschaltung. Die Stromversorgung erfolgt über den VCC-Pin, während der GND-Pin die Masseverbindung darstellt. Die Kommunikation erfolgt über die TX- und RX-Leitungen, die mit dem Mikrocontroller verbunden werden. Die LED-Anzeigen ermöglichen eine einfache Kontrolle des Datenflusses.
Das Modul wird über ein USB-Type-C-Kabel mit einem Computer verbunden. Über ein Konfigurationstool (z. B. Serial Port Assistant) lassen sich zwei Module als Sender und Empfänger koppeln. Daten, die von einem Modul gesendet werden, erscheinen zeitgleich am Empfangsmodul. Dabei zeigen die LEDs an, ob eine Datenübertragung erfolgt. Das Modul kann sowohl für serielle Kommunikation als auch für ISP-Programmierung eingesetzt werden.
Merkmale im Überblick
- CH340C USB-zu-TTL-Konverterchip
- Typ-C-Anschluss für universelle Kompatibilität
- Kommunikations-LEDs für Datenanzeige
- Unterstützt 5V- oder 3,3V-Betriebsspannung
- Standard-Seriell-Schnittstelle: TX, RX, CTS, DTR
- Unterstützt Arduino, STM32, STM8, STC
- Geeignet für ISP-Programmierung und serielle Kommunikation
- Kompatibel mit Windows XP, 7, 8, 10
- Windows, Linux, Mac
- Arduino IDE
- STC Mikrocontroller
- STM8 / STM32 Systeme mit Bootloader
- Andere Geräte mit serieller TTL-Schnittstelle
- USB-Schnittstelle: Type-C
- Chip: CH340C
- Betriebsspannung: 5V oder 3.3V (umschaltbar per Jumper)
- Standard-Betriebsspannung: 5V
- Betriebstemperatur: -40 °C bis 85 °C
- Baudrate: 50 bis 2 MHz
- Pinbelegung: GND, CTS, VCC, TXO, RXI, DTR
- Größe: 22 mm × 17 mm × 7 mm
- V+ (VCC): Stromversorgungsausgang (je nach Einstellung 3,3V oder 5V)
- V- (GND): Masseanschluss (0 V)
- TX (Transmit): Sendepin, verbindet sich mit RX des Zielsystems
- RX (Receive): Empfangspin, verbindet sich mit TX des Zielsystems
- LED-Anzeige: zeigt Status der Datenübertragung
- Hinweis: USB-C-Kabel muss Datenübertragung unterstützen
- Treiber für Windows
- Treiber für Linux
- Treiber für Mac
- 1x BerryBase CH340C USB zu TTL Modul mit Typ-C Anschluss
