Beschreibung

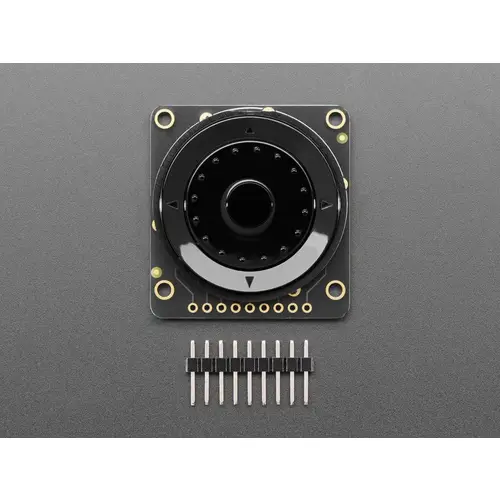

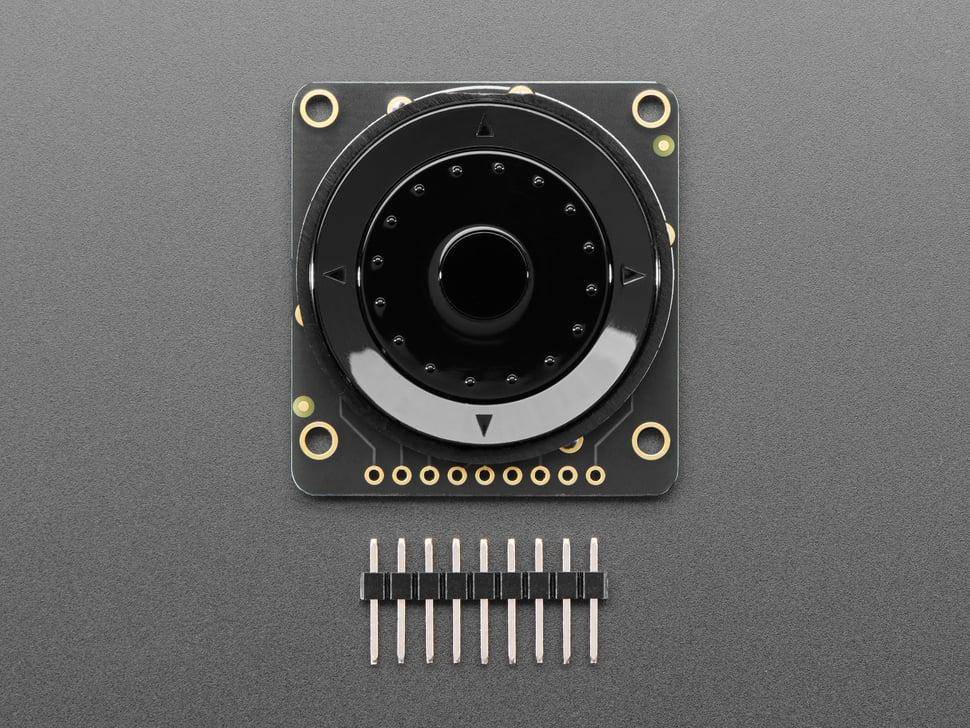

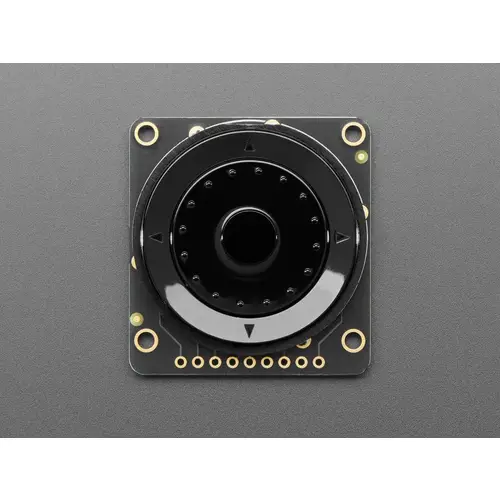

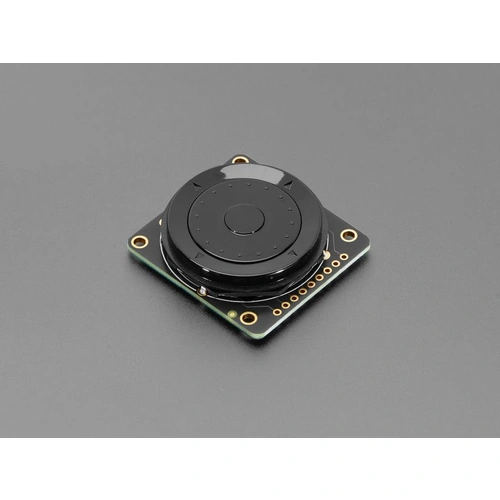

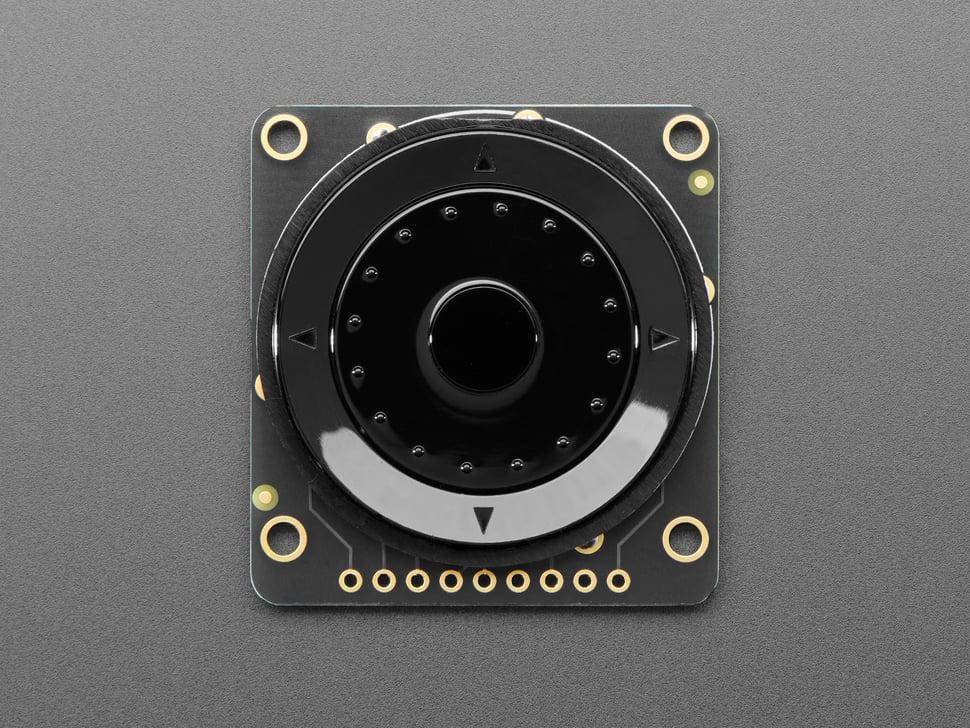

Adafruit ANO Rotary Navigation Encoder Breakout - Pre-Soldered Encoder
Das Adafruit ANO Rotary Navigation Encoder Breakout Board ist eine breakout-Platine für einen drehbaren Navigations-Encoder, wie er beispielsweise bei frühen MP3-Playern eingesetzt wurde. Das Modul bietet eine vollständige Benutzeroberfläche bestehend aus einem drehbaren Encoder mit Klickfunktion sowie vier zusätzlichen Richtungstasten. Die Breakout-Platine stellt sämtliche Anschlüsse über eine standardisierte Header-Leiste zur Verfügung, was die Integration in Steckbrettschaltungen oder eigene Projekte erleichtert. Diese Version ist bereits mit dem Encoder vormontiert.

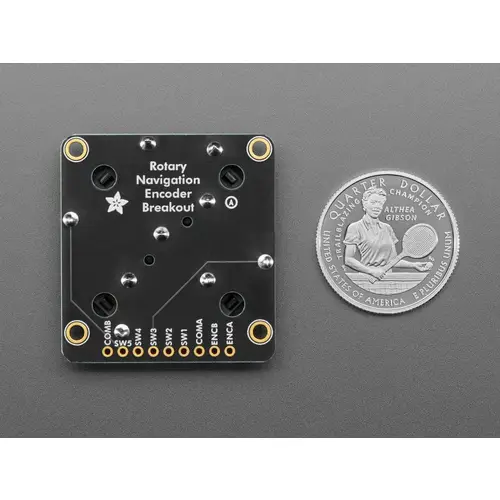

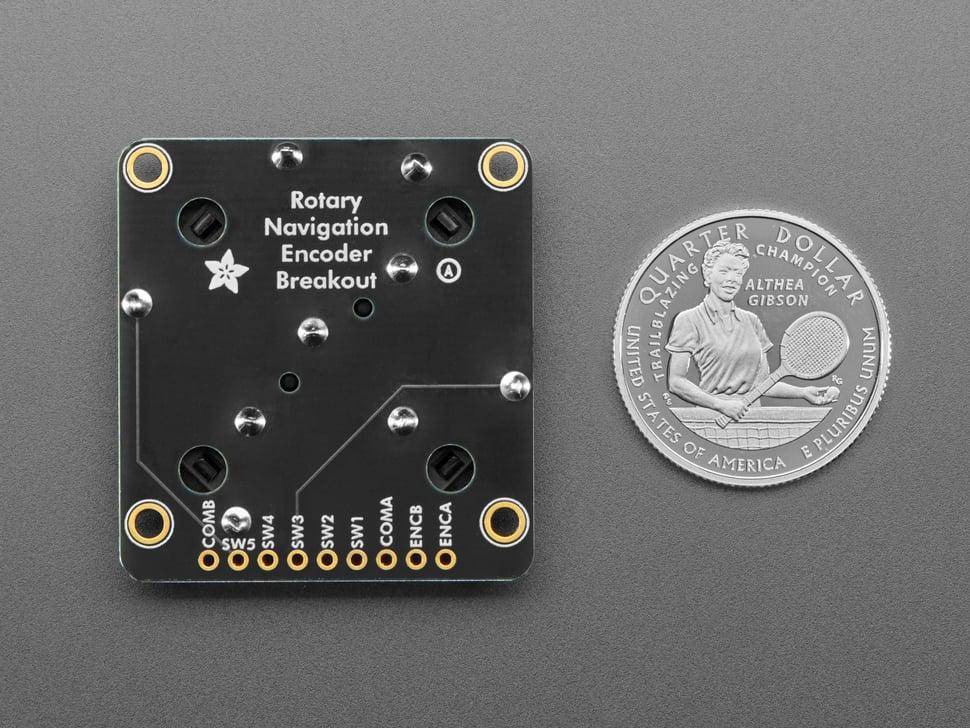

Die Breakout-Platine enthält keine internen Pull-up- oder Pull-down-Widerstände. Für die Nutzung ist ein Mikrocontroller mit Unterstützung für Dreh-Encoder und Taster erforderlich. Insgesamt werden sieben GPIO-Pins benötigt: zwei für den Encoder und fünf für die Taster. Zwei gemeinsame COM-Pins ermöglichen wahlweise eine Verbindung zu GND oder VCC typischerweise erfolgt dies mit GND, sodass die internen Pull-ups des Mikrocontrollers verwendet werden können. Das von Adafruit bereitgestellte Beispielcode verwendet GPIOs für die COM-Leitungen, die als Ausgang geschaltet werden. Alternativ können die COMs auch direkt verkabelt werden.
Der drehbare Navigations-Encoder ermöglicht eine intuitive Steuerung durch Drehen und Drücken. In Kombination mit den zusätzlichen Richtungstasten lässt sich eine umfassende Benutzeroberfläche für Projekte wie Audio-Player, Menü-Navigation oder Steuergeräte aufbauen. Die Breakout-Platine wurde entwickelt, um die ansonsten ungewöhnliche Pinbelegung des ANO-Encoders in eine für Breadboards kompatible Struktur umzuwandeln. Dank der vorkonfektionierten Bestückung ist kein Löten erforderlich.
Der Encoder lässt sich drehen, um eine Auswahl oder Einstellung zu ändern, und durch Drücken des Encoders sowie der vier Richtungstasten können weitere Eingaben erfolgen. Über die beiden COM-Anschlüsse wird ein gemeinsamer Bezugspunkt für alle Schaltkontakte bereitgestellt. In typischen Anwendungen wird dieser mit Masse (GND) verbunden, wodurch sich die internen Pull-up-Widerstände vieler Mikrocontroller nutzen lassen.
Merkmale im Überblick
- Breakout-Platine für ANO-Drehgeber mit Navigationsfunktion
- Vormontierter Encoder
- Fünf Taster-Eingänge (vier Richtungen + Encoder-Klick)
- Zwei Signalleitungen für den Encoder-Drehimpuls
- Zwei COM-Pins für flexible Spannungsbelegung (GND oder VCC)
- Breadboard-kompatible Header-Anschlüsse
- Mikrocontroller mit GPIO-Unterstützung (z. B. Arduino, Raspberry Pi, ESP32)
- Bibliotheken für Rotary Encoder und Taster erforderlich
- Benötigte GPIOs: 7 (5 Taster, 2 Encoder)
- COM-Anschlüsse: 2 (für GND oder VCC)
- Keine integrierten Pull-up/-down-Widerstände
- Encoder vormontiert auf der Platine
- Kompatibel mit Breadboards
- Beispielcode nutzt GPIOs zur Ansteuerung der COM-Leitungen
- 1x Adafruit ANO Rotary Navigation Encoder Breakout mit vormontiertem Encoder
