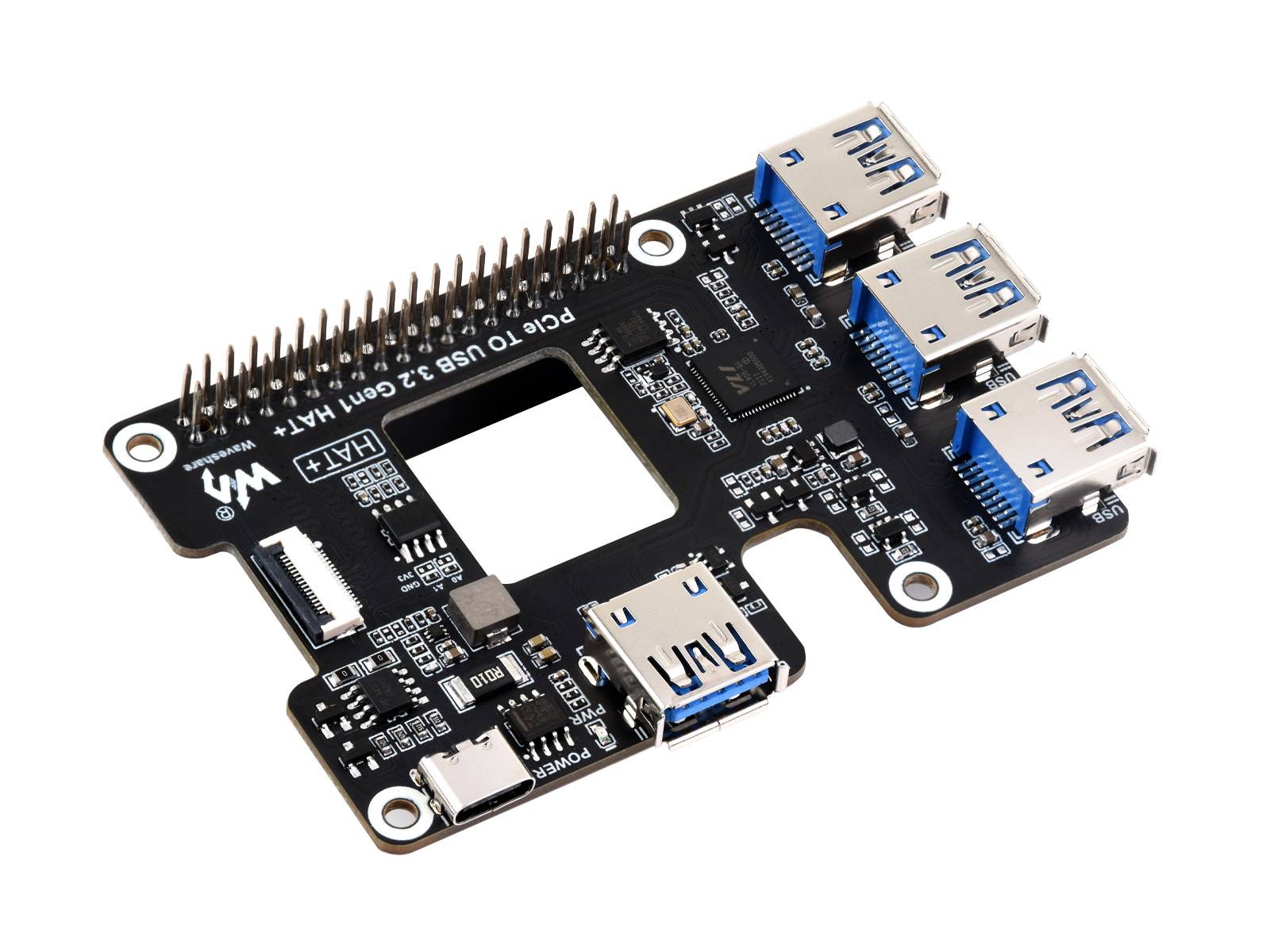

WaveShare PCIe to USB 3.2 Gen1 HAT for Raspberry Pi 5

Beschreibung

PCIe zu USB 3.2 Gen1 HAT für Raspberry Pi 5, PCIe zu USB HUB, 4x Hochgeschwindigkeits-USB-Anschlüsse, treiberfrei, Plug-and-Play, HAT + Standard . Basierend auf der 16PIN PCIe-Schnittstelle des Raspberry Pi 5, erweitert die PCIe-Schnittstelle auf 4 Hochgeschwindigkeits-USB 3.2 Gen1-Anschlüsse zum Anschluss weiterer Peripheriegeräte.

Onboard-Stromüberwachungschip und EEPROM

• Echtzeitüberwachung des Stromstatus, unterstützt die USB-Port-Stromsteuerung per Software

Reservierte Luftstromöffnung für Kühlventilator

• Bessere Kühlwirkung für Pi5, stabilerer Betrieb

* dient nur als Referenz, der Raspberry Pi 5 und der Lüfter sind NICHT im Lieferumfang enthalten

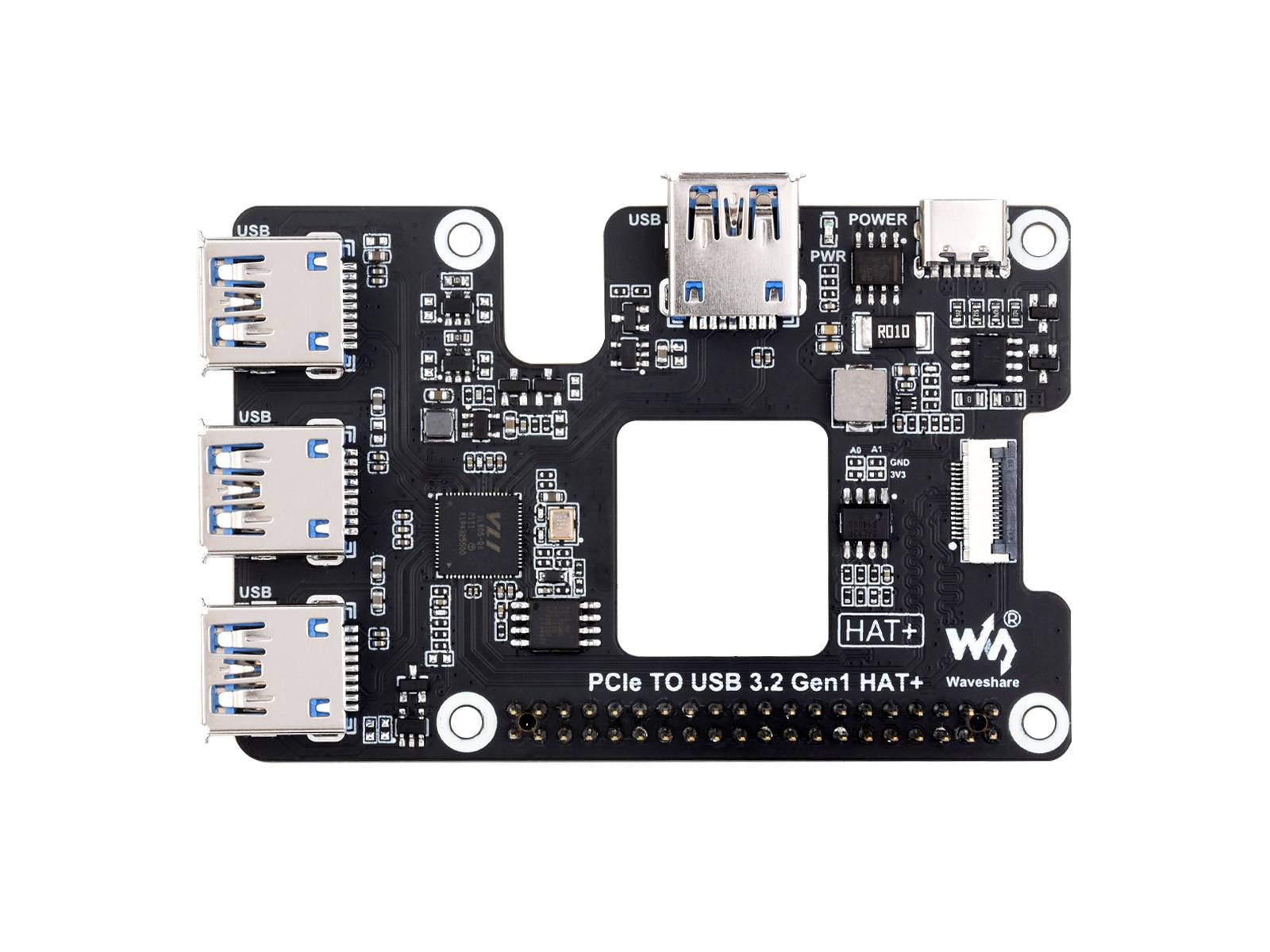

Was ist an Bord?

1. Raspberry Pi GPIO-Header zum Anschluss des Raspberry Pi 5
2. USB 3.2 Gen1 erweiterte Anschlüsse USB1–USB4
3. INA219 Leistungsüberwachungschip
4. Stromanschluss für externe Typ-C-5-V-Gleichstromversorgung
5. PWR-LED Betriebsanzeige
6. MX25L3206 FLASH-Chip
7. VL805 PCIe zu USB 3.2 Gen1 HUB
8. PCIe-Schnittstelle zum Anschluss an die PCIe-Schnittstelle des Raspberry Pi 5

Wiki:www.waveshare.com/wiki/PCIe_TO_USB_3.2_Gen1_HAT+

Lieferumfang

1. PCIe TO USB 3.2 Gen1 HAT+ x1
2. Standoff-Paket x1

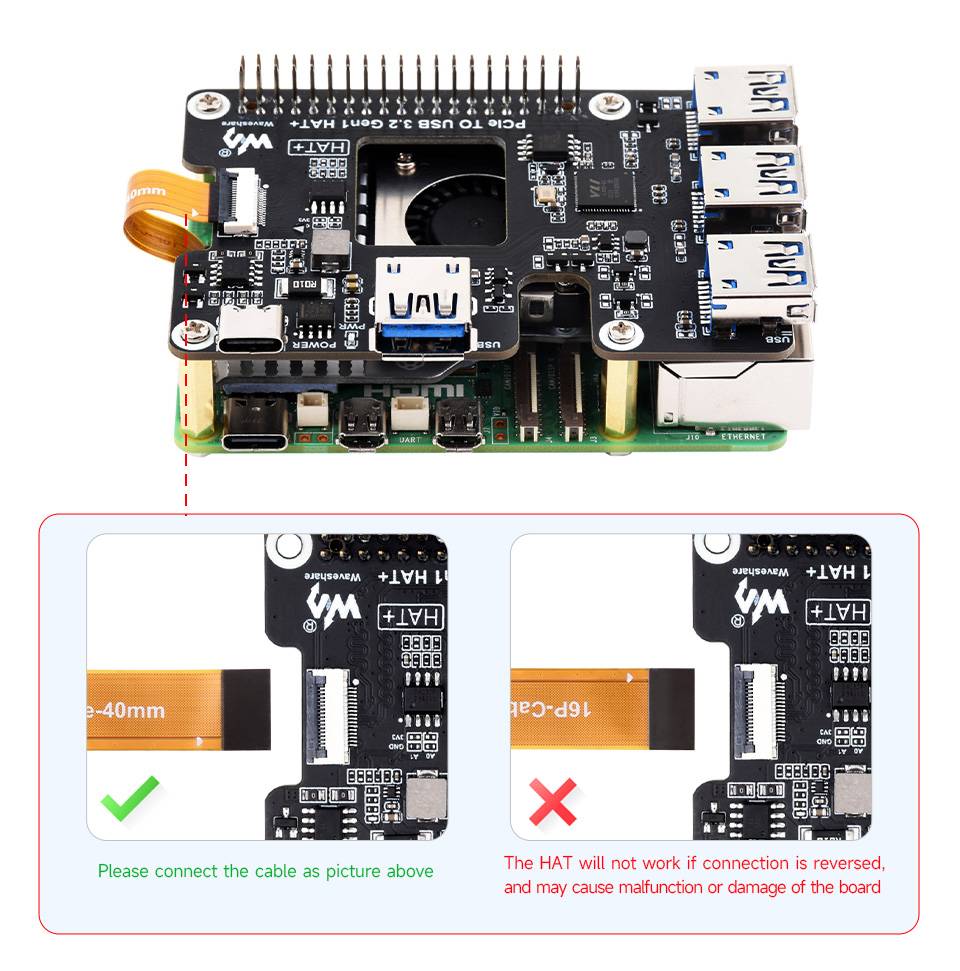

3. 16P-Kabel-40mm x1
