Beschreibung

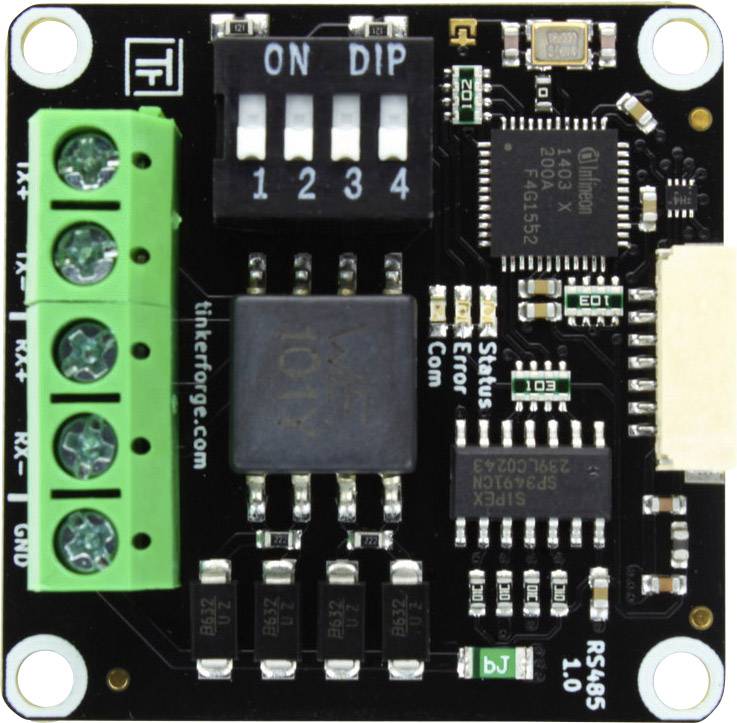

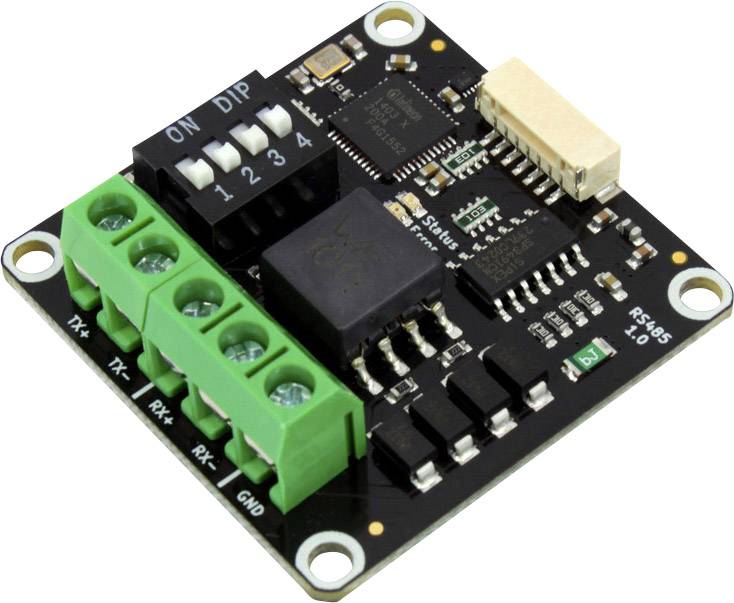

Mit dem RS485 Bricklet können Bricks differentielle Daten über RS-485 empfangen und senden.

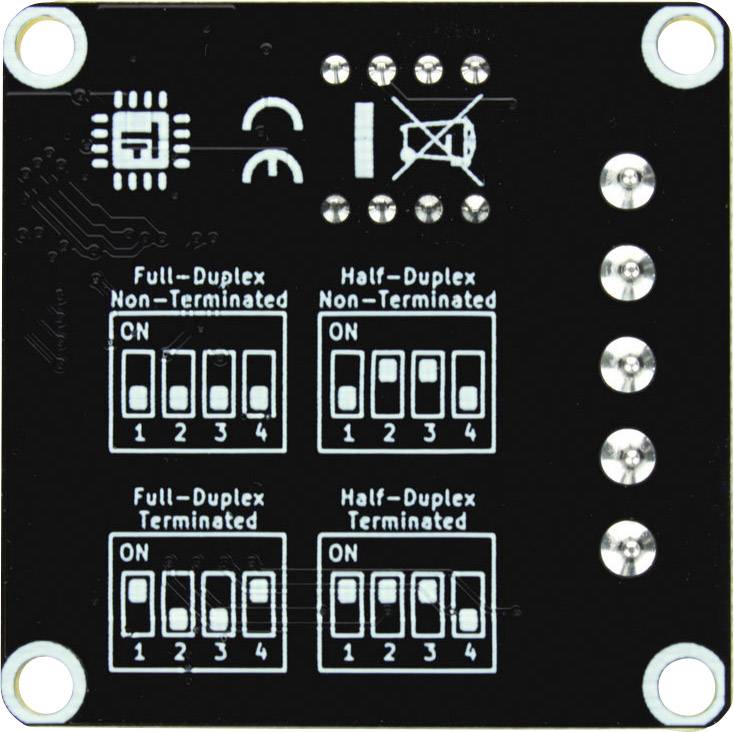

Es unterstützt Halb- und Voll-Duplex und hat eine konfigurierbare Terminierung.
Das Bricklet hat drei Modi:
RS485,
Modbus RTU Master und
Modbus RTU Slave.
Im RS485-Modus können beliebige Daten empfangen und gesendet werden. Die Modbus-Modi sind Modbus-Standardkonform. Im Modbus RTU Master-Modus können beliebige Coils/Register von einem Slave gelesen und gesetzt werden. Im Modbus RTU Slave-Modus ist möglich Daten für Coils/Register bereitzustellen und über eine Modbus-Master Schreiboperation zu empfangen.
Das RS485 Bricklet hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.
