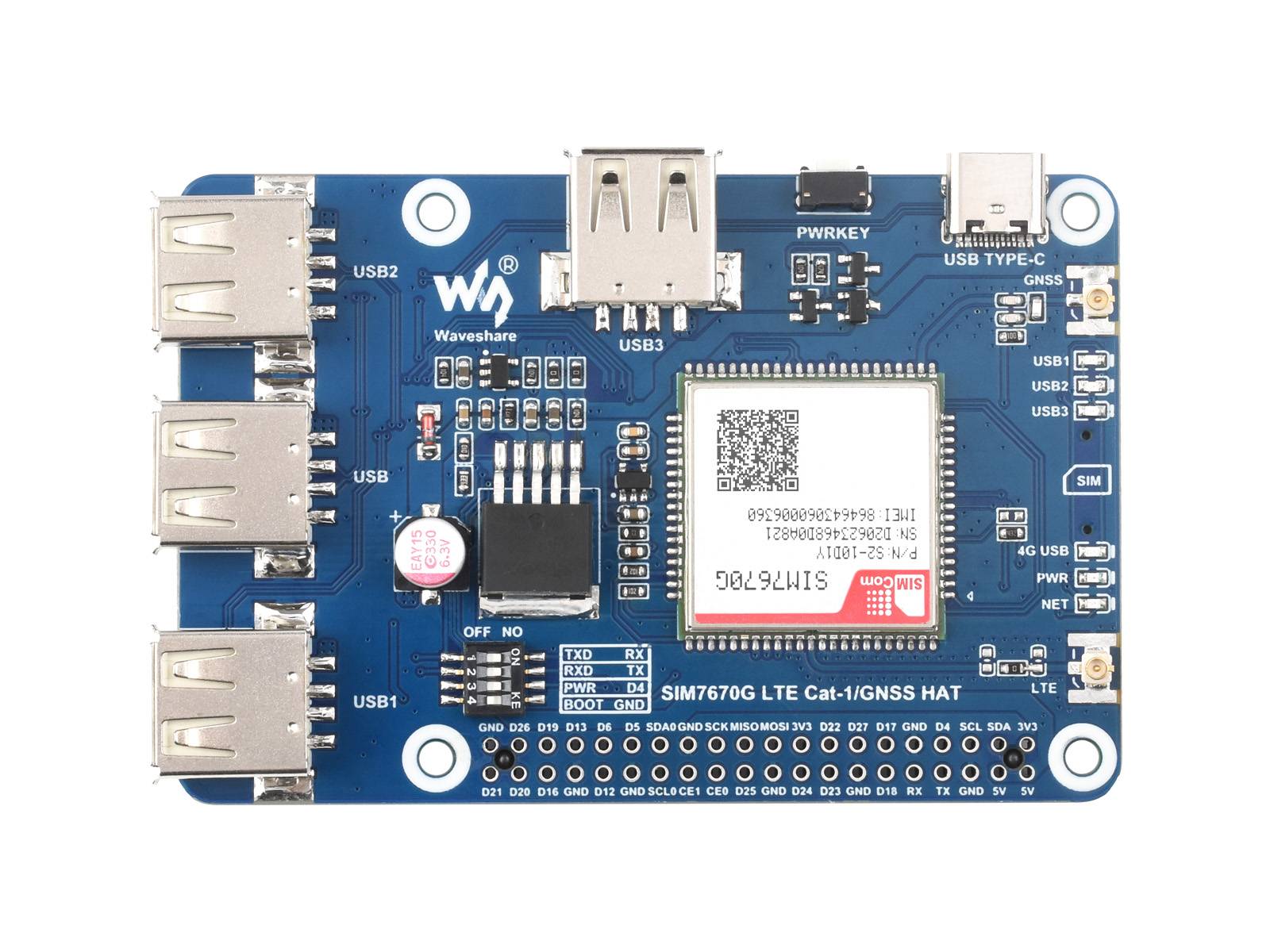

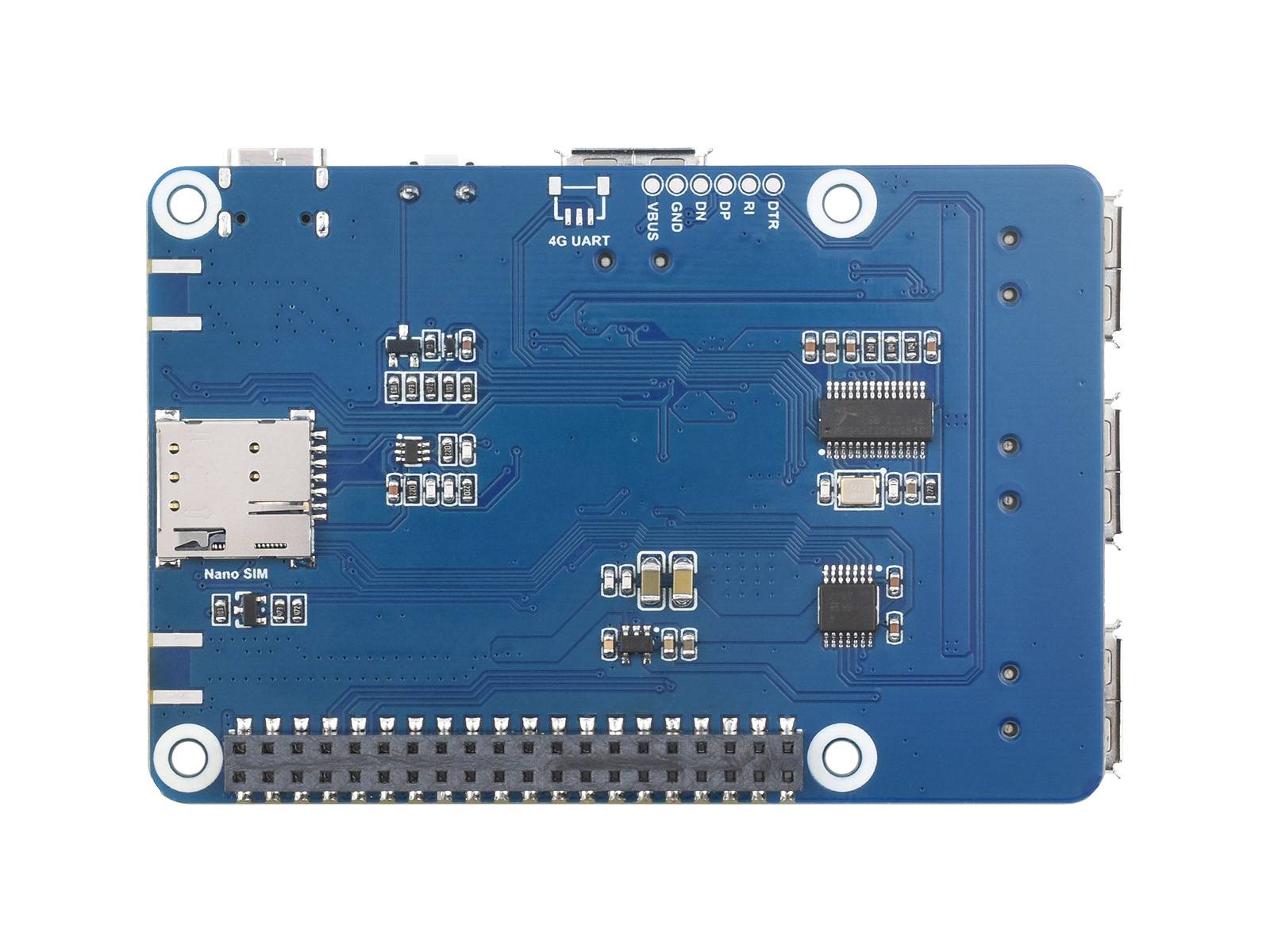

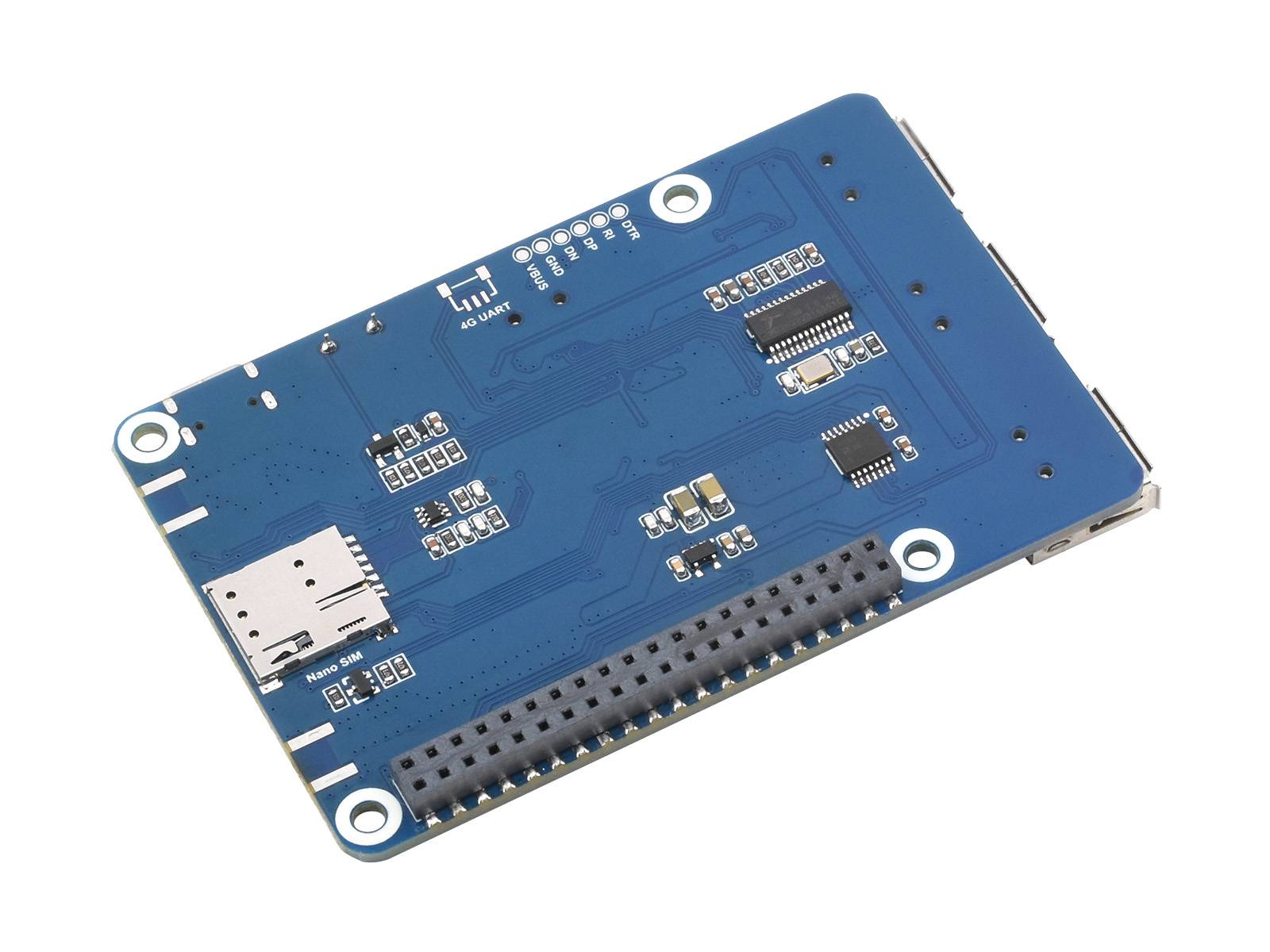

WaveShare Cat-1/GNSS HAT for Raspberry Pi (SIM7670G) Global LTE 4G Cat-1

Überblick

WaveShare Cat-1/GNSS HAT for Raspberry Pi (SIM7670G) Global Multi-band LTE 4G Cat-1

Beschreibung

Der SIM7670G LTE Cat-1/GNSS HAT ist ein LTE Cat-1-Modul, das drahtlose Kommunikationsmodi einschließlich LTE-TDD und LTE-FDD mit einer Downlink-Rate von bis zu 10 Mbit/s und einer Uplink-Rate von 5 Mbit/s unterstützt . Unterstützt Windows/Linux-Betriebssysteme und mehrere Netzwerkprotokolle.

• Standard Raspberry Pi 40PIN GPIO-Erweiterungs-Header, unterstützt Platinen der Raspberry Pi-Serie
• Unterstützt Protokolle wie TCP/IP, HTTP(s), MQTT(s), FTP(s) und SSL
• Unterstützt RNDIS-, NDIS- und ECM-Einwahl
• Unterstützt GPS-, GLONASS-, Galileo- und BeiDou-Positionierung
• Onboard-USB-Typ-A- und Typ-C-Schnittstellen zum Testen von AT-Befehlen, Netzwerkkommunikation usw.
• Erweiterte 3x USB 2.0 Typ-A-Anschlüsse für Hostgeräte wie Raspberry Pi, Windows-PC
• Reservierte Steuerpads des SIM7670G-Moduls wie UART- und USB-Pins erleichtern die Verbindung mit anderen Host-Boards
• SIM-Kartensteckplatz, unterstützt 1,8 V/3 V SIM-Karte
• 6x LED-Anzeigen, einfache Überwachung des Modulbetriebsstatus und des USB-Verbindungsstatus

Spezifikationen

• Frequenzband
  • LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
  • LTE-TDD:B34, B38, B39, B40, B41
• Datenübertragung: ≤5 Mbit/s (UL), ≤10 Mbit/s (DL)
• GNSS: GPS, GLONASS, Galileo, BeiDou
• Stromversorgung: 5 V
• Logikpegel: 3,3 V
• Abmessungen: 85 x 56,7 mm

WIKI:www.waveshare.com/wiki/SIM7670G_Cat-1/GNSS_HAT

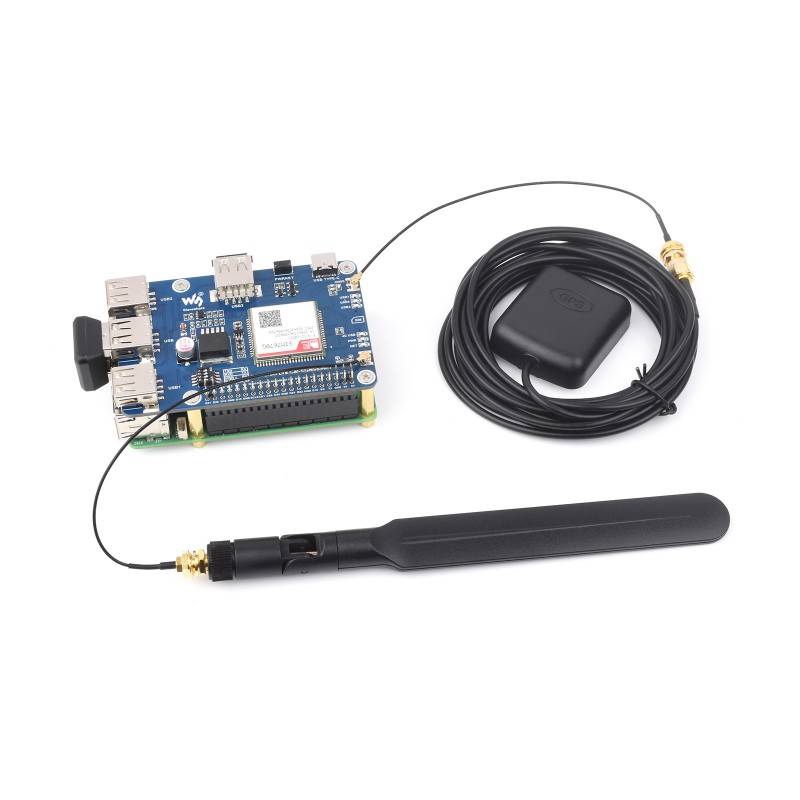

Lieferumfang

1. SIM7670G Cat-1/GNSS HAT x1
2. USB-A-zu-USB-C-Kabel x1
3. GPS-Antenne x1
4. LTE-Antenne x1
5. 2x20PIN Buchsenleiste x1
6. USB 3.0-Adapter x1
7. USB 2.0-Adapter x1
8. Schraubenpaket x1
