Beschreibung

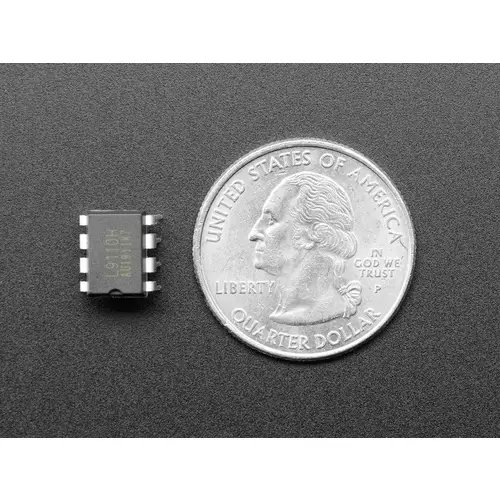

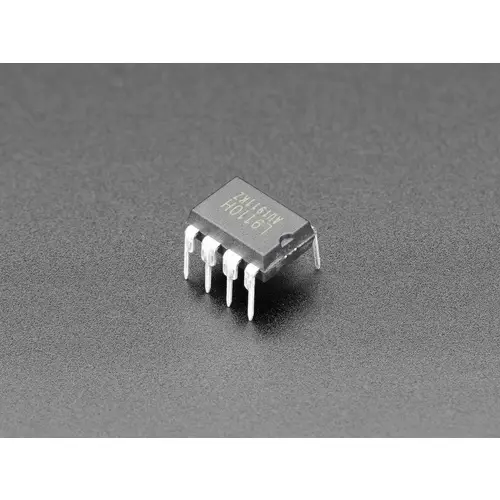

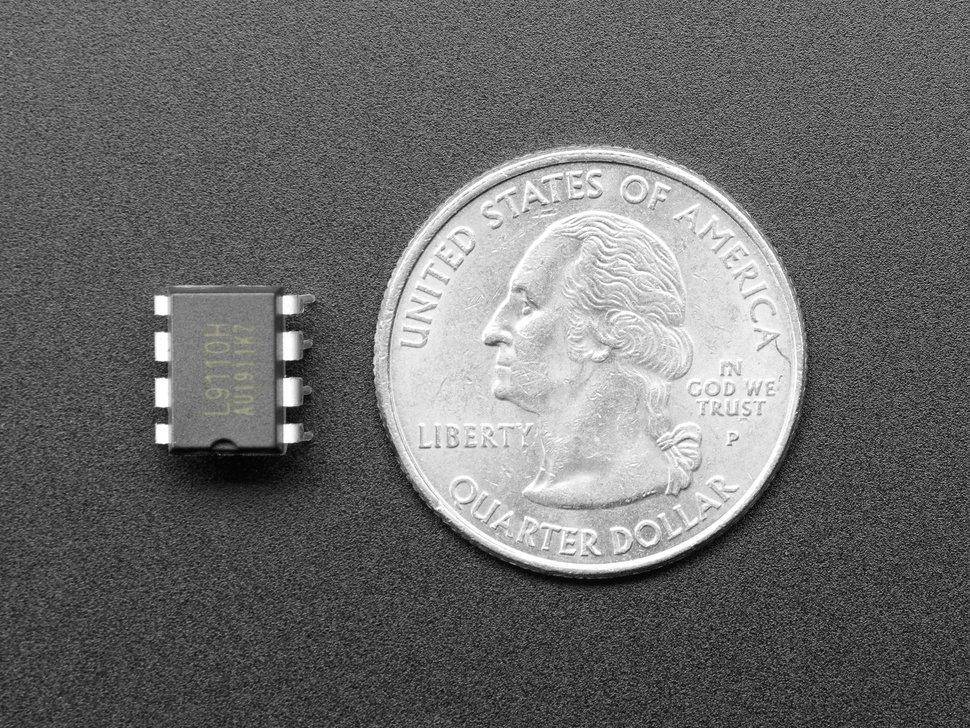

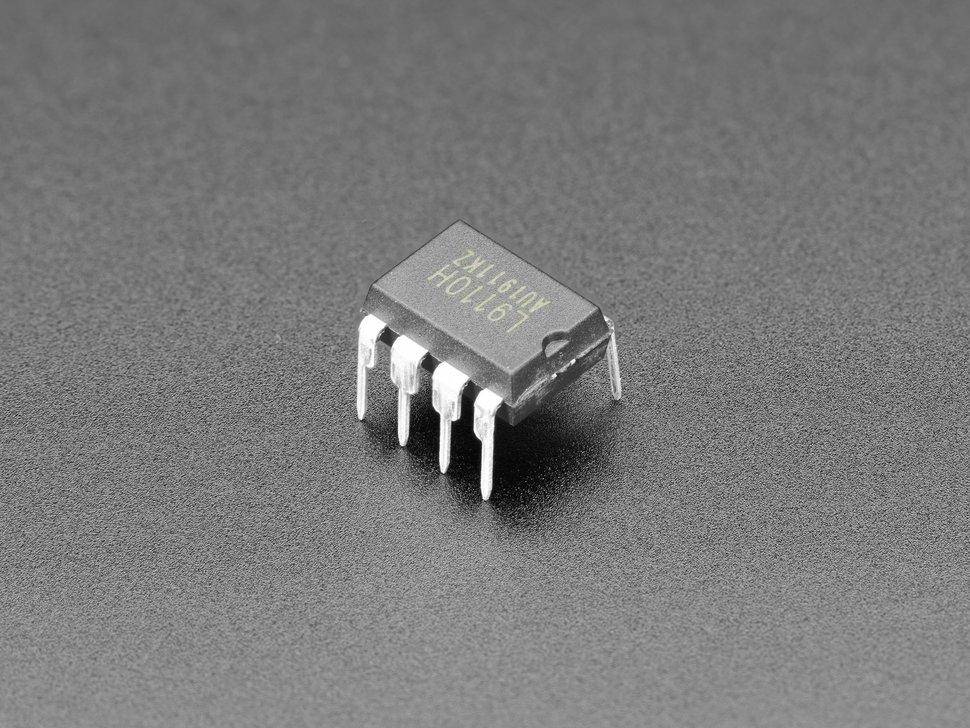

Adafruit L9110H H-Bridge Motor Treiber für DC Motoren- 8 DIP

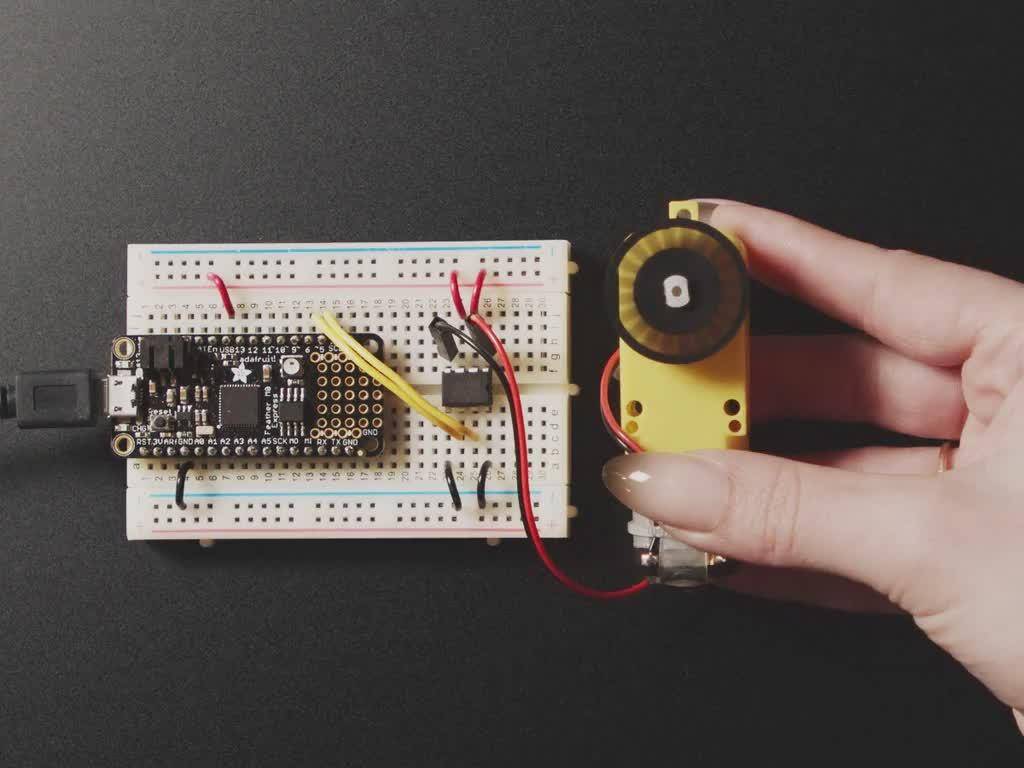

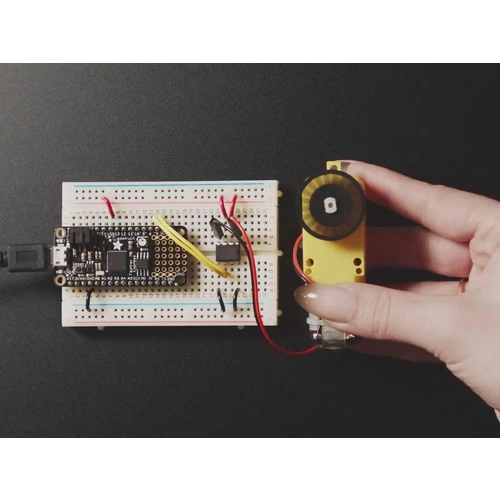

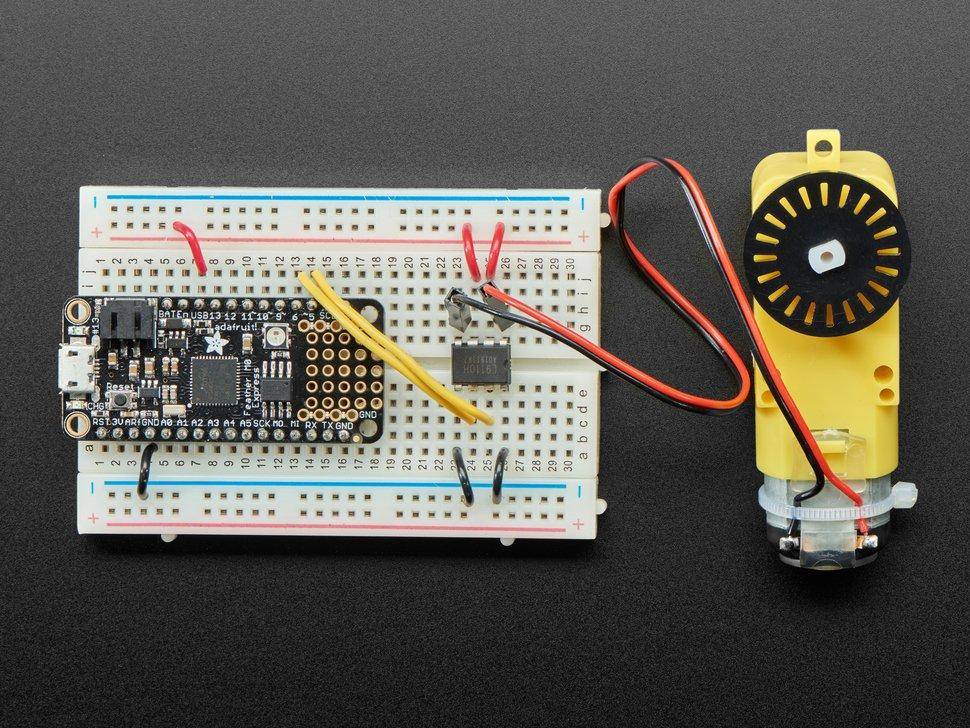

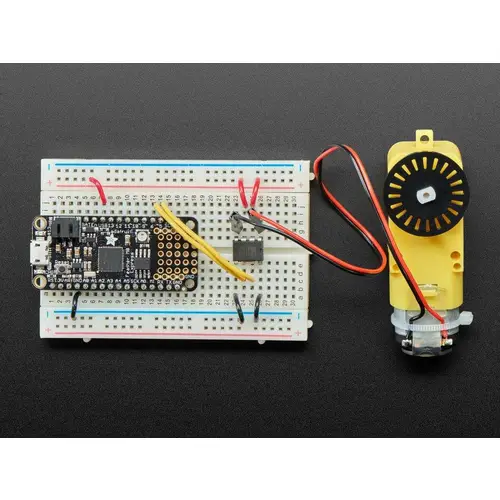

Steuern Sie zwei Magnetspulen oder einen einzelnen Gleichstrommotor mit bis zu 800mA pro Kanal mit dem supereinfachen L9110H H-Bridge Treiber. Dieser Bridge-Chip ist in einem 8 DIP-Gehäuse verpackt, sodass er leicht auf jedes Steckbrett oder Lochrasterplatine passt. Jeder Chip enthält eine vollständige H-Brücke (zwei halbe H-Brücken). Das bedeutet, dass Sie 2 Magnetspulen oder einen einzelnen Gleichstrommotor bidirektional ansteuern können. Stellen Sie nur sicher, dass sie unter 800 mA liegen, da dies die Grenze dieses Chips ist. Er kann einen Spitzenwert von 1,5A verarbeiten, aber nur für kurze Zeit. Was uns an diesem Treiber besonders gefällt, ist, dass er mit eingebauten Kick-Back-Dioden ausgestattet ist, sodass Sie sich keine Sorgen machen müssen, dass der induktive Rückstoß Ihr Projekt oder den Treiber beschädigt!
Merkmale im Überblick
- Steuert zwei Magnetspulen oder einen einzelnen Gleichstrommotor
- 800mA pro Kanal, Spitzenwert von 1,5A für kurze Zeit
- Eingebaute Kick-Back-Dioden zum Schutz vor induktivem Rückstoß
- PWM-Eingang pro Treiber zur Steuerung von Motorleistung und -richtung
- Unterstützt Motorleistungsspannungen von 2,5V bis 12V
- Kompatibel mit 3,3V Logikpegel bei höheren Spannungen
- Abmessungen: 9,3mm x 6,4mm x 3,2mm
- Höhe mit Pins: 7mm
- Keine geteilten Logik-/Leistungspins
- L9110H H-Bridge Motor Treiber Chip
- Datasheet
