Beschreibung

Relaismodul, Zubehörartikel

BESCHREIBUNG

• Das Relaismodul MP-1 ist ein universales elektrisches Modul, das beim Bau von Niederspannungsanlagen (z.B. Alarmanlagen) behilflich sein kann.

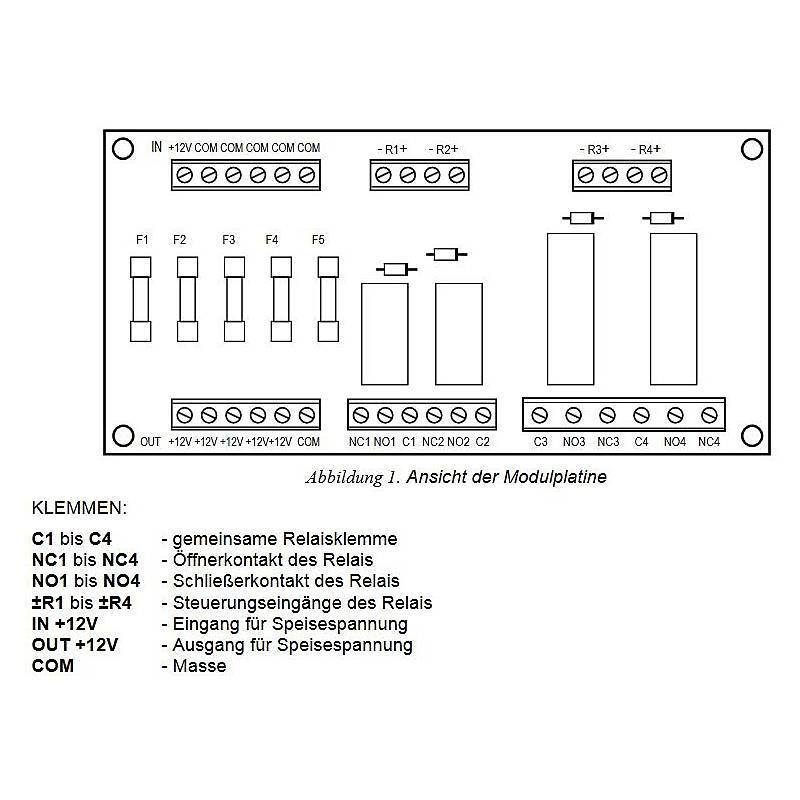

• Das Modul besitzt 4 elektro-magnetische Relais und 5 Sicherungen, die parallel in die Eingangsspannungskreise geschaltet sind.
• Es ermöglicht die Steuerung von Elektroanlagen mit einer hohen Stromaufnahme (bis 8A), die mit Wechselspannung versorgt werden.
• Die Steuerungsfunktion wird mit Spannungssignalen realisiert (z.B. 0V und +12V), die an die Steuerungseingänge gelegt werden, und beschränkt sich auf das Schließen und Öffnen bzw. Umschalten der Relaiskontakte.
• Steuerung der elektrischen Anlagen von hoher Stromaufnahme AC/DC
• Steuerung über Schwachstromausgänge vom Typ OC
• Sicherung (5 Stück) - Zeitsicherung 400mA
• Nennspannung (Steuerspannung) der Relaiswicklung 12V ±3V DC
• Max. Spannung des Relaiskontaktes R1 u. R2: 48V AC / DC
• Max. Spannung des Relaiskontaktes R3 u. R4: 400V AC / 250V DC
• Dauerstrombelastbarkeit des Relaiskontaktes R1 u. R2: 4 A
• Dauerstrombelastbarkeit des Relaiskontaktes R3 u. R4: 8 A
• Strombelastbarkeit beim Umschalten des Relaiskontaktes R1 u. R2: 2,5 A

EIGENSCHAFTEN

Produktart

• Typ: Relaismodul Zubehörartikel
• Technik: Verdrahtet
• Farbe: Weiß
• Anwendung: Alarmierung E-Gerätesteuerung

TECHNISCHE DATEN

• Spannungsversorgung (±15%) 12 V DC
• Abmessungen der Elektronikplatine 140 x 68 mm
• Betriebstemperatur -10…+55 °C
• Gewicht 106 g

LIEFERUMFANG

Lieferumfang

1
