Satel ACSP-402 Brandmelderzentrale, adressierbar, Brandmelderzentrale(nach Norm EN54 / Installation duch Facherrichter

Überblick

Satel ACSP-402 Brandmelderzentrale, adressierbar, Brandmelderzentrale(nach Norm EN54 / Installation duch Facherrichter erforderlich) | Einsatzgebiet:Gewerbeobjekte, Haus | Meldergruppen:32 (verdrahtet) | Display:Mit LCD–Anzeige (einfache Bedienung & Parametrierung) | 4 programmierbare Steuerungseingänge | 8 programmierbare Relaisausgänge | Unterstützung von Übertragungseinrichtungen für Brand- & Störungsmeldungen | Unterstützung des Feuerwehrbedienfeldes & des virtuellen Bedienfeldes (über

Beschreibung

Brandmelderzentrale(nach Norm EN54 / Installation duch Facherrichter erforderlich) | Einsatzgebiet:Gewerbeobjekte, Haus | Meldergruppen:32 (verdrahtet) | Display:Mit LCD–Anzeige (einfache Bedienung & Parametrierung) | 4 programmierbare Steuerungseingänge | 8 programmierbare Relaisausgänge | Unterstützung von Übertragungseinrichtungen für Brand- & Störungsmeldungen | Unterstützung des Feuerwehrbedienfeldes & des virtuellen Bedienfeldes (über das Modul ACSP–ETH)

BESCHREIBUNG

• LCD-Display zur einfachen alltäglichen Systembedienung

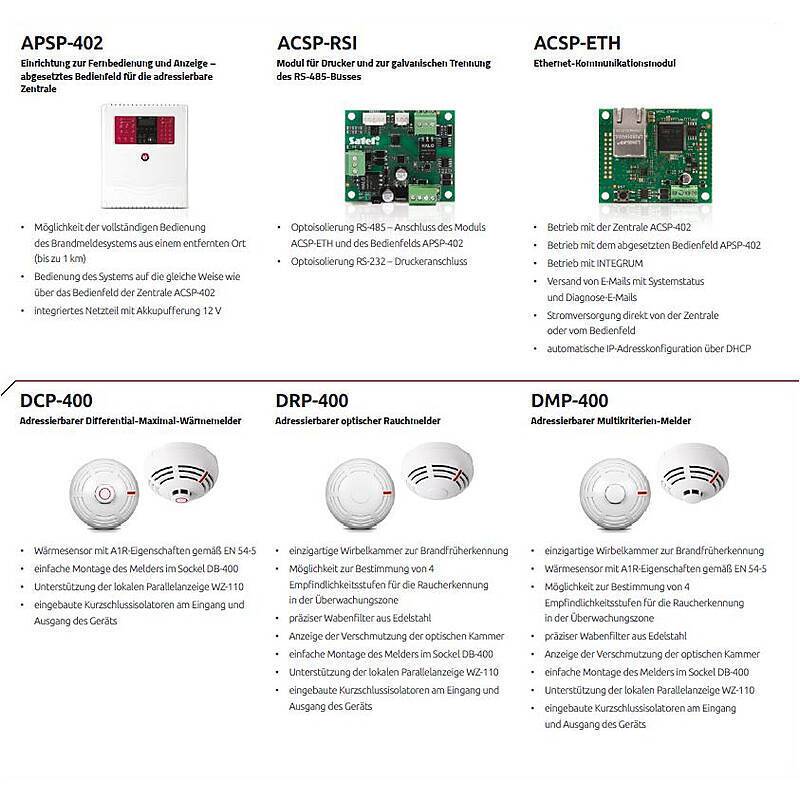

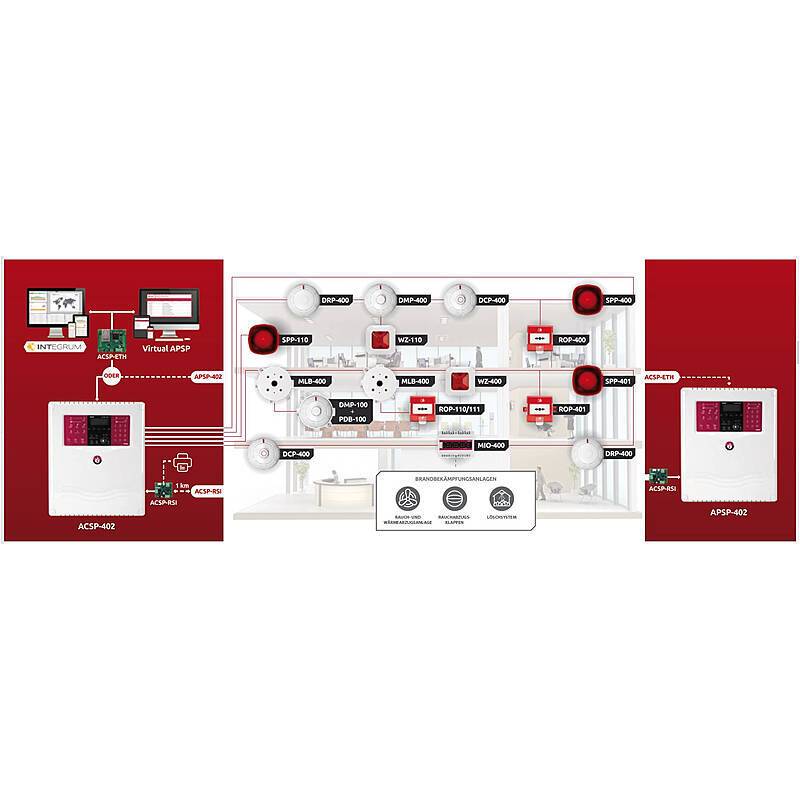

• Unterstützung des abgesetzten und virtuellen Bedienfeldes
• 2 Loops – Möglichkeit, bis zu 128 Geräte pro Loop anzuschließen
• bis zu 256 Überwachungszonen
• Anschlussweise der Elemente: in Loops oder stichförmig
• 4 Eingänge mit vom Errichter defi nierter Funktionalität
• 8 vom Errichter programmierbare Relaisausgänge (Ausgang Nr. 8 verfügt über Durchgangsprüfung und kann als Ausgang für Brandschutzeinrichtungen programmiert werden)
• Unterstützung für Module zur Brand- und Störungsmeldung
• integriertes Netzteil mit Akkupuff erung 12 V
• Stromversorgungsausgänge 24 V
• Anwesenheitsplan des Personals – automatische Änderung der Alarmierungsmodi und der Sensibilität von Rauchmeldern

EIGENSCHAFTEN

Produktart

• Typ: Brandmelderzentrale
• Technik: Verdrahtet
• Modell / Serie: ACSP 400
• Einsatzbereich: Gewerbeobjekte Haus
• Farbe: Weiß
• Anwendung: Brandschutz Alarmierung

Ausstattung

• Notstromversorgung: Ja
• Anschlüsse: 4x Steuerungseingänge 8x Relaisausgänge 32x Meldegruppen 32x Meldelinien
• Anzeige: LCD-Display
• Ereignisspeicher: Ja
• Display: Ja

Sonstiges

• Zertifizierung: EN 54

Stromversorgung

• Spannungsversorgung: 24 V DC
• Notstrom / Autonomie -Zeit max.: 72 Stunden
• Batterie-Typ: 12V / 17Ah Akku

Umgebung

• Schutzart IP: IP30

TECHNISCHE DATEN

• Betriebstemperatur: -5…+40°C
• Spannungsversorgung (±15%): 230 V AC, 50-60 Hz
• Max. Luftfeuchtigkeit: 93±3%
• Abmessungen: 324 x 382 x 108 mm
• Max. Stromaufnahme aus dem Netz 230 V: 300 mA
• Transporttemperatur: -25…+55°C
• Zeit der Notstromversorgung: 72 h
• Max. Innenwiderstand des Akkus (mit Leitungen und Klemmen
• im
• Stromkreis): 1,1±10% Ohm
• Stromaufnahme aus dem Akku im
• Betriebsbereitschaftszustand: 220 mA
• Stromaufnahme aus dem Akku im Brandmeldezustand
• 320 mA
• Stromaufnahme aus dem integrierten AC-Netzteil im
• Betriebsbereitschaftszustand: 200 mA
• Stromaufnahme aus dem integrierten AC-Netzteil im
• Brandmeldezustand: 300 mA
• Schutzklasse des Gehäuses: IP30
• Ereignisspeicher: 8999
• Alarmspeicher: 9999
• Verzögerungszeit der Alarmübertragung: 0...10 min
• Uhrenbatterie: 3 V (CR2032)
• Ausgang für Kommunikation mit dem Computer (Service)
• USB typ B
• Abschlusswiderstand an den Klemmen des Datenbusses
• 100 Ohm
• Ausgang für Kommunikation mit dem Bedienfeld u. Modul
• ACSP-ETH
• serielle Übertragung
• Stromversorgungsausgang +24V: 24 V DC±15%
• Stromversorgungsausgang AUX (zum Anschluss des Moduls
• ACSP-ETH) im
• Normalbetrieb: 18 V DC +5%, -15%
• Abschlusswiderstand im Stromkreis des Kontrolleingangs
• 1 kOhm±5%
• Alarmwiderstand im Stromkreis des Kontrolleingangs
• 10 kOhm±5%
• Anzahl programmierbarer Kontrolleingänge: 4
• Elektrische Parameter der Relaisausgänge: 1A /
• 30 V DC (NO oder
• NC)
• Anzahl der Linien der Alarmübertragung: 1
• Betriebsspannung der Linien der Alarmübertragung
• 24 V DC±15%
• Zulässiger Strom der Linien der Alarmübertragung
• 180 mA
• Abschlusswiderstand in der Linien der Alarmübertragung
• 10 kOhm±5%
• Anzahl der Linien der Störungsübertragung: 1
• Betriebsspannung der Linien der Störungsübertragung
• 24 V DC±15%
• Zulässiger Strom der Linien der Störungsübertragung
• 180 mA
• Abschlusswiderstand in der Linien der Störungsübertragung
• 10
• kOhm±5%
• Anzahl programmierbarer Relaisausgänge: 8
• Notstromversorgung: integrierter Blei-Gel-Akku:
• 12 V / 17 Ah
• Notstromversorgung: externer Blei-Gel-Akku: 12 V
• / =33 Ah
• Stromvers.Ausgang AUX (zum Anschluss des Moduls ACSP-ETH)
• bei
• Störung der AC-Versorgung: 12 V DC +15%, -20%
• Max. Akkuladestrom: 1,4 A
• Überstromschutz des Netzteils (Zeitsicherung)
• 3,15 A
• Stromleistung des integrierten Netzteils (nach EN54-4) -
• Imax a
• 1,6 A
• Stromleistung des integrierten Netzteils (nach EN54-4) -
• Imax b
• 1,6 A
• Überstromschutz des Akkuladesystems (Zeitsicherung)
• 3,5 A
• Maximale Anzahl der adressierbaren Melderlinien (Loop)
• 2
• Maximale Anzahl der adressierbaren Melderlinien (Stich)
• 4
• Maximaler Widerstand der adressierbaren Melderlinie
• 100 (2 x 50)
• Ohm
• Maximale Anzahl von Linienelementen in einer
• adressierbaren
• Melderlinie: 128
• Empfohlene Anzahl von Linienelementen in einer
• adressierbaren
• Melderlinie vom Typ Stich: 32
• Maximale Anzahl der automatischen Melder in einer
• konventionellen
• Melderlinie: 32
• Maximale Anzahl der Handfeuermelder in einer
• konventionellen
• Melderlinie: 10
• Maximaler Strom in der Melderlinie: 200 mA
• Max. zulässiger Widerstand der Linien der Signalgeber,
• Alarm- und
• Störungsübertr.: 75 (2 x 37,5) Ohm
• Anzahl von Linien der konventionellen Signalgeber
• 2
• Betriebsspannung der Linie konventioneller Signalgeber
• (±15%): 24
• VDC
• Zulässiger Strom in der Linie der konventionellen
• Signalgeber
• 180 mA
• Abschlusswiderstand in der Linie konventioneller
• Signalgeber: 10
• kOhm±5%
• Belastbarkeit des Stromversorgungsausgangs +24 V
• 200 mA
• Gewicht ohne Akku: 2721 g

LIEFERUMFANG

Lieferumfang

1
