Satel K-2 2E BR Einbau Magnetkontakt braun 2EOL/NC, Öffnungsmelder | Einsatzgebiet:Tür, Fenster | Detektionsverfahren:Magnetfeldmessung | Sensortyp:Reed-Kontakt

Beschreibung

Öffnungsmelder | Einsatzgebiet:Tür, Fenster | Detektionsverfahren:Magnetfeldmessung | Sensortyp:Reed-Kontakt

BESCHREIBUNG

Satel K-2 2E BR Einbau Magnetkontakt braun 2EOL/NC, widerstandsüberwacht

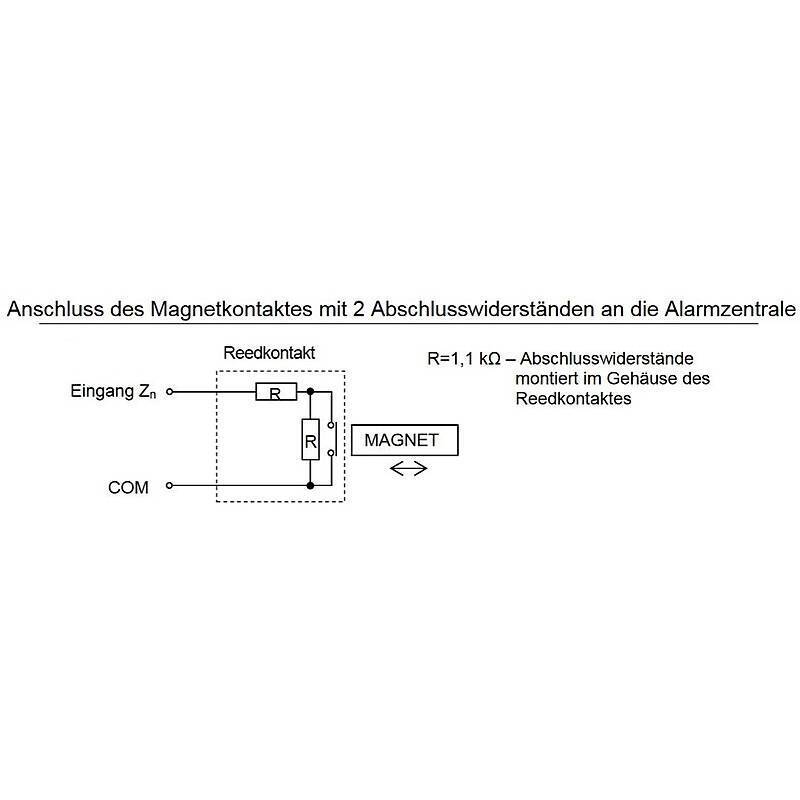

Im Magnetkontakt-Gehäuse befinden sich 2 Widerstände 1,1 kOhm, die mit dem Reedkontakt in der Konfiguration 2EOL verbunden sind. Sie erlauben der Alarmzentrale, durch Registrierung von Resistanzänderungen an der Eingangslinie eine Sabotage des Melders zu erkennen. Jeder Melder dieser Art ist an einen separaten Eingang der Zentrale anzuschließen.

• Abschlusswiderstand 2 x 1100 Ohm
• Entfernung für Schließer 28 mm
• Entfernung für Öffner 40 mm
• Max. Schaltspannung des Reedkontaktes 20 V
• Max. Schaltstrom 20 mA
• Gewicht 10 g
• Minimalzahl von Schaltungen bei der Belastung 20 V, 20 mA 360 000
• Kontaktmaterial Ru (Ruten)
• Anschlusskabel 30cm

• K-1 2E ist für Aufbaumontage, mit Kunststoff-Gehäuse

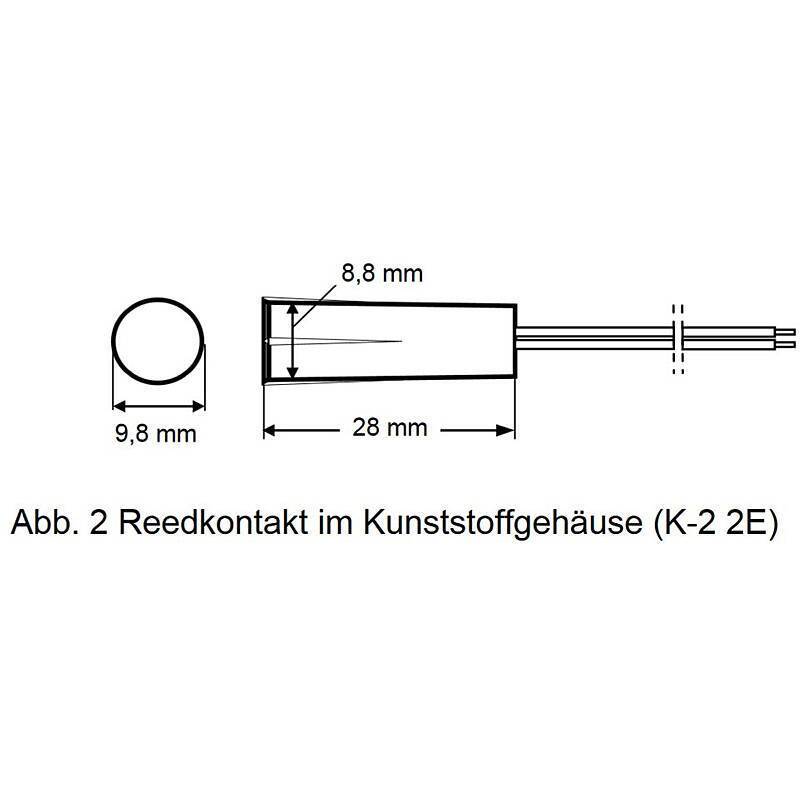

• K-2 2E ist für Einbaumontage, mit Kunststoff-Gehäuse
• K-3 2E ist für Einbaumontage, mit Alu-Gehäuse

• Modell: Montagearten Gehäuse Manipulationsschutz Sobategeswitch 2EOL Widerstände: 2 x 1.1 kOhm Schraubklemme Metallgeschirmtes Kabel Maße
• Unterputz: Aufputz zum kleben zum schrauben Kunststoffgehäuse Metallgehäuse Abgedichtetes Gehäuse BxHxT [mm] Entfernung [mm] Die maximale Entfernung der beiden Magnetkontakten Reichweite [mm] Kabellänge [mm]
• K-1 / K-1 BR: - ? ? ? ? - ? - - - - - 33,5 x 14 x 8,2 28 18 35
• K-1 2E / K-1 2E BR: - ? ? ? ? - ? - - ? - - 33,5 x 14 x 8,2 28 18 35
• K-2 / K-2 BR: ? - - - ? - ? - - - - - 10 x 28,1 40 28 35
• K-2 2E / K-2 2E BR: ? - - - ? - ? - - ? - - 10 x 28,1 40 28 35
• K-3: ? - - - - ? ? - - - - - 11 x 36,3 24 15 35
• K-3 2E: ? - - - - ? ? - - ? - - 11 x 36,3 24 15 33
• S-1 / S-1 BR: - ? ? ? ? - ? ? - - - - 35,5 x 14 x 8,2 28 18 115
• S-2 / S-2 BR: ? - - - ? - ? ? - - - - 10 x 28,1 40 28 115
• S-3: ? - - - - ? ? ? - - - - 11 x 36,3 24 15 115
• S-4 / S-4 BR: - ? - ? ? - - - ? - ? - 58,5 x 16,5 x 15,2 28 18 -
• B-1 / B-1 BR: - ? ? ? ? - ? - - - - - 28 x 12,5 x 6,5 29 24 45
• B-1M / B-1M BR: - ? ? ? ? - ? - - - - - 51,9 x 9 x 13,5 33 30 45
• B-1F / B-1F BR: - ? - ? ? - - - - - - - 68 x 20 x 5,3 26 25 40
• B-1P / B-1P BR: - ? ? - ? - ? - - - - - 28 x 9,5 x 5 20 19 40
• B-1PT / B-1PT BR: - ? ? - ? - - - - - ? - 28 x 10 x 6,5 27 25 -
• B-1S / B-1S BR: - ? - ? ? - ? - - - - - 17 x 8 x 4 10 10,6 45
• B-1T / B-1T BR: - ? - ? ? - - - - - ? - 65,5 x 11,1 x 13,6 30 25 -
• B-2 / B-2 BR: ? - - - ? - ? - - - - - 9 x 14,5 20 19 45
• B-2FL / B-2FL BR: ? - - - ? - ? - - - - - 12,7 20 19 45
• B-2FLF / B-2FLF BR: ? - - - ? - - - - - - - 15 20 15 45
• B-2S / B-2S BR: ? - - - ? - ? - - - - - 6,5 x 27 27 25 45
• B-2T / B-2T BR: ? - - - ? - - - - - ? - 9 x 23,5 20 19 -
• B-21 / B-21 BR: ? - - - ? - ? - - - - - 6,5 20 19 45
• B-3: - ? - ? - ? ? - - - - - 50 x 17 x 9,8 42 38 65
• B-3A: - ? - ? - ? ? - - - - ? 50 x 17 x 9,8 42 38 65/55
• 55 - Länge des Metallmantels
• B-3CM: ? - - - - ? ? - - - - - 8 20 19 45
• B-3CS: ? - - - - ? ? - - - - - 6 17 15 45
• B-4M: - ? - ? - ? ? - - - - ? 106 x 36,5 x 10 80 75 80/55
• 55 - Länge des Metallmantels
• B-4L: - ? - ? - ? ? - - - - ? 104,5 x 44,5 x 11,5 80 75 80/55
• 55 - Länge des Metallmantels
• B-4S: - ? - ? - ? ? - - - - ? 104,5 x 44,5 x 11,5 80 75 80/55
• 55 - Länge des Metallmantels

EIGENSCHAFTEN

Produktart

• Typ: Öffnungsmelder
• Technik: Verdrahtet
• Einsatzbereich: Tür Fenster
• Farbe: Braun
• Anwendung: Alarmierung Einbruchsschutz

Ausstattung

• Detektionsverfahren: Magnetfeldmessung
• Sabotageüberwachung: Ja
• Sensortyp: Reed-Kontakt
• Adern: 2

TECHNISCHE DATEN

• Abschlusswiderstand 2 x 1100 Ohm
• Entfernung für Schließer 28 mm
• Entfernung für Öffner 40 mm
• Max. Schaltspannung des Reedkontaktes 20 V
• Max. Schaltstrom 20 mA
• Gewicht 10 g
• Minimalzahl von Schaltungen bei der Belastung 20 V, 20 mA 360 000
• Kontaktmaterial Ru (Ruten)
• Anschlusskabel 30cm
