Satel S-4 BR Aufbau Magnetkontakt + Klemmen braun, Öffnungsmelder | nach Richtlinien:EN 50131 Grad 2 | Einsatzgebiet:Tür, Fenster | Detektionsverfahren:Magnetfeldmessung | Sensortyp:Reed-Kontakt

Beschreibung

Öffnungsmelder | nach Richtlinien:EN 50131 Grad 2 | Einsatzgebiet:Tür, Fenster | Detektionsverfahren:Magnetfeldmessung | Sensortyp:Reed-Kontakt

BESCHREIBUNG

Satel S-4 BR Aufbau Magnetkontakt + Klemmen braun, mit Schraubklemmen

Der Magnetkontakt ist für die Montage in Innenräumen vorgesehen. Der Reedkontakt ist am feststehenden Teil (z.B. am Fenster- oder Türrahmen), und der Magnet am beweglichen Teil (z.B. Fenster- oder Türflügel). (Die Montage auf einer ferromagnetischen Oberfläche wird nicht empfohlen, weil dies zum fehlerhaften Funktionieren des Magnetkontaktes führen kann.)

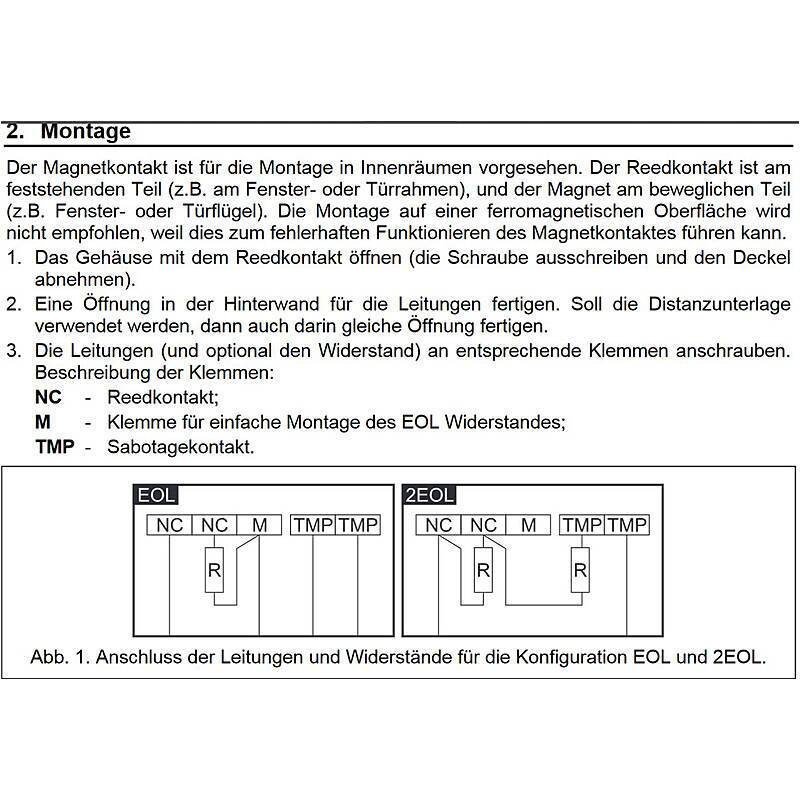

• Die Alarmleitungen (und optional der Widerstand) kann an den entsprechenden Klemmen angeschraubt werden (Klemmen: NC - Reedkontakt / M - Klemme für einfache Montage des EOL Widerstandes / TMP - Sabotagekontakt.)
• Magnetkontakt für die Aufbaumontage
• Klemmen, dank den die Leitungen weder angeschraubt noch gelötet werden müssen.
• Eine zusätzliche Klemme für einfache Montage des EOL Widerstands im Gehäuse.
• Sabotagekontakt
• Zusätzliche Distanzunterlagen.

• Modell: Montagearten Gehäuse Manipulationsschutz Sobategeswitch 2EOL Widerstände: 2 x 1.1 kOhm Schraubklemme Metallgeschirmtes Kabel Maße
• Unterputz: Aufputz zum kleben zum schrauben Kunststoffgehäuse Metallgehäuse Abgedichtetes Gehäuse BxHxT [mm] Entfernung [mm] Die maximale Entfernung der beiden Magnetkontakten Reichweite [mm] Kabellänge [mm]
• K-1 / K-1 BR: - ? ? ? ? - ? - - - - - 33,5 x 14 x 8,2 28 18 35
• K-1 2E / K-1 2E BR: - ? ? ? ? - ? - - ? - - 33,5 x 14 x 8,2 28 18 35
• K-2 / K-2 BR: ? - - - ? - ? - - - - - 10 x 28,1 40 28 35
• K-2 2E / K-2 2E BR: ? - - - ? - ? - - ? - - 10 x 28,1 40 28 35
• K-3: ? - - - - ? ? - - - - - 11 x 36,3 24 15 35
• K-3 2E: ? - - - - ? ? - - ? - - 11 x 36,3 24 15 33
• S-1 / S-1 BR: - ? ? ? ? - ? ? - - - - 35,5 x 14 x 8,2 28 18 115
• S-2 / S-2 BR: ? - - - ? - ? ? - - - - 10 x 28,1 40 28 115
• S-3: ? - - - - ? ? ? - - - - 11 x 36,3 24 15 115
• S-4 / S-4 BR: - ? - ? ? - - - ? - ? - 58,5 x 16,5 x 15,2 28 18 -
• B-1 / B-1 BR: - ? ? ? ? - ? - - - - - 28 x 12,5 x 6,5 29 24 45
• B-1M / B-1M BR: - ? ? ? ? - ? - - - - - 51,9 x 9 x 13,5 33 30 45
• B-1F / B-1F BR: - ? - ? ? - - - - - - - 68 x 20 x 5,3 26 25 40
• B-1P / B-1P BR: - ? ? - ? - ? - - - - - 28 x 9,5 x 5 20 19 40
• B-1PT / B-1PT BR: - ? ? - ? - - - - - ? - 28 x 10 x 6,5 27 25 -
• B-1S / B-1S BR: - ? - ? ? - ? - - - - - 17 x 8 x 4 10 10,6 45
• B-1T / B-1T BR: - ? - ? ? - - - - - ? - 65,5 x 11,1 x 13,6 30 25 -
• B-2 / B-2 BR: ? - - - ? - ? - - - - - 9 x 14,5 20 19 45
• B-2FL / B-2FL BR: ? - - - ? - ? - - - - - 12,7 20 19 45
• B-2FLF / B-2FLF BR: ? - - - ? - - - - - - - 15 20 15 45
• B-2S / B-2S BR: ? - - - ? - ? - - - - - 6,5 x 27 27 25 45
• B-2T / B-2T BR: ? - - - ? - - - - - ? - 9 x 23,5 20 19 -
• B-21 / B-21 BR: ? - - - ? - ? - - - - - 6,5 20 19 45
• B-3: - ? - ? - ? ? - - - - - 50 x 17 x 9,8 42 38 65
• B-3A: - ? - ? - ? ? - - - - ? 50 x 17 x 9,8 42 38 65/55
• 55 - Länge des Metallmantels
• B-3CM: ? - - - - ? ? - - - - - 8 20 19 45
• B-3CS: ? - - - - ? ? - - - - - 6 17 15 45
• B-4M: - ? - ? - ? ? - - - - ? 106 x 36,5 x 10 80 75 80/55
• 55 - Länge des Metallmantels
• B-4L: - ? - ? - ? ? - - - - ? 104,5 x 44,5 x 11,5 80 75 80/55
• 55 - Länge des Metallmantels
• B-4S: - ? - ? - ? ? - - - - ? 104,5 x 44,5 x 11,5 80 75 80/55
• 55 - Länge des Metallmantels

EIGENSCHAFTEN

Produktart

• Typ: Öffnungsmelder
• Technik: Verdrahtet
• Einsatzbereich: Tür Fenster
• Farbe: Braun
• Anwendung: Alarmierung Einbruchsschutz

Ausstattung

• Detektionsverfahren: Magnetfeldmessung
• Sabotageüberwachung: Ja
• Sensortyp: Reed-Kontakt

Sonstiges

• Zertifizierung: EN 50131 Grad 2

TECHNISCHE DATEN

• Max. Schaltspannung des Reedkontaktes 20 V
• Max. Schaltstrom 20 mA
• Abmessungen des Gehäuses 58,5 x 16,5 x 15,2 mm
• Betriebstemperatur -30…+55 °C
• Gewicht 24 g
• Max. Luftfeuchtigkeit 93 ±3%
• Übergangswiderstand 150 Ohm
• Minimalzahl von Schaltungen bei der Belastung 20 V, 20 mA 360 000
• Kontaktmaterial Ru (Ruten)
• Entfernung für Schließer 18 mm
• Entfernung für Öffner 28 mm
• Abmessungen der Distanzunterlage für den Reedkontakt 58,5 x 16,5 x 3,3 mm
• Abmessungen des Gehäuses des Magneten 58,5 x 14,7 x 8,3 mm
• Abmessungen der Distanzunterlage für den Magnet 58,5 x 14,7 x 3 mm

LIEFERUMFANG

Lieferumfang

1
