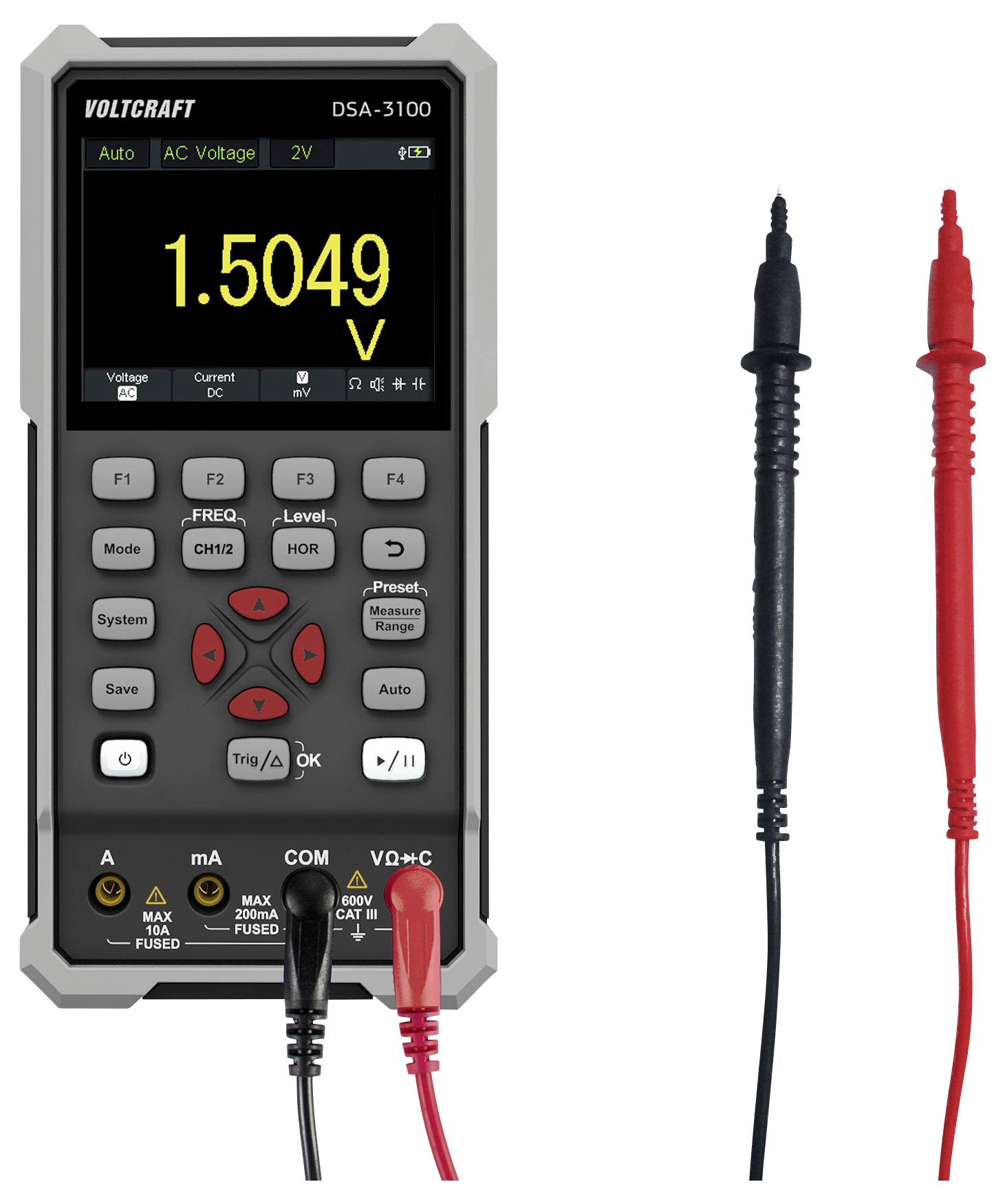

VOLTCRAFT DSA-3100 Hand-Oszilloskop 100MHz 2-Kanal 500 MSa/s 8 kpts 8 Bit Handgerät, Multimeter-Funktionen, Spectrum-Analyser 1St.

Überblick

3-in-1-Oszilloskop, Multimeter und Spektral-Analyzer
8,89 cm (3,5 Zoll) LCD-Farbdisplay (320 x 240 Pixel)
USB Type-C Schnittstelle

Beschreibung

Digital Oszilloskop mit Dreifach-Funktion
Das Voltcraft DSA-3100 Digital Oszilloskop ist für den mobilen Einsatz wie geschaffen: Handlich und robust, mit griffigem Kantenschutz versehen, ist es der optimale Begleiter, um verschiedenste Anforderungen zu meistern. Die rutschfesten Tasten erleichtern die Bedienung, das klare 8,89 cm (3,5 Zoll) LCD-Farbdisplay die Auswertung vor Ort.

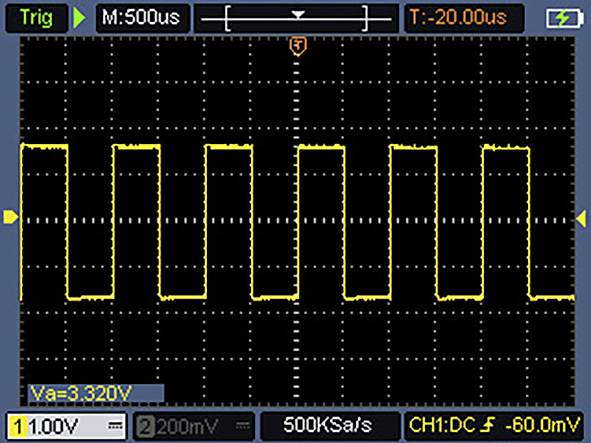

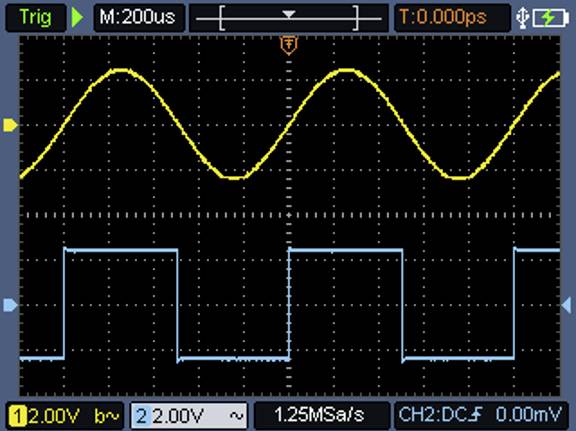

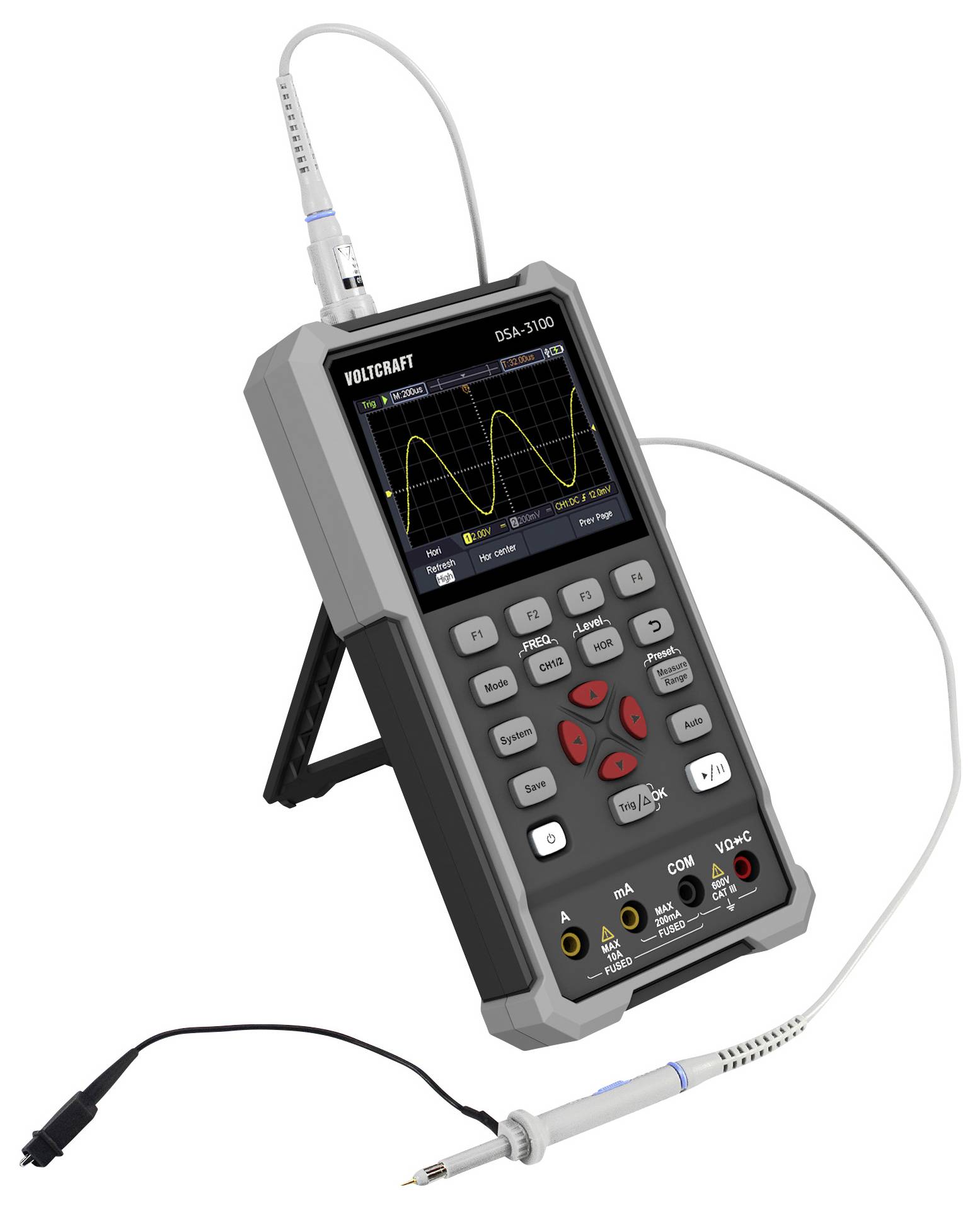

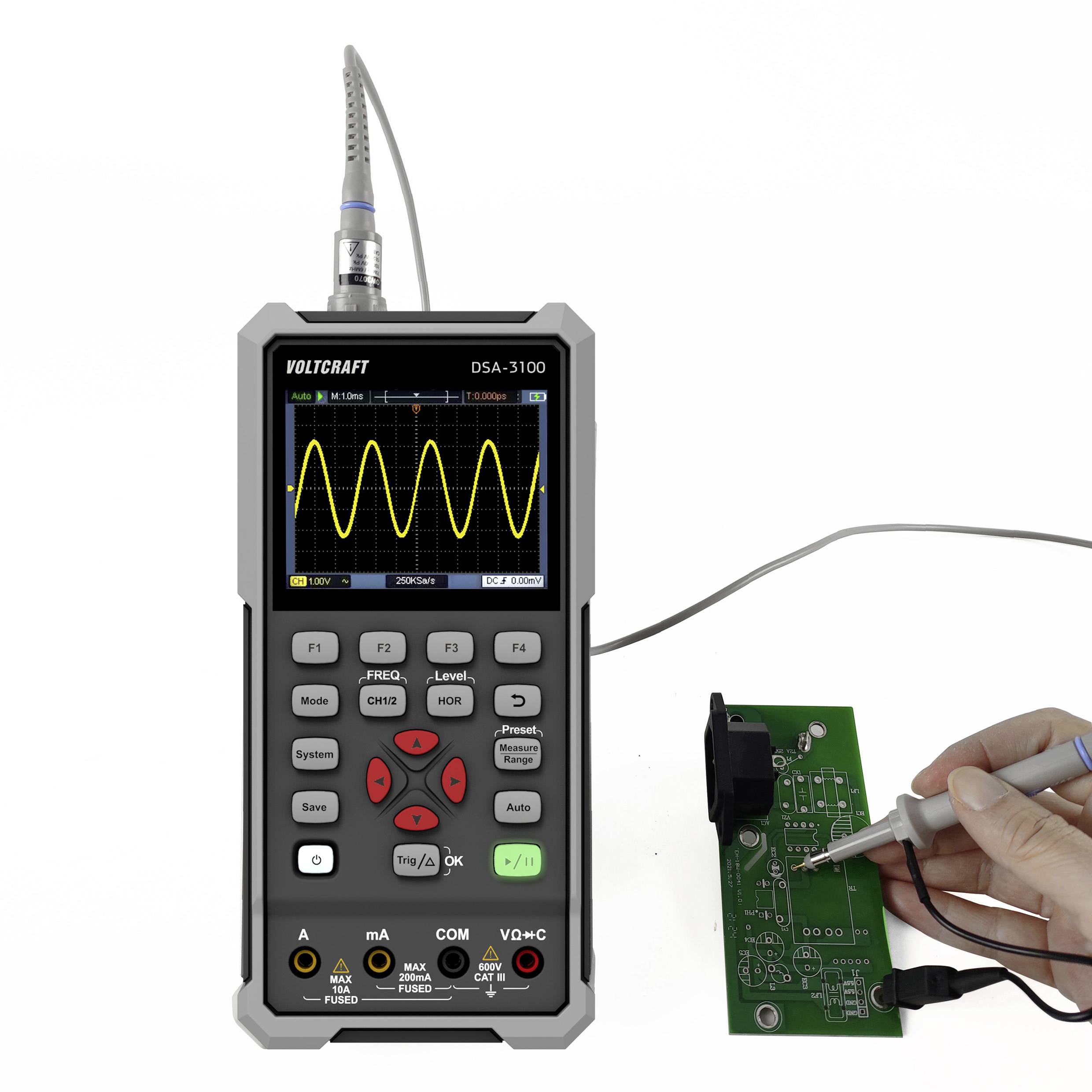

Funktion 1: Oszilloskop
Das DSA-3100 bietet zwei Kanäle mit einer Bandbreite von 100 MHz, einer maximalen Abtastrate von 500 MS/s und 8K Aufzeichnungslänge. Die Aktualisierungsrate beträgt 10000 wfms/s. Die integrierte USB Type-C Schnittstelle unterstützt Powerbanks sowie die PC-Softwareanbindungs- und Selbstkalibrierfunktion.

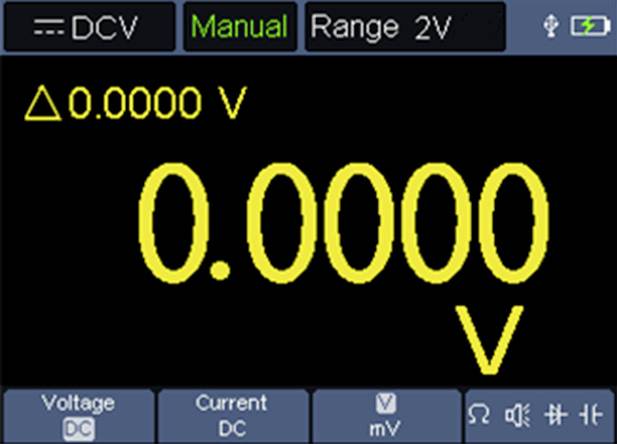

Funktion 2: Multimeter
Das Multimeter ist in der Messkategorie CATII 1000 V einsetzbar für Durchgangsprüfungen, Spannungs-, Strom-, Widerstands-, Diodenfunktionsmessungen sowie Einschalt- und Ausschalttests. Auch relative Messungen sind möglich. Hold- und Auto-Funktion erleichtern die Arbeitsabläufe und TRMS sorgt für verlässliche Messwerte. Das Display verfügt über 20.000 Counts.

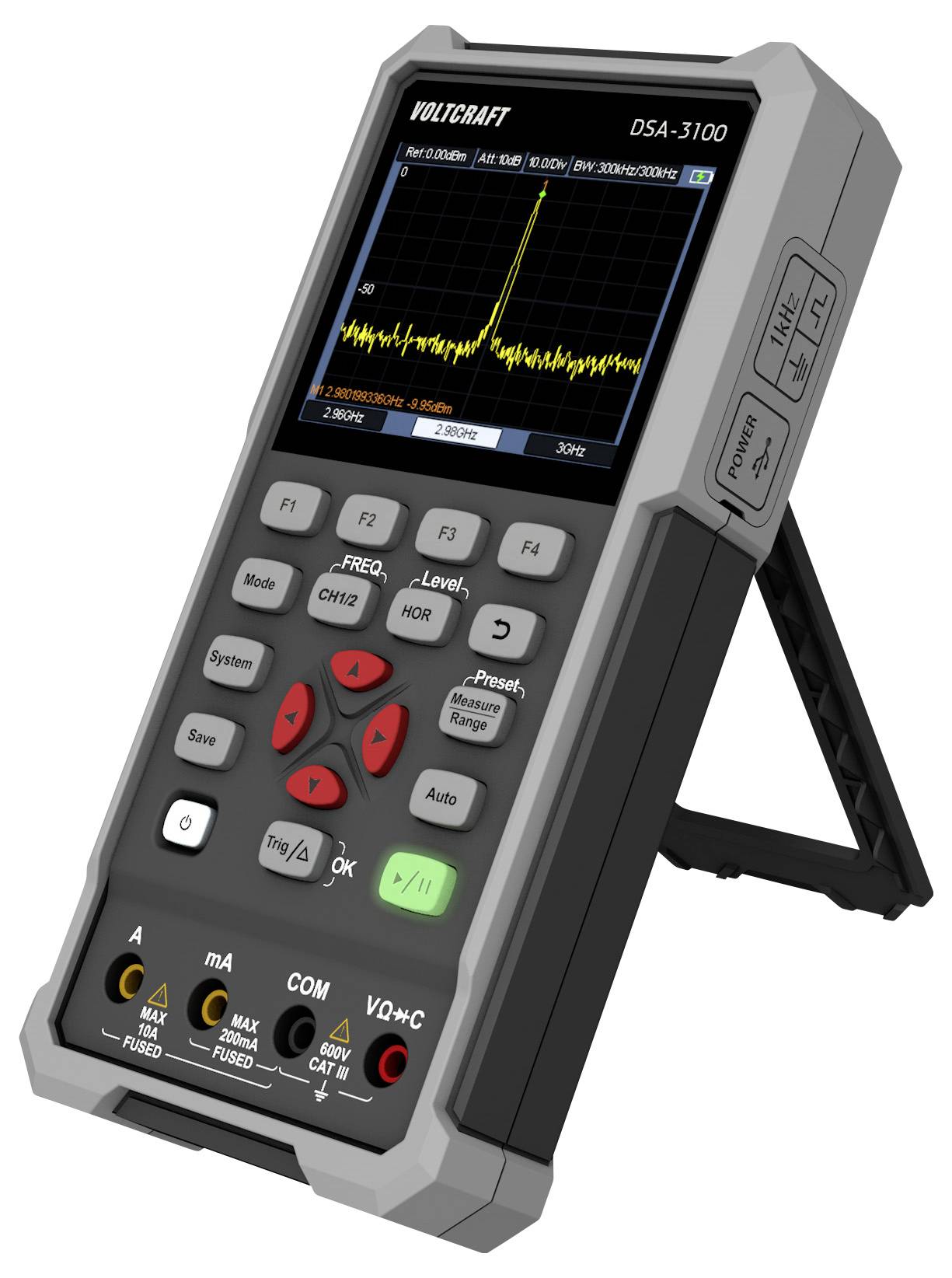

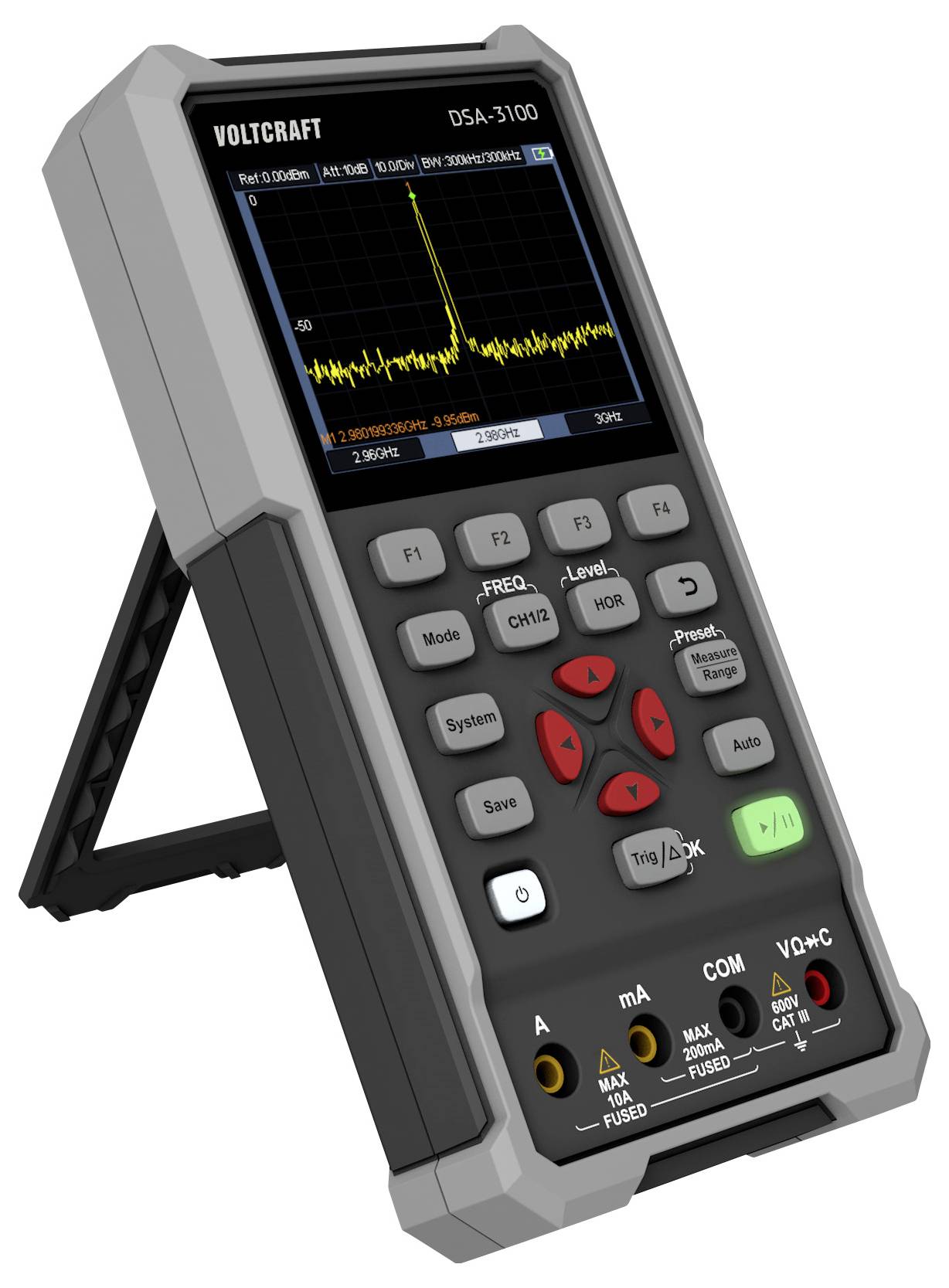

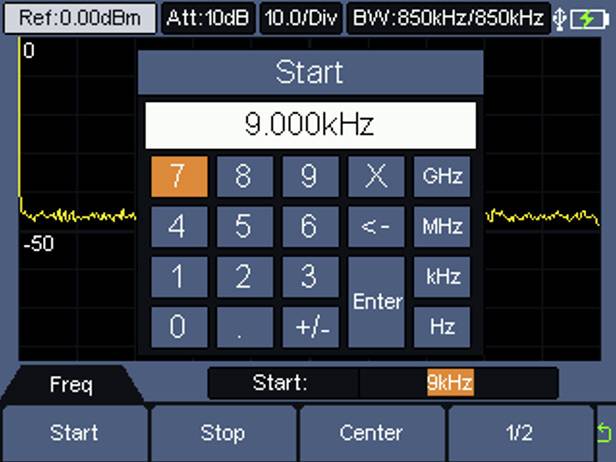

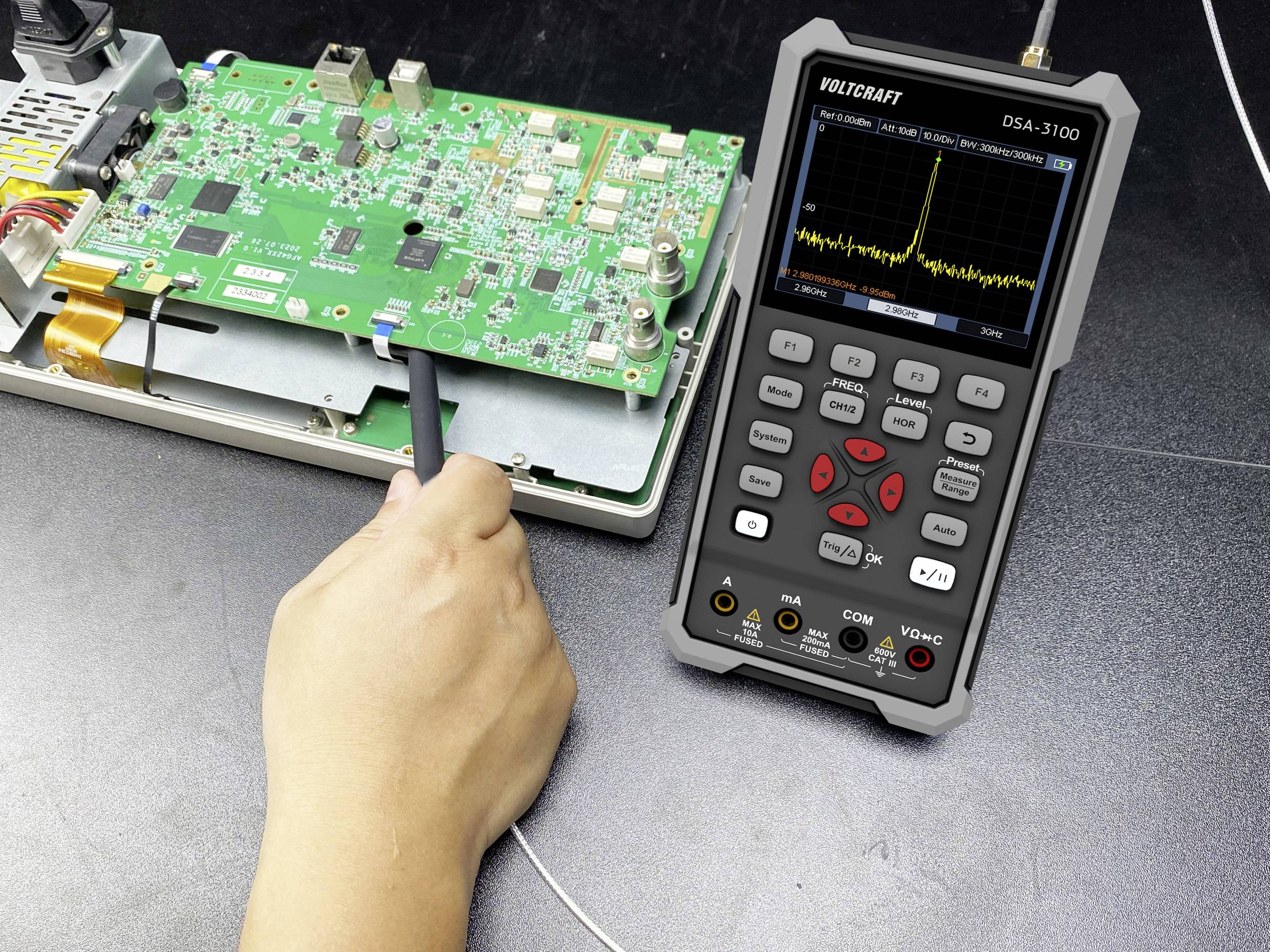

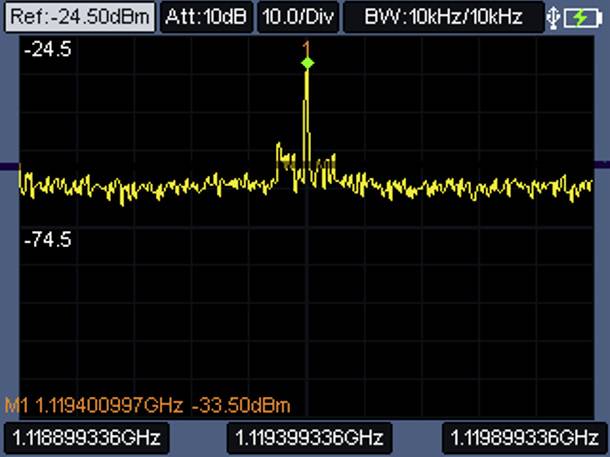

Funktion 3: Spektral-Analyzer
Der Spektral-Analyzer des Voltcraft DSA-3100 arbeitet im Frequenzbereich 9 bis 3 GHz mit einer Frequenzauflösung von 100 Hz. Die maximale DC-Eingangsspannung liegt bei 50 VDC. Der mittlere Rauschpegel, der die Empfindlichkeit eines Spektral-Analyzers bezeichnet, wird als Displayed Average Noise Level (DANL) angegeben - beim Voltcraft DSA-3100 mit 10 MHz bis 2 GHz -130 dBm (typisch), ＜-120 dBm sowie 2 GHz bis 3 GHz -125 dBm (typisch), ＜-115 dBm.

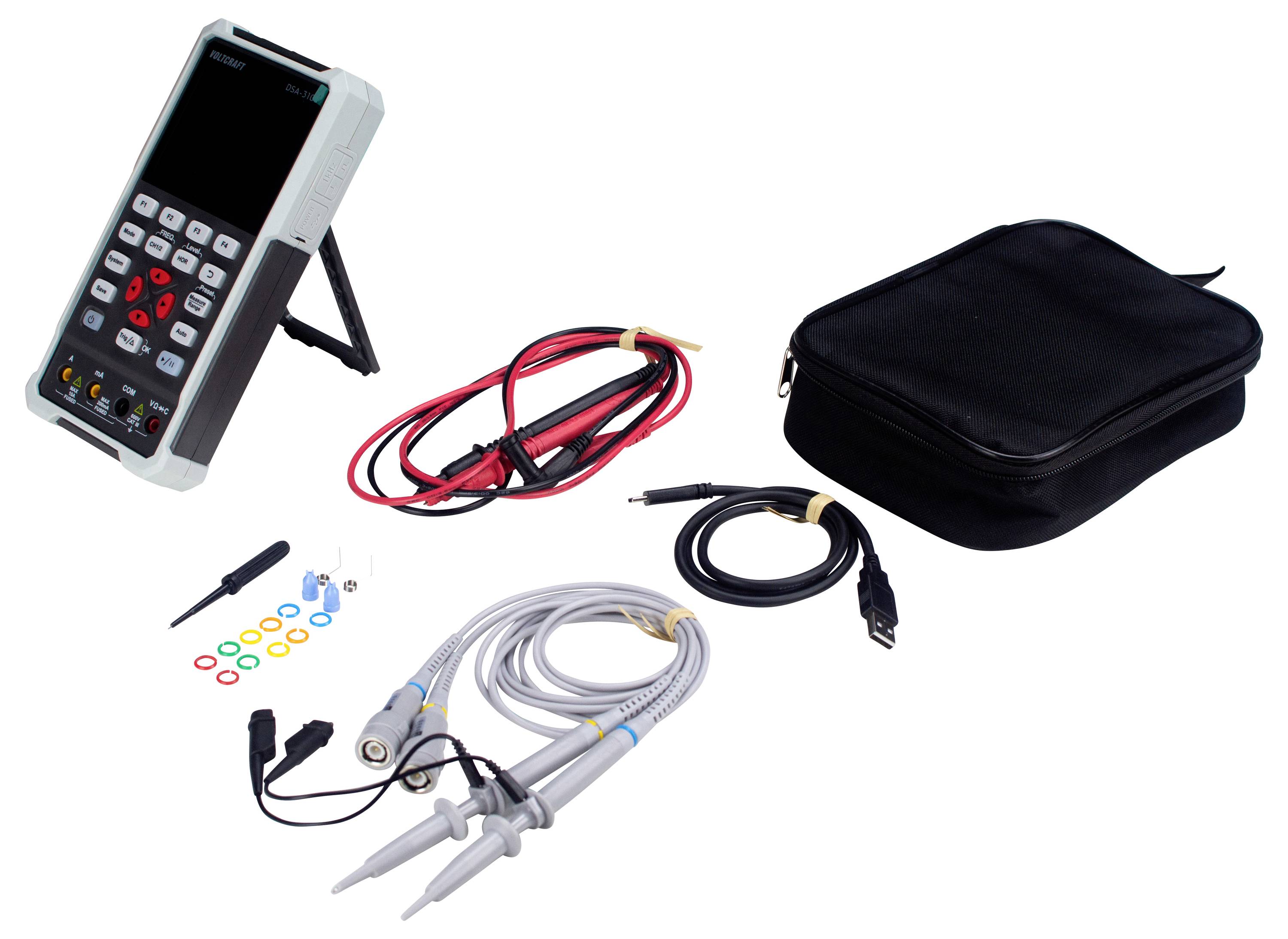

Umfangreiches Zubehör
Das Lieferpaket beinhaltet neben dem Digital-Oszilloskop ein USB-Kabel, zwei Prüfspitzen, die Prüfspitzenverstellung, ein Multimeter-Prüfleiterpaar (in den Farben Rot und Schwarz), eine CD mit Software und Bedienungsanleitung sowie eine praktische Tragetasche. Darüber hinaus sind eine Kurzstartanleitung und ein Sicherheitsdatenblatt beigelegt.

Eigenschaften

Oszilloskop:
100 MHz Bandbreite, 2 Kanäle
Max. 500 MSa/s Abtastrate
Max. 8 K Aufzeichnungslänge
10000 wfms/s Aktualisierungsrate
USB Type-C Schnittstelle, unterstützt Powerbanks, PC-Softwareanbindungs- und Selbstkalibrierfunktion

Multimeter:
CATII 1000 V
20.000 Counts
Bereichsautomatik
True RMS
Messfunktionen - Spannung, Strom, Widerstand, Diodentest, Einschalt-/Ausschalttest, Durchgangsprüfung
Haltefunktion
Relative Messfunktion

Spektral-Analyzer:
Frequenzbereich: 9 kHz - 3 GHz
Frequenzauflösung: 100 Hz
Max. DC-Eingangsspannung: 50 VDC
+ DANL: (Eingangsdämpfung 0 dB, PA AUS, 100 kHz Auflösungs-Bandbreite, Normalisierung auf 1 Hz, 20°C - 30°C)
10 MHz bis 2 GHz -130 dBm (typisch), ＜-120 dBm
2 GHz bis 3 GHz -125 dBm (typisch), ＜-115 dBm

Lieferumfang

• Gerät
• USB-Kabel
• 2x Prüfspitzen
• Prüfspitzenverstellung
• 1x Multimeter-Prüfleiterpaar (rot & schwarz)
• CD (Software
• Anleitung)
• Tragetasche
• Gedruckte Kurzstartanleitung
• Gedrucktes Sicherheitsdatenblatt
