Beschreibung
Anwendung
- Für Entwässerung von Verkehrsflächen, die von Fußgängern und Radfahrern benutzt werden können, von Rasenflächen, Grünflächen, Fußgängerzonen und Flächen ähnlichen Charakters
Eigenschaften

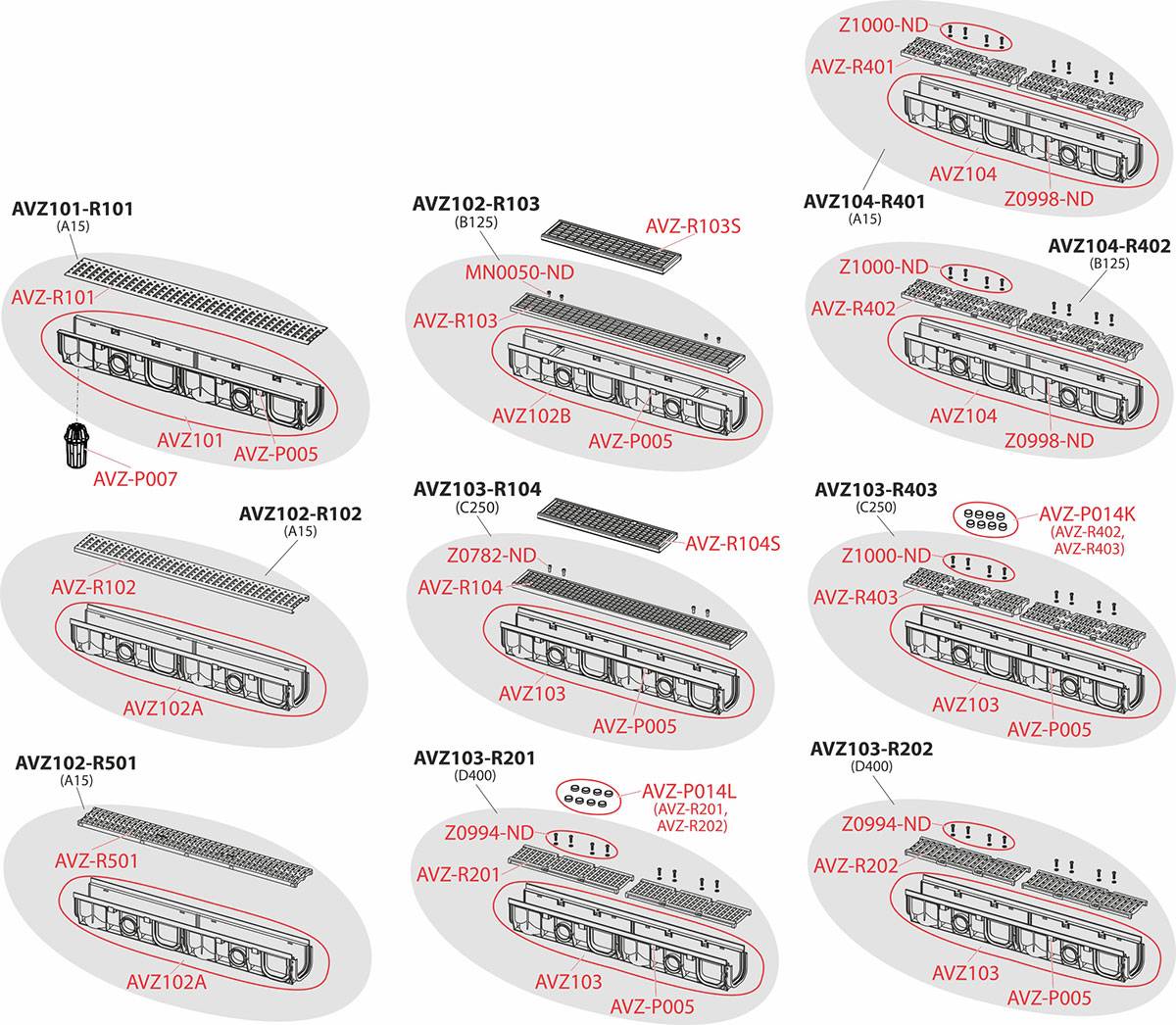

- Modulsystem – wählbarer Anschluss „I“, „L“, „T“ oder X-Form
- Schlosssystem ermöglicht ein einfaches Anschließen ohne weitere Elemente zu benötigen
- Einfache Halbierung der Rinne auf zwei gleich lange Hälften
- Durchdachter und fester Schlossmechanismus für einfache Verbindung von einzelnen Rinnen
- Verankerung durch Stahlstangen
- Gussrost – befestigt in der Rinne mit acht rostfreien Schrauben, Breite der Einlaufschlitze ist 14 mm
- Wasserzufuhr von der Seiter der Rinne an vier Stellen – Ø50 mm
- Senkrechter Anschluss an Ablauf Ø110 mm
- Die Seitenabdeckung kann als Zulaufanschluss verwendet werden – Ø75 mm
- Robuste Konstruktion – selbsttragend
- Vorbereitet für optionale Verwendung des Geruchsverschlusses mit Gitter für Schmutzfang
- Zahlreiche Riffelung für eine feste Ruhigstellung in einem herumliegenden Material
- Einfacher Zugang zur Rinne – einfach zu reinigen
- Material mit UV-Stabilisator gegen Alterung, Ausbleichen und Abbau des Kunststoffes
- Material: Polypropylen gefüllt mit Talkum, beständig gegen mechanischen, chemischen und thermischen Beschädigungen

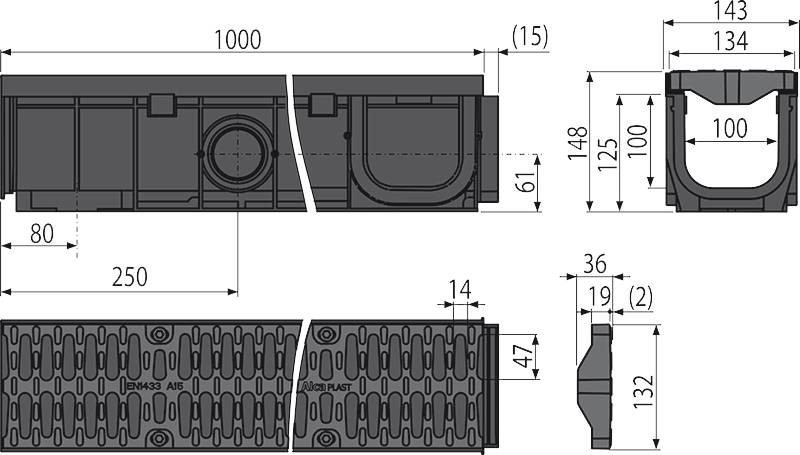

Technische Daten
| Belastungsklasse A15 | 1500 kg |
| Strömungsprofil des Troges | 95,3 cm² |
| Der Einlaßquerschnitt des Kunststoffgitters | 364,1 cm² |
| Gesamte Bauhöhe | 148 mm |
| Abfallrohrleitung Ø | 110 mm |
Lieferumfang
- Rinnenkörper mit Kunststoffrahmen
- Kunststoffrost - 2x0,5 m - Belastungsklasse A15
- Rostfreie Schrauben für die Befestigung des Rostes in der Rinne, 8 Stück
