PCE Instruments Oszilloskop PCE-OC 3 |Gleichspannung DC -40…+400 V | Wechselspannung AC -40…+400 V |Frequenz 0…200 kHz

Überblick

1 Kanal Oszilloskop
Spannungsund Frequenzmessung
Bandbreite: 200 kHz, Abtastrate: 2,5 MS/s
Zeitbasis: 10 µs / 500 s
Trigger-Modi: Auto / Normal / Einzel
Messfunktionen: MIN, MAX, RMS, Peak-Peak, AVG
2,8 Zoll TFT-Farbdisplay

Beschreibung

Dieses Oszilloskop wurde für den mobilen Einsatz sowie für schnelle Signalanalysen in der Werkstatt, im Labor oder vor Ort entwickelt. Es erfasst Spannungen im Bereich von −400 V ... +400 V, abhängig vom eingestellten Modus (X1 oder X10, umschaltbar direkt am Gerät). Es bietet eine vertikale Empfindlichkeit von 10 mV/Div ... 10 V/Div im X1-Modus sowie 100 mV/Div ... 100 V/Div im X10-Modus. Die Messung erfolgt über die mitgelieferten Krokodilklemmen. Mit einer Zeitbasis von 10 µs ... 500 s/Div, einer Bandbreite von 200 kHz und einer Abtastrate von 2,5 MS/s ermöglicht das Oszilloskop eine zuverlässige und präzise Darstellung elektrischer Signale.

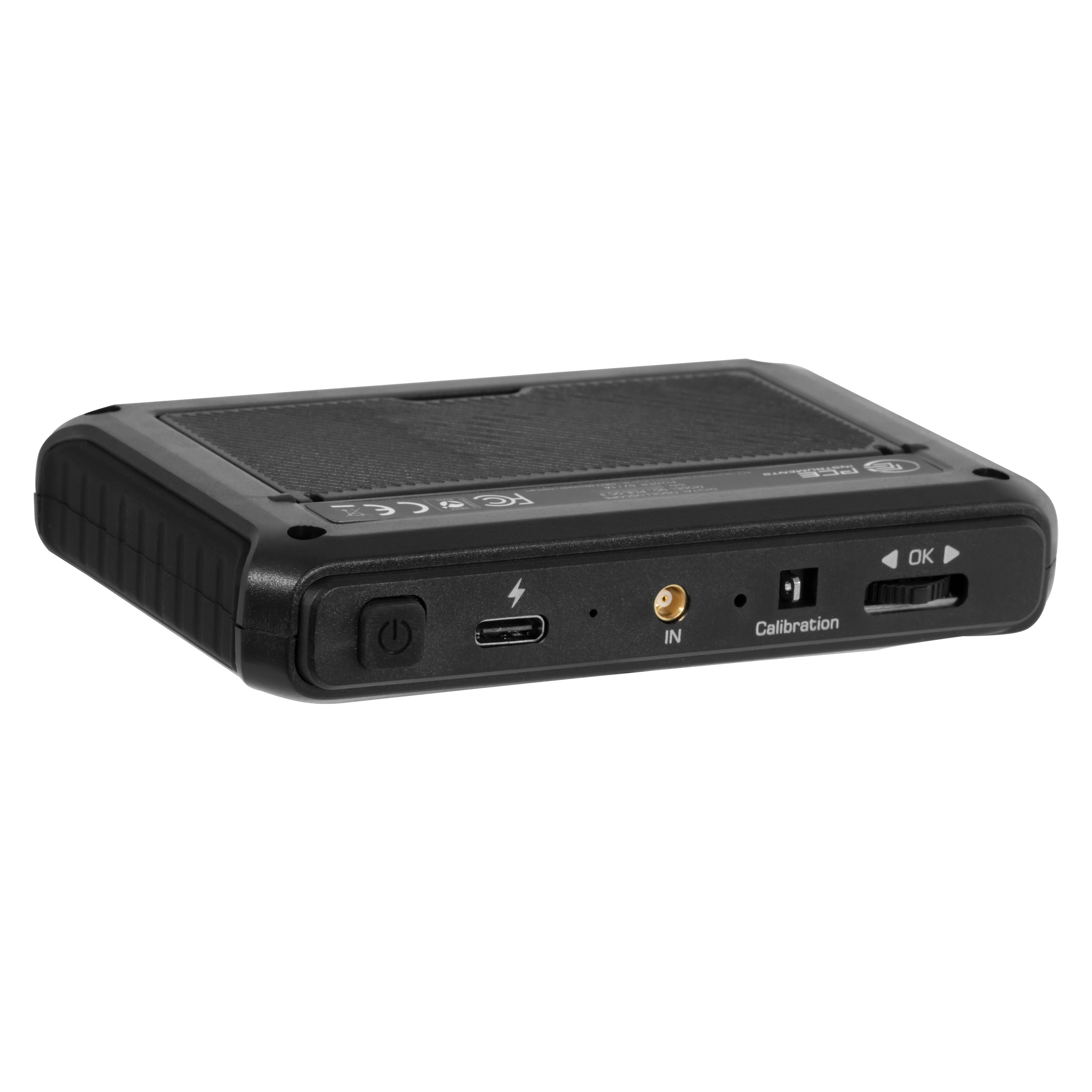

Für eine effiziente Signalverarbeitung lassen sich Wellenformen pausieren und gezielt verschieben – etwa zur Erkennung von Störungen oder zur Analyse komplexer Modulationsverfahren. Die automatische Messfunktion erfasst Signalparameter wie Frequenz, Periodendauer, Effektivwert (RMS), Mittelwert (AVG), Maximal- und Minimalspannung sowie den Spitzen-Spitzenwert (Peak-to-Peak). Eine einstellbare Triggerspannung sorgt für eine stabile Anzeige. Über eine umschaltbare Kopplung lassen sich Gleich- und Wechselspannungen getrennt betrachten. Zur Überprüfung von Messleitungen oder Tastköpfen steht ein integrierter Kalibriersignalausgang mit 1 kHz und 50 % Tastverhältnis zur Verfügung.

Ein hochauflösendes 2,8-Zoll-Farbdisplay stellt die Signalform übersichtlich dar. Die Stromversorgung erfolgt über einen 1000 mAh Lithium-Akku, der über USB-C (5 V/1 A) geladen wird. Eine automatische Abschaltung nach 30 Minuten erhöht die Energieeffizienz im mobilen Betrieb. Mit seinen kompakten Abmessungen eignet sich das Oszilloskop ideal für den flexiblen Einsatz im Außendienst, in der Ausbildung oder als handliches Diagnosetool in der Elektrowerkstatt. Das Oszilloskop vereint Präzision, Mobilität und Funktionalität in einem kompakten Gerät.

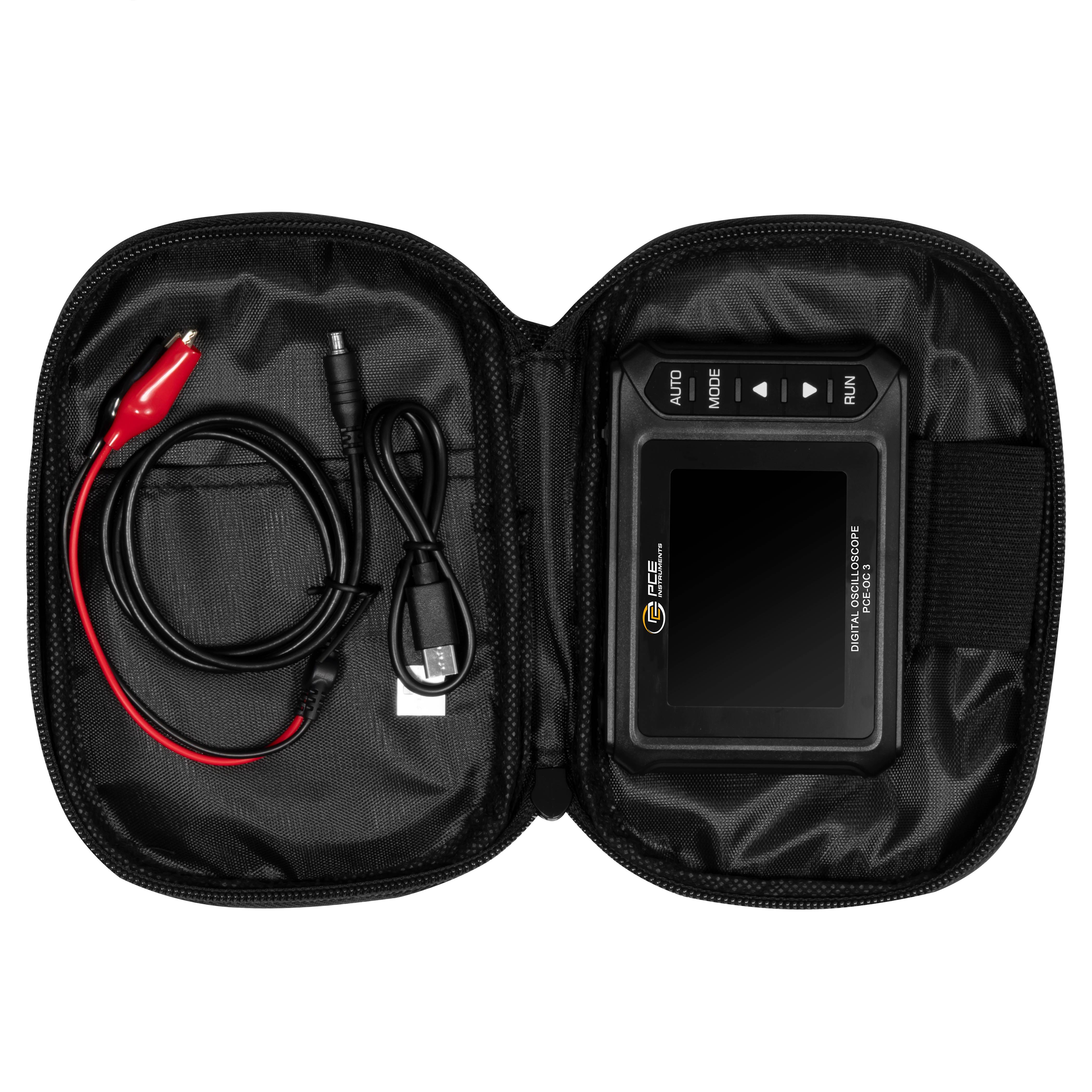

Lieferumfang

• 1 x Osziloskop PCE-OC 3

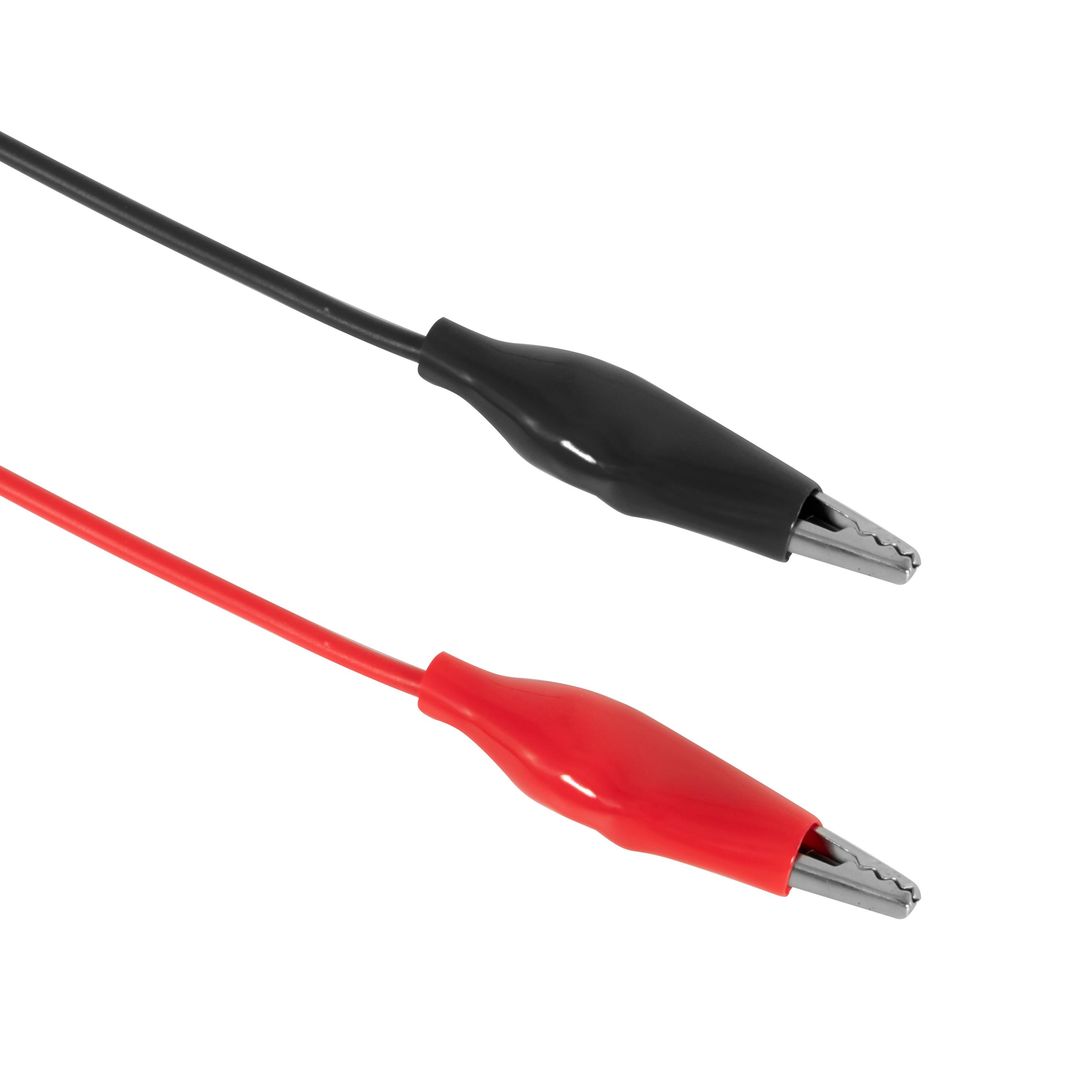

• 1 x Messleitungssatz mit Krokodilklemme
• 1 x USB-C Kabel
• 1 x Gerätetasche
• 1 x Bedienungsanleitung
