Beschreibung
Anwendung
- Für Außenräume, wo eine Senkung der Temperaturen unter den Gefrierpunkt möglich ist
- Zur Entwässerung der Fußbodenebene
- Für barrierefreien Zugang
Eigenschaften
- Niedrige Bauhöhe
- Gitter aus Edelstahl 102×102×5 mm
- Höhenverstellbarer Stutzen 24-47 mm
- Seitlicher Anschluss an einen Ablauf Ø50 mm
- der Isolationskragen für die Anbindung an die Wasserdämmung des Baus
- Kragen der 2. Isolationsstufe zur Anbindung der Isolationsschicht unter dem Fußbodenbelag
- Siphon ermöglicht die perfekte Reinhaltung, bis zum Abflussrohr
- Trockener Geruchsverschluss
- Material: Polypropylen, gegen mechanische, chemische und thermische Beschädigung beständig
- Material: rostfreier Stahl AISI 304, DIN 1.4301
Technische Daten
| Durchfluss mit Einlaufgitter | 62 l/min |
| Beständigkeit des Geruchsverschlusses gegen Druck | 260 Pa |
| die Belastungsklasse K3 | 300 kg |
| Abfallrohrleitung Ø | 50 mm |

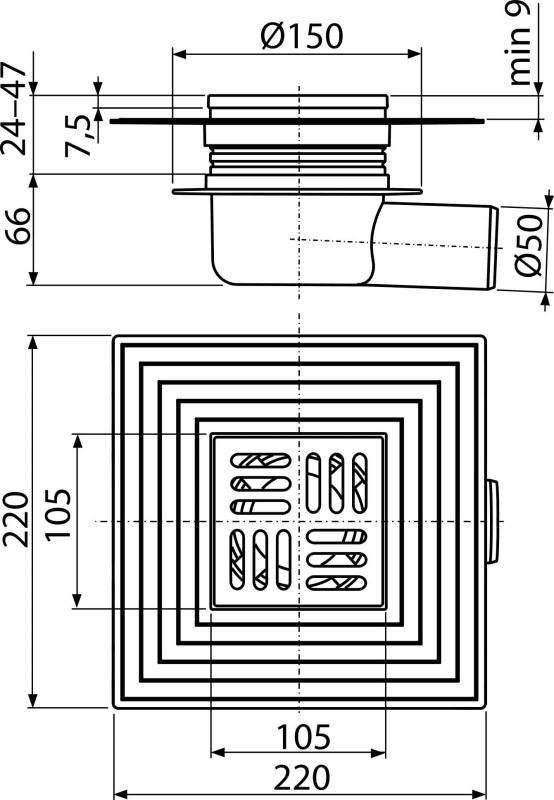

| Gesamte Bauhöhe | 90 – 113 mm |
Lieferumfang
- Bodenablaufkörper waagrecht Ø50 mm
- Bodenablauf Aufsatz 105x105 mm
- Gitter - Edelstahl
- Trockener Geruchsverschluss
- Kragen der 2. Isolationsstufe innen Ø105 mm
- Dichtungssatz
